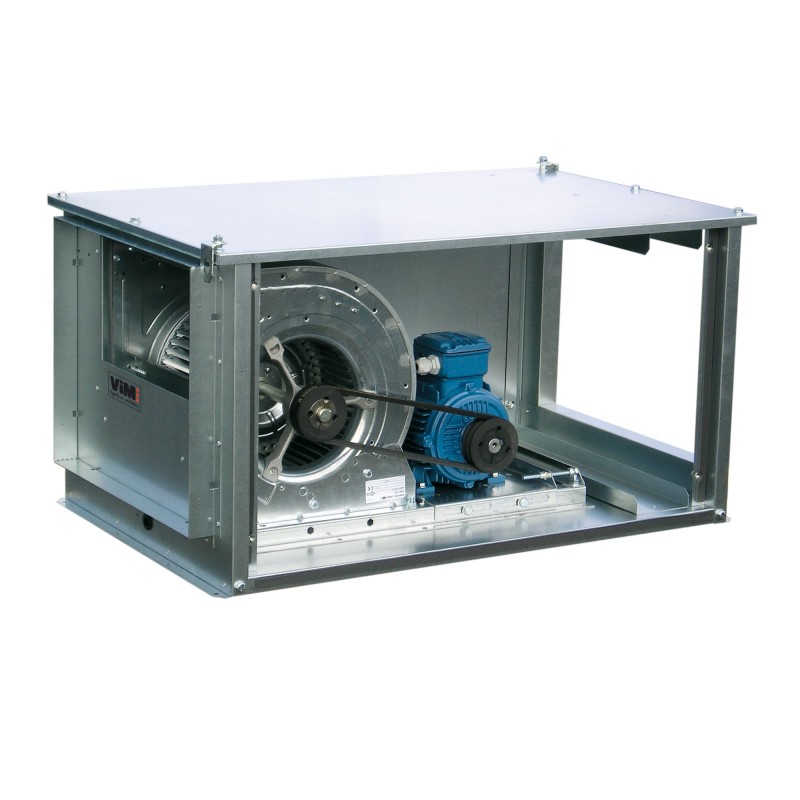

KSHP
Caissons d'extraction ou d'insufflation
Transmission - Action < 32000 m3/h
Agrandir l'image
KSHP
Nouveau produit
 |
Non conforme ErP pour désenfumage seul ou ventilation de process |
|||
 |
 |
|||
- Refoulement en ligne ou vertical
- Grande plage de débit avec pression disponible
- Transmission par poulies courroies
- En option coffret de relayage PILOTAIR® monté câblé
Applications :
Extraction ou insufflation.
Introduction d’air en désenfumage.
Installation à l’intérieur des bâtiments ou en terrasse.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
7 tailles de roues : 7/7 ; 9/9 ; 10/10 ; 12/12 ; 15/15 ; 18/18 ; 22/22.
Débits de 750 à 32 000 m3/h.
2 types de refoulement :
KSHP - Principales pièces détachées
Options - Traitement contre la corrosion
Construction
Motorisation
Sélection ventilateurs standards
Débits de 750 à 32 000 m3/h.
2 types de refoulement :
- KSHP 1 : Horizontal.
- KSHP 2 : Vertical.
KSHP - Principales pièces détachées
Options - Traitement contre la corrosion
Construction
- Caisson en tôle d’acier galvanisé, structure autoportante.
- Raccordement aspiration et refoulement en ligne (rejet horizontal) ou avec le refoulement sur le dessus (rejet vertical).
- Refoulement du caisson désolidarisé du ventilateur par joint souple.
- Ventilateur double ouïe avec turbine à action en acier galvanisé.
- Transmission poulie/courroie.
- Servitude gauche en standard. Servitude droite disponible sur demande.
- Tiroir filtre.
- Filtre G4 en accessoire.
Motorisation
- Moteur triphasé classe F, IP55, 50Hz. Protection thermique intégrée à contact fermé au repos (PTO), à raccorder.
- 1 vitesse 230/400 V 4 pôles, < 0,75 kW IE1, IE2, IE3.
- 1 vitesse 230/400 V 4 pôles, ≤ 7,5 kW IE2, IE3.
- 1 vitesse 400/690 V 4 pôles ≥ 7,5 kW IE2, IE3.
- 2 vitesses 400 V 4/8 pôles Dalhander.
- 2 vitesses 400 V 4/6 pôles Bobinages indépendants.
- Moteur monophasé classe F 230 V 50Hz possible : nous consulter.
- Moteur 1 vitesse variable en fréquence.
Sélection ventilateurs standards
KSHP
Montage rejet horizontal

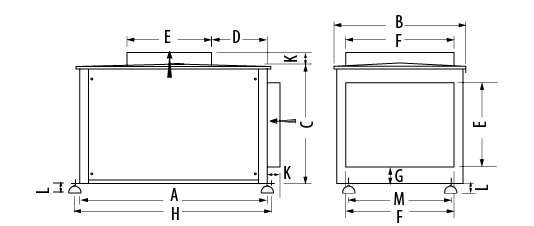

KSHP
Montage rejet vertical

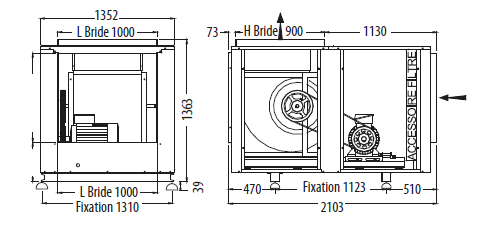

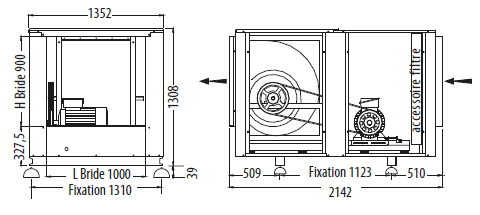

KSHP 22/22
Montage rejet horizontal
KSHP 22/22
Montage rejet vertical

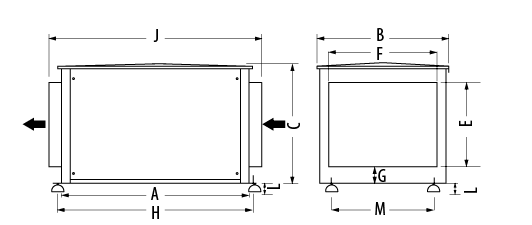

Montage rejet horizontal
KSHP
Montage rejet vertical
|
Modèle |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
|
7/7 |
805 |
490 |
450 |
376 |
300 |
400 |
108 |
716 |
890 |
40 |
24 |
514 |
|
9/9 |
897 |
620 |
506 |
392 |
400 |
500 |
79 |
920 |
979 |
40 |
24 |
555 |
|
10/10 |
942 |
686 |
620 |
340 |
500 |
600 |
88 |
967 |
1032 |
40 |
24 |
568 |
|
12/12 |
1071 |
786 |
755 |
327 |
600 |
700 |
93 |
1097 |
1161 |
40 |
27 |
628 |
|
15/15 |
1218 |
900 |
866 |
363 |
700 |
800 |
98 |
1240 |
1308 |
40 |
27 |
775 |
|
18/18 |
1542 |
1132 |
1000 |
499 |
800 |
1000 |
116 |
1571 |
1632 |
40 |
28 |
900 |
KSHP 22/22
Montage rejet horizontal
KSHP 22/22
Montage rejet vertical
Caractéristiques détaillées
Pages catalogue texte (CT)
Pages catalogue - Autre
Prix tarif public
Pages catalogue prix (CP)
Notices d'installation
Notice installation (NT)
Notice installation (NT) Autres langues
Certificats feu / Désenfumage
Procès verbal de classement au feu (PVFEU)
Certificats Performance / Environnement
Déclaration de performance (DOP)
Certificats Electriques / ATEX
Aide à la prescription
Documents commerciaux
Fiche commerciale (FCOM)
OPTAIR Ventilation
Télécharger OPTAIR Ventilation
