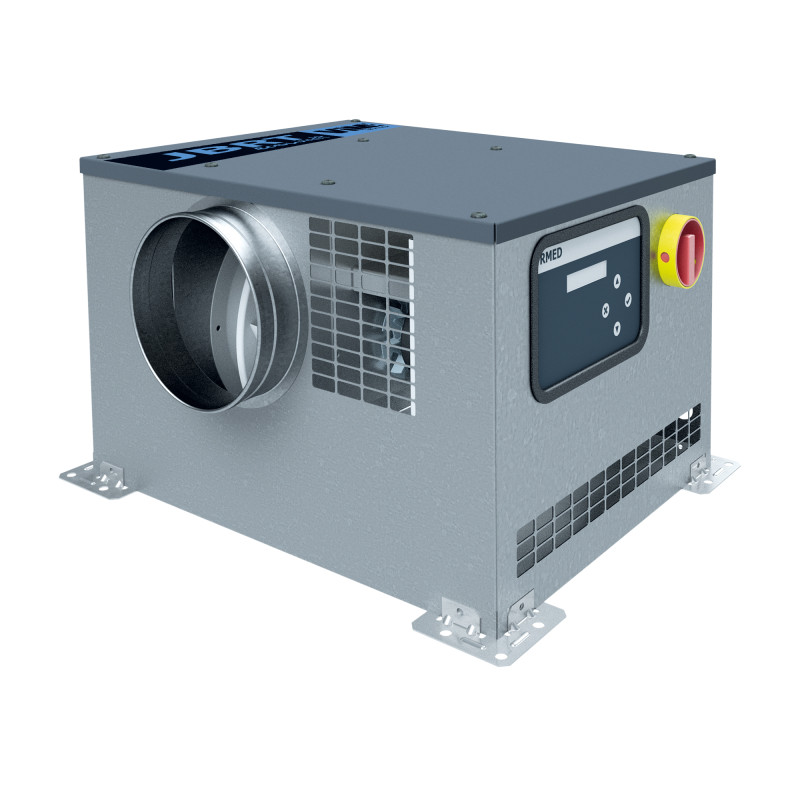

JBRT ECOWATT

Caissons d'extraction C4 - Régulés - Pression constante

Entrainement direct - Réaction - ECM < 4 000 m3/h

Agrandir l'image

JBRT ECOWATT

Caissons d'extraction C4 - Régulés - Pression constante

Entrainement direct - Réaction - ECM < 4 000 m3/h

	Conformes ErP 2018 - UVNR Moteur EC variables

Moteur ECM basse consommation hors du flux d’air
Roue à réaction haute performance
Aspiration et refoulement en ligne
Encombrement réduit pour installation en faux-plafond

Applications :
Extraction d’air en locaux tertiaires et habitat collectif (PR).
Installation en intérieur ou extérieur.
Installation tous sens.
Encombrement réduit pour installation en faux-plafond.
Agréé 400°C 1/2h catégorie C4.

Bâtiments résidentiels collectifs

Bâtiments tertiaires

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Débits de 50 à 4 000 m³/h.
6 tailles.
Aspiration et refoulement en ligne.
Version isolée : isolation acoustique par laine de verre 25 mm (classement au feu A2-s1, d0 ou M0) dans le couvercle.
Deux versions :

JBRT ECOWATT MA : potentiomètre intégré Cdep1.
JBRT ECOWATT PR : régulateur RMED intégré, interrupteur monté Cdep2.

Description

Caisson en tôle d’acier galvanisé Z275 équipé de 4 pattes de fixation.
Couvercle en tôle d’acier galvanisé prélaqué RAL 7024.
Piquage de raccordement avec joints d’étanchéité classe D.
Turbine à réaction haute performance en acier galvanisé.
Moteur à commutation électronique, monophasé, ECM hors du flux d’air.
Protection thermique gérée par électronique et agréé pour un fonctionnement C4.
INTZ : interrupteur de proximité cadenassable monté / câblé.

Régulations et pilotage

REB ECOWATT : Standard avec variation du débit par potentiomètre interne.
Régulateur RMED intégré : Régulation en mode VAV (débit variable), CAV (débit constant), COP (pression constante) avec affichage du débit et de la pression, communication Modbus RTU de série.
