JBRB ECOWATT PR VCHV

Caissons d'extraction C4 - Régulés - Pression constante

Entraînement direct - Réaction - ECM < 9200 m3/h

JBRB ECOWATT® PR VCHV Agrandir l'image

JBRB ECOWATT PR VCHV

Caissons d'extraction C4 - Régulés - Pression constante


Entraînement direct - Réaction - ECM < 9200 m3/h

PIC-ERP-conforme-01.jpg Conforme ErP 2018
UVNR - Moteur EC variable
PIC-Isolation-acoustique-01.jpg PIC-ATEC-HYGRO-CSTB-01.jpg PIC-COP.jpg Moteur ECM
PIC-Isolation-acoustique-01.jpg Maintenance facilitée OPTAIR RT Conso

  • Moteur ECM basse consommation hors du flux d’air
  • Enveloppe en acier allié ZM310 pour environnements C4 et C5
  • Roue à réaction haute performance
  • Fonctionnement à pression constante COP
  • Conformité Avis technique Hygro et CPT 3827
  • Multiples configurations d’installation
  • Maintenance facilitée
  • Monophasé ou triphasé
Application
Extraction d’air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4.
VMC en habitat collectif et locaux tertiaires.
Reprise d’air en locaux tertiaires.
Bâtiments résidentiels collectifs

Bâtiments résidentiels collectifs
Bâtiments tertiaires

Bâtiments tertiaires

Commander en ligne Commander en ligne

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 100 à 9200 m3/h.
10 tailles : 04 / 06 / 10 / 22 / 30 / 38 / 48 / 70 / 82 / 92.
Configurations disponibles :
  • L : en ligne.
  • M : modulable, livré avec un bouchon pour 1 ou 2 aspirations à 90°.
  • D : double aspiration à 180°.
Version rejet horizontal ou vertical.
Version isolée : isolation acoustique par laine de verre 25 mm (classement au feu M0) dans panneaux double peau.

Options - Traitement contre la corrosion


JBRB ECOWATT VCHV - Principales pièces détachées - Tailles 04 à 22


JBRB ECOWATT PR VCHV - Principales pièces détachées - Tailles 30 à 92

Construction
  • Caisson en tôle d’acier allié (Zn - Al - Mg) ZM310 pour environnements avec une corrosivité C4 durabilité moyenne ou C5 durabilité faible, équipé de 4 pattes de fixation (taille 04 à 38) ou 2 omégas transervaux (tailles 48 à 92).
  • Levage par 2 pattes en acier ou par élingage à travers les omégas.
  • Piquage de raccordement avec joints d’étanchéité classe D. Version rejet vertical livrée sans piquage de raccordement (piquage plat à joint PAPV à monter en option avec des vis autoforeuses).
  • Accouplement direct.
  • INTZ : interrupteur de proximité cadenassable monté/câblé.
  • BDEZ : dépressostat monté, raccordé aérauliquement, réglé d’usine à 80 Pa.
  • Turbine à réaction haute performance en acier galvanisé.
  • Couvercle équipé de 2 ou 4 poignées, démontable sans outil pour garantir un accès aisé à l’intérieur du caisson pour le nettoyage.
  • Version rejet horizontal ou vertical.
  • Version IS : Isolation acoustique par laine de verre 25 mm A2-s1, d0 (M0) dans panneaux double peau.
  • Option traitement de résistance à la corrosion : nous consulter.
Motorisation
  • Moteur à commutation électronique ECM hors du flux d’air :
    • 04 à 22 : IP44 classe B monophasé 230V, 50Hz.
    • 30, 38, 48, 70, 82 : IP54, classe F, monophasé 230V, 50Hz.
    • 30, 38, 48, 70, 92 : IP 54, classe F, triphasé 400V, 50Hz.
  • Protection thermique gérée par électronique et agréée pour un fonctionnement C4.
Régulation VCHV
  • Fonctionnement à pression constante COP.
  • Coffret de régulation, IP54, monté et câblé d’usine.
  • Afficheur 4 digits avec touches de réglage de consigne : affichage en clair de la mesure de pression et de la consigne réglée.

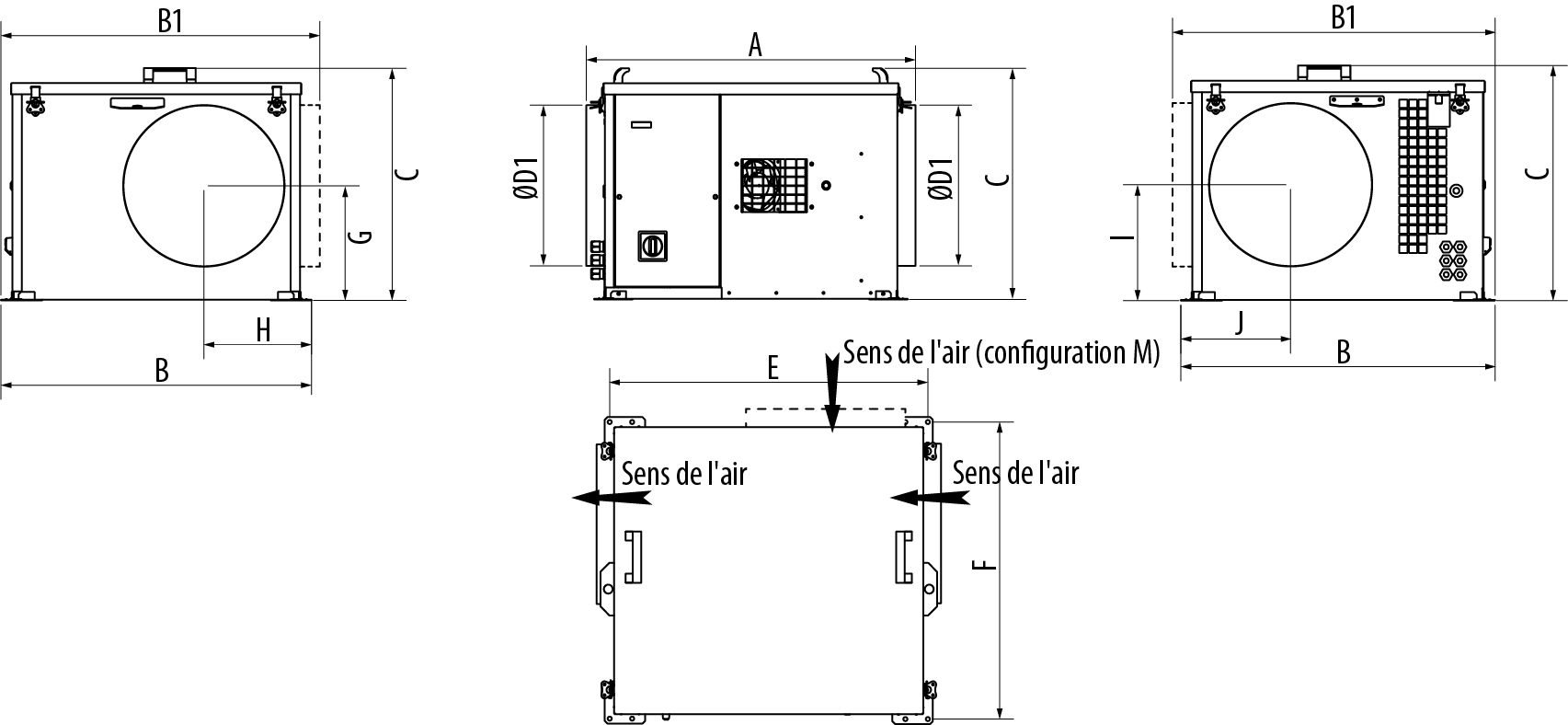

JBRB ECOWATT PR VCHV 04 / 06 / 10 / 22 / 30 / 38 - L / M
Refoulement horizontal



--- Disponible seulement sur la version modulable "M"

Taille A B B1 C* D1 E F G H I J Poids (kg)
04 627 523 533 320 160 568 502 157 175 157 161 22
06 627 523 533 320 200 568 502 157 175 157 161 22
10 627 566 583 421 250 569 544 207 185 207 186 26
22 767 683 701 511 355 709 661 252 237 252 239 45
30 1019 820 873 568 400 892 797 267 271 267 271 64
38 1153 938 971 631 500 1036 907 306 331 306 331 78

* version IS: +27 mm

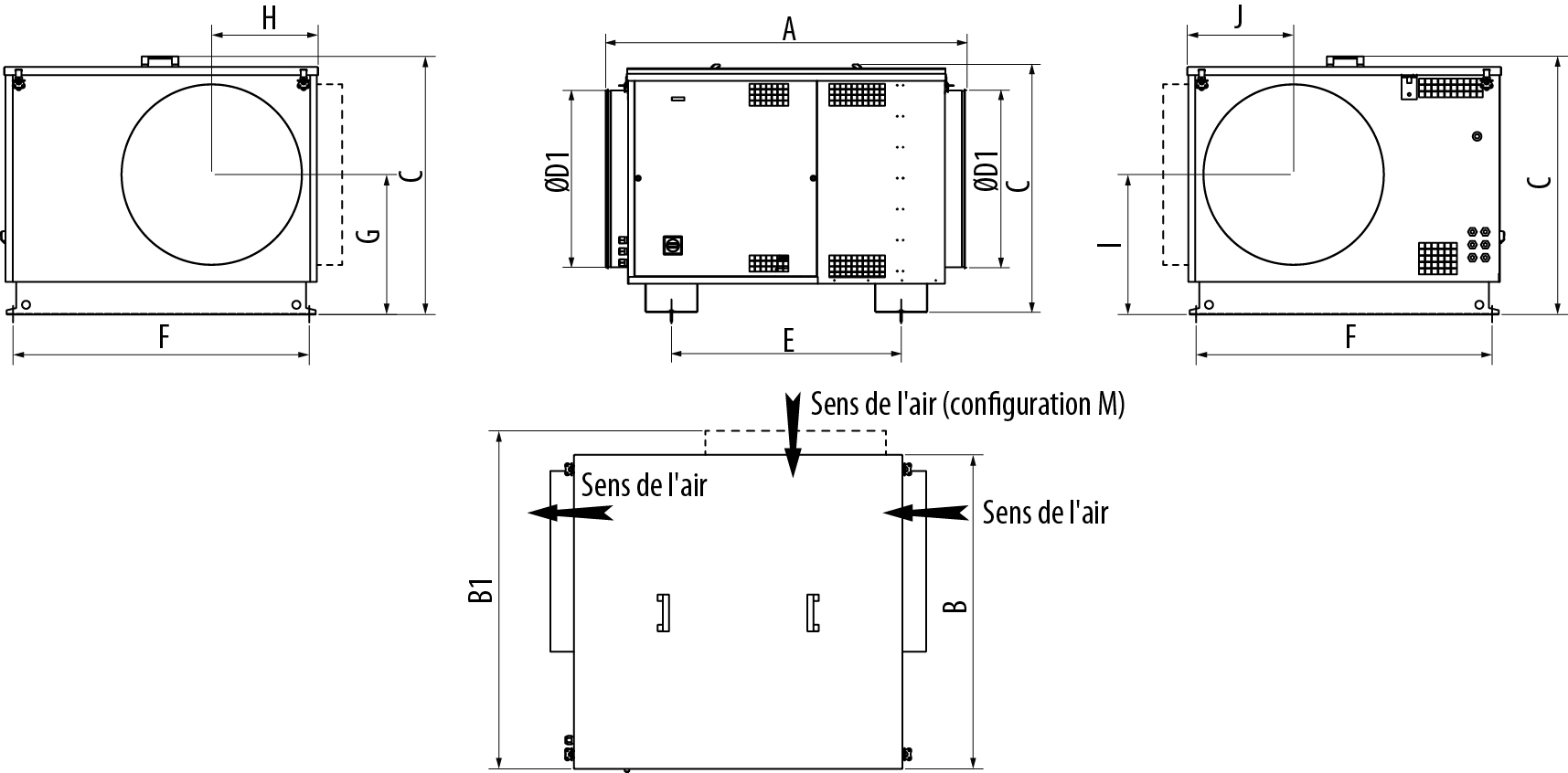

JBRB ECOWATT PR VCHV 48 / 70 / 82 / 92 - L / M
Refoulement horizontal


--- Disponible seulement sur la version modulable "M"


Taille A B B1 C* D1 E F G H I J Poids (kg)
48 1165 985 1065 800 560 700 918 433 330 433 330 107
70 1280 1030 1100 880 630 815 970 473 365 473 365 121
82 1404 1100 1175 970 710 846 1032 518 405 518 405 170
92 1404 1100 1175 970 710 846 1032 518 405 518 405 170

* version IS: +27 mm

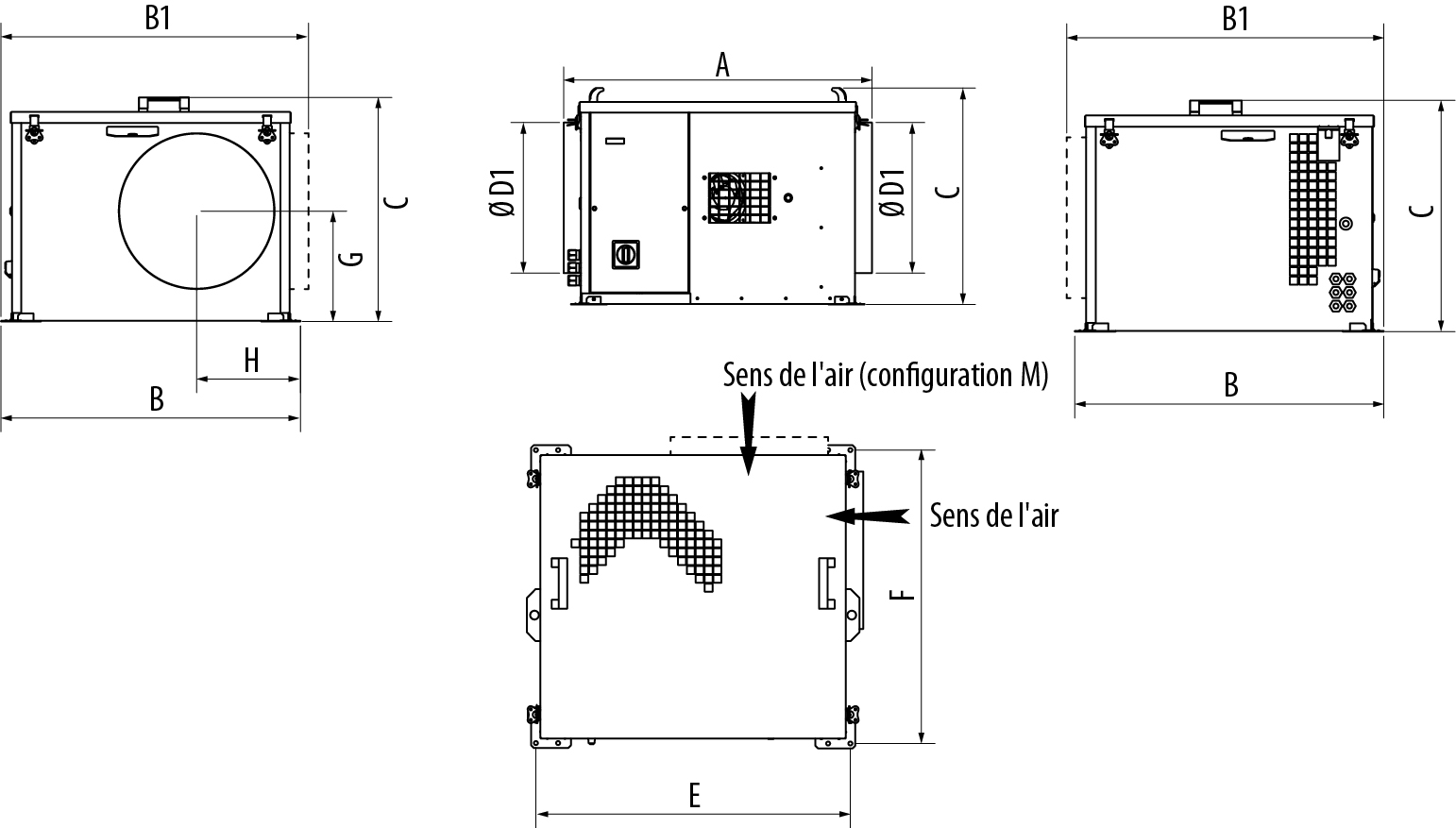

JBRB ECOWATT PR 04 / 06 / 10 / 22 / 30 / 38 - L / M
Refoulement vertical


--- Disponible seulement sur la version modulable "M"

Taille A B B1 C* D1 E F G H I J Poids (kg)
04 648 523 533 320 160 568 502 157 175 130 165 22
06 648 523 533 320 200 568 502 157 175 130 165 22
10 648 566 583 421 250 569 544 207 185 166 198 26
22 789 683 701 511 355 709 661 252 237 236 271 45
30 1019 820 873 565 400 892 797 267 271 248 286 64
38 1153 938 971 637 500 1036 907 306 331 315 350 78

* version IS: +27 mm

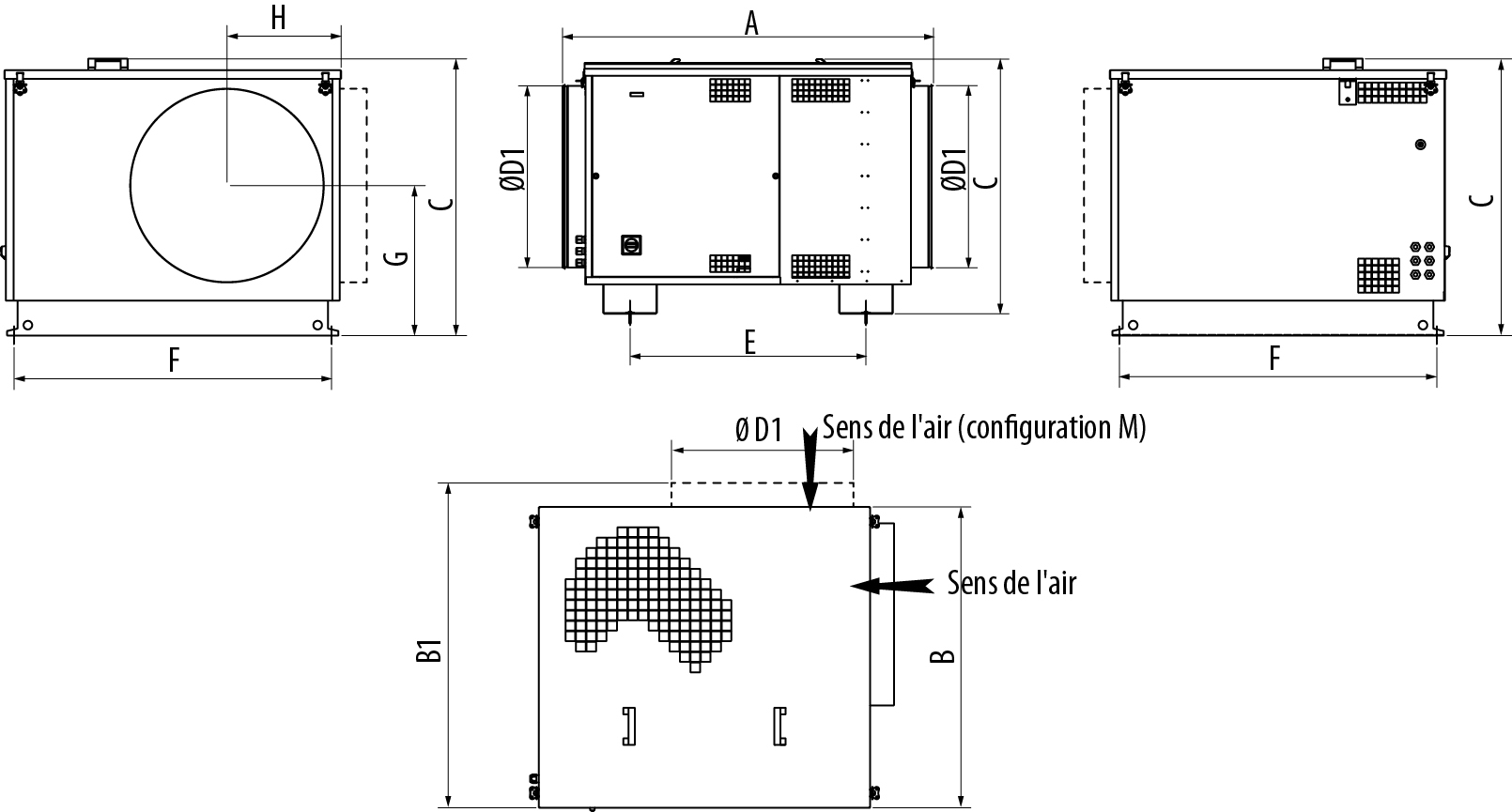

JBRB ECOWATT PR 48 / 70 / 82 / 92 - L / M
Refoulement vertical



--- Disponible seulement sur la version modulable "M"

Taille A B B1 C* D1 E F G H I J Poids (kg)
48 1119 985 1065 800 560 700 918 433 330 320 340 107
70 1234 1030 1100 880 630 815 970 473 365 370 375 121
82 1358 1100 1175 970 710 846 1032 518 405 482 415 170
92 1358 1100 1175 970 710 846 1032 518 405 482 415 170

* version IS: +27 mm

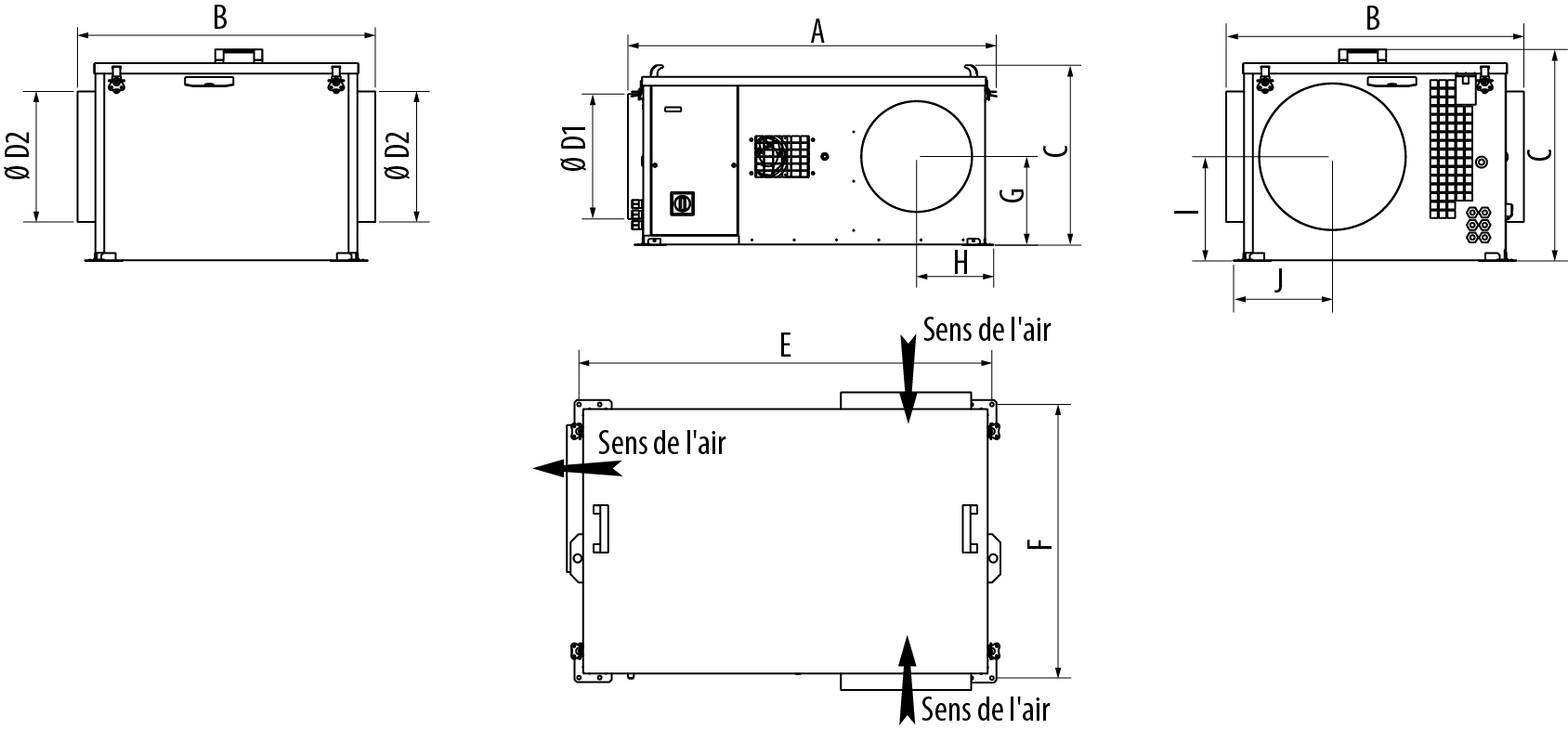

JBRB ECOWATT PR 10 / 22 / 30 / 38 - D
Refoulement horizontal

Taille A B C* D1 D2 E F G H I J Poids (kg)
10 815 603 421 250 200 777 544 194 161 207 186 28
22 1048 720 511 355 315 998 661 239 219 252 239 45
30 1324 930 566 400 355 1238 797 267 247 267 271 67
38 1468 1024 631 500 400 1396 908 306 281 306 331 83

* version IS: +27 mm

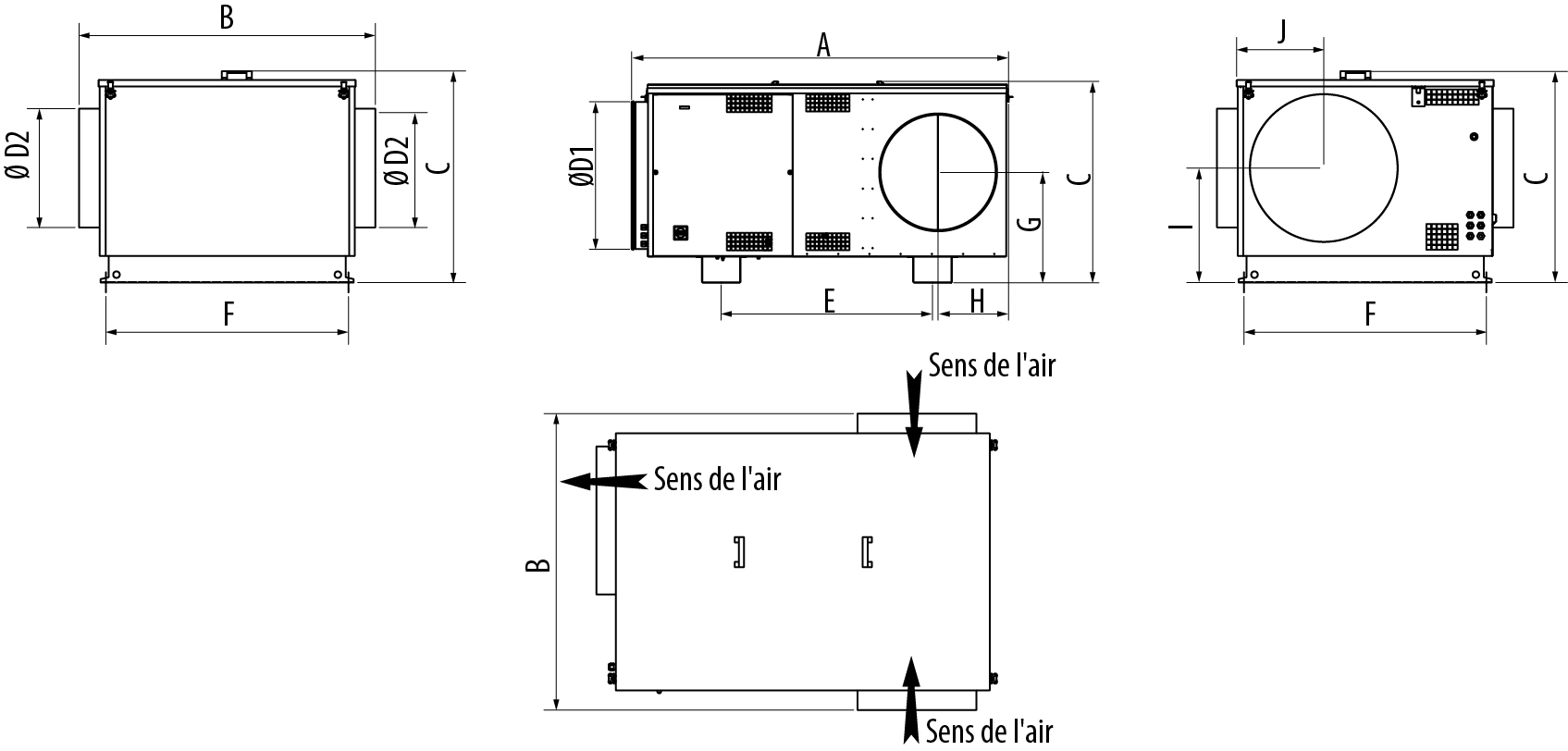

JBRB ECOWATT PR 48 / 70 / 82 / 92 - D
Refoulement horizontal

JBRB-ECOWATT-PR-VCHV-48-70-92-D-h-dim.jp

Taille A B C* D1 D2 E F G H I J Poids (kg)
48 1490 1105 800 560 450 990 918 433 270 433 330 135
70 1691 1183 880 630 500 986 978 473 301 473 365 150
82 1813 1237 970 710 560 1016 1032 518 340 518 405 200
92 1813 1237 970 710 560 1016 1032 518 340 518 405 200

* version IS: +27 mm

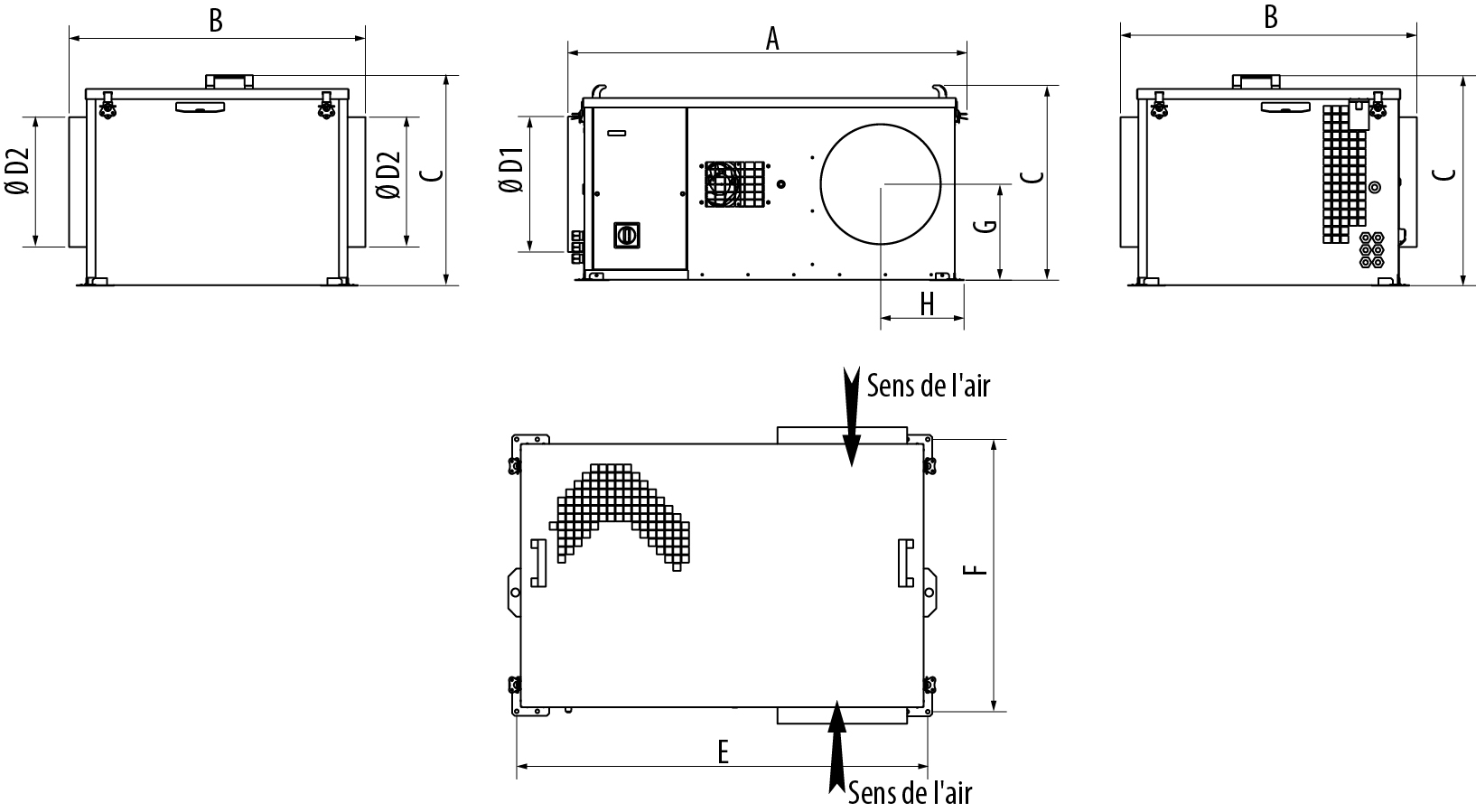

JBRB ECOWATT PR 10 / 22 / 30 / 38 - D
Refoulement vertical

JBRB-ECOWATT-PR-VCHV-10-22-30-38-D-v-dim

Taille A B C* D1** D2 E F G H Poids (kg)
10 804 603 421 250 200 777 544 194 161 28
22 1037 720 511 355 315 998 661 239 219 45
30 1276 930 566 400 355 1238 797 267 247 67
38 1426 1025 637 500 400 1396 909 306 281 83

* version IS: +27 mm - ** Si ajout d'un piquage plat PAPV pour raccorder le refoulement

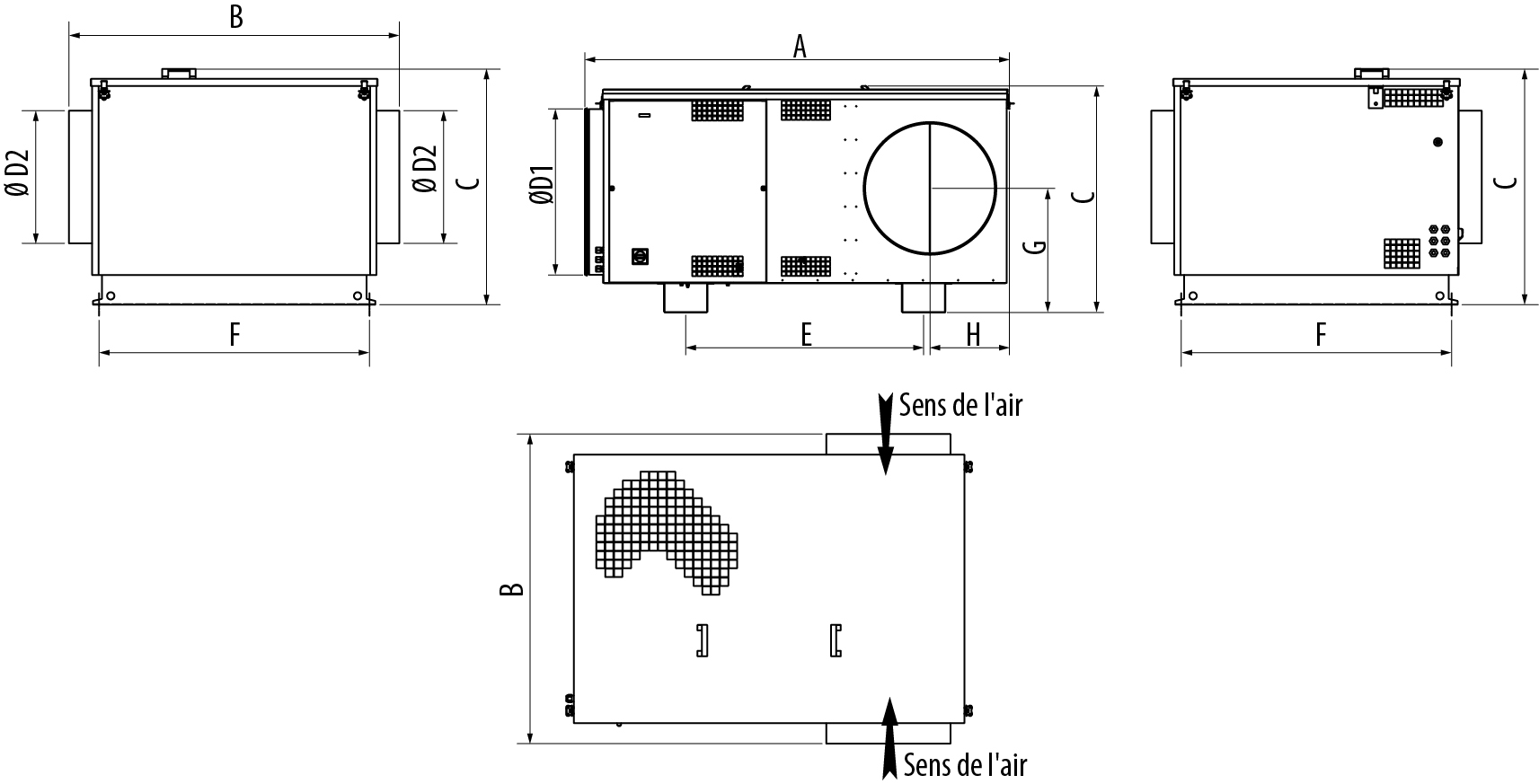

JBRB ECOWATT PR 48 / 70 / 82 / 92 - D
Refoulement vertical


Taille A B C* D1** D2 E F G H Poids (kg)
48 1444 1105 800 560 450 990 918 433 270 135
70 1697 1183 880 630 500 986 978 473 301 150
82 1767 1237 970 710 560 1016 1032 518 340 200
92 1767 1237 970 710 560 1016 1032 518 340 200

* version IS: +27 mm - ** Si ajout d'un piquage plat PAPV pour raccorder le refoulement
