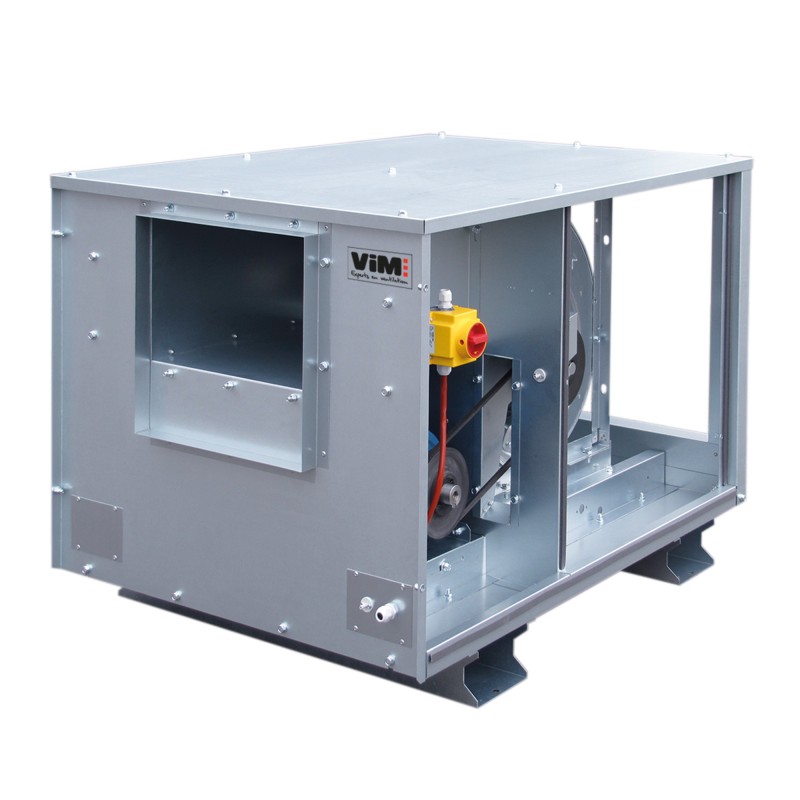

KCTR F400
Caisson d'extraction F400 120
Étanches - Réaction - F400 120 < 20000 m3/h
Agrandir l'image
KCTR F400
Nouveau produit
 |
Conforme ErP - UVNR | |||
 |
 |
 |
 |
 |
- Construction étanche, trappe de visite, purge
- Ventilateur à réaction
- Transmission avec poulie variable
- Interrupteur de proximité cadenassable
- Température de flux d’air jusqu’à 80°C en continu
Application
Installation à l’intérieur des bâtiments ou à l’extérieur.
Extraction de l’air vicié dans des installations de type cuisines professionnelles.
Désenfumage agréé F400 120.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
6 tailles.
Débit de 1 000 à 20 000 m3/h
Pression de 200 à 1 200 Pa.
Constructions simple peau ou double peau 25 mm.
Rejet horizontal ou vertical.
Options - Traitement contre la corrosion
Description
Motorisation
Débit de 1 000 à 20 000 m3/h
Pression de 200 à 1 200 Pa.
Constructions simple peau ou double peau 25 mm.
Rejet horizontal ou vertical.
Options - Traitement contre la corrosion
Description
- Caisson monobloc en acier galvanisé, entièrement démontable, panneaux latéraux démontables des 2 côtés pour une maintenance aisée.
- 2 omégas transversaux assurent la rigidité du socle et permettent le passage d’élingues pour la manutention.
- Caisson étanche évitant l’écoulement des condensats.
- Bouchon purge fileté sur le caisson pour évacuation des condensats.
- Perçage d’évacuation au fond du ventilateur pour éviter les rétentions de graisse à l’intérieur de la volute.
- Raccordement par brides lisses rectangulaires aspiration et refoulement.
- Aspiration horizontale, refoulement horizontal ou vertical.
- Ventilateur double ouïes à réaction en acier galvanisé avec trappe de visite pour la maintenance et le nettoyage, roue en acier peint, monté sur un châssis longitudinal plié, de forte épaisseur.
- Transmission par courroie trapézoïdale et poulies à gorge, poulie moteur variable avec carter en acier galvanisé côté ventilateur.
- Construction simple ou double peau.
Motorisation
- Motorisation dans un caisson hors du flux d’air monté sur un plateau glissière pour réglage de la transmission.
- Moteur AC à pattes B3, IP 55 classe F :
- 1 vitesse triphasé 230/400V 50Hz, IE3, 2 ou 4 pôles.
- 2 vitesses triphasé 400V 50Hz, 2/4 pôles Dahlander et 4/6 pôles bobinages indépendants.
- Alimentation 60 Hz avec marquage CE conservé, nous consulter.
- Interrupteur de proximité cadenassable avec renvoi de position O/F monté, câblé.

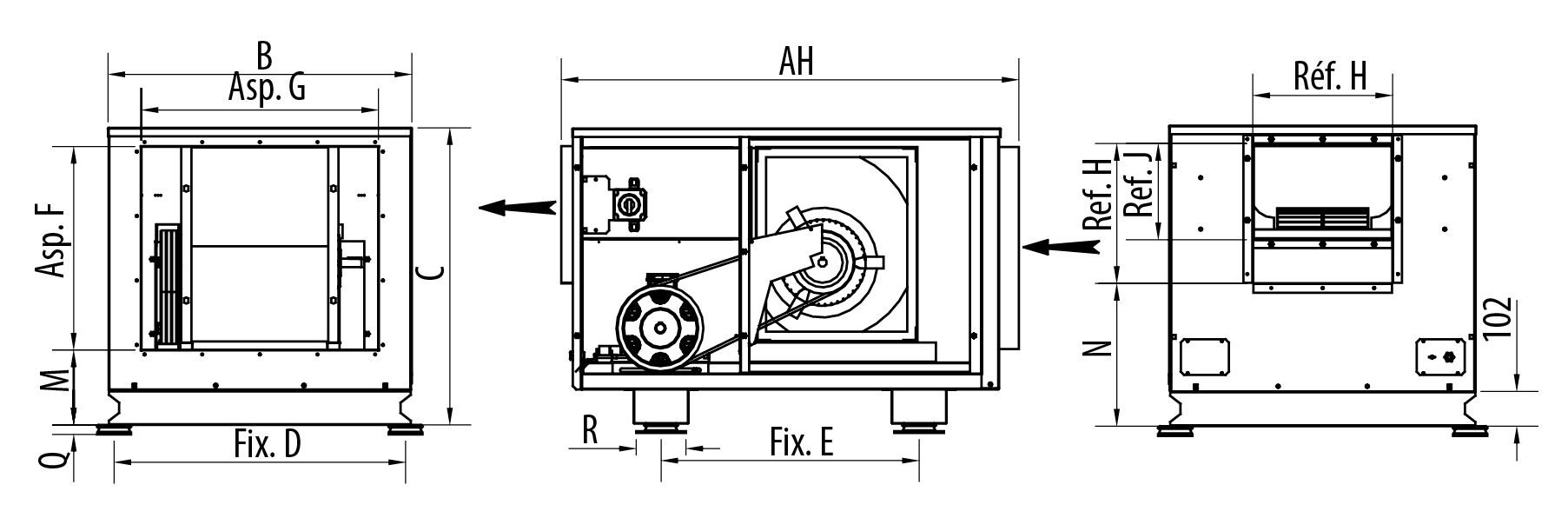

Configuration en rejet horizontal

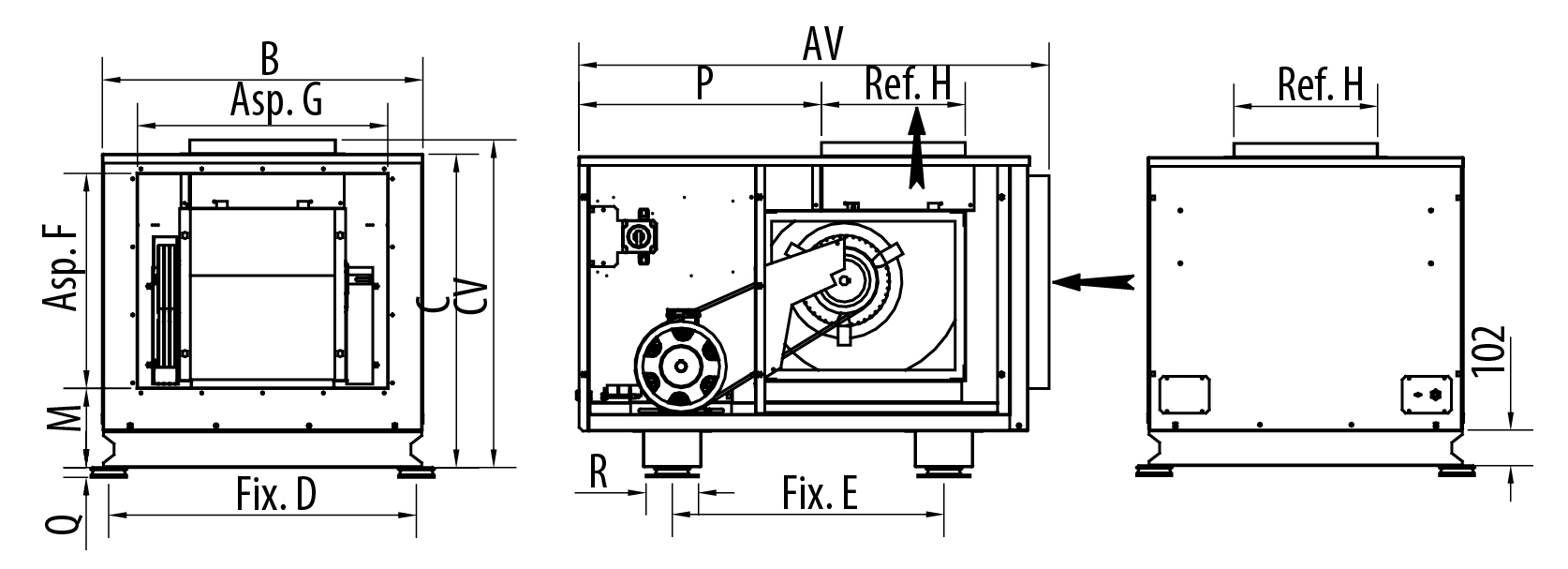

Configuration en rejet vertical
Configuration en rejet vertical
| Modèle | AH | AV | B | C | CV | D | E | F | G | H | J | M | N | P | Q | R |
| 250 | 1130 | 1118 | 727 | 784 | 824 | 679 | 766 | 500 | 600 | 324 | 209 | 221 | 411 | 569 | 28 | 125 |
| 315 | 1360 | 1329 | 896 | 876 | 916 | 860 | 767 | 600 | 700 | 408 | 281 | 221 | 416 | 683,5 | 28 | 125 |
| 355 | 1490 | 1457 | 1006 | 990 | 1030 | 966 | 897 | 700 | 800 | 457 | 321 | 221 | 476 | 744 | 28 | 125 |
| 400 | 1594 | 1565 | 1120 | 1036 | 1078 | 1071 | 926 | 800 | 900 | 509 | 353 | 184 | 471 | 753 | 28 | 125 |
| 450 | 1761 | 1734 | 1191 | 1119 | 1162 | 1143 | 1130 | 900 | 1000 | 570 | 381 | 184 | 486 | 825 | 39 | 182 |
| 500 | 1919 | 1891 | 1387 | 1222 | 1264 | 1340 | 1180 | 900 | 1000 | 640 | 467 | 249 | 521 | 964 | 39 | 182 |
