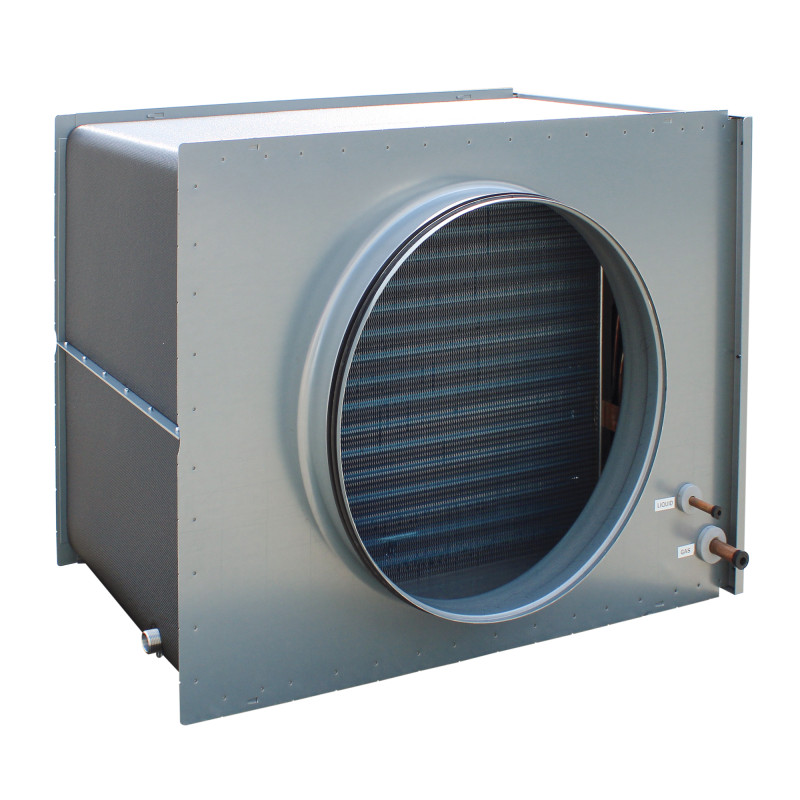

CWDX

Batteries à détente directe

Circulaires - Réversibles

Agrandir l'image

CWDX

Batteries à détente directe

Circulaires - Réversibles

Batterie réversible suivant caractéristiques du groupe.
Raccordements circulaires à joint

Batteries terminales à fluide frigorigène pour réchauffer ou rafraîchir l’air sur la totalité ou sur une partie d’un réseau de soufflage.
Raccordement par emboîtement sur gaine circulaire en accessoire d’une unité de soufflage.
Montage horizontal.

Bâtiments tertiaires

Bâtiments industriels et logistiques

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

4 tailles : piquages circulaires Ø 200, 250, 315 et 400 mm.
Débit jusqu’à 2 400 m3/h (froid) et 4 400 m3/h (chaud).

Construction

Caisson en tôle Magnelis^® ZM 310, adapté aux environnements de classe de corrosion C5.
Panneau démontable pour l’entretien et la décontamination de la batterie.
Isolation des 3 côtés fixes par 9 mm de mousse de polyoléfine réticulée.
Piquages de raccordement circulaires avec joints classe C.
Plenum d’étanchéité D selon la norme EN 15727.

Batterie

Échangeur tube cuivre 3 rangs, 1 circuit, pression de service 42.9 Bars. Pression d’essai maximale : 48.0 Bars.
Tubes de raccordement lisses 10 et 16mm sur la face de refoulement à gauche dans le sens de l’air.
Raccordement au circuit frigorifique par brasure.
Ailettes en aluminium pas 4mm à revêtement hydrophile pour une meilleure évacuation de l’eau.
Bac de récupération des condensats en Inox 304.
Evacuation des condensats à droite dans le sens de l’air - raccordement gaz 1/2’’.
Utilisation de gaz réfrigérants compatibles avec la pression maximale supportée par les tubes par exemple : R410a, R134a, R407C, R32.

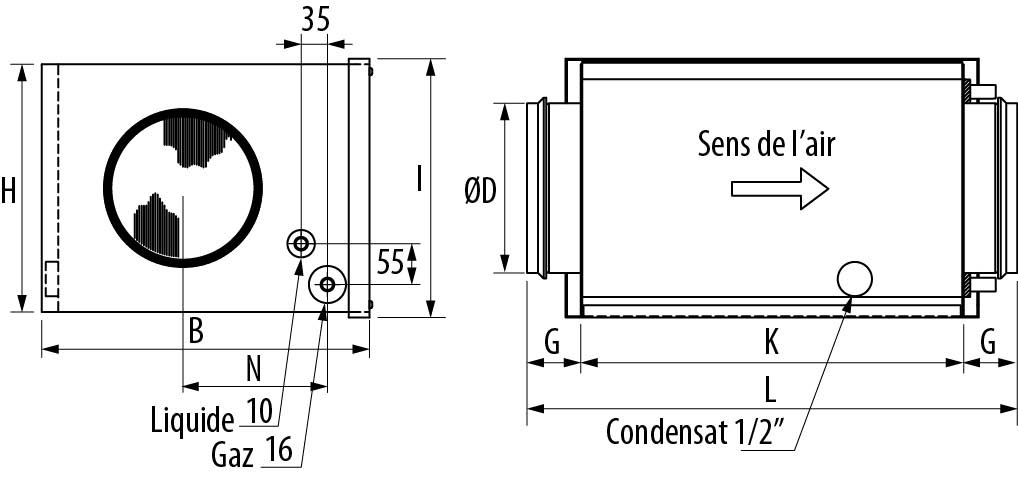

Taille	ØD mâle	B	H	I	G	K	L	N	Volume du circuit (l)	Poids (kg)
200	200	411	330	338	40	280	350	184	0,9	9,5
250	250	486	405	413			360	223	1,4	12,5
315	315	560	504	489			360	260	1,9	16,0
400	400	710	529	514	55	332	442	334	2,6	21,5
