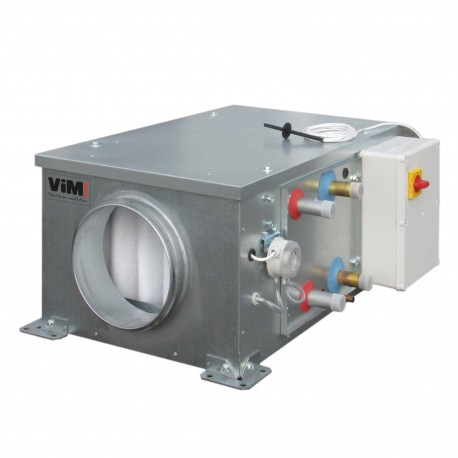

KSDR ECOWATT® 08 à 120

Anciennes gammes

Ancienne gamme

Agrandir l'image

KSDR ECOWATT® 08 à 120

Anciennes gammes

Ancienne gamme

	Conforme ErP - UVNR

Régulation communicante Modbus et BACnet
Batteries intégrées dans la CTA
Ventilateur roue libre à réaction
Double peau isolation laine de roche 50 mm
Moteur ECM basse consommation

Application
Introduction d'air neuf, chauffage et/ou refroidissement.
Installation à l’intérieur ou à l'extérieur.
Température d'air traité -25 à +40°C.

Bâtiments tertiaires

Bâtiments pour la restauration

Commander en ligne

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Débits de 200 à 12000 m3/h.
7 tailles monoblocs 08/18/28/38/48/88/120 .
8 modèles selon les types de batteries intégrées
3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).

Configurations :

Extérieure avec toiture montée :
- EXD : servitude à droite,
- EXG : servitude à gauche.
Intérieure sans toiture :
- D : servitude à droite,
- G : servitude à gauche.
Régulation par automate CORRIGO intégré spécifique VIM.
Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP ou MSTP, application webserver intégrée sur port TCP/IP.
Commande tactile déportée ETD.

Construction :

Structure autoportante en panneaux double peau 50 mm.
Isolation par laine de roche minérale ép. 50 mm, densité 40 kg/m3,
- conductivité thermique 0,037 W/(m.k) (20/80°C).
- Classement au feu A1 selon la norme EN 13 501.1.
Ventilateur à roue libre à réaction en tôle d’acier galvanisée avec moteur ECM intégré.
Interrupteur monté/câblé.
Servitudes à droite ou gauche dans le sens de l'air.
Structure bi-blocs en tailles 160 et 200 avec un second caisson pour les batteries de traitement d'air (eau ou électrique). Les alimentations électriques de chaque caisson sont séparées.
Centrale livrée sur pieds, traverses ou châssis.
Construction en ligne, raccordement par piquages rectangulaires.
Finitions extérieures acier zingué prélaqué grainé couleur gris foncé RAL7024 : résistance à la corrosion RC3, résistance aux ultraviolets RUV3 selon EN 10169.
Finitions intérieures acier galvanisé Z275.
Toitures montées en version EXD ou EXG.
KSDR 120 : registre intégré avec servomoteur tout ou rien au caisson entre la filtration et les batteries, pour fonction antigel et/ou anti-incendie CH 38 ERP. Registre en option pour les modèles EI taille 120.

Filtration :

Filtres standard : filtres miniplis M5 (ePM10 ≥75%).
Filtres additionnels en option:
Tailles 48, 88 et 120:
- F7 HPE (Haute Performance Energétique) miniplis (ePM1 ≥55%).
- F9 HPE miniplis (ePM1 ≥80%).

Régulation :

Régulation CORRIGO montée/câblée, intégrée à l’unité dans un compartiment dédié, avec commande tactile déportée, permettant 3 modes de fonctionnement

Motorisation :

Ventilateur à réaction de type roue libre associé à un moteur à commutation électronique ECM.
Moteur monophasé ou triphasé avec protection thermique gérée par l’électronique, pilotage par 0-10V ou ModBus:
- KSDR 48 : Tri 400 V, 50/60Hz, IP54, classe B.
- KSDR 88/120 : Tri 400 V, 50/60Hz, IP54, classe F.

Batteries électriques EI :

Résistances acier Inox 304L.
Thermostats de sécurité : réarmement automatique à 55°C, réarmement manuel à 85°C.
Commande par train d'impulsion.
Commande de délestage possible suivant caractéristiques de la batterie.

Batteries à eau chaude/réversible EC / ECF / ER / ERC :

Batterie 2, 3, 4, 6 ou 8 rangs suivant modèles, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva; tubes de raccordement filetés. Sortie en partie haute des collecteurs pour un accès total (tailles 120 à 200).
Connexion à droite ou gauche dans le sens de circulation de l’air.
Protection antigel par sonde de contact,
Batterie(s) montée(s) sur glissière accessible par trappe latérale.
Bac de condensats Inox et séparateur de gouttelettes si réversible.
Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V), en option, non montée.

Batteries à eau froide EF / ECF :

Batterie 3 ou 4 rangs suivant modèles, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva; tubes de raccordement filetés. Sortie en partie haute des collecteurs pour un accès total (tailles 120 et 200).
Connexion à droite ou gauche dans le sens de circulation de l’air.
Batterie(s) montée(s) sur glissière accessible par trappe latérale.
Bac de condensats Inox et séparateur de gouttelettes.
Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V), en option, non montée.

Batterie à détente directe (EX) - (tailles 48 à 120) et batterie électrique et détente directe EIX (tailles 48 et 88) :

Batterie réversible 1 ou 2 circuits sur 2 ou 3 rangs pour fonctionnement en condenseur ou en évaporateur.
Tubes et collecteurs en cuivre, ailettes en aluminium, cadre en acier galvanisé.
Bac de récupération des condensats inox et séparateur de gouttelettes.
Le groupe à détente directe est piloté par le signal 0-10V proportionnel chaud ou froid du Corrigo. Une entrée pour signaler le dégivrage du groupe à détente directe est prévue sur le Corrigo, pour ralentir la ventilation. Kit DX nécessaire pour faire l'interface entre le groupe DX et la CTA - Kit non fourni.
Version EIX : préchauffage de la batterie à détente directe avec batterie électrique autonome et indépendante du Corrigo - 36kW en taille 48 et 60kW en taille 88. Point de consigne réglable.
Régulation en mode COP non disponible avec une batterie à détente directe.

KSDR ECOWATT®
Modèle avec batterie électrique EI - Servitude droite

Dimensions (mm)	A	B	C	D	E	F	G
KSDR 08	870	740	396	261	385	840	540
KSDR 18 - 28 - 38	1170	895	546	495	615	1140	690

Poids (kg)	EI	EC, EF ou ER	ECF
KSDR 08	55	58	67
KSDR 18	99	104	127
KSDR 28	103	115	131
KSDR 38	112	121	140

KSDR ECOWATT® 48
Modèle intérieur

Servitude droite

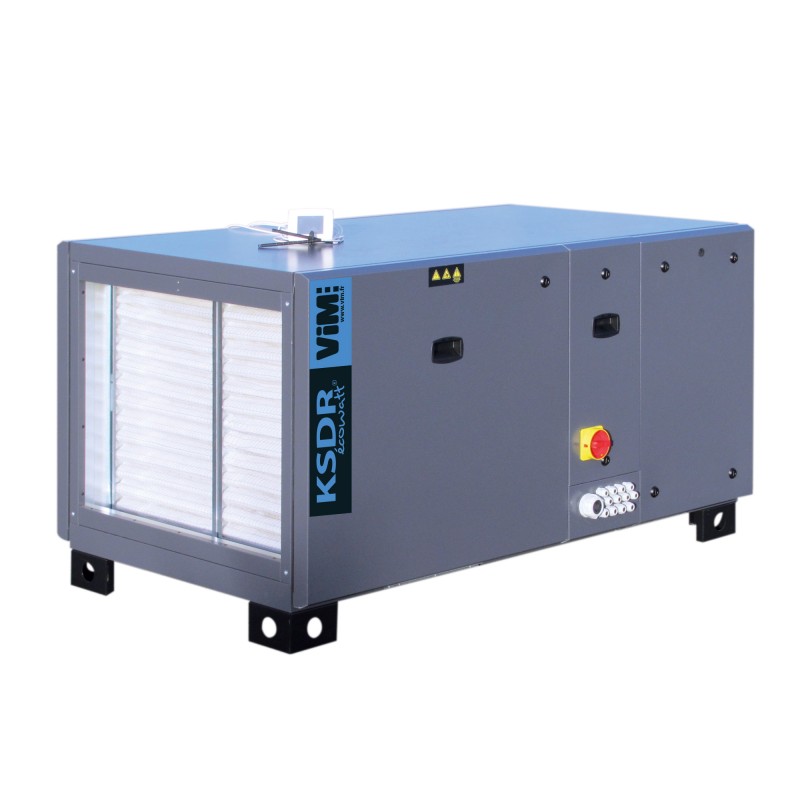

KSDR ECOWATT® 48

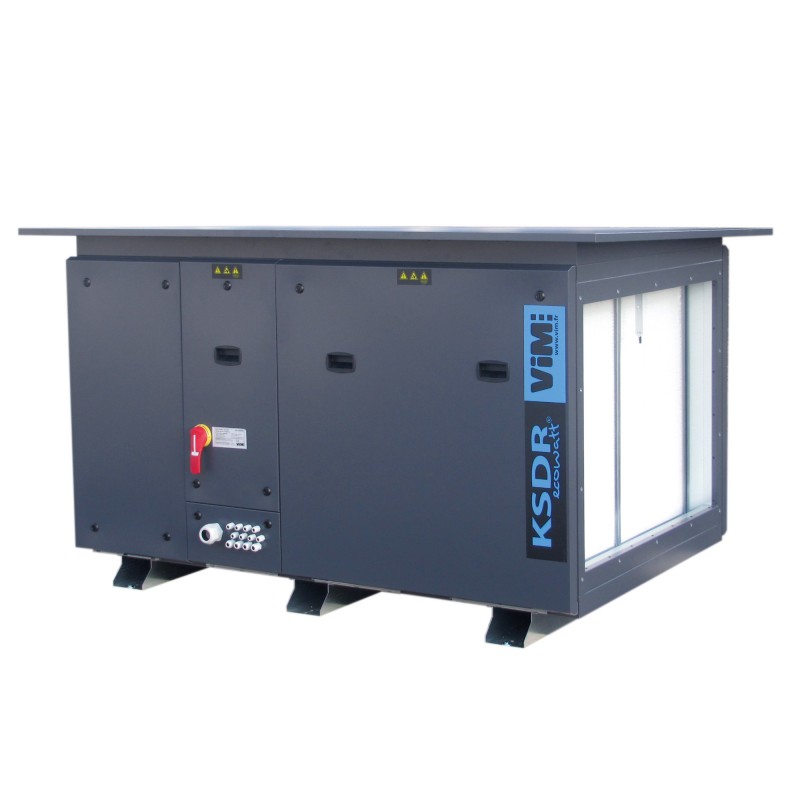

Modèle extérieur

Servitude droite

KSDR ECOWATT® 88 à 120
Modèle intérieur

Servitude droite

KSDR ECOWATT® 88 à 120
Modèle extérieur

Servitude droite

Tailles	A	B	C	D	E	F	G (sauf EI)	G (EI)	H	I	J	K	L	M	N	O	P	Q
48	1715	1000	800	620	925	100	100	65	840	650	150	869	-	1415	1975	1175	1020	-
88	1950	1315	1100	810	1165	100	100	65	1140	850	135	1284	161	611	2210	1485	1270	-
120	2400	1315	1100	1100	1465	100	100	65	1140	1188	135	1284	197	802	2400	1485	1580	-
(*): 6 écrous sertis en tailles 88 et 120, 16 écrous en taille 160 et 18 en 200
