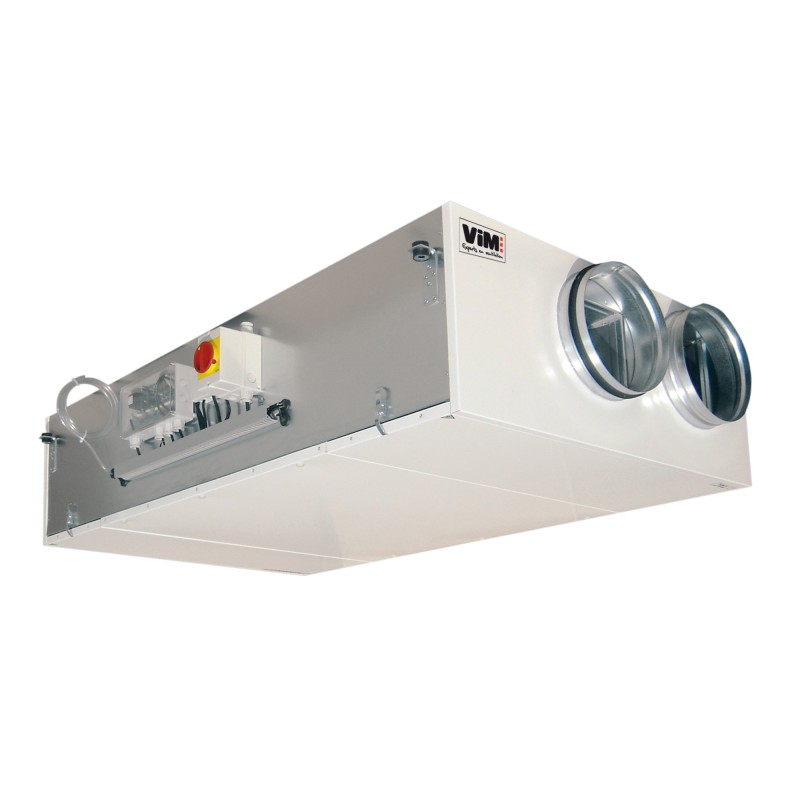

CAD HR GLOBAL LP FW

Anciennes gammes

Contre courant - Plafonnière - ECM < 2 000 m3/H

FLAG Obsolete
CAD HR GLOBAL LP Agrandir l'image

CAD HR GLOBAL LP FW

Anciennes gammes


Contre courant - Plafonnière - ECM < 2 000 m3/H

erp.jpg Conforme ErP 2018 - UVNR
Moteurs EC variables
Filtres taille 450
Livrés en standard : Soufflage air neuf G4 (grossier 65%). Reprise air vicié G4 (grossier 65%).
En option : Possibilité de remplacer le filtre G4 (grossier 65%) par un filtre F7 (ePM1 60%) au soufflage d'air neuf par un kit G4/F7 ou de remplacer les filtres G4 (grossier 65%) par des filtres M5 (ePM10 50%) à la reprise d'air vicié et F7 (ePM1 60%) sur l'air neuf.

Filtres autres tailles
Livrés en standard : Soufflage air neuf M5 (ePM10 50%). Reprise air vicié M5 (ePM10 50%).
En option : Possibilité de remplacer le filtre M5 (ePM10 50%) par un filtre F7 (ePM1 60%) au soufflage d'air neuf (Kit M5/F7).
echangeur.jpg ecm.jpg bypass.jpg pression.jpg
modbus.jpg plug-and-play.jpg logiciel.jpg
Échangeurs à plaque air-air produits par la société KLINGENBURG qui participe au programme Eurovent. Certification pour les AAHE.




  • Extra-plate : hauteur maxi 400 mm
  • Double peau isolation laine de roche 30 mm
  • Batterie externe
  • Moteur ECM basse consommation
  • By-pass 100% à pilotage proportionnel
  • Régulation TAC5 prête à brancher
  • Efficacité thermique jusqu'à 92%

Application
Introduction et extraction d’air avec récupération d’énergie dans les locaux tertiaires.
Particulièrement adaptée à une installation en faux plafond en rénovation comme en neuf.
Utilisation en intérieur uniquement.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

  • 5 tailles : 450 / 600 / 1 000 / 1 600 / 2 000 m3/h.
  • 2 modèles :
    • R : soufflage à droite du coffret de régulation,
    • L : soufflage à gauche.
  • Configuration de raccordement des gaines en ligne.
  • Régulation TAC5 communicante :
    • Modbus RTU- RS485,
    • Modbus TCP/IP,
    • KNX TP,
    • Wifi : application smartphone, tablette,
    • Ethernet : application PC,
    • Passerelle BACnet.

Construction
  • Caisson à structure autoportante en acier galvanisé.
  • Panneaux double peau épaisseur 30 mm avec isolation laine de roche (Euroclass A1), conductivité thermique 0.035W/(m.k.).
  • Finition extérieure acier prépeint type polyester (5µm primaire +
    20 µm polyester).
    • Finition intérieure en acier galvanisé (5μm primaire + 20μm polyester).
  • Classification EN 1886 D1 / L3 / F8 / T3 / TB2.
  • Etanchéité aéraulique selon n orme EN 13141-7 :
    • fuite interne : classe 1 ; fuite externe : classe 2.
  • Accès aux filtres et à l’échangeur par le dessous.
  • Bac de récupération équipé d’une pompe de relevage des condensats (raccordée d'usine) et tuyau d'évacuation (Ø 10 mm).
  • By-pass 100%, piloté par un servomoteur proportionnel, utilisé pour le free cooling et la stratégie antigel de l'échangeur.
  • Livrée avec 4 sondes montées/câblées.

Motorisation
  • Ventilateur double ouie à action en acier galvanisé.
  • Moteur ECM basse consommation, à courant continu, monophasé 230 V. Protection thermique par électronique - réarmement manuel.

Échangeur
  • Échangeur haut rendement de type air/air à contre-courant réalisé en aluminium « seawater resistant» pour une température d'utilisation jusqu’à 80°C. Efficacité thermique jusqu'à 92%.

Filtres taille 450
  • À la livraison, filtres G4 (grossier 65%) à l’extraction. G4 (grossier 65%) à l’aspiration d’air neuf. Possibilité, en accessoire, de remplacer le filtre G4 (grossier 65%) par un filtre F7 (ePM1 60%) à l'aspiration d'air par
    1 Kit G4/F7 ou de remplacer les filtres G4 (grossier 65%) par des filtres M5 (ePM10 50%) à l'extraction et F7 (ePM1 60%) sur l'air neuf.

Filtres autres tailles
  • À la livraison, filtres M5 (ePM10 50%) extraction et M5 (ePM10 50%) air neuf. Possibilité de remplacer le filtre M5 (ePM10 50%) par un filtre F7 (ePM1 60%) à l'aspiration d'air neuf (Kit M5/F7) en accessoire.
  • Les filtres sont facilement accessibles par le dessous de l'unité.

Régulation TAC prête à brancher
  • Régulation complète permettant 3 modes de fonctionnement :
RÉGLAGE DES DÉBITS APPLICATIONS CONSEILLÉES
MODE LS - DÉBIT VARIABLE
Variation de la vitesse des ventilateurs par signal 0-10 V
- Valeur de consigne de débit en fonction d'un signal 0-10 V issu d'une sonde extérieure (CO2, température, hygrométrie...) - Installation monozone, nécessitant une adaptation de la ventilation en fonction de l'occupation
MODE CA - DÉBIT CONSTANT
Vitesses des ventilateurs définies selon un débit précis
- 3 consignes maxi de débits constants, saisie des valeurs avec lecture sur afficheur.
- Commutation entre les différentes consignes réalisée manuellement depuis la commande déportée ou automatiquement par horloge ou détection de présence.
- Installations nécessitant la maîtrise d'un ou plusieurs débits précis.
MODE CPs - PRESSION CONSTANTE
Variation automatique de la vitesse des ventilateurs pour maintenir une pression constante
Débit automatiquement modulé afin de maintenir une valeur de pression constante mesurée par une sonde externe (sonde de pression en accessoire). Installations de ventilation multizone, associées à une modulation des débits terminale.

  • Le fonctionnement du ventilateur d’extraction est asservi au ventilateur de soufflage. Son débit correspond à un pourcentage du débit du ventilateur de pulsion (généralement 100%).
  • Régulation programmable et pilotable depuis la commande déportée.

Accessoires de régulation
  • HMI TACtouch écran tactile 4,3", IP20 pour le paramétrage, le contrôle, la visualisation.
  • SAT3, circuit avec 2 relais pour :
    • Signalisation alarme de pression et signalisation "marche ventilateur" et/ou commande circulateur et état du by-pass.
  • SAT MODBUS, permet les options ci-dessous :
    • Raccordement à une GRC (commande déportée à écran tactile),
    • Communication en Modbus RTU - Contrôle et visualisation via une GTC.
  • SAT ETHERNET :
    • Communication avec protocole Modbus TCP/IP en réseau Ethernet sur paire torsade 10 BASE T. Permet la communication avec une GTC ou d'interfacer avec l'application EOLE4HR pour smartphone, tablette et PC (Android, IOS ou windows 7/8/10).
  • Kit SAT BA/KW permet le pilotage des batteries externes depuis la régulation TAC5.
  • SAT WIFI :
    • Communication avec protocole Modbus TCP/IP par WIFI. Permet la communication avec une GTC ou d'interfacer avec l'application EOLE4HR pour smartphone, tablette et PC (Android, IOS ou windows 7/8/10).

Accessoires de produit :
KWIN - Batterie électrique antigel intégré
  • Livrée entièrement précablée avec régulation.
  • Accepte une température de -20°C à l’aspiration pour une température intérieure de 20°C, sans risque de gel de l’échangeur.
  • Comprend : relais statique pour modulation de la puissance de chauffe, sonde de température, protection thermique à réarmement automatique (75°C) et réarmement manuel (100°C).

CBAE - caisson pour batterie eau chaude ou eau glacée externe

  • Caisson à structure en profilé aluminium et panneau double peau épaisseur 30 mm, avec isolation thermique réalisée par laine de roche (Euroclass A1), conductivité thermique 0.035W/(m.k.)

Batteries pour CBAE :

  • BAEC : batterie eau chaude 2 ou 4 rangs,
  • BAEF : batterie eau froide 4 rangs équipées d'un bac de récupération de condensat et d'une pompe d'évacuation. Les batteries peuvent être équipées en option d'un kit V3V/servomoteur/SAT BA/KW comprenant :
    • le kit SAT BA/KW pour le raccordement à la régulation TAC5 avec 2 sondes de température dont une de contact pour la protection antigel de la batterie + 1 vanne 3V motorisée.
  • BADX : batterie à détente directe
    • Batterie 4 rangs, pour fluide R410 équipée d’un bac de condensat et d'une pompe d'évacuation.
    • Batterie livrée sans régulation

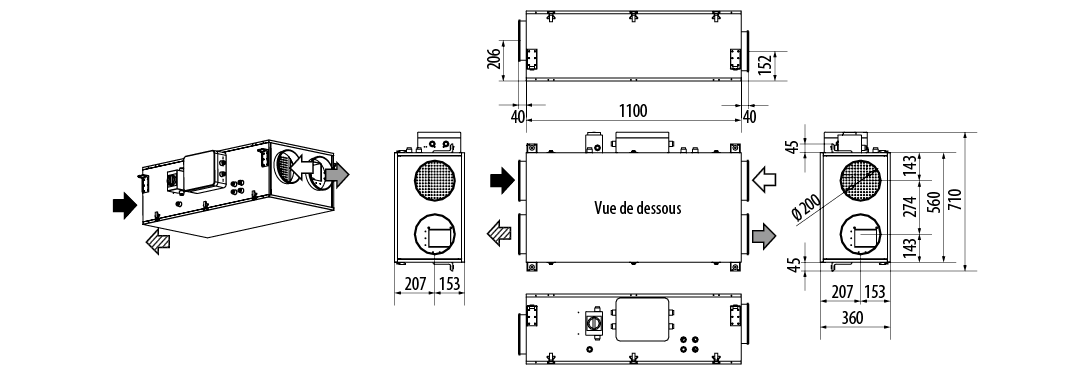

CAD HR GLOBAL LP 450 FW L
Poids 87 kg
CADHR-GLOBAL-LP-450-L-dim.pngDble-flux-légende

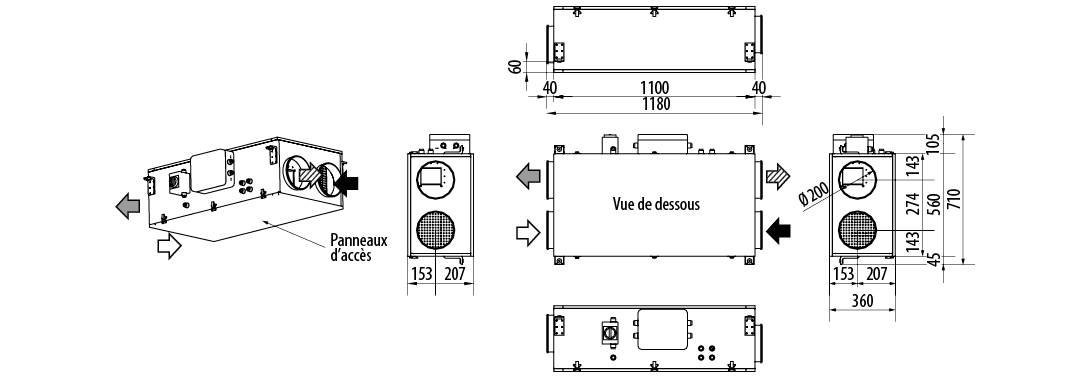

CAD HR GLOBAL LP 450 FW R
Poids 87 kg

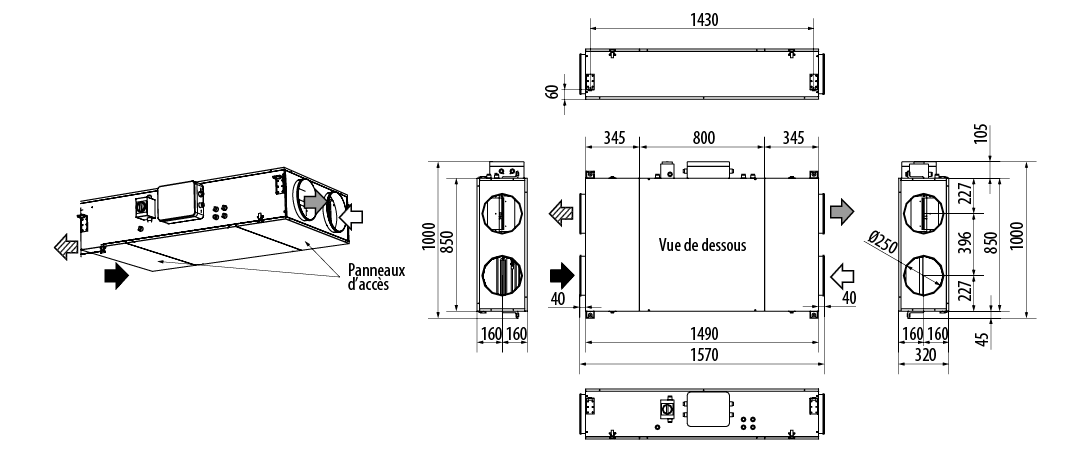

CAD HR GLOBAL LP 600 FW L
Poids 119 kg

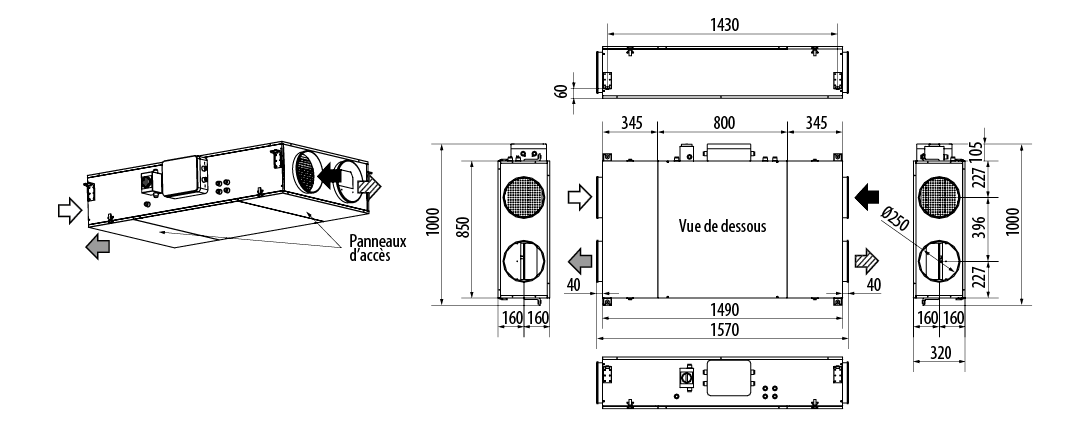

CAD HR GLOBAL LP 600 FW R
Poids 119 kg

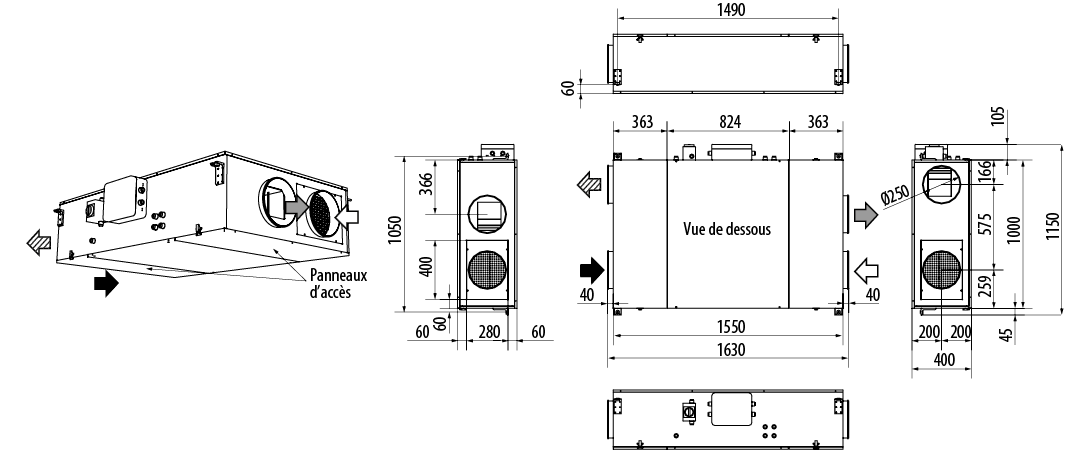

CAD HR GLOBAL LP 1000 FW L
Poids 165 kg

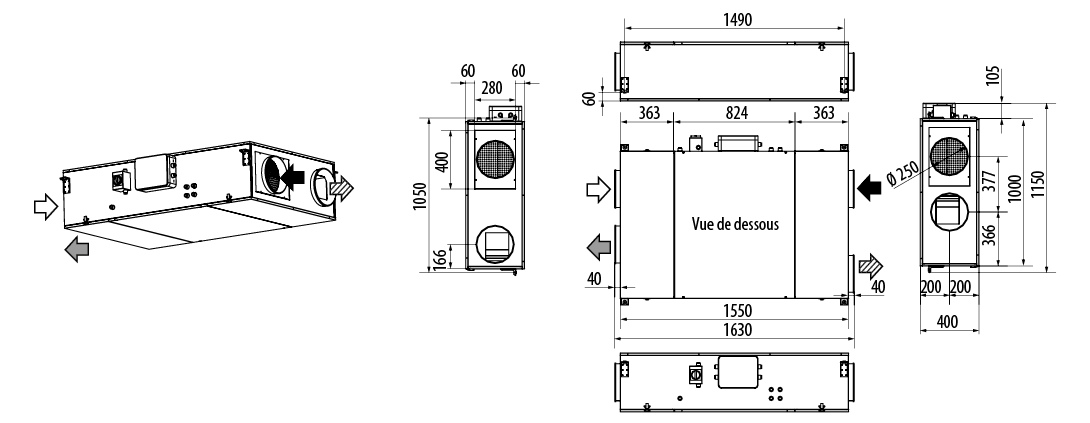

CAD HR GLOBAL LP 1000 FW R
Poids 165 kg

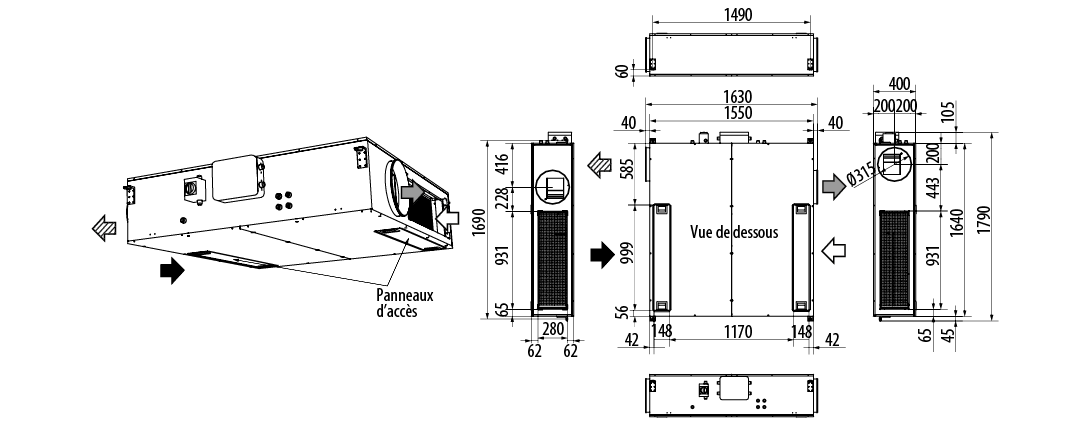

CAD HR GLOBAL LP 1600 FW L
Poids 215 kg

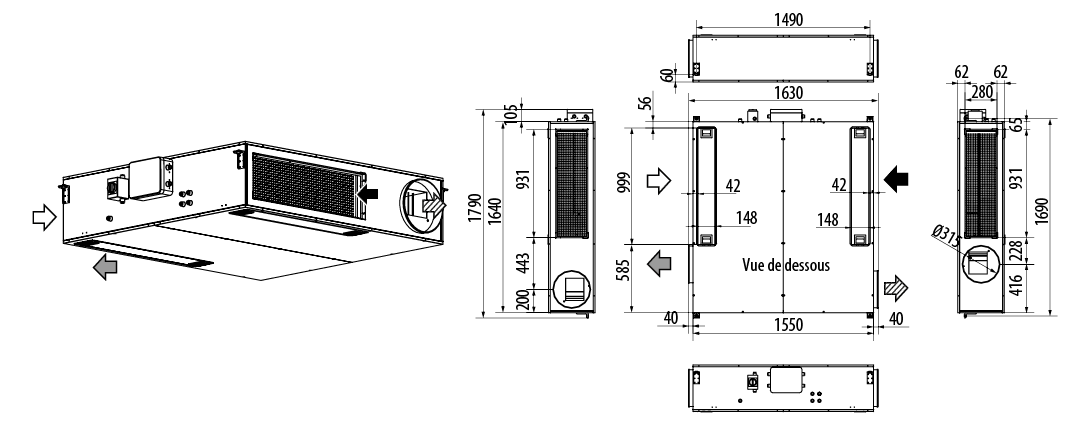

CAD HR GLOBAL LP 1600 FW R
Poids 215 kg

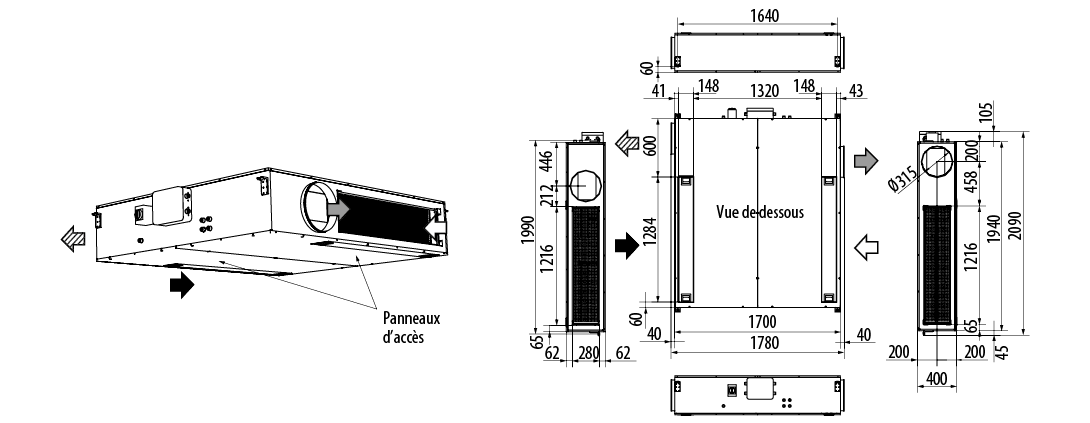

CAD HR GLOBAL LP 2000 FW L
Poids 261 kg

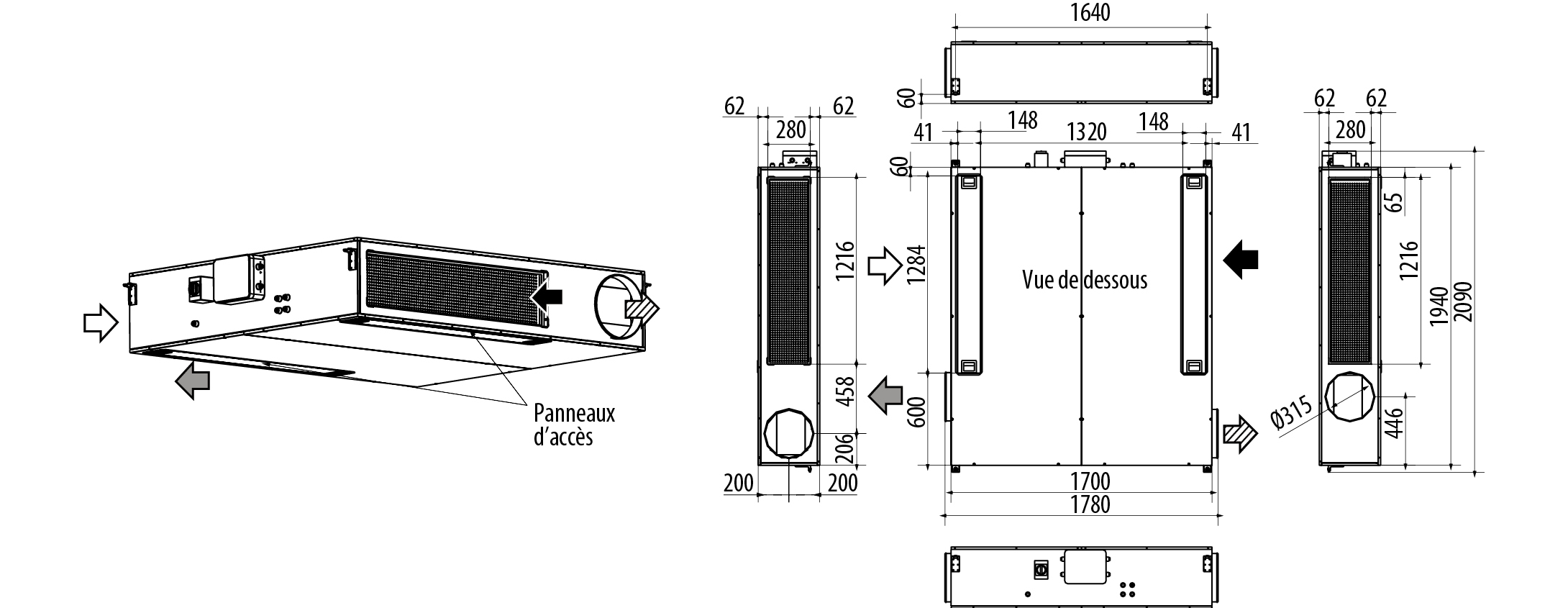

CAD HR GLOBAL LP 2000 FW R
Poids 261 kg
