RHOH - RHKH

Anciennes gammes

Diffuseurs à plaque multidirections - Dalles - Arrêt gamme au 01/01/2020

FLAG Obsolete

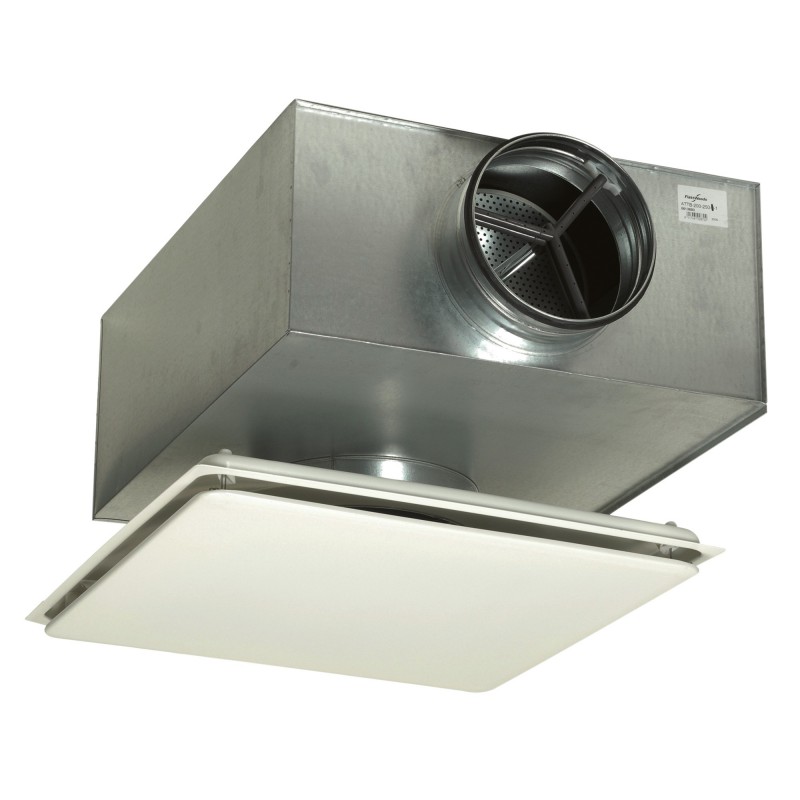

RHOH Agrandir l'image

RHOH - RHKH

Anciennes gammes


Diffuseurs à plaque multidirections - Dalles - Arrêt gamme au 01/01/2020

  • Faible niveau sonore
  • Installation dans tous les types de faux plafond
  • Mesures et réglages facilités
  • Choix des directions de diffusion
  • Plénum étanche classe C


Application
Chauffage / climatisation / ventilation.
Fonctionne avec un ΔT de -12°C à +15°C.
Diffusion latérale 3 ou 4 directions.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débit de 50 à 900 m3/h.
Dimension externe 595x595.
Diamètres de raccordement : 160, 200, 250, 315, 400 mm.

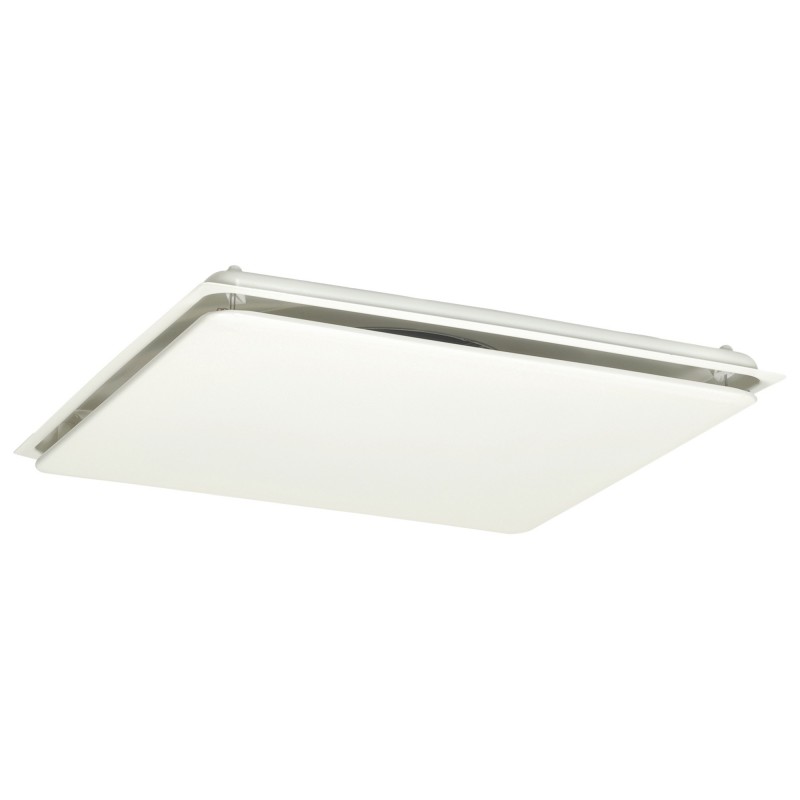

RHOH : diffuseur à plaque pleine.

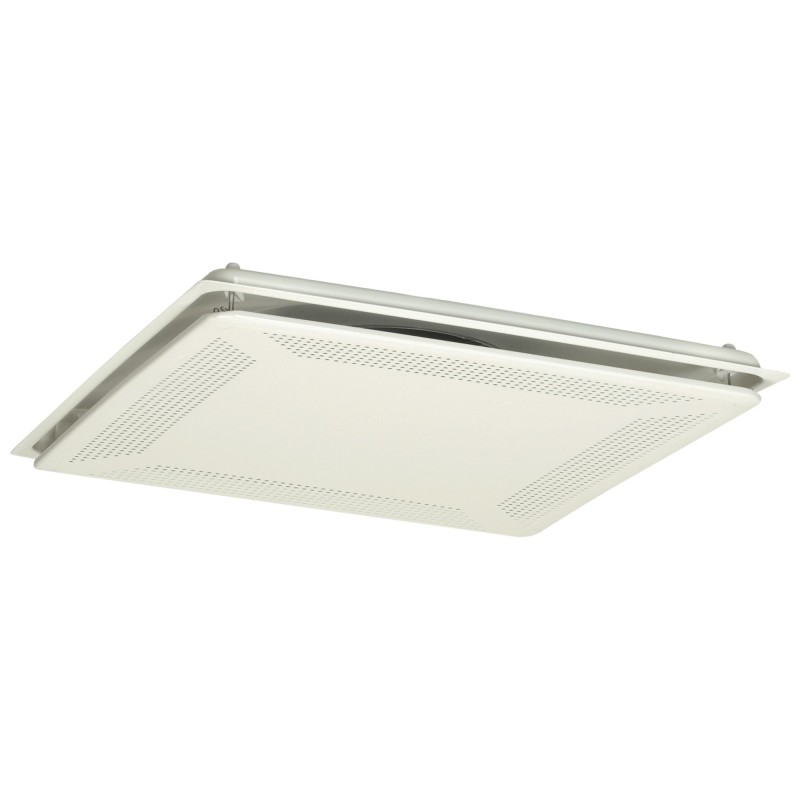

RHKH : diffuseur à plaque perforée.



Description
  • Diffuseurs réalisés en tôle d’acier recouvert d’une couche de poudre couleur RAL 9010.
  • Raccordement circulaire, équipé d’un joint.
  • Plaque de déflection amovible pour permettre depuis le local d’installation :
    • la fixation du diffuseur sur le plénum,
    • l’entretien,
    • l’accès au dispositif de mesure et de réglage.
  • Hauteur de fente :
    • 12 mm fixe sur diamètre 160, 200,
    • réglable de 20 ou 35 mm sur diamètre 250, 315, 400.
  • Obturateur à coller pour fermer un sens de diffusion.


Taille

A

B1

C

ØD

H1

Réservation

ØD1

160

565

569

595

160

58

580

125

200

565

569

595

200

58

580

160

250

565

569

595

250

58

580

200

315

565

569

595

315

58

580

250

400

565

569

595

400

66

580

315


Taille

A

B1

H

G Mini

G Maxi

Poids diff. (kg)

Poids plénum (kg)

160

470

320

170

265

295

4.3

3

200

500

440

205

300

330

4.3

4

250

650

520

245

340

370

4.3

5.5

315

700

570

295

390

420

4.3

6.9

400

700

570

360

455

485

4.3

8

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

Fermer Ouvrir Notices d'installation

Notice installation (NT)
