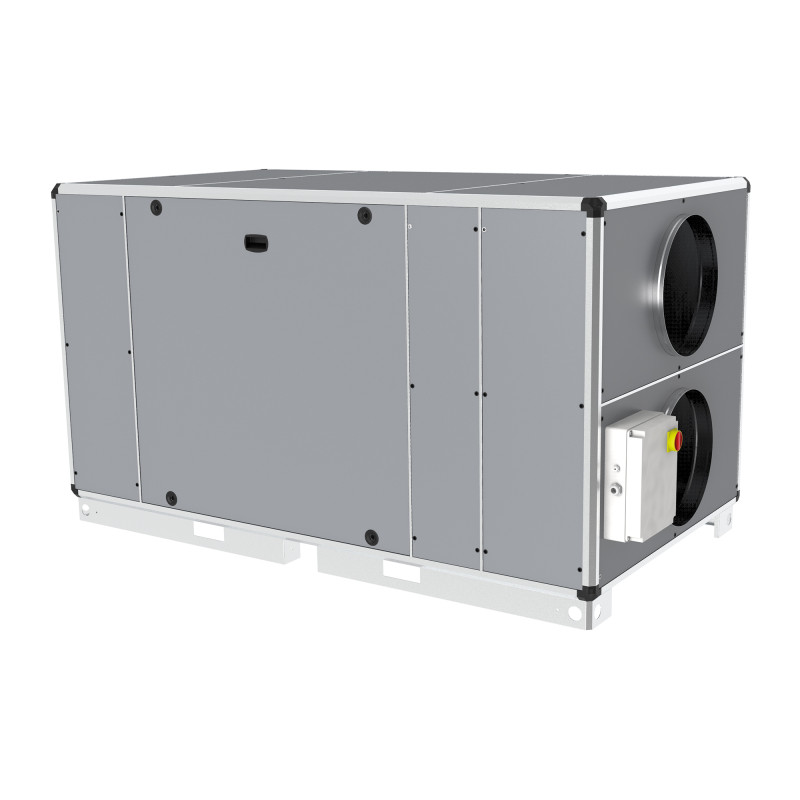

CAD HR BASIC V
Anciennes gammes
Contre courant - Réaction - ECM < 5600 m3/h
Agrandir l'image
CAD HR BASIC V
Nouveau produit
 |
Conforme ErP 2018 - UVNR Moteurs EC variables |
Filtres
|
||
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
Échangeur à plaque air-air produits par la société RECUTECH qui participe au programme Eurovent. Certification pour les AAHE. |
- Double peau isolation 36 mm
- Avec ou sans batterie intégrée
- Ventilateur roue libre à réaction
- Moteur ECM basse consommation
- Efficacité thermique jusqu’à 90%
Application
Introduction et extraction d’air avec récupération d’énergie.
Utilisation en intérieur ou en extérieur avec toit pare pluie.
Commander en ligne
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
7 tailles : 07 (700 m3 /h) / 11 (1 100 m3 /h) / 16 (1 600 m3 /h) / 25 (2 500 m3 /h) / 32 (3 200 m3 /h) / 45 (4 500 m3 /h) / 56 (5 600 m3 /h)
6 modèles selon types de batteries intégrées :
Construction verticale avec raccordement des gaines en ligne.
Servitude droite (D) ou gauche (G) dans le sens de l’air soufflé.
Nouvelle régulation EVCO intégrée spécifique VIM. Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP, commande tactile déportée EPJcolor.
By-pass 100% modulant.
Construction
Échangeur
Motorisation
Filtration
Filtres livrés en standard :
Batterie électrique de post chauffage EI
Batterie électrique antigel ED
Batterie eau réversible chaud/froid ER2R et ER3R
Sélection traitement d'air
6 modèles selon types de batteries intégrées :
| Électrique post-chauffage | Eau réversible | Électrique antigel | |
| E | |||
| ED | ■ | ||
| EI | ■ | ||
| EDI | ■ | ■ | |
| ER | ■ | ||
| EDR | ■ | ■ |
Construction verticale avec raccordement des gaines en ligne.
Servitude droite (D) ou gauche (G) dans le sens de l’air soufflé.
Nouvelle régulation EVCO intégrée spécifique VIM. Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP, commande tactile déportée EPJcolor.
By-pass 100% modulant.
Construction
- Structure autoportante en profilé d’aluminium extrudé, angles arrondis.
- Panneau double peau 45 mm en acier allié (Zn - Al - Mg) ZM310 pour environnements avec une corrosivité C4 durabilité moyenne ou C5 durabilité faible, isolation par mousse polyuréthane injectée (42 kg/m3 – 0.0246W/m.k) classement feu B-S2, d0 (M1).
- Construction verticale avec raccordement en ligne par piquages circulaires équipés de joints d’étanchéité.
- Châssis en acier galvanisé pour montage au sol.
- Possibilité d’adapter la position de certains piquages sur chantier.
- Accès aux filtres, échangeur, batterie et ventilateur par le coté.
- Purge Ø1/2˝ pour l’évacuation des condensats.
Échangeur
- Échangeur de chaleur à plaques en aluminium, contre-courant, haut rendement. Efficacité thermique jusqu’à 90%.
- By-pass motorisé 100%, intégré a l’unite sur le réseau d’air neuf.
- Servomoteur 230V monophasée 3 points piloté de façon proportionnelle en jouant sur le temps de course.
Motorisation
- Ventilateur de type roue libre à réaction métallique (incombustible A1).
- Moteur ECM haute efficacité, 400V 50/60Hz sur la taille 45, 230V 50/60Hz sur les autres tailles.
- Pilotage par signal 0…10V.
- CAD HR BASIC E/EI/EC 06 : IP44 Classe B,
- CAD HR BASIC E/EI/EC 11 - 16 - 25 - 32 - 56 : IP54 Classe B.
- CAD HR BASIC E/EI/EC 45 : IP54 Classe F.
- Protection thermique électronique.
Filtration
Filtres livrés en standard :
- Soufflage air neuf : filtres miniplis FIFI F7 ePM1 55%.
- Reprise air vicié : filtres plissés FIFI M5 ePM10 50%.
- Soufflage air neuf :
- Filtre plissé FIGR G4 Grossier 70% + filtre miniplis FIFI F7 ePM1 55%,
- Filtre plissé FIFI M5 ePM10 50% + Filtre miniplis FIFI F9 ePM1 80%.
- Reprise air vicié : Filtre miniplis FIFI F7 ePM1 55%
Batterie électrique de post chauffage EI
- Raccordée à la régulation, elle permet de réguler la température de l’air soufflé.
- Équipé de thermostat de sécurité à réarmement automatique (point de consigne 55°C) et réarmement manuel (point de consigne 70°C).
Batterie électrique antigel ED
- Placée sur l’air neuf avant l’échangeur, permet d’éviter les risques de gel sur l’échangeur.
- Montée, câblée et pilotée par la régulation.
- Thermostat de sécurité à réarmement automatique (point de consigne 55°C) et réarmement manuel (point de consigne 70°C).
Batterie eau réversible chaud/froid ER2R et ER3R
- Batterie à eau 2 rangs (ER2R) ou 3 rangs ER3R.
- Composée de tubes en cuivre avec ailettes en aluminium sur un cadre en acier galvanisé.
- Collecteur en cuivre.
- Tube de raccordement fileté.
- Sortie condensat à raccorder à un siphon en cas d’utilisation en froid.
- Alimentation 230V/24V 10VA pour alimentation électrique de la vanne 2V ou 3V, sonde CO2, servomoteur de registre d’air neuf...
Sélection traitement d'air
Voir pages catalogue CT-CAD-HR-BASIC-V-230809
Caractéristiques détaillées
Pages catalogue texte (CT)
Pages catalogue - Autre
Notices d'installation
Notice installation (NT)
Notice installation (NT) - Ancienne version
Certificats feu / Désenfumage
Procès verbal de classement au feu (PVFEU)
Certificats Performance / Environnement
Fiche réglementaire ErP (FERP)
Certificat Eurovent (CEUR)
Certificats Electriques / ATEX
Déclarations CE électriques (DCCE)
Aide à la prescription
Texte de prescription (TP)
OPTAIR CTA
