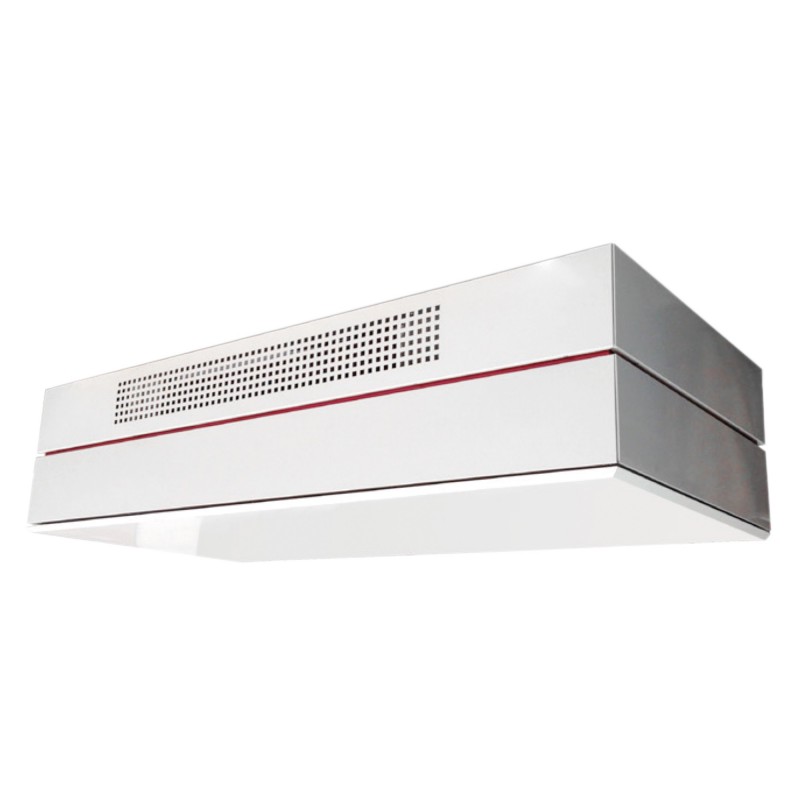

CAD HR CLASSROOM

Anciennes gammes

Contre courant - Décentralisée - ECM < 2 000 m3/h

FLAG Obsolete
CAD HR CLASSROOM Agrandir l'image

CAD HR CLASSROOM

Anciennes gammes


Contre courant - Décentralisée - ECM < 2 000 m3/h

PIC-ERP-2018.jpg PIC-Regulation-Plug-Play recuperation-nrj F400-F200
  • Installation simplifiée
  • Bypass 100% pour le freecooling
  • Protection antigel par Bypass modulant
  • Moteur ECM basse consommation
  • Batterie électrique de post chauffe intégrée
  • Faible niveau sonore - Silencieux intégré
  • Efficacité thermique jusqu'à 95%


Application
Introduction et extraction d'air décentralisé avec récupération d'énergie dans les locaux tertiaires.
Installation dans le local contre le mur extérieur.
Idéal pour la rénovation des établissements scolaires, crèches, bureaux petit commerces...
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Une taille jusqu'à 1000 m3/h.
Construction horizontale permettant deux types de raccordement :
RH : raccordement horizontal Ø315 sur l'arrière.
RV : raccordement vertical Ø315 sur le dessus.
Régulation TAC5, communication possible en Modbus RTU- RS485,
Modbus TCP/IP, KNX de type TP, application pour smartphone, tablette ou PC (Android, IOS, Windows 7/8/10).


Construction
  • Caisson à structure autoportante en acier galvanisé.
  • Les trois panneaux d’accès du dessous sont double peau 30 mm, isolation thermique réalisée en laine de roche ignifugée (Euroclass A1).
  • A l’intérieur l’unité a été conçue pour optimiser l’isolation acoustique en mousse mélamine, densité 9.5kg/m3, de classement M1.
  • Finition exterieure acier prépeint type polyester (5μm primaire +
  • 20 μm polyester) couleur RAL 9022.
    • Tôle perforée de diffusion en façade, et de reprise sur le coté droit.
    • Panneau du dessous permettant l'accès aux filtres, à l'échangeur et à l'armoire de régulation.
  • Ventilateur simple ouïe à action.
  • Finition intérieure en acier galvanisé.
  • Accès aux filtres et à l’échangeur par le dessous.
  • Bac de récupération des condensats équipé d'une pompe d'évacuation des condensats (raccordé d'usine) et tuyau d'évacuation Ø8 mm.
  • Bypass 100% équipé d'un moteur proportionnel.

Motorisation
  • Moteur ECM basse consommation, à courant continu, monophasé 230V. Protection thermique par électronique - réarmement manuel.

Échangeur
  • Échangeur haut rendement de type air/air à contre courant réalisé en aluminium "sea water resistance" pour une température d'utilisation jusqu'à 80°C. Efficacité thermique jusqu'à 95%.
  • Protection antigel de l'échangeur intégrée à la regulation par ouverture progressive du bypass, permettant de maintenir une température minimum de 1°C au rejet.

Filtres
  • Filtres M5 à l'extraction et M5 au soufflage. Facilement accessibles par le dessous.

Batterie électrique de post chauffe intégrée
  • Puissance 3Kw Mono 230V.
  • Livrée entièrement précâblée, et raccordée à la régulation.
  • Puissance régulée de façon proportionnelle
    • Protection thermique à réarmement automatique (80°C) et réarmement manuel (115°C).
  • Registre motorisé sur l'entré d'air neuf, monté, câblé, piloté par la régulation, permet d'éviter les entrée d'air lorsque l'unité est à l'arrêt.

Régulation TAC prête à brancher
  • Régulation complète permettant 2 principaux modes de fonctionnement :
    • MODE LS - DÉBIT VARIABLE
    • MODE CA - DÉBIT CONSTANT
  • Le fonctionnement du ventilateur d’extraction est asservi au ventilateur de soufflage. Son débit correspond à un pourcentage du débit du ventilateur de soufflage (100% pour des débit identiques).
  • Régulation programmable depuis la commande déportée.

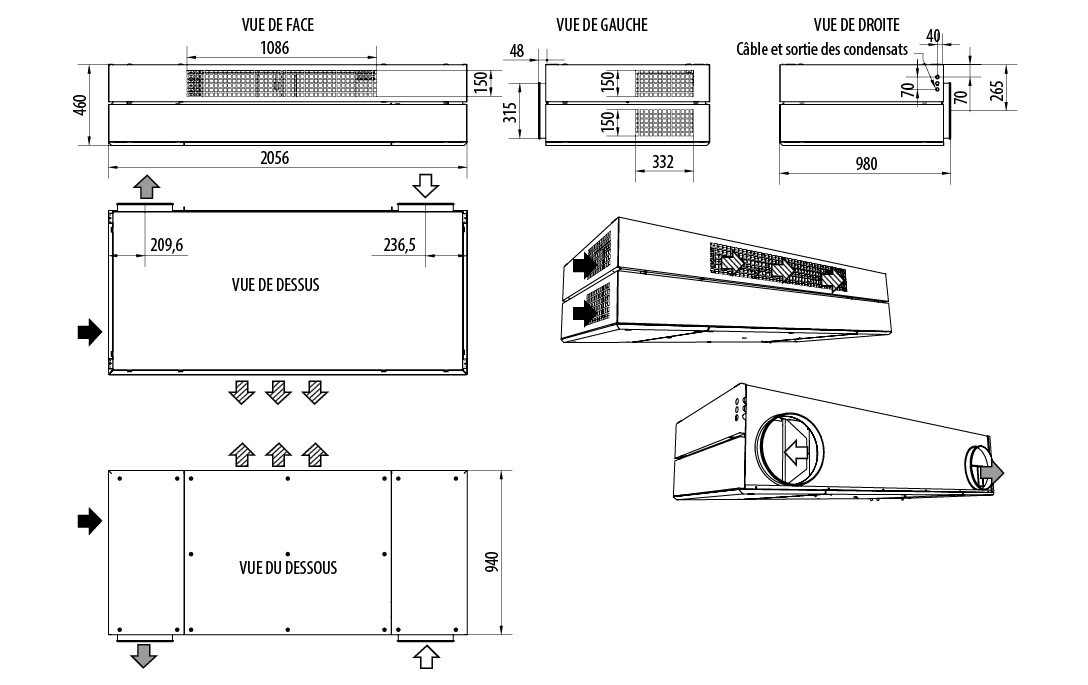

CAD HR CLASSROOM RH
Poids 206 kg

CADHR-CLASSROOM-dim
Dble-flux-légende

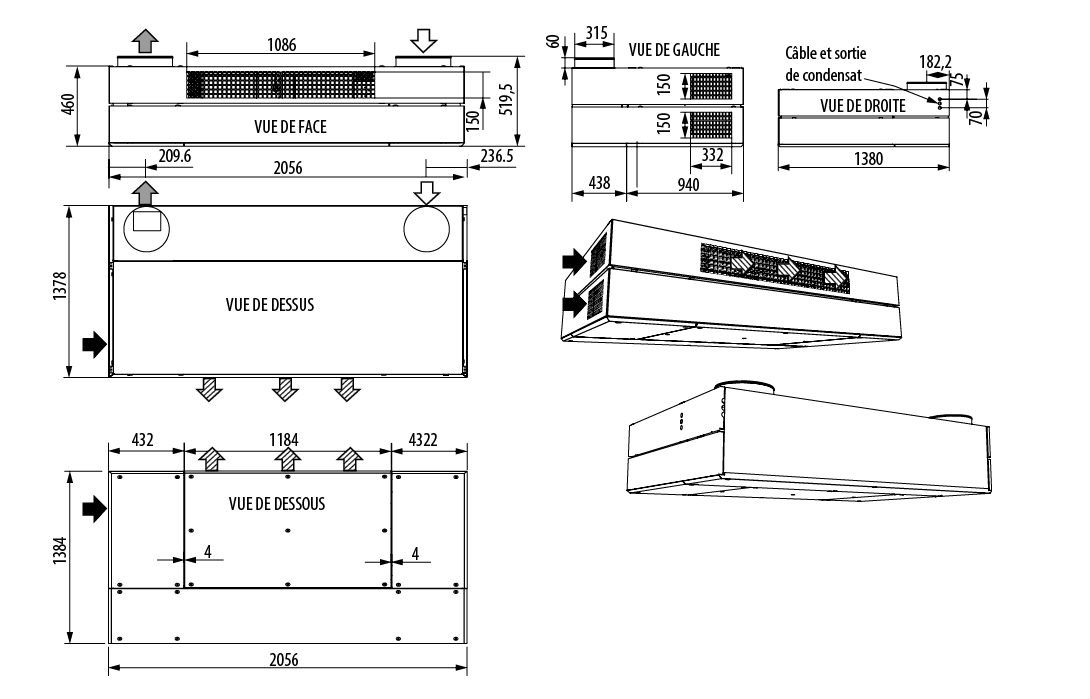

CAD HR CLASSROOM RV
Poids 246 kg

CADHR-CLASSROOM-sortiesV-dim
Dble-flux-légende
