BPF - XPF
Accessoires de pose
Supports antivibratoires et rails pour caissons, ventilateurs et CTA
Agrandir l'image
BPF - XPF
Nouveau produit
Application
Supports antivibratoires pour la fixation au sol ou en toiture des caissons, ventilateurs, CTA.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
BPF - XPF - Plateforme de supportage
En option, il est possible de commander une extension de 600 mm pour les pieds en rail 41x41 mm.
Pied carré
Kit ajustement de hauteur
Rail latéral

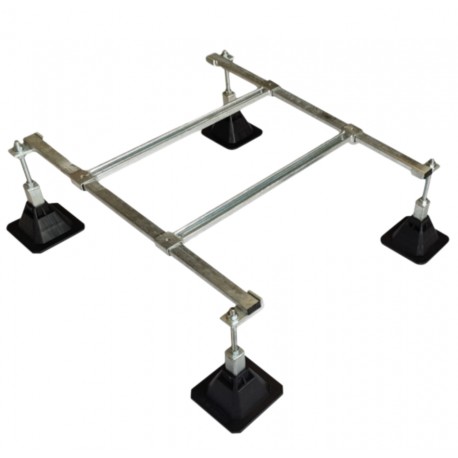

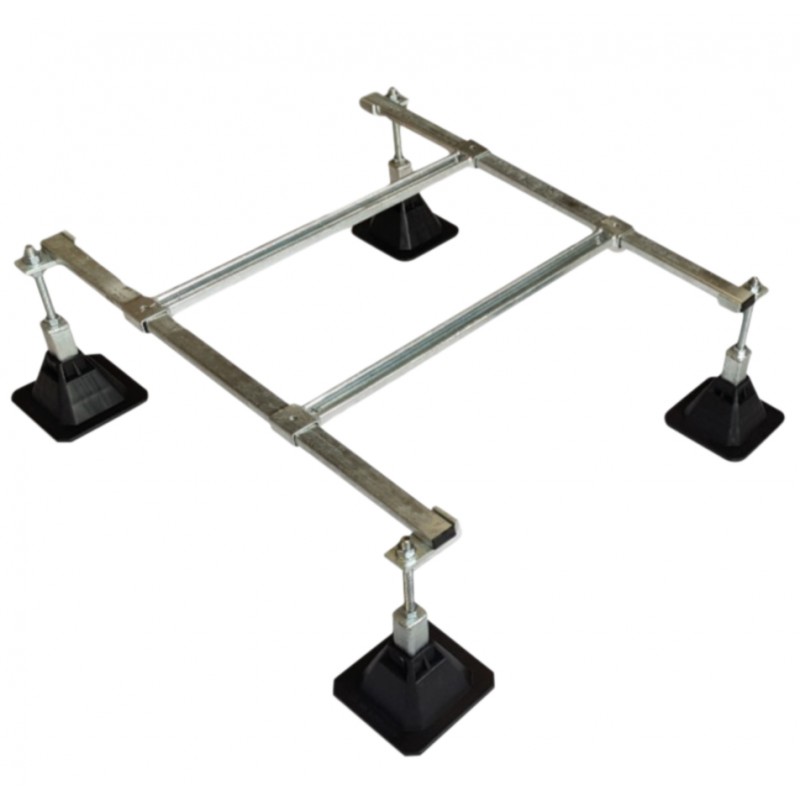

- Cadre de supportage BPF 1110 comprenant l’assemblage de 4 pieds carrés, 4 kits d’ajustement de hauteur, 2 rails latéraux, 2 bras coulissants et la visserie.
- Adapté aux rails 41x41.
- Montage simple et rapide d’un cadre de 1000x1150 mm.
- Possibilité d’ajouter une ou plusieurs extensions XPF 1110.
- Hauteur ajustable entre 250 mm et 450 mm.
- Température recommandée d’utilisation : -30°C / +80°C.
En option, il est possible de commander une extension de 600 mm pour les pieds en rail 41x41 mm.
Pied carré
- Fabriqué en polypropylène renforcé en fibre de verre 300x300 mm.
- Convient pour des rails 41x41.
- Tapis de caoutchouc recyclé.
- Préserve la membrane imperméable du toit.
Kit ajustement de hauteur
- Fourni pré-assemblé.
- Profil U 41x41x160 mm épaisseur 2,5 mm en acier galvanisé.
- Tige filetée M24x250 mm, en acier galvanisé.
- Patte support, en acier galvanisé.
- Ecrous et rondelles M24, en acier galvanisé, à serrer avec une clef n°36.
Rail latéral
- Profil U, 41x41x1100 mm ép. 2,5 mm, en acier galvanisé.
- Profil U, 41x41x1150 mm ép. 2,5mm à 2 cages soudées à chaque extrémité, en acier galvanisé.
BPF
XPF
XPF
| Désignation | Hauteur ajustable (mm) | Poids structure (kg) | Charge max recommandée (kg) |
| BPF-1110 | 250 à 450 | 32 | 700 |
| XPF-1110 | 250 à 450 | 26 | 350 |
