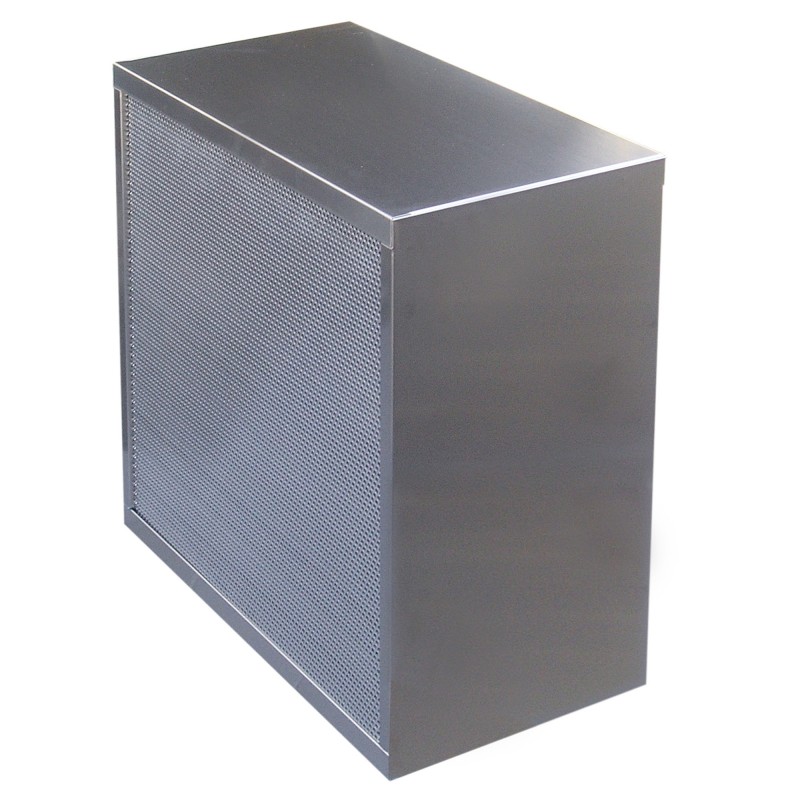

DBVV - DBVH

Accessoires de hottes ou plafonds

Diffuseurs inox basse vitesse

Conforme à la norme NF EN 16282-4
Plénum inox AISI 304L finition brossée SB
Hauteur compacte 300 mm
Modèles pour dalles faux plafond
Intégration optimale avec les hottes plafond VORAX^® VISION

Application
Introduction d’air à basse vitesse dans les cuisines professionnelles sans perturbation du flux convectif.
En association avec les plafonds VORAX^® VISION.
En association avec des hottes VORAX^® ou NOVAX sans diffusion intégrée.
Hauteur d’installation comprise entre 2 et 2,8 m.

Bâtiments pour la restauration

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

DBVV : diffuseur avec raccordement sur le dessus.
DBVH : diffuseurs avec raccordement sur le coté.
16 tailles de largeur 595 mm et de hauteur 300 mm :

3 tailles pour dalles de faux plafond : 595x595 / 1195x595 / 1795x595 mm.
6 tailles de la largeur des hottes plafond VORAX^® VISION 1750 / 2000 / 2250 / 2500 / 2750 / 3000 mm.
7 tailles de la longueur des capteurs des hottes plafond VORAX^® VISION 1416 / 1652 / 1888 / 2124 / 2360 / 2596 / 2832.

Version avec plénum nu (N) ou isolé 4 faces (I).

Description

Plénum 4 faces en inox austénitiques AISI 304L (1.4307) finition brossée SB, sans fixation apparente, hauteur 300 mm.
Tôle supérieure en acier galvanisé.
Virole de raccordement diamètre 315 (DBVV) ou diamètre 250 (DBVH).
Grille perforée interne de répartition du flux d’air en acier galvanisé.

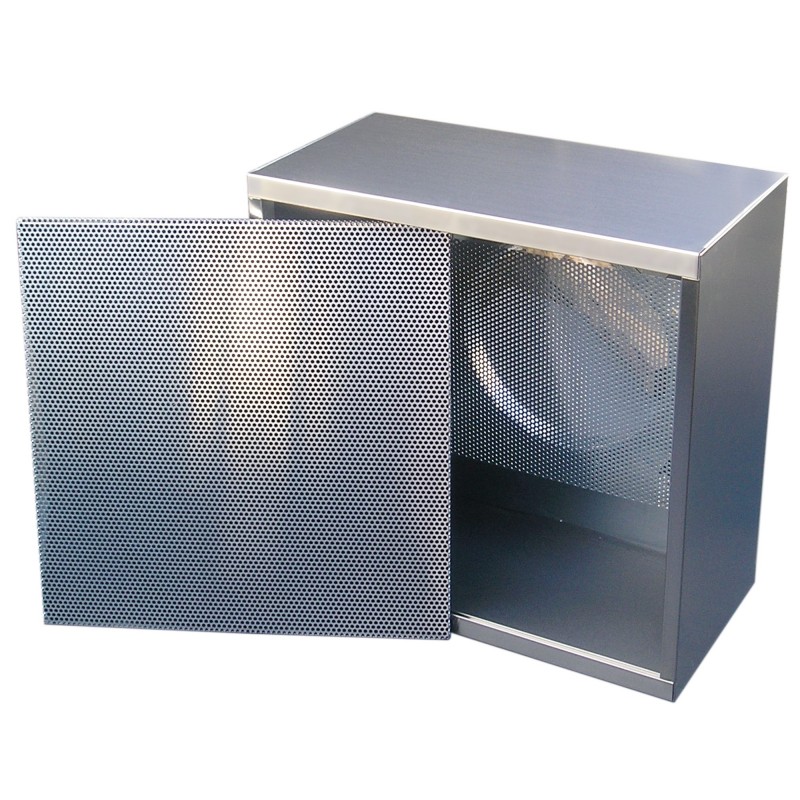

Tôle perforée de diffusion en aluminium ép.15/10^éme, équipée en partie supérieure d’un media mousse d’épaisseur 10 mm permettant une répartition uniforme du flux d’air. L’ensemble est facilement démontable, sans outil, pour inspection et nettoyage.
Chambre de pulsion pouvant être isolée intérieurement sur 4 faces (versions isolées) par une mousse épaisseur 10 mm classée M1.
Conforme à la norme NF EN 16282-4, unité terminale à déplacement au plafond (classification D2).

DBVV

L	Nbre de piquage Ø 315	A	B	Nbre de points de suspensions Ø 10	C	Poids (Kg)
1750	2	440	870	6	825	29,5
2000	2	500	1000	6	950	33
2250	2	560	1130	6	1075	36,5
2500	2	625	1250	6	1200	40
2750	3	460	915	6	1325	43,5
3000	3	500	1000	6	1450	47
595	1	297,5		4	495	12
1195	1	597,5		4	1095	21
1795	2	450	895	6	847,5	30
1416	1	708		4	1316	24
1652	2	413	826	4	1552	27,5
1888	2	472	944	6	894	31
2124	2	531	1062	6	1012	34,5
2360	2	590	1180	6	1130	38
2596	3	430	868	6	1248	41,5
2832	3	472	944	6	1366	45

En gras : Spécial dalles faux plafond 600 x 600

DBVH

L	Nbre de piquage Ø 250	A	B	Nbre de points de suspensions Ø 10	C	Poids (Kg)
1750	2	440	870	6	825	29,5
2000	2	500	1000	6	950	33
2250	3	375	750	6	1075	36,5
2500	3	415	835	6	1200	40
2750	4	340	690	6	1325	43,5
3000	4	375	750	6	1450	47
595	1	297,5		4	495	12
1195	2	300	595	4	1095	21
1795	3	300	597,5	6	847,5	30
1416	2	355	706	4	1316	24
1652	2	413	826	4	1552	27,5
1888	2	472	944	6	894	31
2124	3	355	707	6	1012	34,5
2360	3	395	785	6	1130	38
2596	4	320	652	6	1248	41,5
2832	4	360	704	6	1366	45
