COET - COEV - COET AL

Accessoires circulaires

Collecteurs d étage - Galva / Joint / Alu

COEV - Type 1 : 1 piquage Agrandir l'image

COET - COEV - COET AL

Accessoires circulaires


Collecteurs d étage - Galva / Joint / Alu

Application
Raccordement de 1 à 3 conduits horizontaux en diamètre 125 mm sur la colonne verticale d’un réseau de VMC en habitat collectif ou en résidence.
Piquages en ligne ou à 90°.
Accessoires galva : VMC, Ventilation, Conditionnement d’air.
Accessoires alu : VMC Gaz.

Commander en ligne Commander en ligne

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

  • Type 1 : 1 seul piquage en Ø125mm.
  • Type 2 : 2 piquages à 180° en Ø125mm.
  • Type 3 :
    • 3A : 2 piquages à 90° en Ø125mm l’un décalé au-dessus de l’autre.
    • 3B : 2 piquages à 90° en Ø125mm à la même hauteur.
  • Type 4 : 3 piquages à 90° dont un décalé en-dessous des 2 autres.
  • Type 5 : 2 piquages l’un au-dessus de l’autre.
  • Type 6 : 2 piquages à 180° décalés.
COET
  • Acier galvanisé Z275.
  • Raccordement mâle.
  • Diamètre 125 à 500 mm.
COEV
  • Acier galvanisé Z275.
  • Raccordement mâle.
  • Joint d’étanchéité classe D selon la norme EN 12 237.
  • Diamètre 125 à 500 mm.
COET AL
  • Aluminium qualité 1050 A H24 – Conforme DTU 68.3.
  • Raccordement mâle.
  • Diamètre 125 à 500 mm.

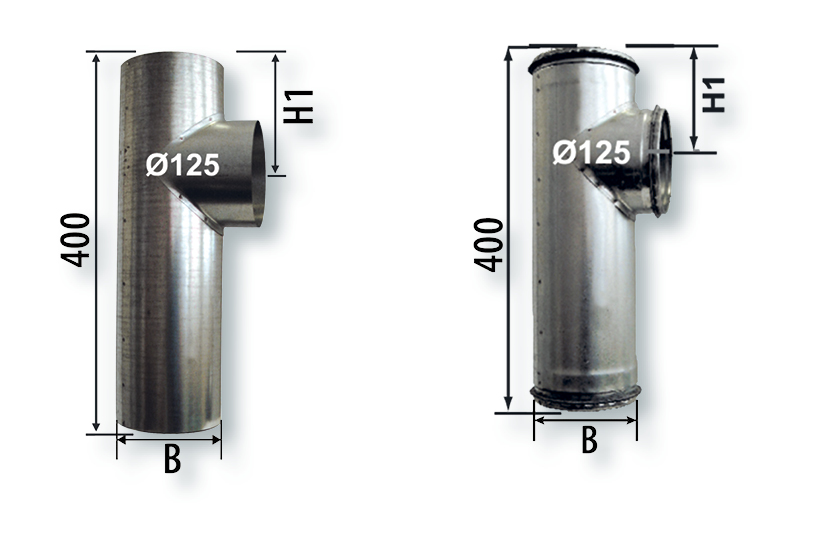

COET - COEV - COET AL - Collecteurs 1 piquage - Type 1

ØB (mm) H1 (mm)
125 150
160 150
200 150
250 150
315 150
355 150
400 150
450 170
500 170

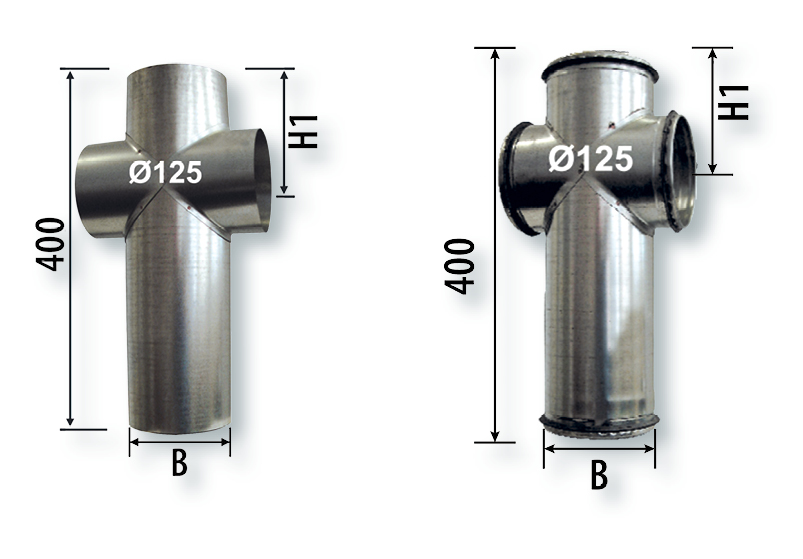

COET - COEV - COET AL - Collecteurs 2 piquages à 180° - Type 2
ØB (mm) H1 (mm)
125 150
160 150
200 150
250 150
315 150
355 150
400 150
450 170
500 170

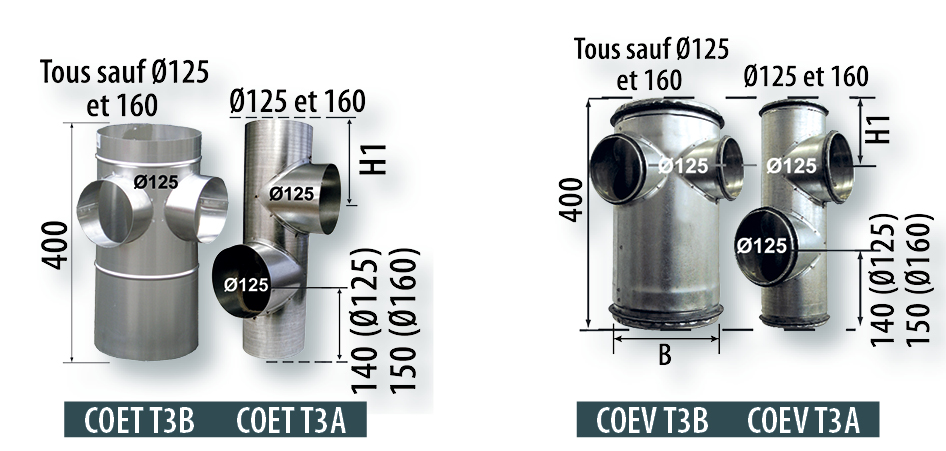

COET - COEV - COET AL - Collecteurs 2 piquages à 90° - Type 3


ØB (mm) H1 (mm)
125 150
160 150
200 150
250 150
315 150
355 150
400 150
450 170
500 170

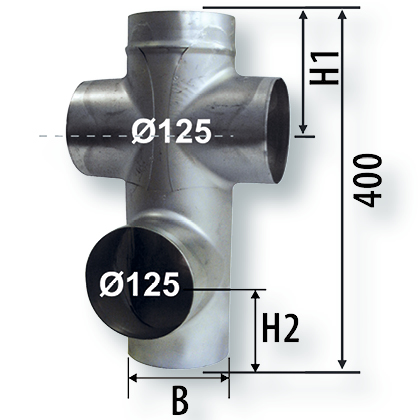

COET - COEV - COET AL - Collecteurs 3 piquages à 90 ° - Type 4


ØB (mm) H1 (mm) H2 (mm)
125 143 140
160 153 150
200 153 250
250 143 250
315 143 250
355 143 250
400 143 250
450 143 250
500 153 230

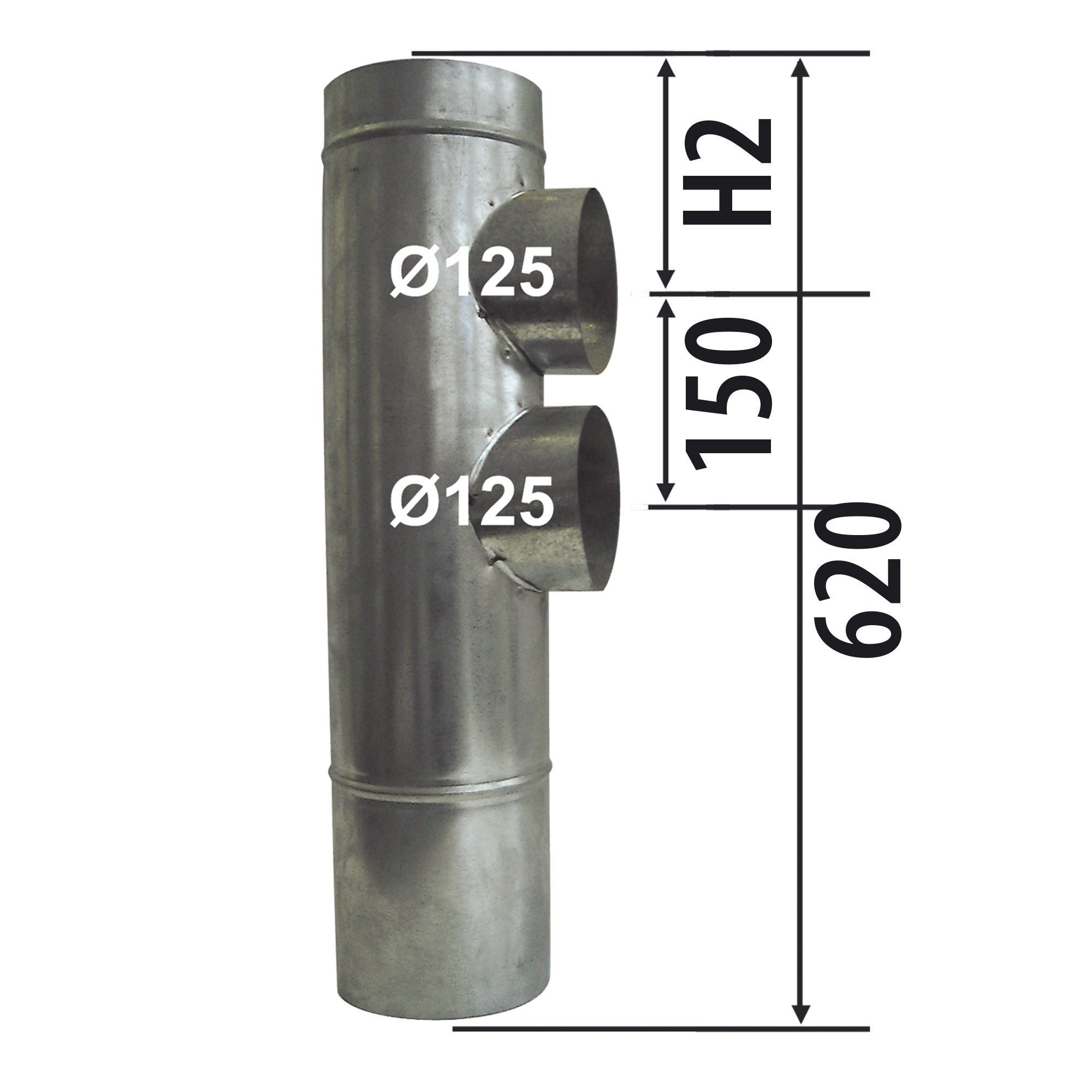

COET - COEV - COET AL - Collecteurs 2 piquages l’un au dessus de l’autre - Type 5



ØB (mm) H2 (mm)
160 122
200 122
250 122
315 122
355 122
400 162

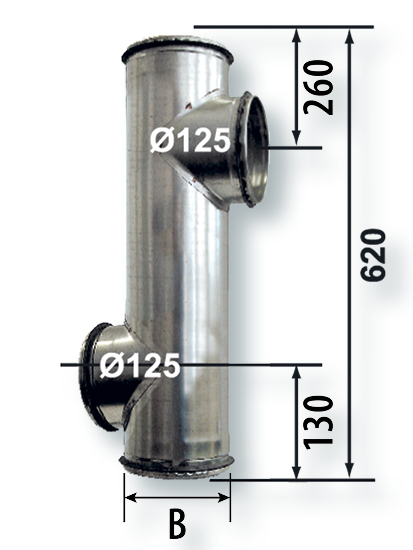

COEV - Collecteurs 2 piquages à 180° décalés - Type 6



ØB (mm)
125
160
200
250
315
