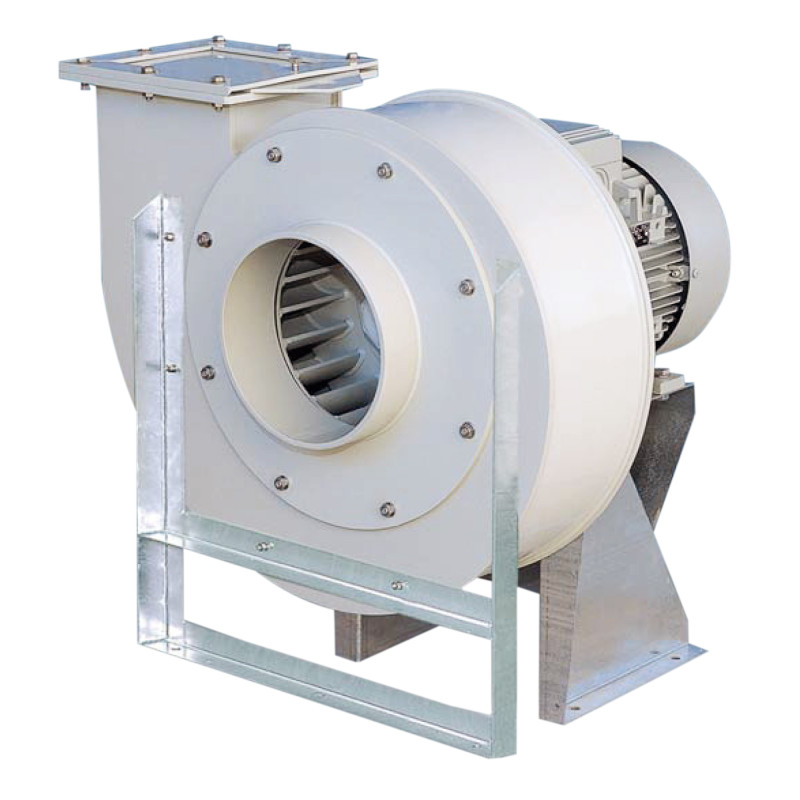

VSA - VSB - VSAT - VSBT
Ventiladores motorizados de polipropileno
Centrífugas - Acción < 32000 m3/h
Ver más grande
VSA - VSB - VSAT - VSBT
Nuevo producto
 |
ErP no aplicable Entorno corrosivo |
 |
- Anticorrosivo: polipropileno inyectado (PPH)
- Motor sin flujo de aire
- Muchos accesorios
- Versión ATEX: contáctenos
Solicitud :
Laboratorios. Extracción de campana extractora.
Ventiladores del tipo "antiácido" para atmósferas agresivas, resistentes a la mayoría de ácidos y disolventes para temperaturas de gas transportado por debajo de 60 ° C, 50 ° en versión ATEX. Condiciones del aire ambiente 40 ° C y 75%.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
2 modelos
Caudales de 100 a 32.000 m3/h.
2 rangos de presión estándar para cada modelo:
Construcción
Motorización
Accesorios
- Aficionados a las motos.
- Torretas (hasta tamaño 30).
Caudales de 100 a 32.000 m3/h.
2 rangos de presión estándar para cada modelo:
- VSB: motoventiladores de baja presión.
- VSA: motoventiladores de alta presión.
- VSBT: torretas de baja presión.
- VSAT: torretas de alta presión.
Construcción
- Voluta de polipropileno, resistente a los rayos UV, tornillos de acero inoxidable. Para ventiladores motorizados: regulables en 6 posiciones. Posición estándar: 0 LG.
- Turbina de acción equilibrada estática y dinámicamente, fabricada en polipropileno con buje de aluminio embebido en polipropileno.
- Descarga con brida rectangular, opcional circular. Junta anticorrosiva contra el riesgo de fugas de gas.
- Silla de apoyo con tornillos de acero inoxidable:
- Polipropileno para tallas 30/35.
- Acero galvanizado 42 / 50 / 60 / 70.
- Torretas: cubierta del motor en polipropileno resistente a factores ambientales.
Motorización
- Motor IP 55 clase F - S1 sin protección térmica. Los motores trifásicos aceptan variación de frecuencia (25-50 Hz), los motores monofásicos aceptan variación de tensión como opción.
- 1 velocidad monofásica 230V, 50Hz, 2, 4 o 6 polos.
- 1 velocidad trifásica 230/400V, 50Hz, 2, 4 o 6 polos hasta 5,5kW.
- 1 velocidad trifásica 400/690V, 50Hz, 2, 4 o 6 polos desde 7,5kW.
- 2 velocidades trifásicas 400V, 50Hz, devanados independientes de 4/6 polos.
- 2 velocidades trifásicas 400V, 50Hz, bobinado Dahlander de 2/4 polos.
Accesorios
- RPSB - RPSA: accesorio anticorrosivo para adaptar el orificio de brida rectangular a tubería circular. Gracias a la trampilla de estrangulación del flujo de aire es posible regular el rendimiento del ventilador.
- RPRB - RPRA: RPSB - RPSA accesorio sin brida de ajuste.
- TFSB - TFSA: Conexión bridada con salida inclinada provista de malla protectora. Gracias a la trampilla de estrangulación del flujo de aire es posible regular el rendimiento del ventilador. Disponible versión TEFB-TEFA sin bridas.
- Conjunto válvula check de salida MSGX: aletas cerradas por gravedad impidiendo el retorno de aire al ventilador.
- Cobertor de motor CPMX de PVC destinado a proteger el motor contra los agentes atmosféricos.
- Drenaje de voluta SCCX: manguito de expulsión circular para la descarga de líquido de condensación y agua de lluvia. Soldado directamente a la carcasa del ventilador.
- Manguito flexible de PVC GTX: accesorio de PVC anticorrosivo para conectar el orificio de aspiración/descarga a la tubería circular de 160 mm de longitud.
- Gorro de lluvia CMN: salida de aire vertical de PVC, equipado con un capuchón protector que impide la entrada de lluvia. Tiene un extremo hembra.
- Ejecución de descarga vertical para torretas RJVX.

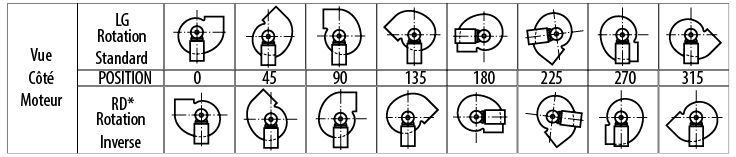

Dirección de rotación y posición
VSA 50, 60 y 70
VSB 50, 60 y 70

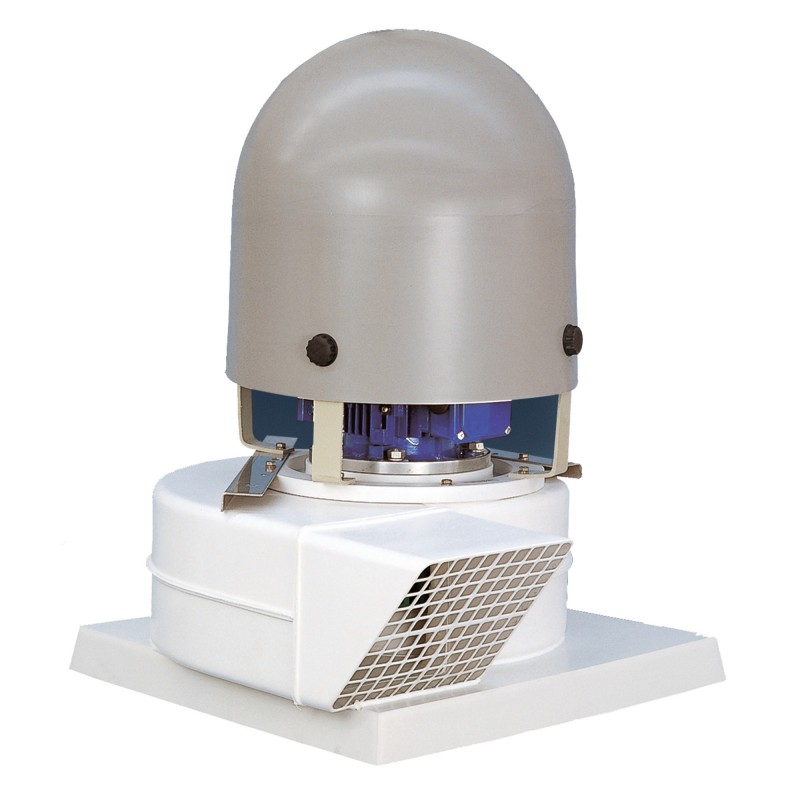

Torretas centrífugas de polipropileno VSBT - VSAT
* Rotación no disponible para ventiladores motorizados VSB 14 / VSA 20 y VSA 30 o ATEX

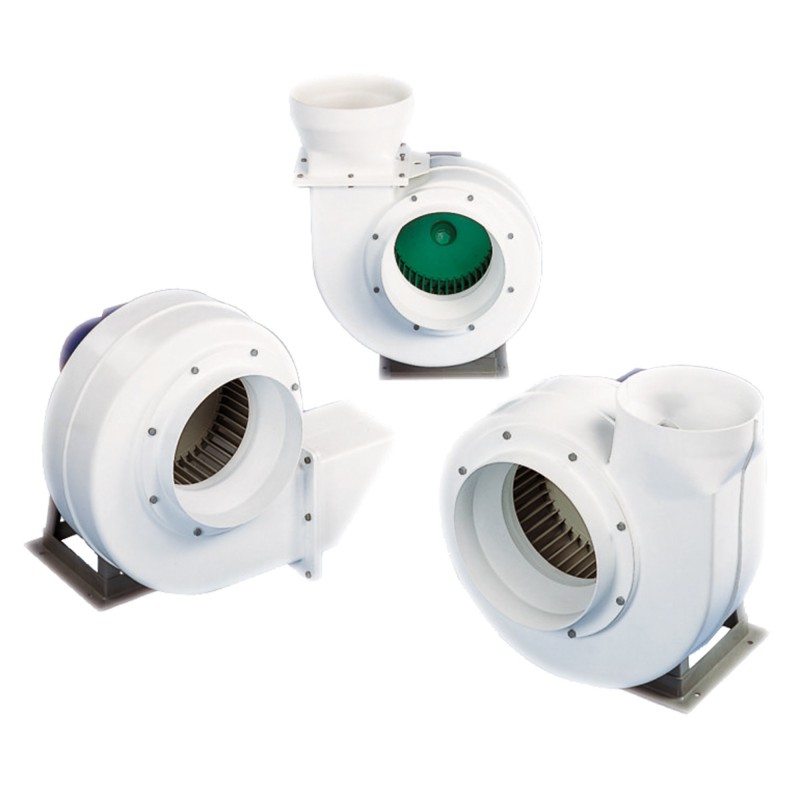

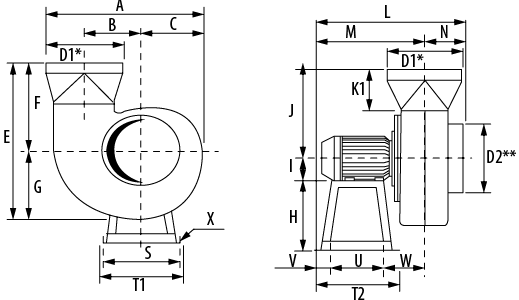

Ventiladores centrífugos de polipropileno
Descarga con brida "B" (estándar)
Descarga circular "A" (bajo pedido para VSB 14 a 30 y VSM 25)
* Mujer hombre

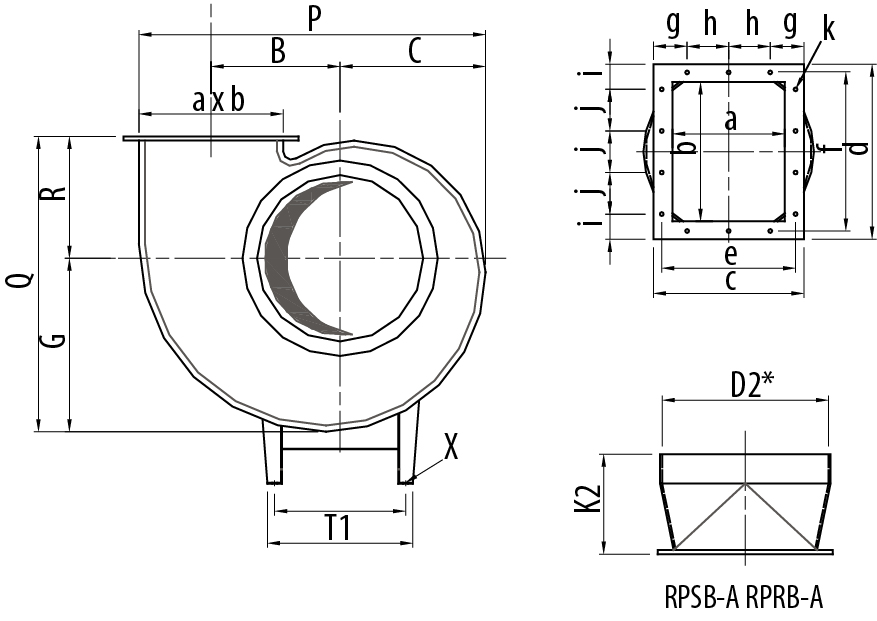

RPSB o RPSA: Salida adaptador circular con brida regulable, diámetros hembra. Disponible versión no ajustable.
|
Tipo |
A |
B |
C |
Ø D1 |
Ø D2 |
E |
F |
G |
H |
J |
K2 |
L |
M |
N |
P |
Q |
R |
|
VSB 14 |
284 |
103 |
118 |
125 |
125 |
3245 |
189 |
1.355 |
130 |
189 |
95 |
317 |
245 |
72 |
263,5 |
241,5 |
106 |
|
VSB 20 |
418 |
148 |
170 |
200 |
200 |
501 |
300 |
201 |
200 |
300 |
168 |
420 |
300 |
120 |
398 |
349 |
148 |
|
VSB 23 |
484,5 |
182,5 |
202 |
200 |
250 |
456 |
220 |
236 |
250 |
220 |
155 |
504,5 |
359,5 |
145 |
467 |
411 |
175 |
|
VSB 24 |
520 |
185 |
210 |
250 |
250 |
570 |
320 |
250 |
250 |
320 |
160 |
486,5 |
357,5 |
129 |
495 |
428 |
178 |
|
VSB 25 |
520 |
185 |
210 |
250 |
250 |
570 |
320 |
250 |
250 |
320 |
160 |
486,5 |
357,5 |
129 |
495 |
428 |
178 |
|
VSB 30 |
598 |
222 |
251 |
250 |
315 |
545 |
245 |
300 |
310 |
245 |
170 |
565 |
380 |
185 |
593 |
515 |
215 |
|
VSB 35 |
259 |
297 |
355 |
353 |
320 |
210 |
660 |
450 |
210 |
696 |
628 |
275 |
|||||
|
VSB 42 |
310 |
357 |
400 |
424 |
410 |
230 |
810 |
565 |
245 |
834,5 |
724 |
300 |
|||||
|
VSA 20 |
139,5 |
157 |
160 |
177 |
200 |
120 |
370 |
285 |
85 |
349 |
325 |
148 |
|||||
|
VSA 25 |
175 |
193 |
160 |
219 |
250 |
120 |
459 |
355 |
104 |
433 |
394 |
175 |
|||||
|
VSA 30 |
210,5 |
237 |
200 |
269 |
310 |
265 |
155 |
525 |
494 |
225 |
|||||||
|
VSA 35 |
246 |
273 |
225 |
311 |
320 |
265 |
175 |
609 |
566 |
255 |
|||||||
|
VSA 42 |
296,5 |
327 |
280 |
373 |
410 |
265 |
205 |
731 |
673 |
300 |
| VSA | VSB | |||||||||||||||||||||
| Tipo | 20-2 | 20-4 | 25-2 | 25-4 | 30-2 | 30-4 | 14 | 20-2 | 20-4 | 20-6 | 23-4 | 23-6 | 24-2 | 24-4 | 24-6 | 25-4 | 25-6 | 30-4 | 30-6 | 35-4 | 35-6 | 42 |
| I (altura eje en mm) |
71 | 63 | 90 | 71 | 100 | 80 | 63 | 80 | 63 | 71 | 80 | 71 | 90 | 80 | 71 | 80 | 71 | 90 | 80 | 100 | 90 | 132 |
|
Tipo |
S |
T1 |
T2 |
U |
V |
W |
Ø X |
a |
b |
c |
d |
e |
f |
g |
h |
i |
j |
nbs x Ø k |
|
VSB 14 |
175 |
200 |
200 |
130 |
35 |
80 |
10 |
85 |
85 |
135 |
135 |
12,5 |
110 |
12,5 |
110 |
4x7,5 |
||
|
VSB 20 |
215 |
240 |
240 |
170 |
35 |
95 |
10 |
160 |
130 |
210 |
180 |
194 |
164 |
20 |
2x85 |
90 |
8x7 |
|
|
VSB 23 |
255 |
280 |
280 |
175 |
52,5 |
132 |
10 |
165 |
165 |
221 |
221 |
10, |
2x100 |
12 |
2x98.5 |
8x7 |
||
|
VSB 24 |
255 |
280 |
280 |
175 |
52,5 |
130 |
10 |
200 |
160 |
266 |
228 |
13 |
3x80 |
13 |
2x101 |
10x7 |
||
|
VSB 25 |
255 |
280 |
280 |
175 |
52,5 |
130 |
10 |
200 |
160 |
266 |
228 |
13 |
3x80 |
13 |
2x101 |
10x7 |
||
|
VSB 30 |
234 |
260 |
275 |
175 |
50 |
155 |
12 |
240 |
195 |
306 |
265 |
282 |
241 |
53 |
2x100 |
82,5 |
100 |
10x9 |
|
VSB 35 |
285 |
320 |
300 |
200 |
50 |
170 |
12 |
280 |
225 |
356 |
305 |
326 |
275 |
28 |
3x100 |
102,5 |
100 |
12x9 |
|
VSB 42 |
315 |
350 |
350 |
250 |
50 |
197 |
12 |
335 |
270 |
421 |
362 |
381 |
322 |
60,5 |
3x100 |
81 |
2x100 |
14x9 |
|
VSA 20 |
215 |
240 |
240 |
170 |
35 |
80 |
10 |
105 |
90 |
150 |
140 |
130 |
120 |
30 |
1x90 |
70 |
6x9 |
|
|
VSA 25 |
255 |
280 |
280 |
175 |
52,5 |
112 |
10 |
130 |
115 |
180 |
180 |
160 |
160 |
10 |
2x80 |
10 |
2x80 |
8x7 |
|
VSA 30 |
234 |
260 |
275 |
175 |
50 |
130 |
12 |
155 |
140 |
221 |
210 |
200 |
186 |
10,5 |
2x100 |
12 |
2x93 |
3x9 |
|
VSA 35 |
285 |
320 |
300 |
200 |
50 |
140 |
12 |
180 |
160 |
356 |
240 |
226 |
210 |
15 |
2x100 |
15 |
2x105 |
3x9 |
|
VSA 42 |
315 |
350 |
350 |
250 |
50 |
160 |
12 |
215 |
195 |
301 |
287 |
261 |
247 |
20 |
2x100 |
93,5 |
100 |
2x9 |

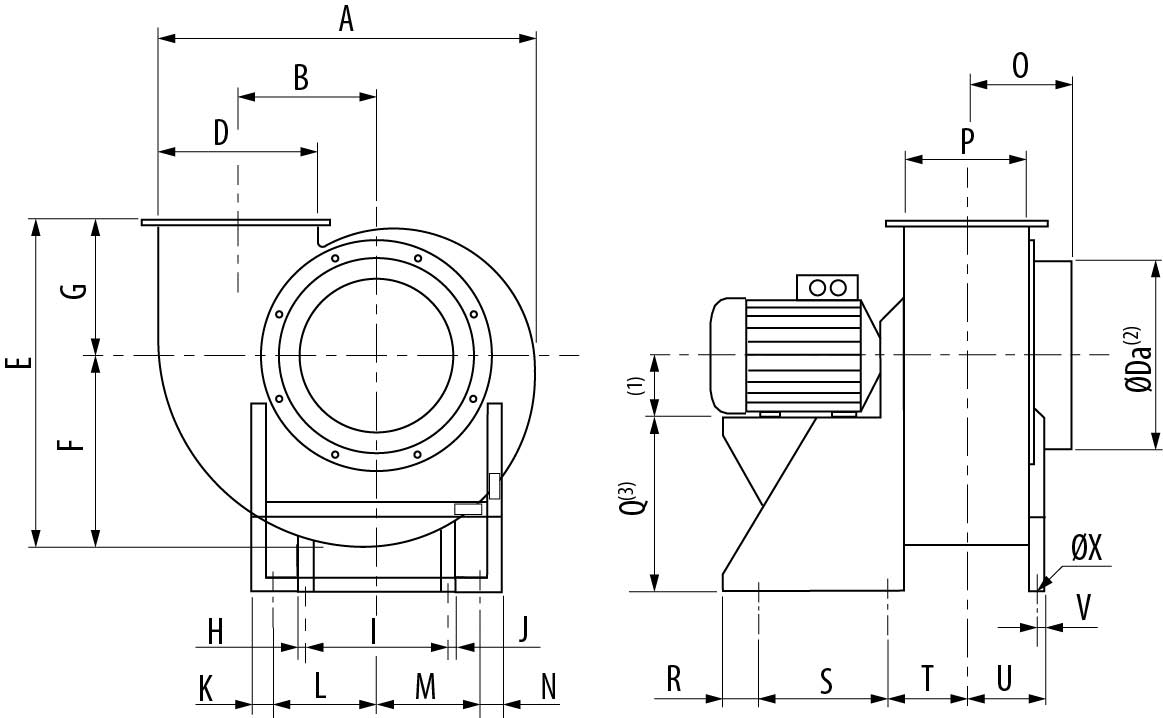

VSA 50, 60 y 70
| Tipo | A | B | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | X | Da |
| VSA 50 | 867 | 352,5 | 255 | 791 | 441 | 350 | 20 | 380 | 20 | - | - | - | - | 235 | 230 | 470 | 60 | 360 | 190 | - | - | - | 315 |
| VSA 60 | 1037 | 421 | 310 | 937 | 527 | 410 | 25 | 450 | 25 | 60 | 335 | 335 | 60 | 270 | 275 | 540 | 60 | 360 | 215 | 195 | 25 | 14 | 400 |
| VSA 70 | 1209 | 492 | 360 | 1088 | 613 | 475 | 25 | 520 | 25 | 70 | 385 | 385 | 70 | 300 | 320 | 700 | 70 | 350 | 245 | 220 | 25 | 14 | 450 |

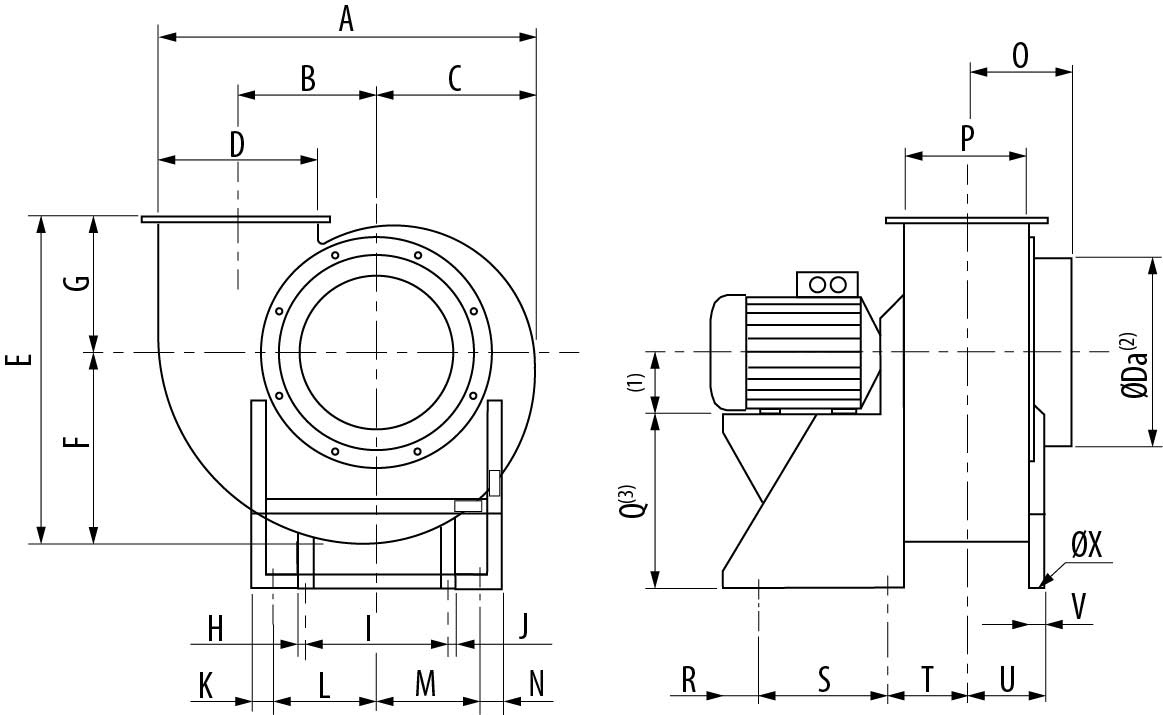

VSB 50, 60 y 70
| Tipo | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | X | Da |
| VSB 50 | 993 | 370 | 423 | 400 | 861 | 503 | 358 | 20 | 380 | 20 | 60 | 275 | 275 | 60 | 280 | 320 | 470 | 60 | 360 | 231 | 208 | 20 | 14 | 500 |
| VSB 60 | 1191 | 444 | 507 | 480 | 1029 | 603 | 426 | 25 | 450 | 25 | 60 | 335 | 335 | 60 | 325 | 385 | 540 | 60 | 360 | 270 | 250 | 25 | 14 | 600 |
| VSB 70 | 1387 | 518 | 483 | 560 | 1193 | 701 | 492 | 25 | 520 | 25 | 70 | 385 | 385 | 70 | 365 | 450 | 700 | 70 | 350 | 310 | 285 | 25 | 14 | 700 |

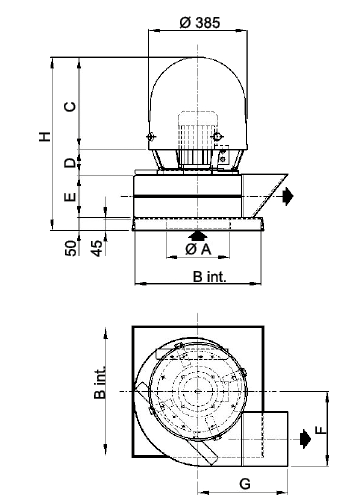

Torretas centrífugas de polipropileno VSBT - VSAT
|
Modelo |
Ø A |
B |
C |
D |
E |
F |
G |
H |
|
VSBT 14 |
125 |
293 |
280 |
93 |
89 |
153 |
210 |
512 |
|
VSBT 20 |
200 |
391 |
360 |
104 |
136 |
235 |
292 |
650 |
|
VSBT 24 |
250 |
491 |
360 |
99 |
166 |
290 |
351 |
675 |
|
VSBT 25 |
250 |
491 |
360 |
99 |
166 |
290 |
351 |
675 |
|
VSBT 30 |
315 |
602 |
360 |
113 |
202 |
347 |
424 |
725 |
|
Modelo |
Ø A |
B |
C |
D |
E |
F |
G |
H |
|
VSAT 20 |
160 |
391 |
360 |
104 |
94 |
200 |
253 |
608 |
|
VSAT 25 |
160 |
491 |
360 |
99 |
120 |
247 |
310 |
629 |
|
VSAT 30 |
200 |
602 |
360 |
113 |
150 |
297 |
392 |
673 |
