CMT ATEX

Ventiladores motorizados ATEX

Centrífugas - Acción < 16000 m3/h

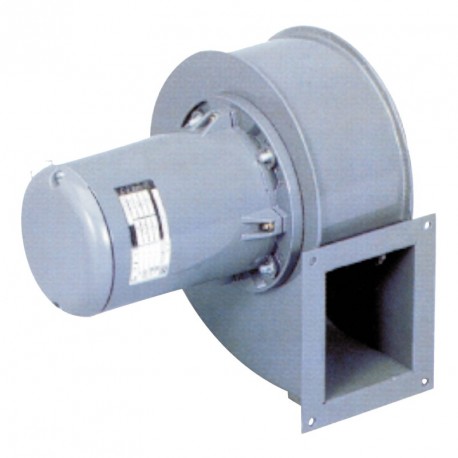

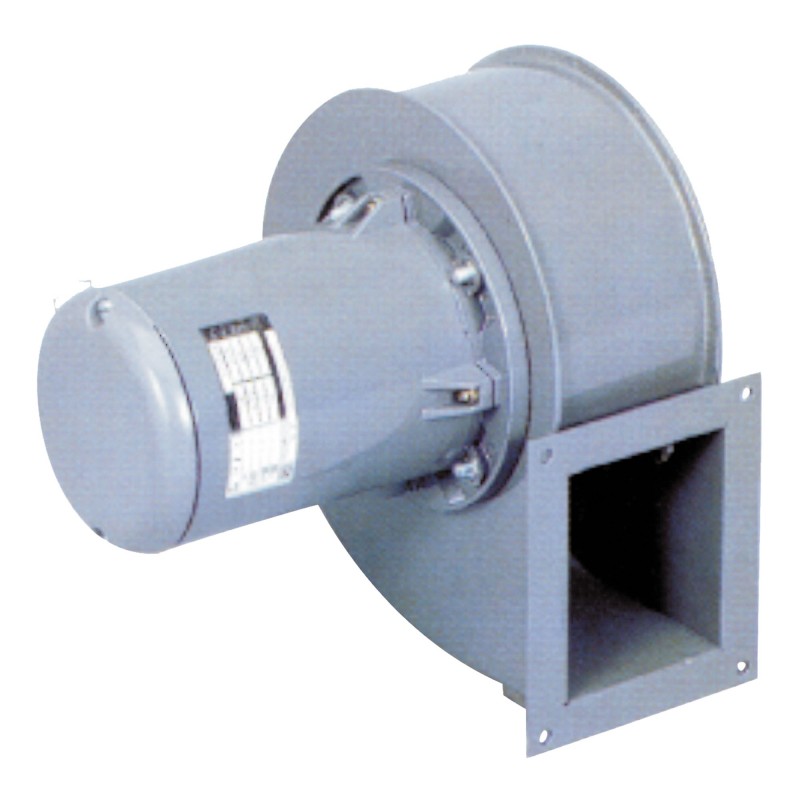

CMT Serie 1 Ver más grande

CMT ATEX

Ventiladores motorizados ATEX


Centrífugas - Acción < 16000 m3/h

Pic-Non-conforme-ErP.jpg ErP no aplicable
Pic-ATEX.jpg PIC-Logiciel.jpg

  • Conformidad con ATEX Zona 1 y 2 Gas, Zona 22 Polvo
  • CMT Exd a prueba de explosiones
  • CMT Exe mayor seguridad
  • Protección de caja CMT Extc
  • Presión hasta 2.500 Pa.

Solicitud

Procesos industriales, ventilación de máquinas.
Extracción de aire o ventilación de locales cuya atmósfera contenga uno o más compuestos explosivos.
Motor en acoplamiento directo 2 o 4 polos que ofrece un amplio rango de presiones, hasta los tipos de instalaciones que requieran una alta presión disponible.
Temperatura de flujo de aire de -20 ° C a + 40 ° C.

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

CMT cumple con la directiva 2014/34/UE ATEX
  • ATEX Gas zonas 1 y 2: II 2G Exh IIB+H2 T4 Gb.
  • ATEX Dust Zone 22: II 3D Exh IIIC T125°C Dc para polvo conductor.
3 series:
  • Serie 1:
    • 5 tamaños: 120 / 140 / 160 / 180 / 200.
    • Caudales de 100 a 2.300 m3/h.
  • Serie 2:
    • 4 tamaños: 225 / 250 / 280 / 315.
    • Caudales de 300 a 7.100 m3/h.
  • Serie 3:
    • 4 tamaños: 355 / 400 / 450 / 500.
    • Caudales de 1.000 a 16.000 m3/h.

Construcción
  • Voluta de entrada simple con asiento de soporte del motor series 2 y 3, opcional en la serie 1, en chapa de acero protegida con pintura epoxi-poliéster gris, con placa de latón entre turbina y brida. 8 ángulos de rotación izquierda (LG) y derecha (RD), versión estándar LG 270.
  • Adecuado para ambientes de clase de corrosión C3.
  • Campana de succión de latón.
  • Turbina de acción de acero galvanizado, montada en acoplamiento directo con el motor, equilibrada dinámicamente según norma ISO 1940.
  • Todo el conjunto: turbina/voluta, forma un sistema antichispas.

Motorización
  • Motor trifásico de 2, 4 o 6 polos, IP66, IE1 o IE2, clase F, equipado con 3 sondas PTC.
    • 230/400V 50Hz hasta 4kW incluidos,
    • 400V 50Hz más allá de 4kW.
  • Acepta variación de frecuencia (Cf. Nociones prácticas en página ATEX).
  • Gama CMT II 2G Exh IIB+H2 T4 Gb equipada con motor Exdb IIC T4 Gb.
  • Gama CMT II 3D Exh IIIC T125°C Dc equipada con motor Extb IIIC T125°C Db.
  • La Serie 1 está equipada con motores con bridas B14.
  • Las series 2 y 3 están equipadas con motores de patas B3.
Selección de aficionados técnicos.

Ver dimensiones CMT

Cerca Abierto Especificaciones detalladas

Páginas de catálogo de texto (CT)

Cerca Abierto Precio de tarifa pública

Páginas de catálogo de precios (CP)

Cerca Abierto Instrucciones de instalación

Instrucciones de instalación (NT)

Cerca Abierto Certificados eléctricos / ATEX

Certificado ATEX (AATEX)
