CR2
Válvulas de retención circulares
Empotrable - Ø630 maxi
Ver más grande
CR2
Nuevo producto
 |
 |
- Válvula escalable en el sitio
- Clase de estanqueidad B según norma EN 1751
- Mecanismo universal UNIQ FDCB
Solicitud
Destinado a la compartimentación de edificios públicos (edificios públicos) y edificios de gran altura (edificios de gran altura).
Dispositivos de seguridad accionados (DAS) autocontrolados o controlados a distancia, destinados a restaurar las características de resistencia al fuego de paredes o pisos atravesados por un conducto en caso de incendio y aislar el área de desastre.
Úselo dentro de los edificios.
Se puede montar en cualquier posición (eje de la cuchilla instalado de 0 a 360 °).
Gama de válvulas validadas para su instalación a una distancia inferior al mínimo impuesto por la norma europea de ensayos, en paredes verticales y horizontales.
Para válvulas circulares, la distancia mínima se establece en 30 mm.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
9 tamaños: Ø200/Ø250/Ø315/Ø355/Ø400/Ø450/Ø500/Ø560/Ø630 mm.
4 mecanismos de control:
Descripción
CFTH: mecanismo simple autocontrolado
BOBI: mecanismo autocontrolado + teledirigido + escalable
BOBI ME: mecanismo autocontrolado + teledirigido + motorizado
UNIQ META: mecanismo autocontrolado + teledirigido + motorizado
Selección de aletas y persianas
4 mecanismos de control:
- CFTH: mecanismo simple autocontrolado.
- BOBI VD FDCB o BOBI VM FDCB: mecanismo escalable de control remoto.
- BOBI VD FDCB ME o BOBI VM FDCB ME: mecanismo motorizado controlado a distancia.
- UNIQ META VD/VM FDCB ME: mecanismo motorizado teledirigido.
Descripción
- Pérdida de presión muy baja (cuchilla móvil fina de 20 mm con junta de estanqueidad).
- Clase de impermeabilidad ATC 4 (B) según EN 1751 de serie en toda la gama (ATC 3 (C) como opción a partir de Ø315mm).
- Mecanismo de control completamente fuera de la pared.
- Túnel de acero galvanizado.
- Sello intumescente.
- Placa de posicionamiento para fácil montaje.
- Versión túnel extendido lg. 500 mm: consúltenos.

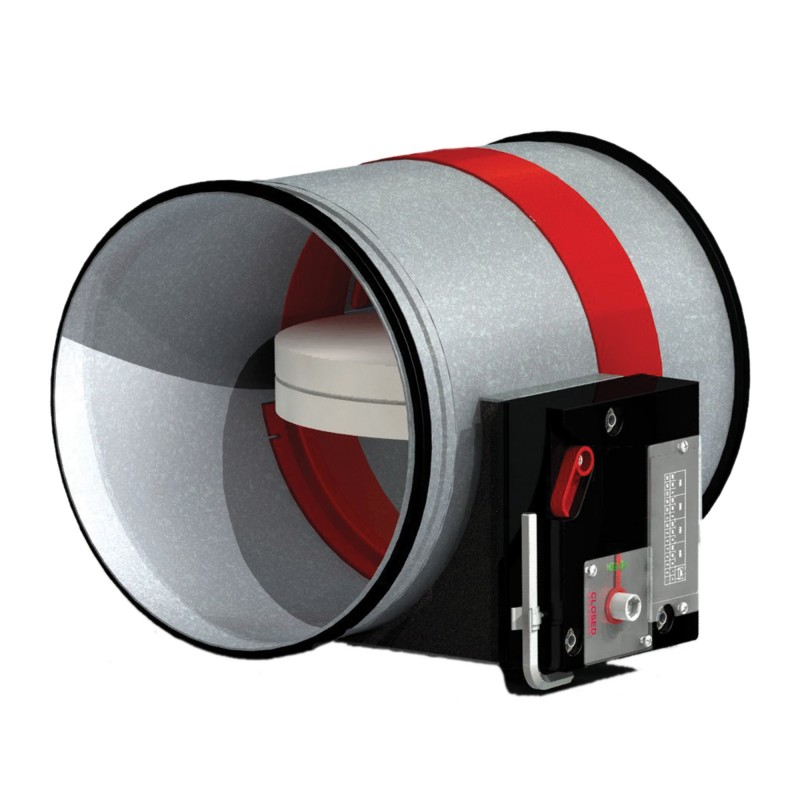

CFTH: mecanismo simple autocontrolado
- Cierre automático de la válvula cuando la temperatura en el conducto supera los 72°C (fusible térmico 72°).
- Reinicio manual de la válvula
- Contacto de inicio y fin de recorrido integrado, unipolar (CFTH FDCU) o bipolar (CFTH FDCB).

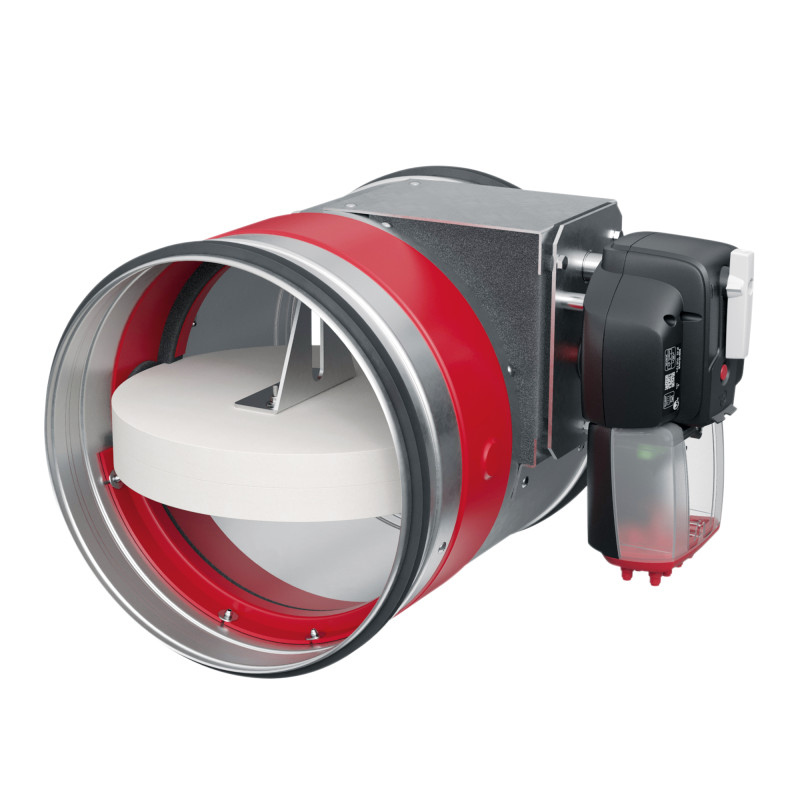

BOBI: mecanismo autocontrolado + teledirigido + escalable
- Cierre automático de la válvula cuando la temperatura en el conducto supera los 72°C (fusible térmico 72°).
- Cierre mediante bobina de liberación de corriente (BOBI VM 24/48 FDCB) o bobina de corte de corriente (BOBI VD 24/48 FDCB) a 24 o 48 V.
- Equipado de serie con contactos bipolares de inicio y fin de recorrido.
- Rearme manual de la válvula.
- Es posible reiniciarlo a distancia in situ añadiendo el kit ME BOBI.
BOBI ME: mecanismo autocontrolado + teledirigido + motorizado
- Igual que Bobi controlado a distancia.
- Reinicio remoto a través del motor integrado (BOBI VD FDCB ME o BOBI VM FDCB ME).

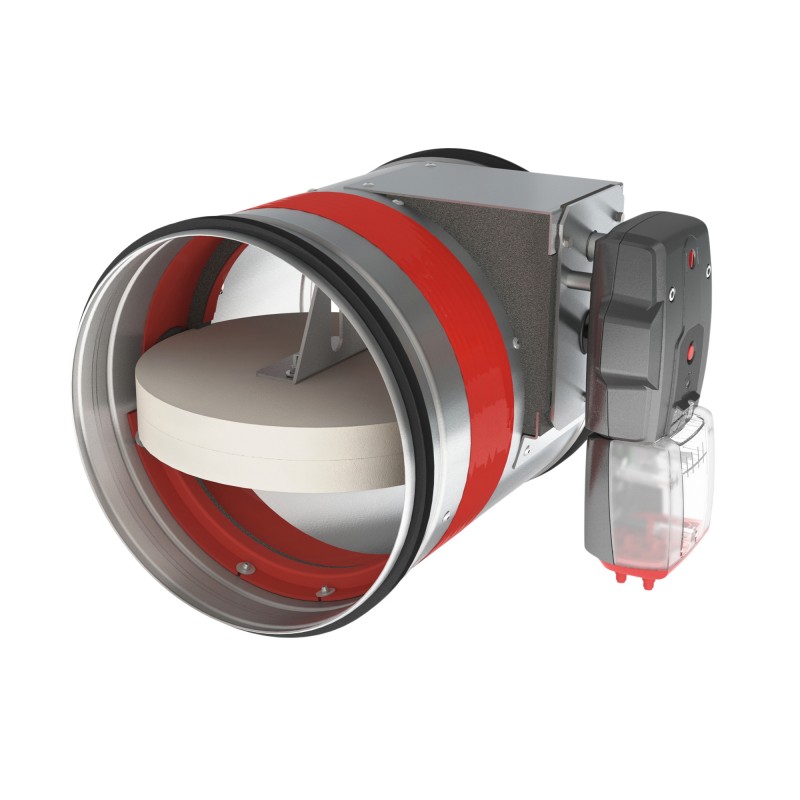

UNIQ META: mecanismo autocontrolado + teledirigido + motorizado
- Cierre automático de la válvula cuando la temperatura en el conducto supera los 72°C (fusible térmico 72°).
- Cierre mediante bobina de liberación de corriente (VD) o bobina de corte de corriente (VM) a voltaje de 24 o 48 V.
- Suministrado como estándar en VM. Cambiar a VD quitando un interruptor.
- Equipado de serie con contactos bipolares de inicio y fin de recorrido.
- Para pruebas, rearme “manual” mediante motor alimentado por batería de 9V incluida (20 rearmes/2 años).
- Reinicio remoto a través del motor integrado.
Selección de aletas y persianas
Saliente de la hoja
| Diámetro (mm) | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| incógnita | - | - | - | - | - | 15 | 60 |
| y | 24 | 44 | 66 | 91 | 116 | 146 | 181 |
CR2-CFTH
En
CR2-CFTH
Diámetro ≥ 315 mm
CR2 META UNIQ
| Diámetro 315 mm | |||
| Mecanismos | |||
|
CFTH |
BOBI |
META UNIQ |
|
|
PAG |
81 |
121 |
121 |
|
Q |
182 |
303 |
303 |
|
O |
58 |
60 |
60 |
| Diámetro ≥ 315 mm | |||
| Mecanismos | |||
|
CFTH |
BOBI |
META UNIQ |
|
|
PAG |
85 |
122 |
122 |
|
Q |
182 |
303 |
303 |
|
O |
156 |
157 |
157 |
Peso (kg)
|
Ø200 |
Ø250 |
Ø315 |
Ø355 |
Ø400 |
Ø450 |
Ø500 |
Ø560 |
Ø630 |
|
7 |
8 |
11 |
13 |
16 |
18 |
21 |
24 |
28 |
Reserva (mm)
|
Tipo de montaje |
Material |
Dimensiones |
|
|
Losa/pared maciza |
Concreto |
Ø |
Øn + 80 |
|
Pared flexible |
Cartón de yeso baldosas de yeso |
|
Øn + 80 |
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Páginas del catálogo - Otro
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Instrucciones de instalación (NT) Otros
Certificados de extracción de humo / fuego
Certificación CE de extracción de humos (CCCE)
Certificados de desempeño / medioambiente
Certificado NF (CNF)
Declaración de prestaciones (DOP)
Asistencia con recetas
Texto de especificación (TP)
Documentos comerciales
AEROPORT TERMINAL 1 - SAINT EXUPERY - LYON
Aeropuertos
69 - Ródano
Année : 2016
Maître d'ouvrage : AÉROPORTS DE LYON
BET Fluides : CAP INGELEC
Installateur : ENGIE AXIMA (dep. 69)
Architecte : ROGERS STIRK HARBOUR / CHABANNE
Productos instalados:
ECOLE ROCKEFELLER
Educación especializada
69 - Ródano
Année : 2018
Maître d'ouvrage : SERL LYON (69)
BET Fluides : AIA (69)
Installateur : MOOS SA (dep. 69)
Architecte : VURPAS ARCHITECTES LYON (69)
Productos instalados:
GROUPE SCOLAIRE P ET M CURIE - MONTEREAU
Escuelas primarias
77 - Sena y Marne
Année : 2016
Maître d'ouvrage : VILLE DE MONTEREAU
BET Fluides : SCOPING
Installateur : E2TH (dep. 77)
Architecte : SEMON RAPAPORT
Productos instalados:
LYCEE SAINT JOSEPH - THONES
Instituto
74 - Alta Saboya
Année : 2015
BET Fluides : BETER ET CACHAT
Installateur : HELLE SN (dep. 74)
Architecte : AER
Productos instalados:
MEDIATHEQUE L'AGORA - METZ
Mediateca
57 - Mosela
Année : 2018
Maître d'ouvrage : VILLE DE METZ
BET Fluides : OTE INGENIERIE
Installateur : LORRY SAS (dep. 57)
Architecte : BERNARD ROPA
Productos instalados:
PISCINE ET PATINOIRE MUNICIPALE DE ROYE
Piscinas / Centros acuáticos
80 - Suma
Année : 2019
Maître d'ouvrage : VILLE DE ROYE (80)
Installateur : MISSENARD QUINT B (dep. 62)
Architecte : DEPRICK ET MANIAQUE
Productos instalados:
↑
