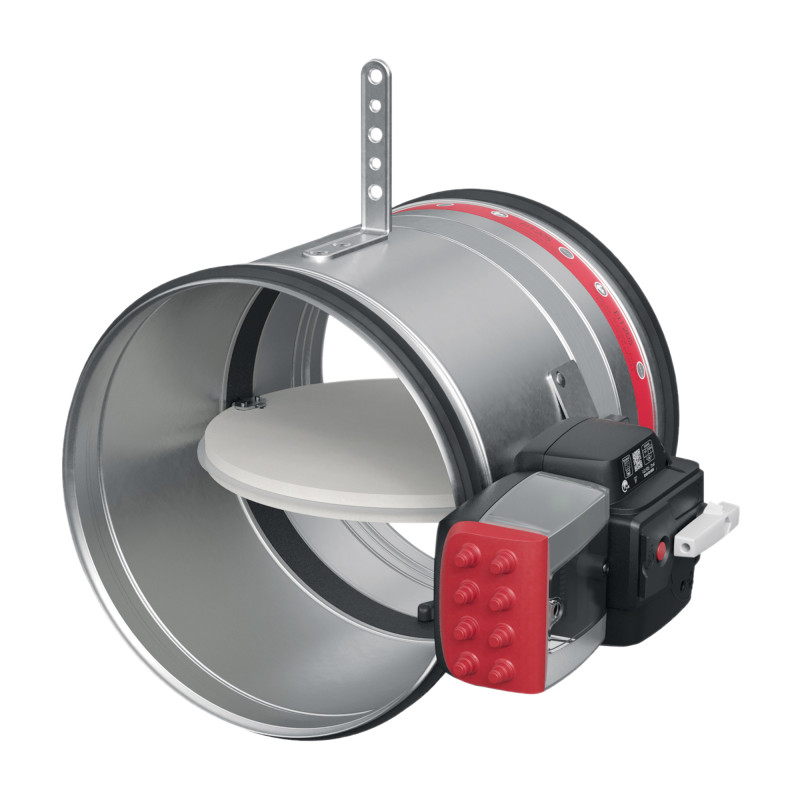

CR120
Válvulas de retención circulares
Empotrado - Baja caída de presión - Ø315 maxi
Ver más grande
CR120
Nuevo producto
 |
 |
- Clase de estanqueidad C según EN 1751
- Mecanismo Universal UNIQ FDCB
- Válvula escalable en sitio
- Baja caída de presión
- Ligero
Solicitud
Destinado a la compartimentación de ERP (Establecimientos Receptores de Público) e IGH (Edificios en Altura).
Dispositivos de Seguridad Actuados (DAS) autocontrolados o controlados a distancia, destinados a restaurar las características de resistencia al fuego de las paredes o pisos atravesados por un conducto en caso de incendio y para aislar el área del desastre.
Uso en el interior de edificios.
Montaje posible en todas las posiciones.
Gama de compuertas que pueden instalarse a una distancia inferior a la mínima impuesta por la norma de ensayo europea, en paredes verticales y horizontales (30 mm para compuertas circulares).
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
6 tamaños: Ø100 / Ø125/ Ø160/ Ø200/ Ø250/ Ø315 mm.
Montaje empotrado.
4 mecanismos de control:
Descripción
MFUS: mecanismo simple autocontrolado
BOBI: mecanismo autocontrolado + teledirigido + escalable
BOBI ME: mecanismo autocontrolado + teledirigido + motorizado
UNIQ META: mecanismo autocontrolado + teledirigido + motorizado
Selección de aletas y persianas
Montaje empotrado.
4 mecanismos de control:
- MFUS: mecanismo simple autocontrolado.
- BOBI VD FDCB o BOBI VM FDCB: mecanismo escalable de control remoto.
- BOBI VD FDCB ME o BOBI VM FDCB ME: mecanismo motorizado controlado a distancia.
- UNIQ META VD/VM FDCB ME: mecanismo motorizado teledirigido.
Descripción
MFUS: mecanismo simple autocontrolado
- Cierre automático de la válvula cuando la temperatura en el conducto supera los 72°C (fusible térmico 72°).
- Reinicio manual de la válvula
- Contacto integrado de inicio y fin de viaje (MFUS FDCU).
BOBI: mecanismo autocontrolado + teledirigido + escalable
- Cierre automático de la válvula cuando la temperatura en el conducto supera los 72°C (fusible térmico 72°).
- Cierre mediante bobina de liberación de corriente (BOBI VM 24/48 FDCB) o bobina de corte de corriente (BOBI VD 24/48 FDCB) a 24 o 48 V.
- Equipado de serie con contactos bipolares de inicio y fin de recorrido.
- Rearme manual de la válvula.
- Es posible reiniciarlo a distancia in situ añadiendo el kit ME BOBI.
BOBI ME: mecanismo autocontrolado + teledirigido + motorizado
- Igual que Bobi controlado a distancia.
- Reinicio remoto a través del motor integrado (BOBI VD FDCB ME o BOBI VM FDCB ME).
UNIQ META: mecanismo autocontrolado + teledirigido + motorizado
- Cierre automático de la válvula cuando la temperatura en el conducto supera los 72°C (fusible térmico 72°).
- Cierre mediante bobina de liberación de corriente (VD) o bobina de corte de corriente (VM) a voltaje de 24 o 48 V.
- Suministrado como estándar en VM. Cambiar a VD quitando un interruptor.
- Equipado de serie con contactos bipolares de inicio y fin de recorrido.
- Para pruebas, rearme “manual” mediante motor alimentado por batería de 9V incluida (20 rearmes/2 años).
- Reinicio remoto a través del motor integrado.
Selección de aletas y persianas

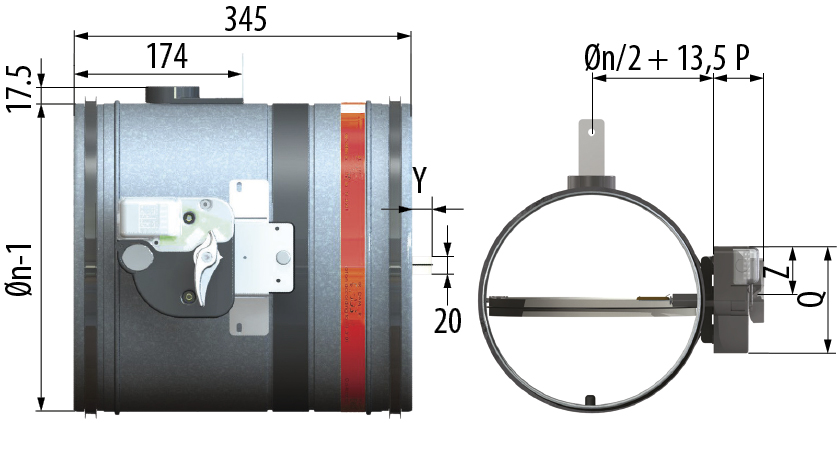

Voladizo de la cuchilla: 20 mm en el lado Y solo para Ø315 mm.
| Mecanismos | |||
|
MFUS |
BOBI |
UNIQ |
|
|
PAG |
72 |
92 |
92 |
|
Q |
123 |
136 |
136 |
|
O |
70 |
83 |
83 |
Peso
|
Ø100 |
Ø125 |
Ø160 |
Ø200 |
Ø250 |
Ø315 |
|
|
MFUS |
1.60 |
1,80 |
2.10 |
2.60 |
3.30 |
4.20 |
|
BOBI |
2,95 |
3.15 |
3.45 | 3,95 | 4.65 | 5.55 |
|
META UNIQ |
2,95 |
3.15 |
3.45 |
3,95 |
4.65 |
5.55 |
Reserva (mm)
|
Tipo de montaje |
Material |
Dimensiones |
|
Losa/pared maciza |
Hormigón armado/hormigón celular |
Øn + 80 |
|
Paredes flexibles |
cartón de yeso |
Øn + 80 |
|
Paredes flexibles |
cartón de yeso |
Øn + 80 |
