KSDE ECOWATT®

UTA de flujo simple

Compacto - Reacción - ECM < 24.000 M3/h

Flag Nouveau

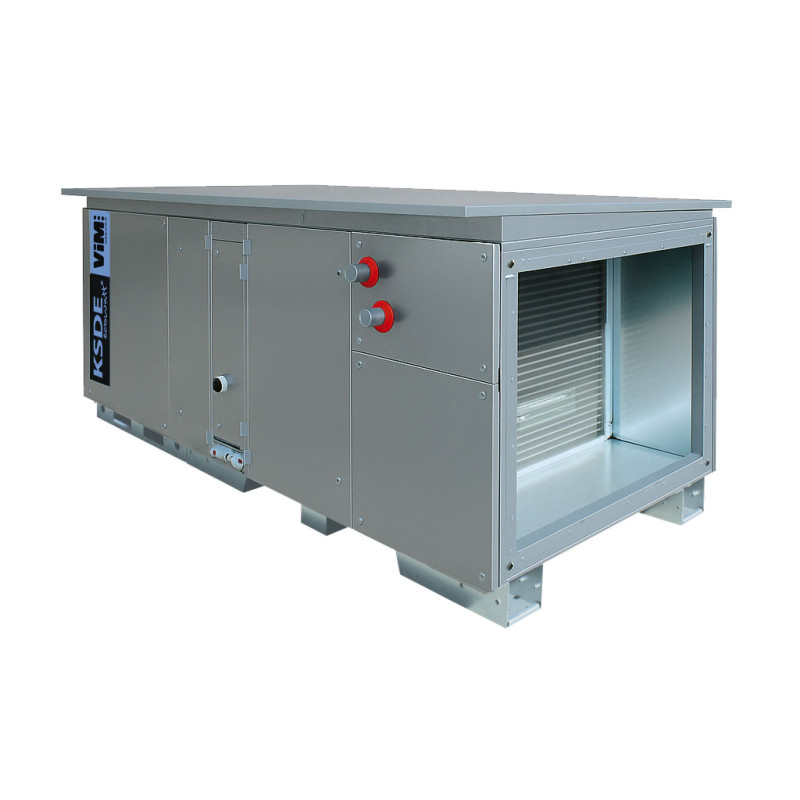

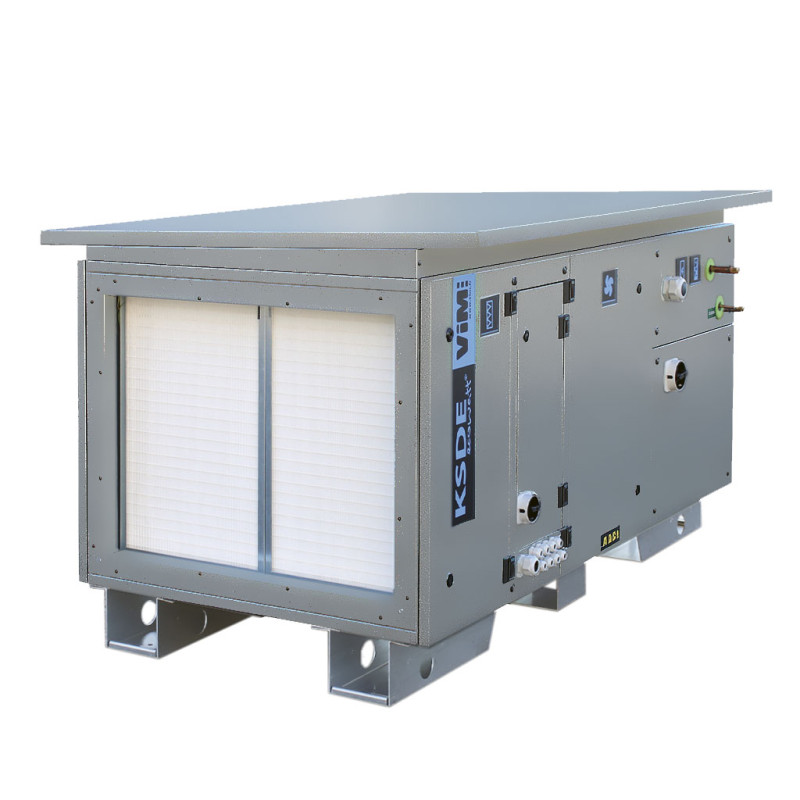

KSDE ECOWATT® Ver más grande

KSDE ECOWATT®

UTA de flujo simple


Compacto - Reacción - ECM < 24.000 M3/h

Conforme ErP 2018 - UVNR Conforme ErP 2018 - UVNR
filtros
Entregado como estándar: Filtros mini plisados FIFI M5 ePM10 75%.
Filtros adicionales disponibles como opción: FIFI F7 ePM1 55% Minipliegues HPE (alto rendimiento energético) / FIFI F9 ePM1 80% Miniplies de HPE.
Opciones adicionales en los tamaños 160 y 200: FIFI F7 ePM1 60% con bolsillos blandos / FIFI F7 ePM1 55% con bolsillos rígidos / FIFI F9 ePM1 85% con bolsillos blandos / FIFI F9 ePM1 80% con bolsillos rígidos.
Moteur ECM Débit ou pression régulés GTC Modbus et BACnet
Régulation Plug and Play OPTAIR CTA

  • Comunicación de control Modbus y BACnet
  • Alto nivel de acabado y rendimiento.
  • Ventilador de rueda libre con reacción
  • Aislamiento doble piel lana de roca 50 mm
  • Motor ECM de bajo consumo

Solicitud

Introducción de aire fresco, calefacción y/o refrigeración.
Instalación interior o exterior.
Temperatura del aire tratado -25 a +40°C.

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

Caudales de 2.000 a 24.000 m3/hora.
5 tamaños de bloque único 40 / 55 / 75 / 95 / 120 y 2 tamaños de bloque doble 160 y 200.
9 modelos según los tipos de baterías integradas:

Eléctrico Agua caliente Agua fría Agua reversible Relajación directa
EI
Extremo Izquierdo
FEI
CE
ES
Fondo de Cultura Económica
EX
CEI
ERRAR x2


Configuraciones:
  • Exterior con techo montado:
    • Expresión :servidumbre a la derecha,
    • ExG :servidumbre a la izquierda.
  • Interior sin techo:
    • D: servidumbre a la derecha,
    • G: servidumbre a la izquierda.

Regulación:
  • Autómata CORRIGO integrado específico VIM .
  • 3 modos de funcionamiento: caudal variable (VAV), caudal constante (CAV), presión constante (COP).
  • Comunicación Modbus RTU en el puerto RS485 o Modbus TCP/IP, BACnet IP o MSTP.
  • Control táctil remoto ETD2.
  • Caja de mezcla aislada KSDE CMI.

Descripción :
  • Clasificación según EN 1886: D1/L2/F9/T2/TB2 (pruebas TUV)
Construcción :
  • Construcción en línea, conexión mediante toma rectangular.
  • Acabado exterior en acero galvanizado prepintado, color gris oscuro RAL7024, resistencia a la corrosión C5, resistencia a los rayos ultravioleta RUV5 según EN 10169.
  • Interior en acero galvanizado Z275.
  • Estructura autoportante en paneles de doble piel de 50 mm.
  • Aislamiento con lana mineral de roca, espesor. 50 mm, densidad 40 kg/m3,
    • Conductividad térmica 0,037 W/(mk) (20/80°C).
    • Clasificación al fuego A1 según norma EN 13 501.1.
  • Ventilador de reacción tipo rueda libre metálico (incombustible A1) asociado a un motor conmutado electrónicamente ECM.
    Interruptor montado/cableado.
  • Marco de acero galvanizado Z275 de 3 mm de espesor.
  • Puertas de acceso a los componentes principales montadas sobre bisagras, apertura mediante tornillo de 1/4 de vuelta.
  • Registro sellado motorizado en el interior del CTA (opcional):
    • Doble función: protección anticongelante de baterías de agua y respuesta al artículo CH 38 del reglamento contra incendios en ER

Motorización
  • Motor trifásico con protección electrónica integrada:
    • KSDE 55 / 75 / 160: Trifásico 400 V, 50/60 Hz, IP54, clase B.
    • KSDE 40 / 95 / 120 / 200: Trifásico 400 V, 50/60 Hz, IP55, clase F.

Filtración
  • Filtros suministrados de serie: FIFI M5 ePM10 50 minifiltros de pliegues%.
  • Filtros adicionales disponibles como opción:
    • Filtros miniplisados HPE FIFI F7 ePM1 55%.
    • Filtros miniplisados HPE FIFI F9 ePM1 80%.
  • Opciones adicionales en tamaños 160 y 200:
    • Filtros de bolsa FIFI F7 ePM1 60%.
    • Filtros diedros FIFI F7 ePM1 55%.
    • Filtros de bolsa FIFI F9 ePM1 85%.
    • Filtros diedros FIFI F9 ePM1 80%.

Regulación
  • Regulación CORRIGO montada/cableada, integrada en la unidad en un compartimento dedicado, con control táctil remoto, que permite 3 modos de funcionamiento:
AJUSTES DEL CAUDAL APLICACIONES RECOMENDADAS
MODO VAV - FLUJO VARIABLE
Variación de la velocidad del ventilador
- Caudal en función de una señal 0-10 V procedente de la extracción, del mando a distancia, de una sonda externa (CO2, temperatura, humedad, etc.) o de un mando a distancia (M/A + variación). - Compensación, controlada por una extracción de cocina,
- Instalaciones monozona, que requieran adaptación de la ventilación en función de la ocupación.
MODO CAV - FLUJO CONSTANTE
Velocidad del ventilador ajustada a un caudal específico
- Entrada manual (m3/h) de 3 ajustes de caudal tipo 0-PV-GV-BOOST. Operación manual o por franja horaria.
- Visualización de valores en display, conmutación manual, por reloj o contacto externo.
- Instalaciones que requieran el control de uno o varios caudales específicos.
MODO COP - PRESIÓN CONSTANTE
Variación automática de la velocidad del ventilador para mantener una presión constante.
- Valor de presión constante medido mediante una sonda externa (opcional) ubicada en la red de conductos de soplado. - Instalaciones multizona, asociadas a modulación de caudales terminales.

KSDE se entrega en modo CAV, sin accesorios.


Baterías eléctricas EI/EIX/EIR
  • Resistencias de acero inoxidable 304L.
  • Termostatos de seguridad: un termostato con rearme automático, un termostato con rearme manual.
  • Control de tren de pulsos.
  • Post-ventilación.
  • Control de desprendimiento de carga posible dependiendo de las características de la batería: desprendimiento de carga total para baterías de 1 etapa y desprendimiento de carga parcial o total para baterías de 2 etapas.
  • La alimentación eléctrica trifásica de 400 V de la batería eléctrica está separada de la alimentación principal, de la regulación y de los ventiladores.

Agua caliente/baterías reversibles EC/ECF/ER/ERC/EIR
  • Batería de 2, 3, 4, 6 u 8 filas según modelo, con tubos de cobre, aletas de aluminio, marco de acero galvanizado; tubos de conexión roscados.
  • Conexión derecha o izquierda en la dirección del flujo de aire.
  • Protección antihielo mediante sonda de contacto.
  • Batería(s) montada(s) en la corredera, accesible a través de una trampilla lateral.
  • Bandeja de condensados y separador de gotas en acero inoxidable para versiones reversibles.
  • Válvula motorizada de 3 vías (24V) proporcional por señal (0-10V), opcional, no montada.

Batería de expansión directa EX / Batería de expansión directa eléctrica EIX: tamaños 40 a 120
  • Batería reversible de 1 o 2 circuitos en 4 filas para funcionamiento como condensador o evaporador; Tubos y colectores de cobre, aletas de aluminio, marco de acero galvanizado. Bandeja recolectora de condensados y separador de gotas en acero inoxidable.
  • Suministrar un kit CTA con la unidad de expansión directa (no suministrada) equipada con sus propias sondas y sistema de regulación de temperatura. En el caso de una batería de expansión directa, el regulador CORRIGO gestiona, además de la temperatura de precalentamiento en los modelos EIX, solo la ventilación y no gestiona la regulación de la temperatura en la salida de la batería DX.
  • Versión EIX: precalentamiento de batería de expansión directa con batería eléctrica. Control, consigna y post-ventilación de la batería de precalentamiento proporcionada por el Corrigo.
  • Regulación del modo COP no compatible con una batería de expansión directa.

Caja de mezclas CMI
  • Módulo de mezcla de 1 o 2 vías equipado con registro(s) motorizado(s) y sonda(s) de temperatura.
  • Construcción idéntica a KSDE con versiones interior y exterior.
  • Conjunto de succión CTA.
  • El módulo unidireccional permite cambiar la orientación de la entrada de aire fresco.
  • El módulo bidireccional permite mezclar aire fresco y aire interior en función del nivel de CO2 o de la temperatura o para reciclar.
  • El control de los registros motorizados está garantizado por la normativa KSDE.
  • Posibles opciones de posiciones para las entradas de aire fresco y de aire de retorno

Selección del tratamiento del aire
ECOWATT DE KSDE

Modelo interior 40 a 120

Modelo interior 160 - 200

Modelo para exterior 40 a 120



Modelo para exterior 160 - 200



Tallas A B C D E F G (excepto EI) G (EI) H I J K M O P Q
40 1774 716 546 546 850 155 120 54 574 574 160 570 322 955 950 585
55 1800 991 820 620 925 155 120 54 840 650 160 803 335 1232 1026 630
75 1864 988 820 830 1162 155 120 54 840 850 160 803 347 1232 1264 664
95 2000 1300 1094 830 1162 155 120 54 1140 850 160 1109 435 1541 1282 695
120 2350 1300 1094 1100 1460 155 120 54 1140 1150 160 1109 400 1541 1575 750
160 2800 1610 1210 1160 1485 140 100 65 1240 1216 160 1380 - 1820 1615 750
200 2800 1950 1515 1160 1485 140 100 65 1545 1216 160 1688 - 2120 1625 750


Tallas Peso KSDE (kg)
Modelo interior - Sin techo Modelo Exterior - Con techo
EI EIX / EIF EC ER EX ECF ERC ERR EI EIX / EIF EC ER EX ECF ERC ERR
40 285 307 249 264 256 271 279 286 307 329 271 286 278 293 301 308
55 328 356 295 314 304 323 333 342 355 383 322 341 331 350 360 369
75 392 431 367 391 378 406 419 430 420 459 395 419 406 434 447 458
95 456 504 436 479 450 484 513 527 491 539 471 514 485 519 548 562
120 516 579 505 563 524 568 607 626 557 620 546 604 565 609 648 667
160 671 732 655 772 687 732 817 844 719 780 703 820 735 780 865 892
200 881 952 876 1017 907 963 1073 1100 938 1021 933 1074 964 1020 1130 1157
