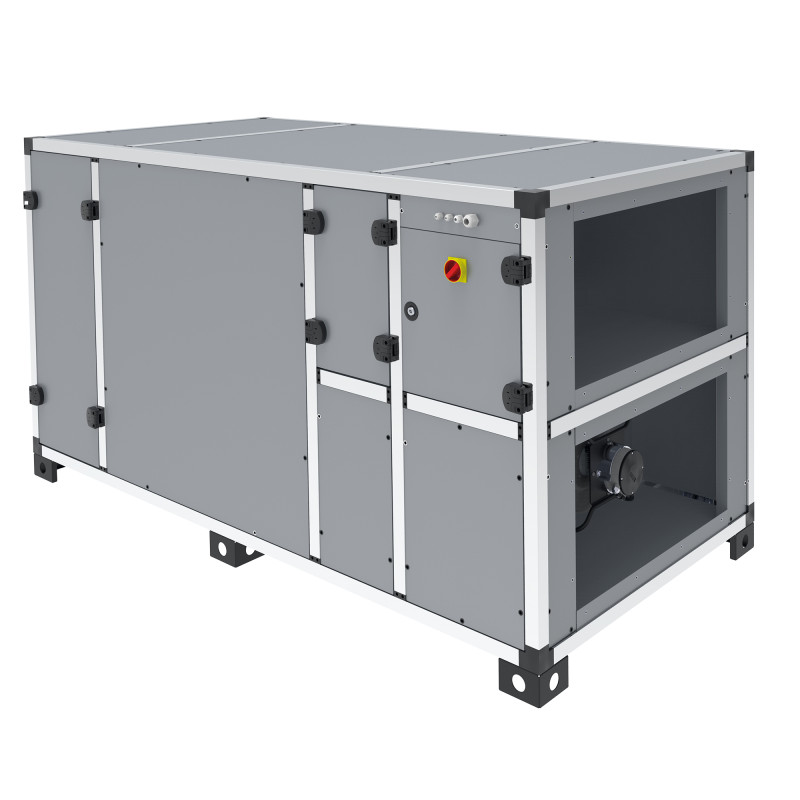

• Estructura autoportante en perfil de aluminio extruido, esquinas redondeadas.
• Panel de doble piel de 45 mm en acero aleado (Zn - Al - Mg) ZM310 para ambientes con corrosividad C4 durabilidad media o C5 durabilidad baja, aislamiento mediante espuma de poliuretano inyectada (42 kg/m3 – 0,0246W/mk) clasificación al fuego B-S2, d0 (M1).
• Construcción vertical con conexión en línea mediante tomas circulares dotadas de juntas de estanqueidad.
• Marco de acero galvanizado para montaje en suelo.
• Posibilidad de adaptar la posición de determinadas tomas en obra.
• Acceso a filtros, intercambiador, batería y ventilador desde el lateral.
• Purga de Ø1/2˝ para drenaje de condensados.

• Intercambiador de calor de placas de aluminio de contraflujo de alta eficiencia. Eficiencia térmica hasta el 90%.
• Bypass motorizado 100%, integrado en la unidad en la red de aire fresco.
• Servomotor monofásico de 3 puntos de 230 V controlado proporcionalmente mediante ajuste del tiempo de funcionamiento.

• Ventilador tipo rueda libre con reacción metálica (incombustible A1).
• Motor ECM de alta eficiencia, 400 V 50/60 Hz en tamaño 45, 230 V 50/60 Hz en otros tamaños.
• Control por señal 0…10V.
• CAD HR BASIC E/EI/EC 06: IP44 Clase B,
• CAD HR BASIC E/EI/EC 14 - 18 - 25 - 33: IP54 Clase B.
• CAD HR BASIC E/EI/EC 42 y 58: IP54 Clase F.
• Protección térmica electrónica.

Filtros suministrados de serie:

• Inyección de aire fresco: filtros miniplisados FIFI F7 ePM1 55%.
• Entrada de aire viciado: FIFI M5 ePM10 50 filtros plisados%.

Filtros opcionales disponibles:

• Soplando aire fresco:
  • Filtro plisado FIGR G4 Coarse 70% + Filtro mini-plisado FIFI F7 ePM1 55%,
  • Filtro plisado FIFI M5 ePM10 50% + Filtro mini-pliegue FIFI F9 ePM1 80%.
• Entrada de aire viciado: filtro de pliegues mini FIFI F7 ePM1 55%

• Conectado a la regulación, permite regular la temperatura del aire soplado.
• Equipado con termostato de seguridad con rearme automático (set point 55°C) y rearme manual (set point 70°C).

• Colocado al aire fresco antes del intercambiador, evita el riesgo de congelación en el intercambiador.
• Montado, cableado y controlado por el regulador.
• Termostato de seguridad con rearme automático (set point 55°C) y rearme manual (set point 70°C).

• Batería de agua de 2 filas (ER2R) o ER3R de 3 filas.
• Compuesto por tubos de cobre con aletas de aluminio sobre marco de acero galvanizado.
• Coleccionista de cobre.
• Tubo de conexión roscado.
• Salida de condensado que se conectará a un sifón cuando se utilice en condiciones de frío.
• Fuente de alimentación 230V/24V 10VA para alimentación de válvula de 2V o 3V, sonda de CO2, servomotor de registro de aire fresco...
