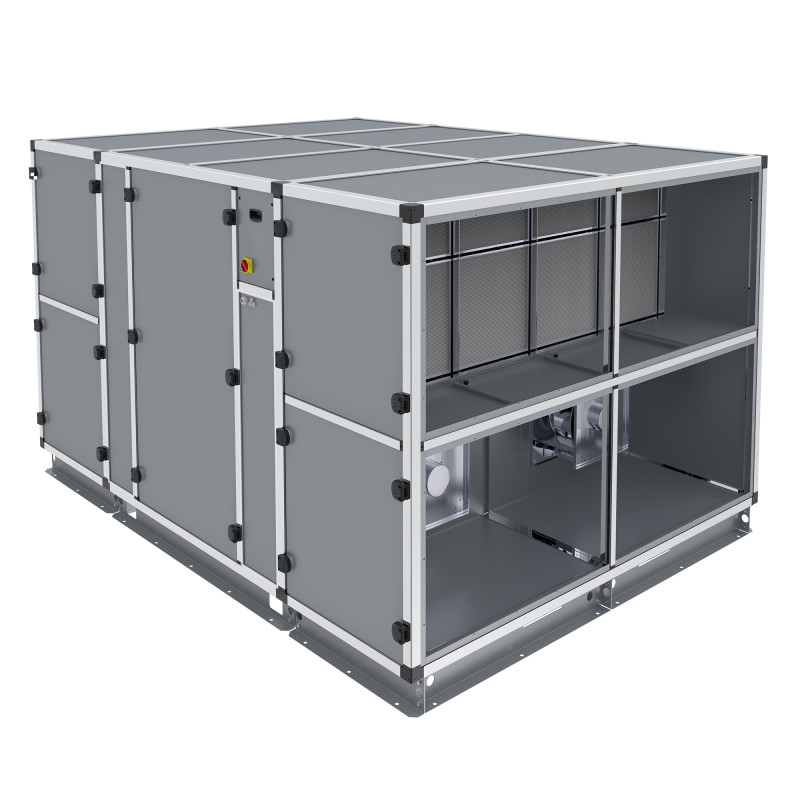

CAD HR BASIC XL
UTA de doble flujo V con intercambiador
Contracorriente - Reacción - ECM < 22.000 m3/h
Ver más grande
CAD HR BASIC XL
Nuevo producto
 |
Cumple con ErP 2018 - UVNR Motores EC variables |
Filtros
|
||
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
Intercambiador de calor de placas aire-aire producido por la empresa RECUTECH que participa en el programa Eurovent. Certificación para AAHE. |
- Alto flujo de aire
- Aislamiento de doble piel 45 mm
- Ventilador de reacción de rueda libre
- Motor ECM de bajo consumo
- Nueva regulación de comunicación Modbus / Bacnet
- Eficiencia térmica hasta 90%
Solicitud
Toma y extracción de aire con recuperación de calor en locales terciarios.
Instalación sobre pies o bastidor, interior o exterior con techo impermeable.
Regulación de la temperatura de soplado mediante batería eléctrica o batería de agua según modelo.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
5 Tamaños: 80 (8.000 m3/h), 105 (10.500 m3/h), 130 (13.000 m3/h), 170 (17.000 m3/h), 220 (22.000 m3/h).
10 modelos según los tipos de baterías integradas:
Posibilidad de batería fría o cambio de batería (caliente/fría) mediante módulo de batería BAER adicional.
Construcción vertical.
Conexión de conductos rectangulares en línea.
Nueva regulación EVCO integrada específica VIM .
CTA modular entregado en 3 partes:
Construcción
Intercambio
Bypass motorizado modulante
Motorización
Filtros
Batería de postcalentamiento eléctrico (DI)
Batería de agua caliente para regímenes de agua superiores a 60/40 HT - Alta temperatura
Batería de agua caliente para régimen de agua inferior a 60/40 BT - Baja temperatura
Batería anticongelante eléctrica - DD
Accesorios
BAER - Módulo de batería reversible frío/calor.
CSIL - Recinto acústico
10 modelos según los tipos de baterías integradas:
| Postcalentamiento eléctrico | Post-calentamiento de agua caliente | Anticongelante eléctrico | |
| mi | |||
| Depresión | ■ | ||
| EI | ■ | ||
| EDI | ■ | ■ | |
| CE | ■ | ||
| EDC | ■ | ■ | |
| BCE | ■ | ||
| EDCB | ■ | ■ |
Posibilidad de batería fría o cambio de batería (caliente/fría) mediante módulo de batería BAER adicional.
Construcción vertical.
Conexión de conductos rectangulares en línea.
Nueva regulación EVCO integrada específica VIM .
- Comunicación Modbus RTU en puerto RS485 o Modbus TCP/IP, BACnet IP, control táctil ETD EVCO remoto.
CTA modular entregado en 3 partes:
- 1 módulo de ventilador de extracción / batería de filtración de aire fresco y descongelación (opcional).
- 1 módulo intercambiador y bypass.
- 1 módulo de ventilador soplador y batería de post calentamiento/filtración para aspiración de aire viciado.
Construcción
- Estructura autoportante en perfil de aluminio extruido.
- Panel de doble piel:
- Exterior: Paneles de acero aleado (Zn - Al - Mg) ZM310 para ambientes con corrosividad C4 de durabilidad media o C5 de durabilidad baja, aislamiento de 70mm de espesor en espuma de poliuretano inyectado (42 kg/m3, 0,0246W/mk) clasificación al fuego B-S2, d0.
- Interior: Paneles de acero aleado (Zn - Al - Mg) ZM310, resistencia a la corrosión C5.
- Marco de acero aleado (Zn - Al - Mg) ZM310 episodio. 3 mm, altura 170 mm
- Construcción horizontal con conexión en línea rectangular.
- Acceso a filtros, intercambiador, batería y ventilador a través de la cara principal.
- Purga de Ø1/2 para drenaje de condensados.
- Clasificación según EN 1886: D1 / L2 / T2 / TB2
- Estanqueidad según norma EN13141-7:
- Fugas externas: clase A1
- Fugas internas: clase A2
Intercambio
- Intercambiador de placas de aluminio en contracorriente de alta eficiencia y baja pérdida de presión.
Bypass motorizado modulante
- Se entrega montado, instalado en la red de aire fresco.
- Omitir 100% con trampilla de cierre del paso de aire en el intercambiador cuando el bypass está abierto, para aprovechar al máximo el free cooling.
- Servomotor proporcional monofásico de 230 V.
Motorización
- Ventiladores de reacción tipo rueda libre asociados a un motor conmutado electrónicamente, motor ECM.
- Motor con protección térmica electrónica integrada.
- Motor trifásico 400V 50/60Hz IP54 Clase B.
Filtros
- Inyección de aire fresco: filtros miniplisados FIFI F7 ePM1 55%.
- Entrada de aire viciado: filtros miniplisados FIFI M5 ePM10 50%.
Batería de postcalentamiento eléctrico (DI)
- Conectado a la regulación, permite regular la temperatura del aire soplado.
- Equipado con termostato de seguridad con rearme automático (set point 50°C) y rearme manual (set point 65°C).
- Alimentación independiente, conexión a caja externa específica dotada de interruptor de proximidad.
Batería de agua caliente para regímenes de agua superiores a 60/40 HT - Alta temperatura
- Batería de 2 filas, formada por tubos de cobre con aletas de aluminio sobre marco de acero galvanizado.
- Colector de cobre, tubo de conexión roscado.
Batería de agua caliente para régimen de agua inferior a 60/40 BT - Baja temperatura
- Batería de 2 filas (tamaño 80) o 3 filas (tamaño 130), formada por tubos de cobre con aletas de aluminio sobre marco de acero galvanizado.
- Colector de cobre, tubo de conexión roscado.
Batería anticongelante eléctrica - DD
- Colocado al aire fresco antes del intercambiador, evita el riesgo de congelación en el intercambiador.
- Montado, cableado y controlado por el regulador.
- Alimentación independiente, conexión a caja externa específica dotada de interruptor de proximidad.
- Termostato de seguridad con rearme automático (set point 50°C) y rearme manual (set point 65°C).
Accesorios
BAER - Módulo de batería reversible frío/calor.
- Módulo con estructura autoportante en perfil de aluminio extruido.
- Panel de doble piel:
- Exterior: Paneles de acero aleado (Zn - Al - Mg) ZM310 para ambientes con corrosividad C4 alta durabilidad o C5 media durabilidad, aislamiento de 70mm de espesor en espuma de poliuretano inyectado (42 kg/m3, 0,0246W/mk) clasificación al fuego B-S2, d0.
- Interior: Paneles de acero aleado (Zn - Al - Mg) ZM310, resistencia a la corrosión C5.
- Pies de apoyo en acero galvanizado pintado de color negro.
- Batería de 3 filas, formada por tubos de cobre con aletas de aluminio sobre marco de acero galvanizado.
- Colector de cobre, tubo de conexión roscado.
- Bandeja de recogida de condensados.
CSIL - Recinto acústico
- Estructura autoportante en perfil de aluminio extruido.
- Panel de doble piel:
- Exterior: Paneles de acero aleado (Zn – Al – Mg) ZM310 para ambientes con corrosividad C4 alta durabilidad o C5 media durabilidad, aislamiento de 70mm de espesor en espuma de poliuretano inyectado (42 kg/m3, 0,0246W/mk) clasificación al fuego B- S2, d0 .
- Interior: Paneles de acero aleado (Zn – Al – Mg) ZM310, resistencia a la corrosión C5.
- Pies de apoyo en acero galvanizado pintado de color negro.
- Deflector de 200 mm de espesor compuesto por lana mineral de 55 kg/m² en el interior de un marco de acero galvanizado. Distancia entre deflectores 150 mm.
- Rejilla de succión o descarga.
- Registro motorizado.
