CAD HR OPTIMAL

UTA de doble flujo V con intercambiador

Contracorriente - Reacción - ECM

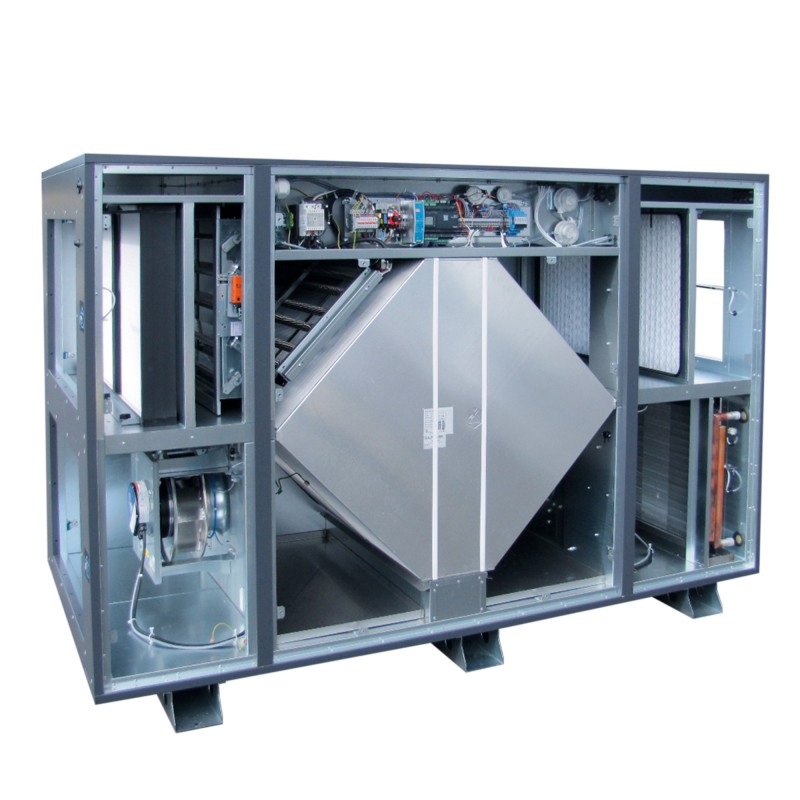

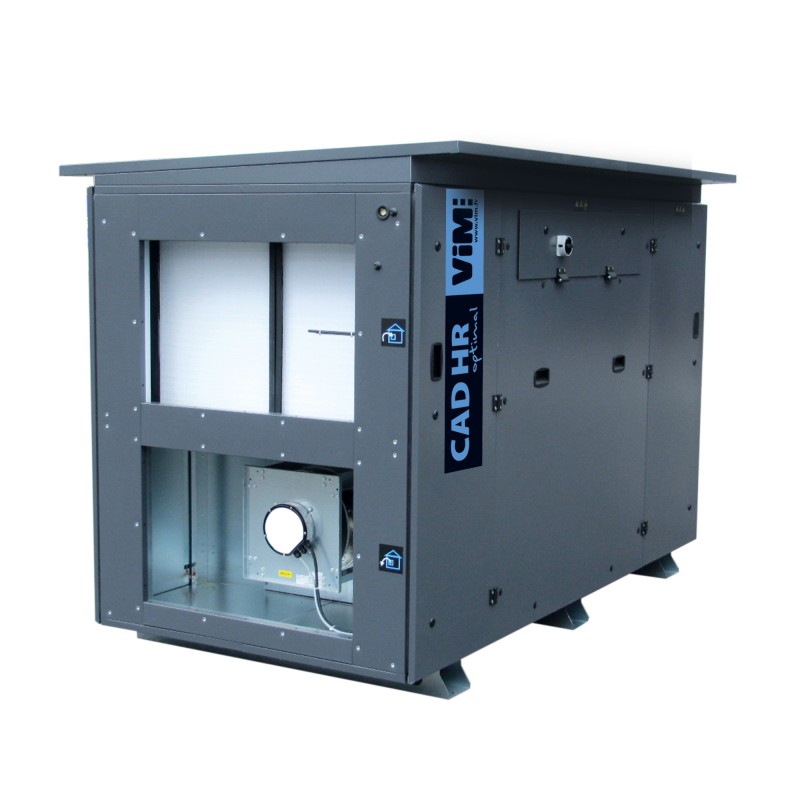

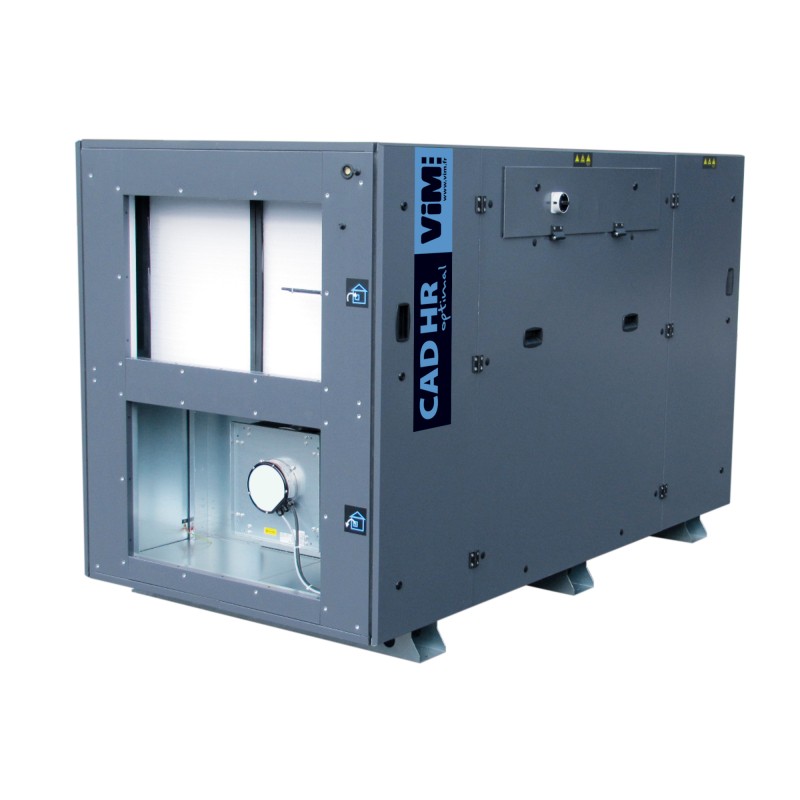

CAD HR OPTIMAL VL Ver más grande

CAD HR OPTIMAL

UTA de doble flujo V con intercambiador


Contracorriente - Reacción - ECM


Cumple con ErP 2018 - UVNR - Motores EC variables

Filtros
Suministrado de serie: Soplo aire fresco F7 (ePM1 55%). Reanudación aire viciado M5 (ePM10 75%)
En opción : Soplo aire fresco G4 + F7 (grueso 70% + ePM1 55%) o M5 + F9 (ePM10 75% + ePM1 80%). Reanudación aire viciado F7 (ePM1 55%).
Intercambiador de calor de placas aire-aire producido por la empresa RECUTECH, que participa en el programa Eurovent. Certificación para AAHE.





  • Eficiencia térmica hasta 90%
  • Regulación de comunicación Modbus y BACnet
  • Acabado de alta calidad
  • Aislamiento de lana de roca de doble piel 50 mm
  • Baterías integradas en la unidad de tratamiento de aire
  • Ventiladores de rueda libre de alto rendimiento
  • Motores ECM de bajo consumo
  • Caja de reciclaje o mezcla

Aplicaciones :

Introducción y extracción de aire con recuperación de energía en locales terciarios.
Instalación interior o exterior con techo.
Utilizar en alojamiento colectivo además de válvulas terminales tipo E15S en la extracción.

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

7 tamaños: 12 (1200 m3/h), 18 (1.800 m3/h), 25 (2.500 m3/h), 33 (3.300 m3/h), 45 (4.500 m3/h), 56 (5.600 m3/h), 80 (8.000 m3/h).
Desde el tamaño 12 al 45, 10 modelos según tipos de baterías integradas:

TIPO DE BATERÍA
Postcalentamiento eléctrico Post-calentamiento de agua caliente Postcalentamiento/enfriamiento reversible de agua Relajación directa Intercambiador anticongelante eléctrico
E
ED
EI
EDI
CE
EDC
ES
EDR
EX
EDX

  • Tamaños 56 y 80, 2 modelos: E = sin batería, ED = con batería de descongelación integrada. Las baterías de postcalentamiento solo se suministran en la caja de batería externa BAHR.
  • Cajas de baterías externas BAHR. Opcional para tallas 12 a 45, necesario para tallas 56 y 80.
  • Construcción vertical monobloque (V)
  • Configuraciones de conexión de conductos:
    • VLD: en línea, servidumbre de paso.
    • VLG: en línea, servidumbre izquierda.
    • VLEXD: en línea con cubierta, servidumbre derecha.
    • VLEXG: en línea con cubierta, servidumbre izquierda.
  • 3 modos de funcionamiento: caudal variable (VAV), caudal constante (CAV), presión constante (COP).
  • Regulación integrada SCHNEIDER M172 específica para VIM .
  • Comunicación Modbus RTU en el puerto RS485 o Modbus TCP/IP, BACnet IP o MSTP. Control táctil remoto ETD M172 IP 20.

Construcción

  • Construcción autoportante en paneles de doble piel de 50 mm.
  • Aislamiento de lana de roca, espesor. 50 mm, densidad 40 kg/m³, conductividad térmica 0,037 W/(mk) (20/80°C) - Clasificación A1.
  • Acabados exteriores: acero galvanizado prepintado, color gris oscuro RAL7024 para ambientes de clase de corrosión C5, resistencia a los rayos ultravioleta RUV5 según EN 10169.
  • Acabados interiores en acero galvanizado Z275.
  • Marco de acero galvanizado, altura 100 mm hasta tamaño 45 y 155 mm para tamaños 56 y 80. Perforación para fijación de tacos antivibratorios o pies niveladores.
  • Puertas de acceso a componentes principales mediante bisagras y juntas de doble estanqueidad. Equipado con asas.
  • Panel de acceso central al intercambiador roscado equipado con juntas de doble estanqueidad y asas.
  • Trampilla abatible específica para acceso a la regulación.
  • Conexión mediante brida rectangular.

Clasificación
  • Clasificación EN 1886 D2 / L2 / F9 / T2 / TB3 según ensayos realizados por VIM .

Intercambio
  • Intercambiador de contracorriente aire/aire de alta eficiencia fabricado en aluminio para una temperatura de funcionamiento de hasta 80°C.
  • Eficiencia térmica hasta el 90%.
  • Doble depósito de recuperación de condensados en acero inoxidable (en impulsión e impulsión) y sifones de diámetro 32 mm.

Omitir 100%
  • Accionado por un servomotor proporcional, utilizado para el enfriamiento gratuito y el funcionamiento anticongelante del intercambiador. Cuchillas de registro by-pass equipadas con juntas para garantizar la máxima estanqueidad (Clase 4 según EN1751).

Motorización
  • Ventiladores de reacción tipo rueda libre asociados a un motor conmutado electrónicamente, motores ECM.
  • Motores monofásicos o trifásicos con protección electrónica integrada:
    • CAD HR OPTIMAL 12/18/25: Mono 230V, 50/60Hz, IP54, clase F, control por señal 0-10V.
    • CAD HR OPTIMAL 33, 45/56/80: trifásico 400 V, 50/60 Hz, IP54, clase F, controlado por señal 0-10 V.

Filtración
  • Filtros suministrados de serie:
    • Inyección de aire fresco: filtros miniplisados FIFI F7 ePM1 55%.
    • Entrada de aire viciado: FIFI M5 ePM10 50 filtros plisados%.
  • Filtros opcionales disponibles:
    • Soplando aire fresco:
      Filtro plisado FIGR G4 Coarse 70% + Filtro mini-plisado FIFI F7 ePM1 55%,
      Filtro plisado FIFI M5 ePM10 50% + Filtro mini-pliegue FIFI F9 ePM1 80%.
    • Entrada de aire viciado: filtro de pliegues mini FIFI F7 ePM1 55%.

Baterías integradas en la unidad principal o caja de batería BAHR:

Batería eléctrica EI/EDI

  • Resistencia en acero inoxidable AISI 430.
  • Termostato de seguridad con rearme automático, punto de consigna 55°C, rearme manual 80°C.
  • Control proporcional por relé estático.
  • Tamaños 25/33/45: alimentación por batería independiente con interruptor de proximidad propio. En el caso de un modelo EDI (con desescarche eléctrico y batería de postcalentamiento), la alimentación de las 2 baterías se conectará al mismo interruptor de proximidad.
Batería de agua caliente EC1R/EDC1R, EC2R/EDC2R o batería caliente ECF
  • Batería de agua de 1 o 2 filas, para uso en agua caliente.
  • Protección antihielo mediante sonda de contacto.
  • Construcción: tubos y colectores de cobre, tubos de conexión roscados, aletas de aluminio, marco de acero galvanizado.
  • Válvula motorizada de 3 vías (24V) proporcional por señal 0-10V (accesorio).
Batería de agua fría/caliente reversible ER/EDR o batería de agua fría ECF
  • Batería de agua de 4 filas, uso en agua caliente o agua fría.
  • Protección antihielo mediante sonda de contacto EDR/ER.
  • Construcción: tubos y colectores de cobre, tubos de conexión roscados, aletas de aluminio, marco de acero galvanizado.
  • Válvula motorizada de 3 vías (24V) proporcional por señal 0-10V (accesorio).
  • Bandeja de recuperación de condensados y sifón en acero inoxidable para conexión Ø32.
  • Equipado con un separador de gotas.
  • Sonda “change over” THCO que permite el cambio automático de agua caliente/fría midiendo la temperatura del agua en ER y EDR.
Batería de expansión directa EX/EDX: se suministra sin regulación
  • Batería de 2 o 3 filas diseñada para funcionar en evaporación o condensación.
  • Construcción: tubos y colectores de cobre, aletas de aluminio, marco de acero galvanizado.
  • Bandeja de recuperación de condensados y sifón en acero inoxidable para conexión Ø32.
  • Equipado con un separador de gotas.
  • La regulación de la batería de expansión directa deberá ser realizada por el grupo DX.
Batería de descongelación eléctrica ED Intercambiador I/C/R/X
  • Resistencia en acero inoxidable AISI 430.
  • Termostato de seguridad con rearme automático, punto de consigna 55°C, rearme manual 80°C.
  • Control proporcional por relé estático.
  • Tamaños 25/33/45/56 y 80: batería de descongelación alimentada por fuente de alimentación independiente con su propio interruptor de proximidad. En el caso de un modelo EDI (con batería de postcalentamiento eléctrico), la alimentación de las 2 baterías se conectará al mismo interruptor de proximidad.
Caja de batería externa BAHR
  • BAHR EI :batería eléctrica de postcalentamiento.
  • BAHR EC1R o EC2R :batería de agua caliente.
  • BAHR ES :batería reversible de agua fría/caliente.
  • BAHR EX :batería de expansión directa.
  • Banco de Créditos ECF :batería de agua caliente y batería de agua fría.
  • Fondo de inversión extranjera directa de Bahr En talla 56 y 80:
    • 1 batería eléctrica
    • 1 batería de agua fría de 4 filas
  • EJE DE LA BARRA En talla 56 y 80:
    • 1 batería eléctrica
    • 1 batería DX de 3 filas
  • Construcción autoportante en paneles de doble piel de 50 mm.
  • Aislamiento de lana mineral, espesor. 50 mm, densidad 40 kg/m³, conductividad térmica 0,037 W/(mk) (20/80°C) - Clasificación A1.
  • Acabados exteriores: acero galvanizado prepintado, color gris oscuro RAL7024. Resistencia a la corrosión C5, resistencia a la luz ultravioleta RUV3 según EN 10169.
  • Acabados interiores en acero galvanizado Z275.
  • Marco de acero galvanizado, altura 100 mm, perforación para fijación de tacos antivibratorios o pies niveladores.

Caja de reciclaje o mezcla CMHR
  • Se conecta directamente a los CTA del modelo VL.
  • Construcción autoportante en panel de doble piel.
  • Aislamiento de lana mineral, conductividad térmica 0,037 W (mk).
  • Acabado exterior: acero galvanizado prepintado, color gris oscuro RAL7024, resistencia a la corrosión C5 y resistencia a la radiación ultravioleta RUV3 según EN 10169.
  • Acabado interior en acero galvanizado Z275.
  • Acceso a los componentes de la cara principal a través de puertas.
  • Conexión, mediante brida rectangular.
  • 3 registros rectangulares.
  • Motores de registro proporcional o motor proporcional con función de seguridad (resorte de retorno).
  • 2 modos de regulación seleccionables:
    • Gestión del reciclaje todo o nada según el cronograma previsto. Posibilidad de regular topes mínimos o máximos de apertura o cierre de la persiana para mantener un mínimo de aire fresco, por ejemplo.
    • Gestión de la mezcla de aire fresco/aire reciclado en función de la calidad del aire interior (CO2). Funcionamiento proporcional, favorece la recirculación del aire durante periodos de no ocupación, y el funcionamiento con aire totalmente fresco cuando las instalaciones están ocupadas. Sonda de CO2 (accesorio) para conectar al regulador.

Accesorios rectangulares
  • CDRE 100 : registro rectangular motorizado, estanqueidad reforzada clase 3, carcasa clase B.
  • MSCE : puño flexible rectangular impermeable (clase B) con marco, M0.
  • APPA - APPR:cubierta de lluvia para succión o descarga. Fabricado en acero galvanizado, prepintado RAL7024, de la misma naturaleza que el mueble. Trampilla en el lateral para acceso a un posible servomotor de registro. Fijación rápida sin taladrar.
  • BRL :brida rectangular lisa fabricada en acero galvanizado.
  • PRRE :Pieza de transformación rectangular/redonda en acero galvanizado hasta medida 45.
  • PRCN/PRCI - Placa adaptadora para conexión circular, desnuda o aislada, del tamaño 12 al 45.
    • PRCN- Placa de acero galvanizado provista de junta roscada (suministrada con junta de estanqueidad).
    • PRCI - Panel de doble piel de 50mm, aislamiento de lana de roca, acabado idéntico al mueble, rosca circular con junta (se suministra con junta de estanqueidad y tornillo de fijación largo).
    • También adecuado para cajas de batería BAHR de tamaño 12 a 45.


Selección del tratamiento del aire
CAD HR OPTIMAL
Conexión a línea recta de servidumbre



CAD HR OPTIMAL VLG
Conexión de línea de servidumbre izquierda




Tamaño CAD HR OPTIMAL

A

B

C

D

E

F

G

H

I

J

K

K1

L

M

M1

12

1976

715

1151

655

754

209

310

669

400

440

220

-

350

627

625

18

1976

842

1151

785

881

209

310

669

500

540

270

-

350

757

740

25

2355

1171

1382

1109

1209

200

410

775

800

840

270

300

450

1071

1047

33

2355

1171

1382

1109

1209

200

410

775

800

840

270

300

450

1071

1047

45

2380

1273

1525

1210

1310

200

510

847

800

840

270

300

550

1180

1125

56

2380

1788

1685

1731

1827

280

510

955

1300

1340

220

300

550

-

-

80

2380

2280

1785

2223

2319

255

610

1005

1700

1740

270

300

650

-

-



Tamaño CAD HR OPTIMAL

M2

N N1 O O1 Q R S T ØU2 ØU3 U (EC) U (ER) Peso sin ningún
Batería E (kg)

12

10

205 206 307 117 1/2" 100 135 231 555 22 12 3/4" 3/4" 348

18

20

205 206 307 117 1/2" 100 135 231 555 22 12 3/4" 3/4" 388

25

40

213 208 390 144 1/2" 100 135 245 730 28 16 3/4" 3/4" 506

33

40

213 208 390 144 1/2" 100 135 245 730 28 16 3/4" 1" 617

45

55

214 208 457 166 1/2" 100 135 210 777 28 22 3/4" 3/4" 699

56

-

- - - - 1/2" 155 196 180 716 - - - - 915

80

-

-

- - - 1/2" 155 196 180 716 - - - -
1123
