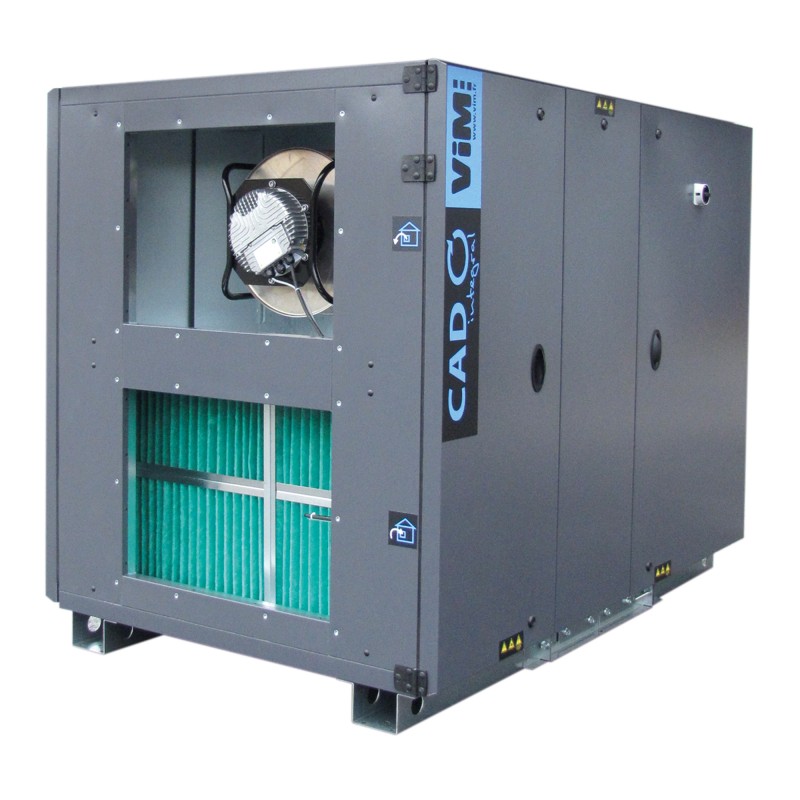

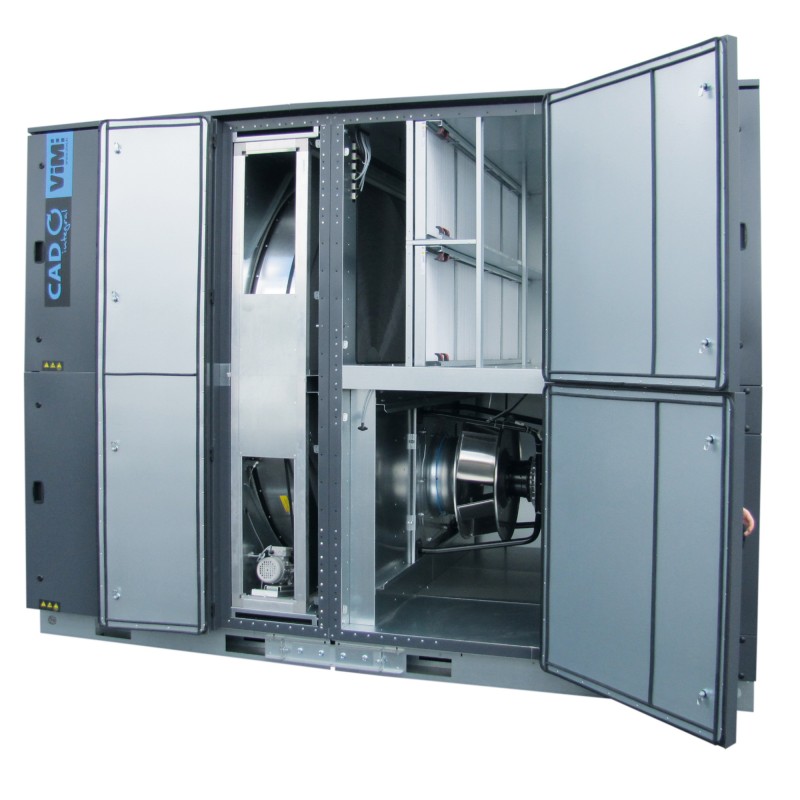

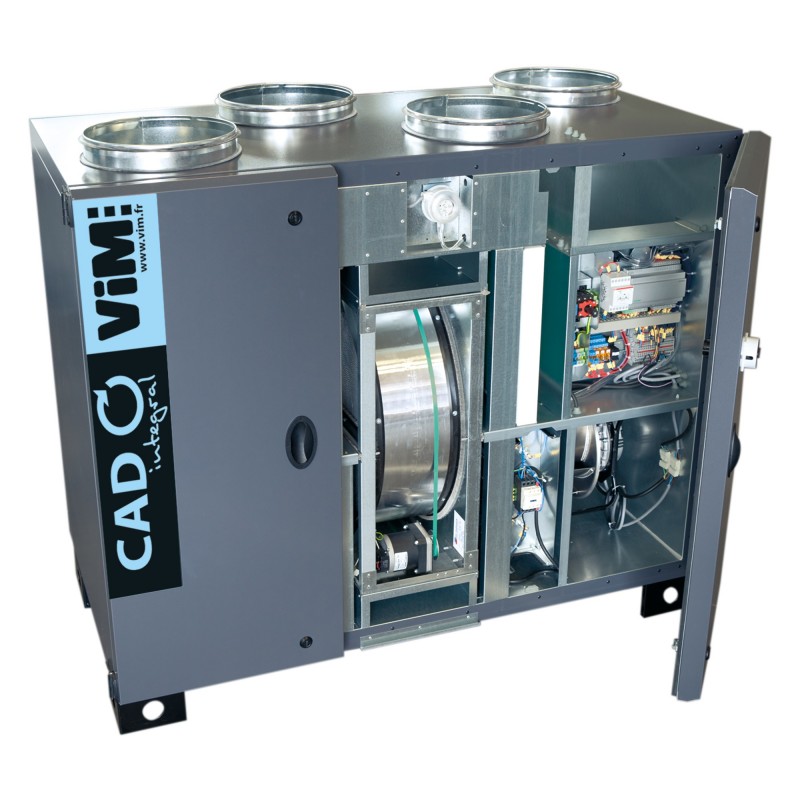

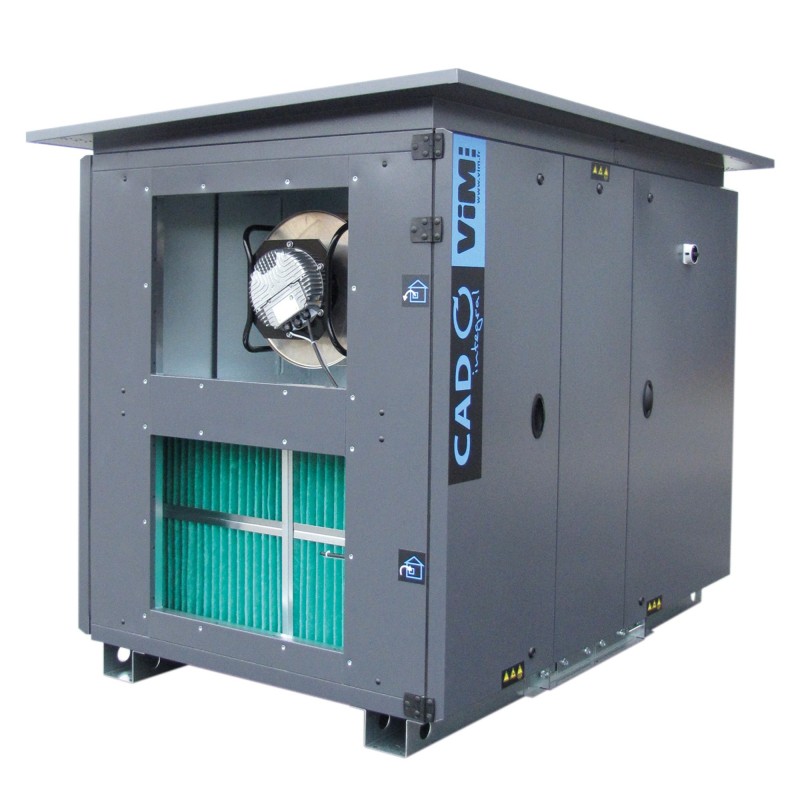

CAD O INTEGRAL
UTA de doble flujo V con intercambiador
Rotativo - Reacción - ECM < 20000 m3/h
Ver más grande
CAD O INTEGRAL
Nuevo producto
 |
ErP - compatible con UVNR Motores EC variables |
Filtros
|
||
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
Intercambiadores de calor rotativos aire-aire producidos por la empresa COVENT, que participa en el programa Eurovent. Certificación para AAHE. |
- Eficiencia térmica hasta 88%
- Regulación de comunicación Modbus y BACnet
- Acabado de alta calidad
- Aislamiento de lana de roca de doble piel 50 mm
- Baterías integradas en la unidad de tratamiento de aire
- Ventiladores de rueda libre de alto rendimiento
- Motores ECM de bajo consumo
- Caja de reciclaje o mezcla
Solicitud
Introducción y extracción de aire con recuperación de energía.
Instalación en pies o marcos, en interiores o exteriores.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
11 tamaños: 07, 13, 19, 25, 35, 45, 60, 80, 100, 150, 200.
Tamaños de 4 HP con presiones más altas disponibles: 60 HP, 80 HP, 100 HP, 150 HP.
11 caudales: 700 m3/h, 1.600 m3/h, 2.100 m3/h, 3.000 m3/h, 3.600 metros3/h, 4.500 m3/h, 6.000 m3/h, 8.000 m3/h, 10.000 m3/h, 15.000 m3/h, 20.000 m3/hora.
7 modelos:
Configuraciones de conexión de conductos:
3 modos de funcionamiento: caudal variable (VAV), caudal constante (CAV), presión constante (COP).
Regulación CORRIGO integrada específica VIM .
Comunicación Modbus RTU en puerto RS485 o Modbus TCP/IP, Bacnet IP o MSTP. Control táctil remoto ETD2.
Clasificación EN 1886 D2 / L2 / F9 / T2 / TB3 según ensayos VIM . Recirculación - Fugas internas: C2 (
Construcción
Intercambio
Motorización
Modos de funcionamiento
Regulación completa que permite 3 modos de funcionamiento:
Batería eléctrica EI
Batería de agua caliente EC
Batería de agua fría/caliente reversible ER solo en VL
Batería de agua caliente y batería de agua fría ECF solo en tamaños 60/80/100/150/200
Batería de expansión directa EX solo en VL 07 a 100 - se suministra sin regulación
Filtración
EAPK - Sistema automático de equilibrio de presión - Opción
Accesorios circulares
Accesorios rectangulares
CREI - CMOI - Cajas de reciclaje o mezcla
CMOI: Gestión autónoma de la mezcla aire fresco/aire reciclado en función de la calidad del aire interior (CO2). Funcionamiento proporcional, favorece la recirculación del aire durante periodos de no ocupación, y el funcionamiento con aire totalmente fresco cuando las instalaciones están ocupadas.
Selección del tratamiento del aire
Tamaños de 4 HP con presiones más altas disponibles: 60 HP, 80 HP, 100 HP, 150 HP.
11 caudales: 700 m3/h, 1.600 m3/h, 2.100 m3/h, 3.000 m3/h, 3.600 metros3/h, 4.500 m3/h, 6.000 m3/h, 8.000 m3/h, 10.000 m3/h, 15.000 m3/h, 20.000 m3/hora.
7 modelos:
- E: sin batería.
- EI: batería eléctrica de postcalentamiento integrada.
- CE: batería de agua caliente integrada.
- ER: batería de agua fría/caliente reversible integrada (sólo modelo VL).
- ER4R: batería de agua fría/caliente reversible integrada de 4 filas (sólo tamaños 60 / 80 / 100 / 150 / 200).
- ECF: batería de agua caliente + batería de agua fría integrada (sólo tamaños 60 / 80 / 100 / 150 / 200).
- EX: batería de expansión directa integrada (solo modelo VL excepto tamaños 150 y 200).
Configuraciones de conexión de conductos:
- VTD desde arriba, servidumbre derecha, tallas 07 a 45.
- VTG desde arriba, servidumbre izquierda, tallas 07 a 45.

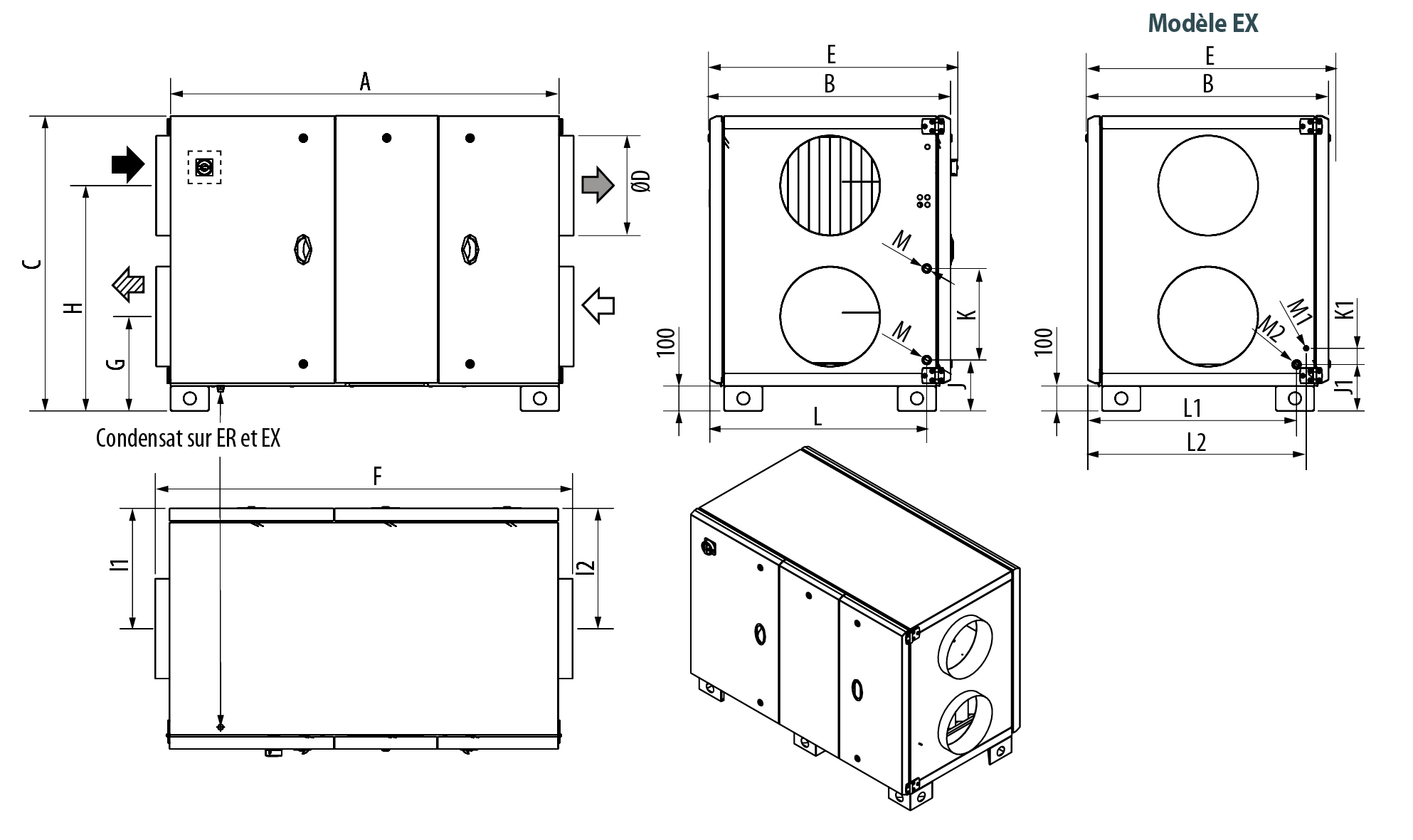

- VLD en linea, servidumbre derecha.
- VLG en linea, servidumbre izquierda.

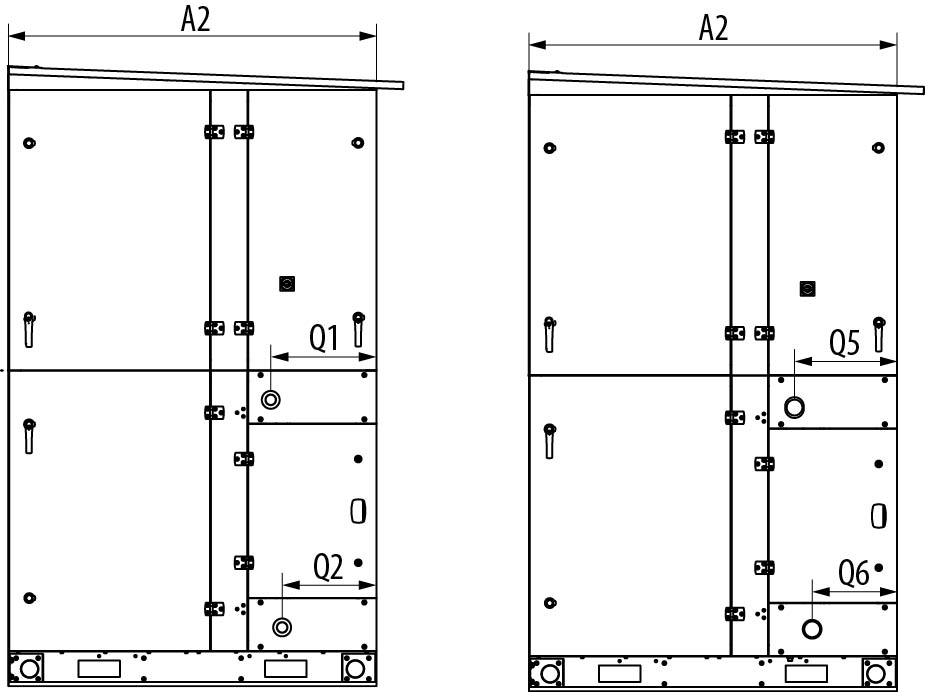

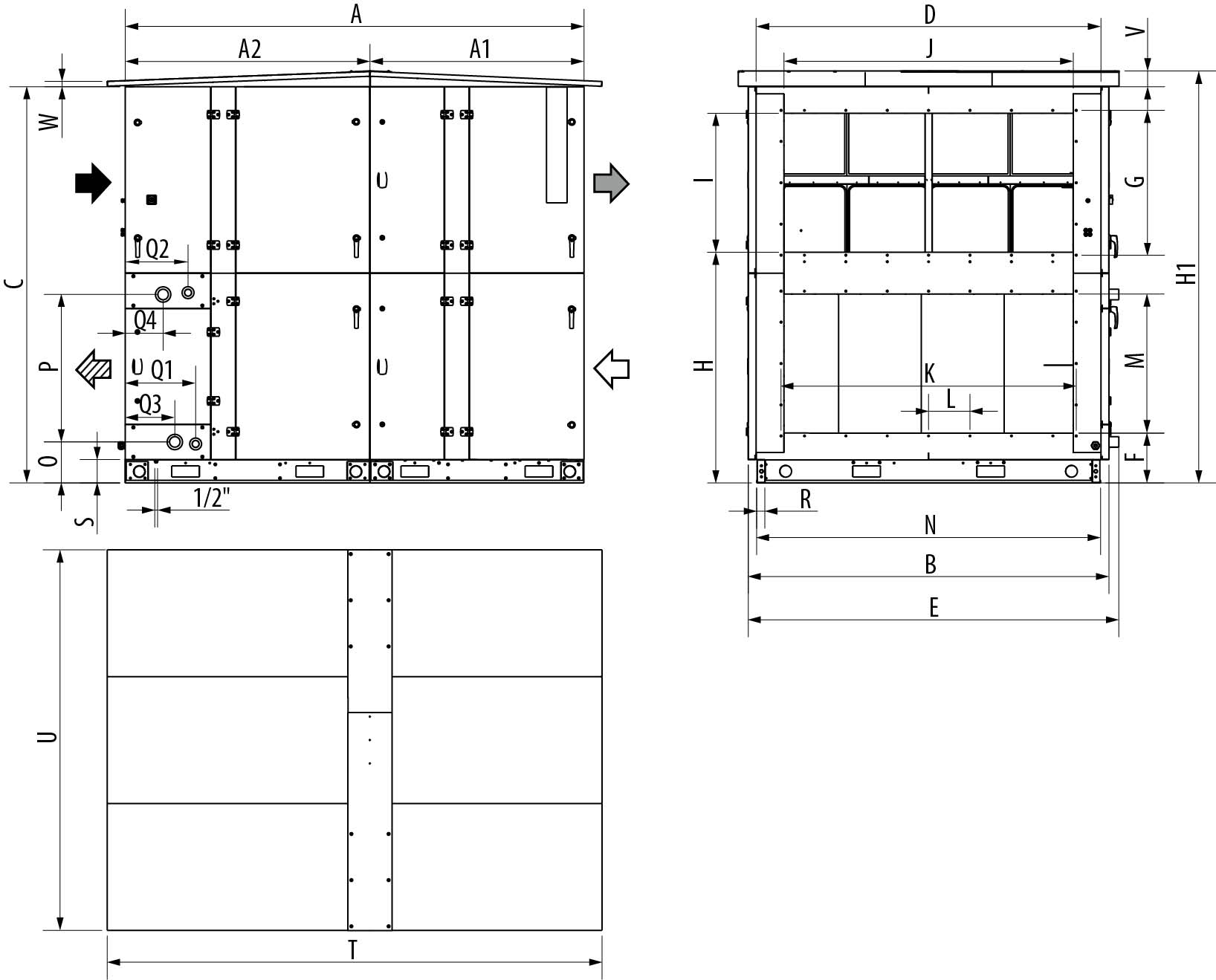

- VLEXD en linea con cubierta, servidumbre derecha.
- VLEXG en linea con cubierta, servidumbre izquierda.
3 modos de funcionamiento: caudal variable (VAV), caudal constante (CAV), presión constante (COP).
Regulación CORRIGO integrada específica VIM .
Comunicación Modbus RTU en puerto RS485 o Modbus TCP/IP, Bacnet IP o MSTP. Control táctil remoto ETD2.
Clasificación EN 1886 D2 / L2 / F9 / T2 / TB3 según ensayos VIM . Recirculación - Fugas internas: C2 (
Construcción
- Construcción autoportante en paneles de doble piel de 50 mm.
- Aislamiento de lana de roca, espesor. 50 mm, densidad 40 kg/m3, conductividad térmica 0,037 W/(mk) (20/80°C) - Clasificación A1.
- Acabados exteriores: acero galvanizado prepintado, gris oscuro RAL7024: resistencia a la corrosión C5, resistencia ultravioleta RUV5 según EN 10169. Acabados interiores: acero galvanizado Z275.
- Pies de apoyo hasta medida 45: acero galvanizado pintado de color negro, de espesor. 3 mm, altura 100 mm. Perforación para fijación de tacos antivibratorios o pies niveladores.
- Marco con sistema de montaje entre 2 módulos para medidas 60/80/100/150: acero galvanizado de espesor. 3 mm, altura 100 mm (156 mm para tamaño 150 y 170 mm para tamaño 200). Perforación para fijación de tacos antivibratorios o pies niveladores.
- Acceso a todos los componentes de la cara principal a través de puertas biseladas dotadas de bisagras.
- Conexión mediante tomas circulares equipadas con juntas de estanqueidad clase D hasta los tamaños 35 y 45VL, mediante brida rectangular en los tamaños 45VT, 60, 80, 100, 150 y 200.
Intercambio
- Intercambiador de condensación rotativo de serie o de sorción como opción.
- Equipado con un sector de purga.
- Eficiencia térmica entre 77% y 88% (dependiendo de las condiciones de T° y HR).
- Velocidad de rotación variable, alimentación monofásica 230 V.
Motorización
- Ventiladores de reacción tipo rueda libre metálicos (incombustible A1) asociados a un motor conmutado electrónicamente, motores ECM.
- Motores monofásicos o trifásicos con protección electrónica integrada:
- CAD O INTEGRAL 07: Mono 230V, 50/60Hz, IP54, clase B.
- CAD O INTEGRAL 13/19: Monofásico 230 V, 50/60Hz, IP54, clase B.
- CAD O INTEGRAL 25/35/45/60: Trifásico 400 V, 50/60Hz, IP54, clase B.
- CAD O INTEGRAL 80/100: Tri 400 V, 50/60Hz, IP54, clase F.
- CAD O INTEGRAL 150/200: Trifásico 400 V, 50/60Hz, IP55, clase F.
Modos de funcionamiento
Regulación completa que permite 3 modos de funcionamiento:
| AJUSTES DEL CAUDAL | APLICACIONES RECOMENDADAS |
| MODO VAV - FLUJO VARIABLE | |
| Variación de la velocidad del ventilador | |
| - Valor de consigna de caudal en función de una señal 0-10 V procedente del mando a distancia o de una sonda externa (CO2, temperatura, humedad, etc.). | - Instalaciones monozona, que requieran adaptación de la ventilación en función de la ocupación. |
| MODO CAV - FLUJO CONSTANTE | |
| Velocidades del ventilador establecidas para un caudal específico | |
| - Entrada manual (m3/h) de 2 caudales operativos deseados. - Configuraciones y medidas separadas de los dos ventiladores. - Visualización de valores en display, conmutación manual, por reloj o contacto externo. |
- Instalaciones que requieran el control de uno o varios caudales específicos. |
| MODO COP - PRESIÓN CONSTANTE | |
| Variación automática de la velocidad del ventilador para mantener una presión constante. | |
| - Valor de presión constante medido mediante una sonda externa (opcional) ubicada en la red de conductos de alimentación o extracción. - El funcionamiento del ventilador de extracción está vinculado al ventilador de impulsión (%). |
- Instalaciones de ventilación multizona, asociadas a modulación de caudales terminales. |
Batería eléctrica EI
- Resistencia en acero inoxidable AISI 430.
- Control proporcional por relé estático.
- Hasta el tamaño 100: termostato de seguridad con rearme automático, punto de consigna 70°C, rearme manual 120°C.
- Tamaño 150 y 200: termostato de seguridad con rearme automático, punto de consigna 55°C, rearme manual 80°C. La batería eléctrica debe estar conectada a una fuente de alimentación independiente. Está equipado con su propio interruptor de desconexión.
Batería de agua caliente EC
- Batería de agua de 2 filas, uso de agua caliente.
- Protección antihielo mediante sonda de contacto.
- Tubos y colectores de cobre, tubos de conexión roscados, aletas de aluminio, marco de acero galvanizado.
- Válvula motorizada de 3 vías (24V) proporcional por señal 0-10V (accesorio).
Batería de agua fría/caliente reversible ER solo en VL
- Batería de agua de 2 filas (o ER4R de 4 filas, en tamaños 60 / 80 / 100 / 150 / 200), uso en agua caliente o agua fría.
- Protección antihielo mediante sonda de contacto.
- Tubos y colectores de cobre, tubos de conexión roscados, aletas de aluminio, marco de acero galvanizado, bandeja de recuperación de condensados de acero inoxidable y sifón para conexión Ø32.
- Válvula motorizada de 3 vías (24V) proporcional por señal 0-10V (accesorio).
- Sonda “change over” THCO que permite el cambio automático de agua caliente/fría midiendo la temperatura del agua.
Batería de agua caliente y batería de agua fría ECF solo en tamaños 60/80/100/150/200
- Batería de agua caliente de 2 filas y batería de agua fría de 2 filas (4 filas en tamaños 150 y 200).
- Protección anticongelante en batería caliente mediante sonda de contacto.
- Tubos y colectores de cobre, tubos de conexión roscados, aletas de aluminio, marco de acero galvanizado, bandeja de recuperación de condensados de acero inoxidable y sifón para conexión Ø32.
- Válvulas motorizadas de 3 vías (24 V) proporcionales por señal 0-10 V (accesorio).
Batería de expansión directa EX solo en VL 07 a 100 - se suministra sin regulación
- Batería de 2 o 3 filas diseñada para funcionar en evaporación o condensación.
- 1 circuito hasta tamaño 60, 2 circuitos en tamaños 80 y 100
- Tubos y colectores de cobre, aletas de aluminio, marco de acero galvanizado, bandeja de recuperación de condensados de acero inoxidable y sifón para conexión Ø32.
- La regulación de la batería de expansión directa deberá ser realizada por el grupo.
Filtración
- Filtros suministrados de serie:
- Soplado de aire fresco: filtros plisados FIGR G4 Coarse 60% + Filtros mini-plisados FIFI F7 ePM1 55%.
- Entrada de aire viciado: FIFI M5 ePM10 50 filtros plisados%.
- Filtros opcionales disponibles:
- Soplado de aire fresco: FIFI M5 ePM10 50 filtros plisados% + Filtros miniplisados FIFI F9 ePM1 80%.
- Soplado de aire fresco: filtros de pliegues mini moleculares FIFI G4 Grueso 65% + Filtros miniplisados FIFI F9 ePM1 80%.
- Entrada de aire viciado: filtros miniplisados FIFI F7 ePM1 55%.
- Filtro de pliegues mini molecular FIFI G4, grueso 65%, compuesto por un medio impregnado con carbón activado, especialmente eficaz en entornos urbanos contaminados, ayuda a mejorar la IAQ (calidad del aire interior) de los edificios y a reducir la concentración de ozono en un 50% (Oz5) y productos químicos volátiles.
EAPK - Sistema automático de equilibrio de presión - Opción
- Limita el riesgo de transferencia de patógenos entre el aire de retorno y el nuevo tipo de aire COVID 19.
- Mantiene una ligera depresión en la parte superior de la unidad utilizada para el aire extraído.
- Evita el riesgo de transferencia de aire entre el aire extraído y el aire fresco (EATR).
- Sistema compuesto por un medidor de presión, un regulador y un registro. Se entrega montado, cableado y configurado de fábrica.
Accesorios circulares
- REEV :Registro circular motorizado, estanqueidad reforzada clase 4, obturador con junta, carcasa de presión clase D, vacío clase C.
- MSDZ :Manguito circular flexible M0, longitud 160 mm.
- Vehículo blindado : Salida y entrada de aire circular, fabricada en chapa de acero galvanizado con malla protectora engarzada - Conexión hembra.
Accesorios rectangulares
- CDRE 100 :Registro rectangular motorizado, sellado reforzado clase 3, envolvente clase B.
- Maestría en Ciencias en Ingeniería : Puño flexible rectangular impermeable (clase B) con marco, M0.
- APPA - APROVECHAMIENTO :Tejadillo antilluvia para succión o descarga. Fabricado en acero galvanizado, prelacado RAL7024, de la misma naturaleza que el mueble. Trampilla en el lateral para acceso a un posible servomotor de registro. Fijación rápida sin taladrar.
- LLAMAR :Tejadillo de lluvia con lamas (solo para tamaños 150 y 200) en la succión o descarga. Fabricado en acero galvanizado, prelacado RAL7024, de la misma naturaleza que el mueble. Trampilla en el lateral para acceso a un posible servomotor de registro. Fijación rápida sin taladrar. También se utiliza como cubierta para la caja de reciclaje o mezcla CREI/CMOI.
- BRL :Brida rectangular lisa fabricada en acero galvanizado.
- PRRE :Pieza de transformación rectángulo/redondo - en acero galvanizado.
CREI - CMOI - Cajas de reciclaje o mezcla
- Se conecta directamente a los CTA del modelo VL.
- Construcción autoportante en paneles de doble piel de 25 mm.
- Aislamiento de lana mineral 25 mm, conductividad térmica 0,037 W (mk).
- Acabado exterior en acero cincado prelacado, color gris oscuro RAL7024, resistencia a la corrosión C5 y ultravioleta RUV3 según EN 10169. Acabado interior en acero galvanizado Z275.
- Acceso a los componentes en la cara principal a través de puertas (equipadas con bisagras en los tamaños 60/80/100).
- Conexión mediante tomas circulares equipadas con juntas de estanqueidad clase D hasta el tamaño 45, mediante brida rectangular en los tamaños 60/80/100/150/200.
- 3 registros rectangulares en incrementos de 50 mm (hasta el tamaño 45) o 100 (para tamaños 60/80/100) o 200 (para tamaño 200).
- 1 fuente de alimentación 230VAC/24VDC ASTC 1,5A.
- Motor de registro todo o nada tipo CM24, 2 Nm hasta el tamaño 45 inclusive y LM24A en los tamaños 60/80/100.
- Motor de registro todo o nada con función de seguridad (resorte de retorno) tipo LF24 S, 4 N.
CMOI: Gestión autónoma de la mezcla aire fresco/aire reciclado en función de la calidad del aire interior (CO2). Funcionamiento proporcional, favorece la recirculación del aire durante periodos de no ocupación, y el funcionamiento con aire totalmente fresco cuando las instalaciones están ocupadas.
- Motores de registro proporcional tipo CM24-SR-L hasta el tamaño 45 inclusive y LF24SR en los tamaños 60/80/100,
- Motor proporcional tipo LF24 SR 4 N con función de seguridad (resorte de retorno),
- Sonda de CO2 (SCO2 G MIX 400-1100ppm 0-10V).
- Fabricado en acero galvanizado, prelacado RAL7024, de la misma naturaleza que el mueble.
Selección del tratamiento del aire

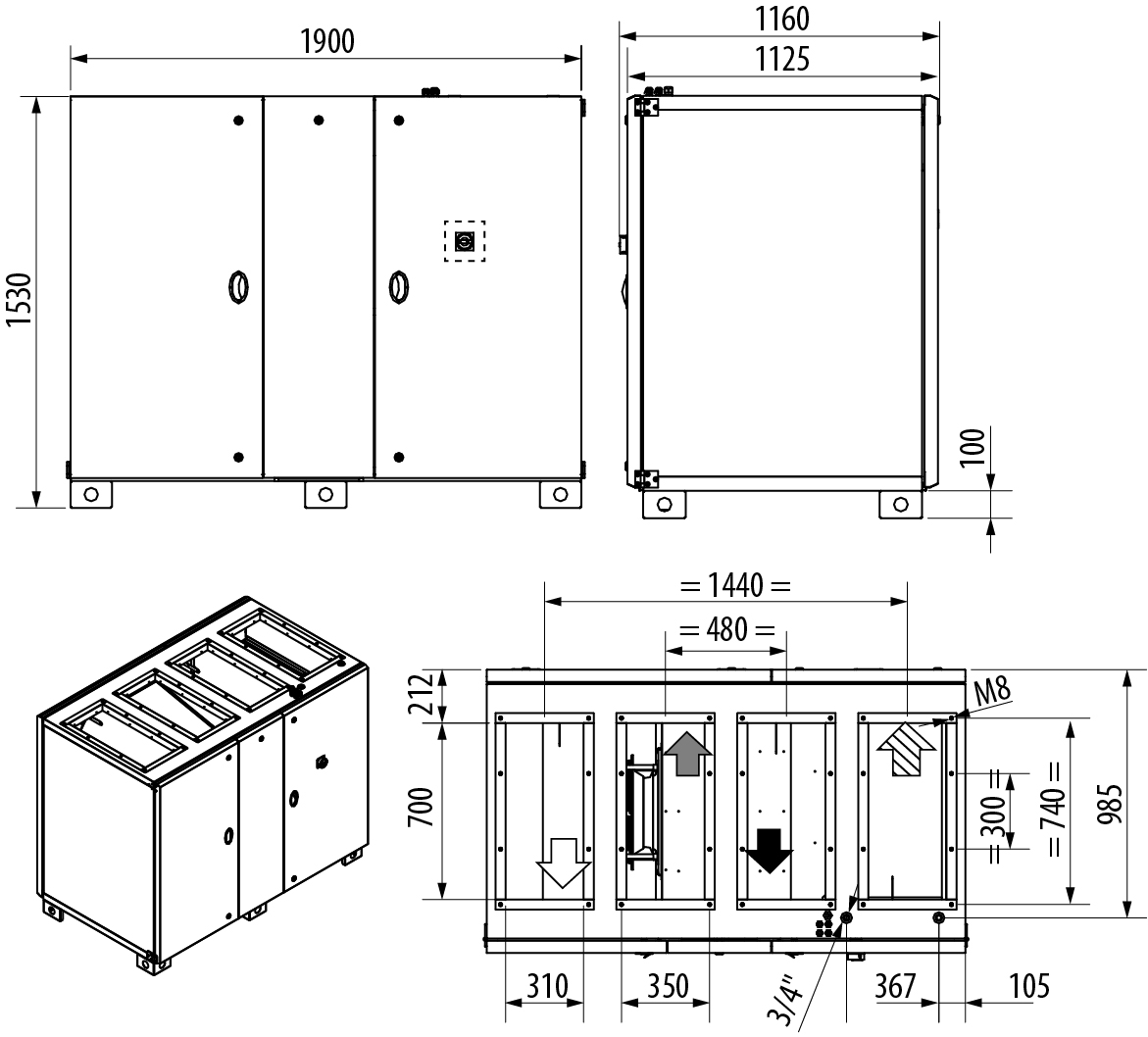

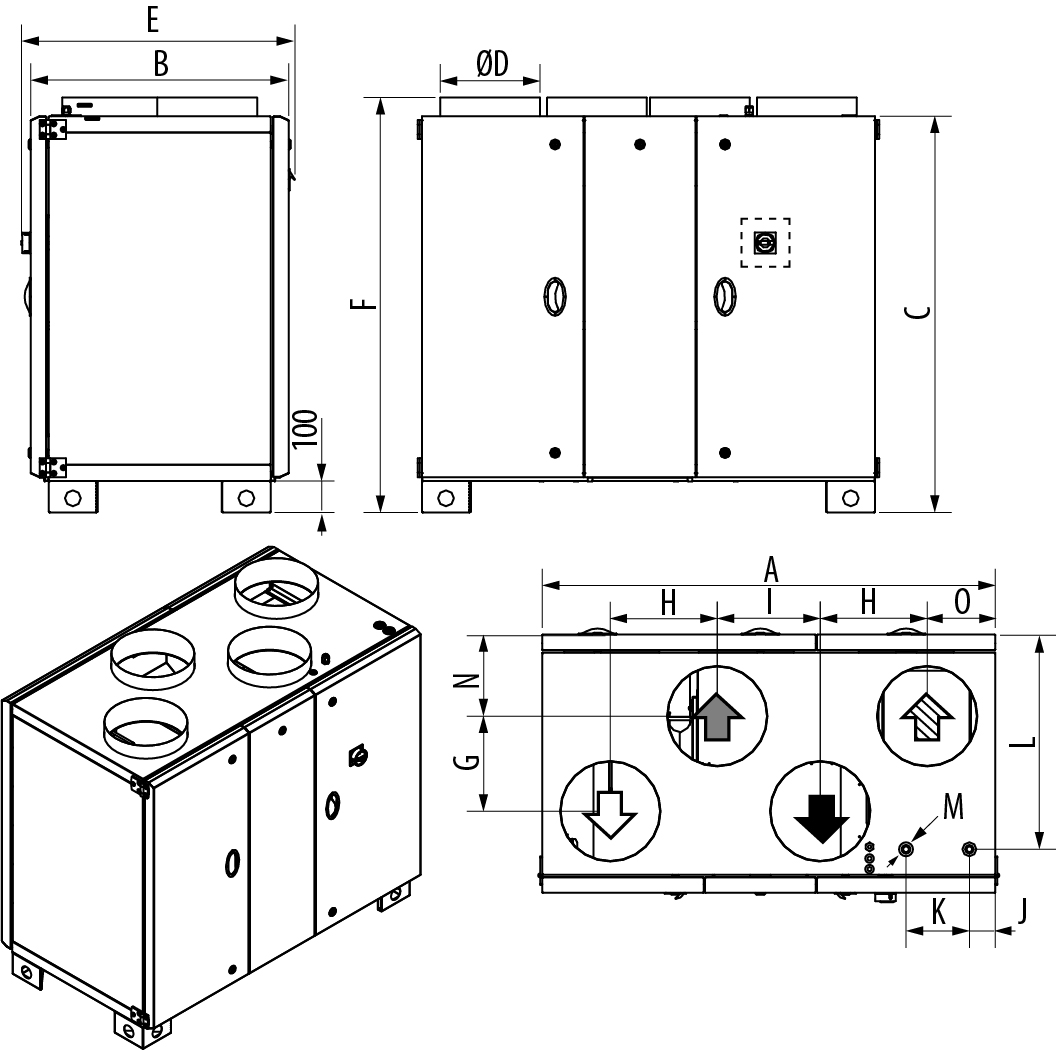

CAD O INTEGRAL 07 a 35 VTD
Conexión desde arriba
Conexión desde arriba
 |
Aspiración de aire fresco |
 |
Retorno de aire de escape |
 |
Suministro de aire fresco |
 |
Descarga de aire de escape |
 |
Posición de regulación |
|
Modelo |
A |
B |
C |
ØD |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
Peso (kg) |
||
|
E |
EI |
EC |
||||||||||||||||
|
CAD O INTEGRAL 07 VT |
1285 |
715 |
1125 |
250 |
750 |
1185 |
200 |
310 |
300 |
101 |
195 |
569 |
1/2˝ |
258 |
183 |
200 |
206 |
206 |
|
CAD O INTEGRAL 13 VT |
1285 |
715 |
1125 |
250 |
750 |
1185 |
200 |
310 |
300 |
101 |
195 |
569 |
1/2˝ |
258 |
183 |
207 |
213 |
213 |
|
CAD O INTEGRAL 19 VT |
1490 |
815 |
1250 |
315 |
850 |
1309 |
300 |
355 |
350 |
90 |
255 |
689 |
1/2˝ |
258 |
215 |
259 |
265 |
267 |
|
CAD O INTEGRAL 25 VT |
1740 |
965 |
1350 |
355 |
1000 |
1410 |
400 |
420 |
400 |
105 |
307 |
825 |
3/4˝ |
283 |
250 |
334 |
344 |
345 |
|
CAD O INTEGRAL 35 VT |
1900 |
1125 |
1530 |
450 |
1156 |
1590 |
450 |
460 |
400 |
105 |
367 |
985 |
3/4˝ |
338 |
290 |
419 |
431 |
431 |

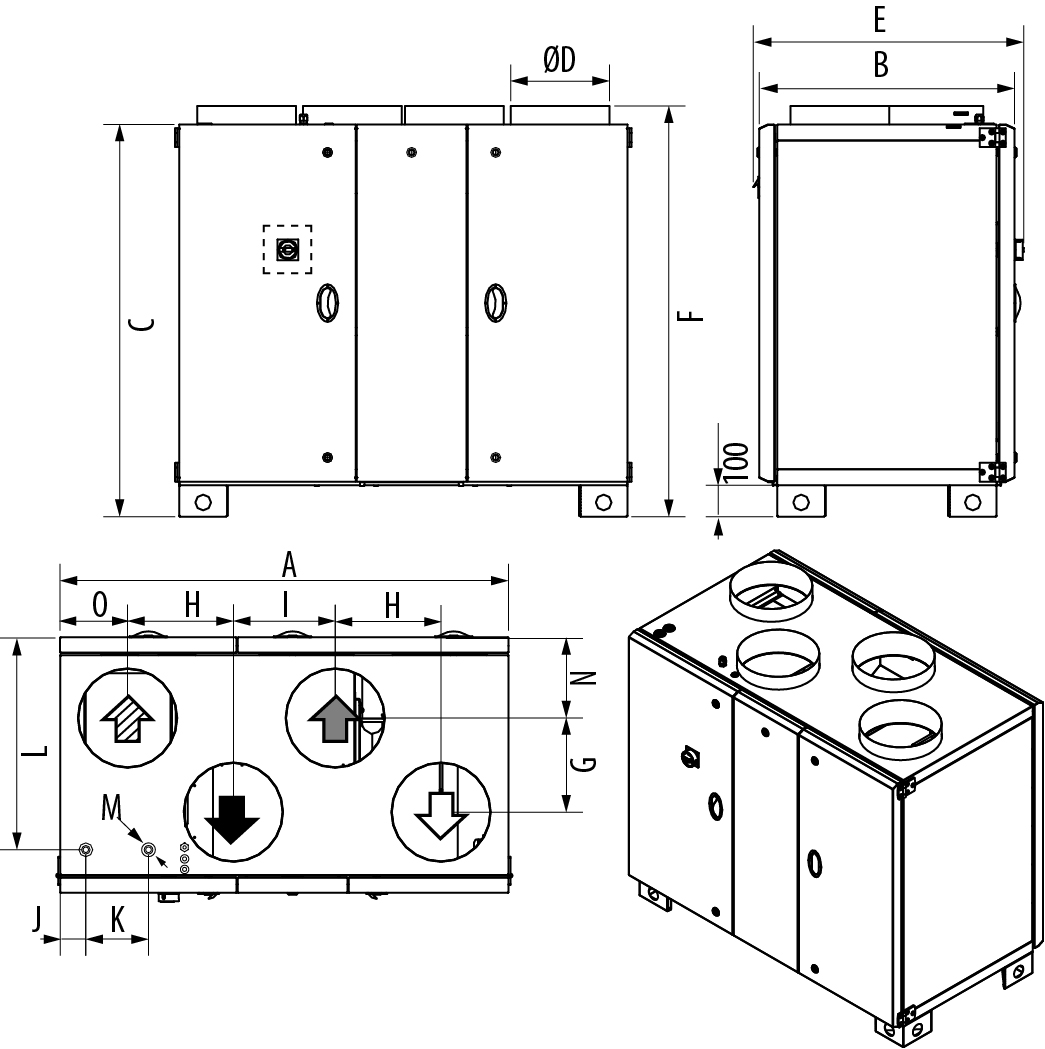

CAD O INTEGRAL 07 a 35 VTG
Conexión desde arriba
|
Aspiración de aire fresco |
|
Retorno de aire de escape |
|
Suministro de aire fresco |
|
Descarga de aire de escape |
|
Posición de regulación |
|
Modelo |
A |
B |
C |
ØD |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
Peso (kg) |
||
|
E |
EI |
EC |
||||||||||||||||
|
CAD O INTEGRAL 07 VT |
1285 |
715 |
1125 |
250 |
750 |
1185 |
200 |
310 |
300 |
101 |
195 |
569 |
1/2˝ |
258 |
183 |
200 |
206 |
206 |
|
CAD O INTEGRAL 13 VT |
1285 |
715 |
1125 |
250 |
750 |
1185 |
200 |
310 |
300 |
101 |
195 |
569 |
1/2˝ |
258 |
183 |
207 |
213 |
213 |
|
CAD O INTEGRAL 19 VT |
1490 |
815 |
1250 |
315 |
850 |
1309 |
300 |
355 |
350 |
90 |
255 |
689 |
1/2˝ |
258 |
215 |
259 |
265 |
267 |
|
CAD O INTEGRAL 25 VT |
1740 |
965 |
1350 |
355 |
1000 |
1410 |
400 |
420 |
400 |
105 |
307 |
825 |
3/4˝ |
283 |
250 |
334 |
344 |
345 |
|
CAD O INTEGRAL 35 VT |
1900 |
1125 |
1530 |
450 |
1156 |
1590 |
450 |
460 |
400 |
105 |
367 |
985 |
3/4˝ |
338 |
290 |
419 |
431 |
431 |
CAD O INTEGRAL 45 VTD
Conexión desde arriba
|
Aspiración de aire fresco |
|
Retorno de aire de escape |
|
Suministro de aire fresco |
|
Descarga de aire de escape |
|
Posición de regulación |
|
Modelo |
Peso (kg) |
||
|
E |
EI |
EC |
|
|
CAD O INTEGRAL 45 VT |
432 |
444 |
444 |

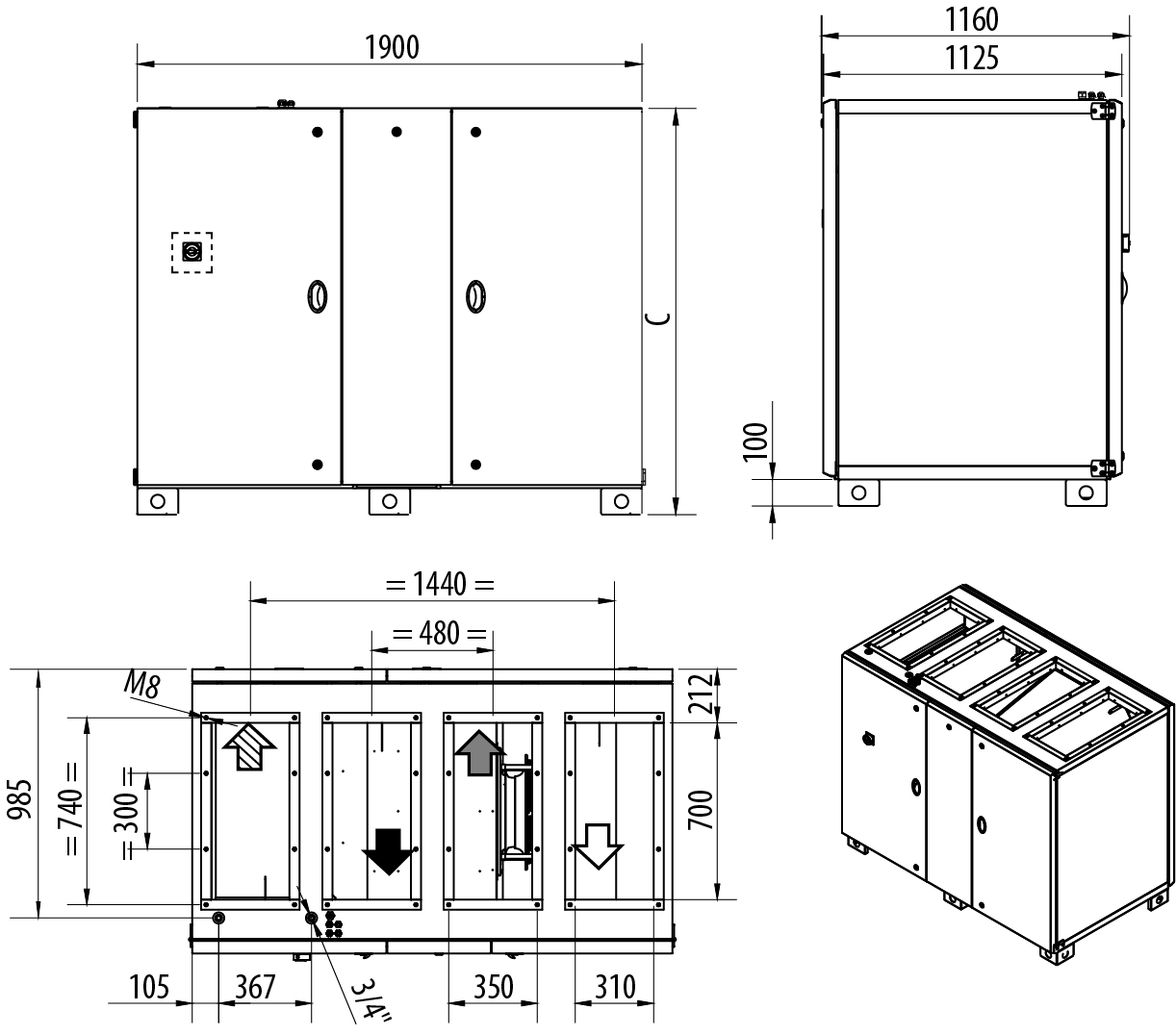

CAD O INTEGRAL 45 VTG
Conexión desde arriba
|
Aspiración de aire fresco |
|
Retorno de aire de escape |
|
Suministro de aire fresco |
|
Descarga de aire de escape |
|
Posición de regulación |
|
Modelo |
Peso (kg) |
||
|
E |
EI |
EC |
|
|
CAD O INTEGRAL 45 VT |
432 |
444 |
444 |
CAD O Monobloque INTEGRAL VLG - tamaños 07 a 45
Conexión de la línea principal izquierda
Conexión de la línea principal izquierda
|
Modelo |
A |
B |
C |
ØD |
E |
F |
G |
H |
I1 |
I2 |
J |
J1 |
|
CAD O INTEGRAL 07 VL |
1309 |
715 |
983 |
315 |
763 |
1425 |
329 |
754 |
327,5 |
357,5 |
210 |
214 |
|
CAD O INTEGRAL 13 VL |
1309 |
715 |
983 |
315 |
763 |
1425 |
329 |
754 |
327,5 |
357,5 |
210 |
214 |
|
CAD O INTEGRAL 19 VL |
1459 |
815 |
1085 |
355 |
851 |
1575 |
356 |
826 |
407,5 |
407,5 |
194 |
213 |
|
CAD O INTEGRAL 25 VL |
1558 |
965 |
1183 |
400 |
1000 |
1675 |
379 |
904 |
482,5 |
482,5 |
204 |
213 |
|
CAD O INTEGRAL 35 VL |
1558 |
1125 |
1363 |
450 |
1160 |
1675 |
436 |
1026 |
562,5 |
562,5 |
204 |
213 |
|
CAD O INTEGRAL 45 VL |
1558 |
1125 |
1363 |
500 |
1160 |
1675 |
436 |
1026 |
562,5 |
562,5 |
204 |
213 |
|
Modelo |
K |
K1 |
L |
L1 |
L2 |
M |
M1 |
M2 |
Peso (kg) |
||||
|
E |
EI |
EC |
ER |
EX |
|||||||||
|
CAD O INTEGRAL 07 VL |
255 |
232 |
625 |
592 |
597 |
1/2 |
12,5 |
5 |
180 |
186 |
186 |
189 |
190 |
|
CAD O INTEGRAL 13 VL |
255 |
232 |
625 |
592 |
597 |
1/2 |
12,5 |
5 |
187 |
193 |
193 |
196 |
197 |
|
CAD O INTEGRAL 19 VL |
337 |
15,5 |
719 |
672 |
720,5 |
3 / 4˝ |
12 |
22 |
233 |
241 |
241 |
244 |
248 |
|
CAD O INTEGRAL 25 VL |
367 |
38,5 |
869 |
837 |
875,5 |
3 / 4˝ |
12 |
22 |
281 |
291 |
291 |
293 |
299 |
|
CAD O INTEGRAL 35 VL |
457 |
85,5 |
1030 |
977 |
1033 |
3 / 4˝ |
12 |
22 |
350 |
362 |
364 |
370 |
372 |
|
CAD O INTEGRAL 45 VL |
457 |
85,5 |
1030 |
977 |
1033 |
3 / 4˝ |
12 |
22 |
363 |
375 |
377 |
383 |
385 |

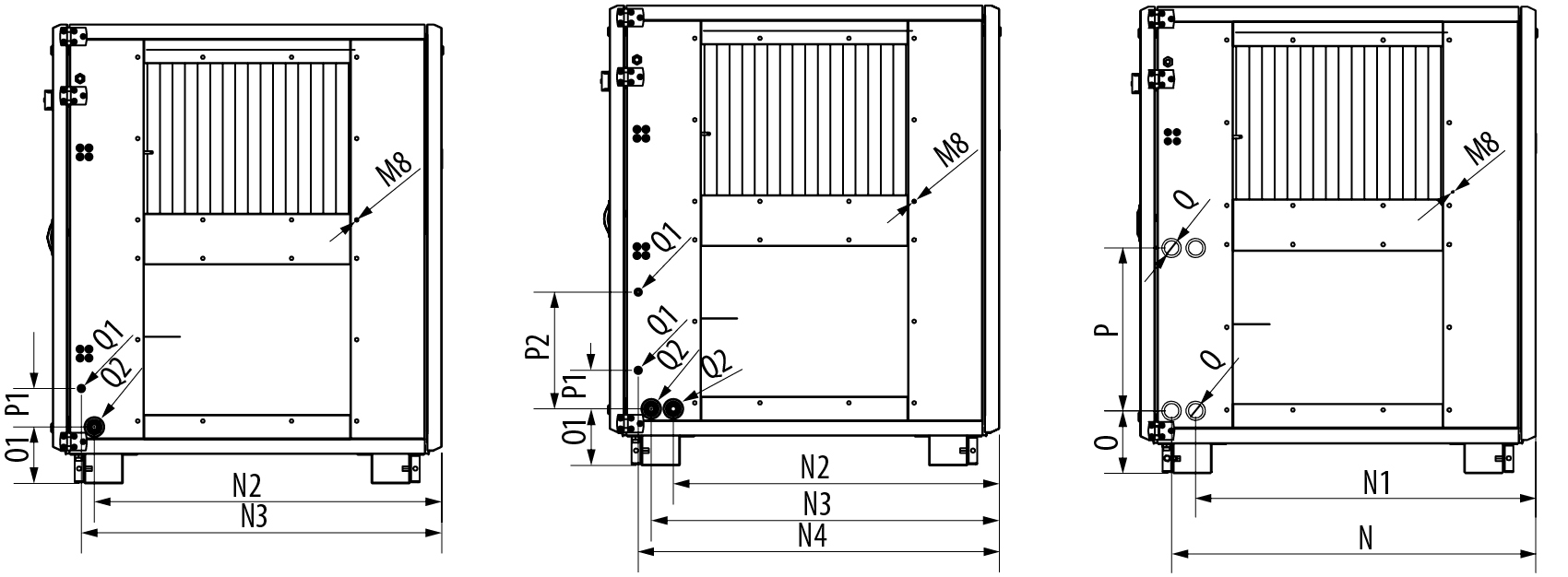

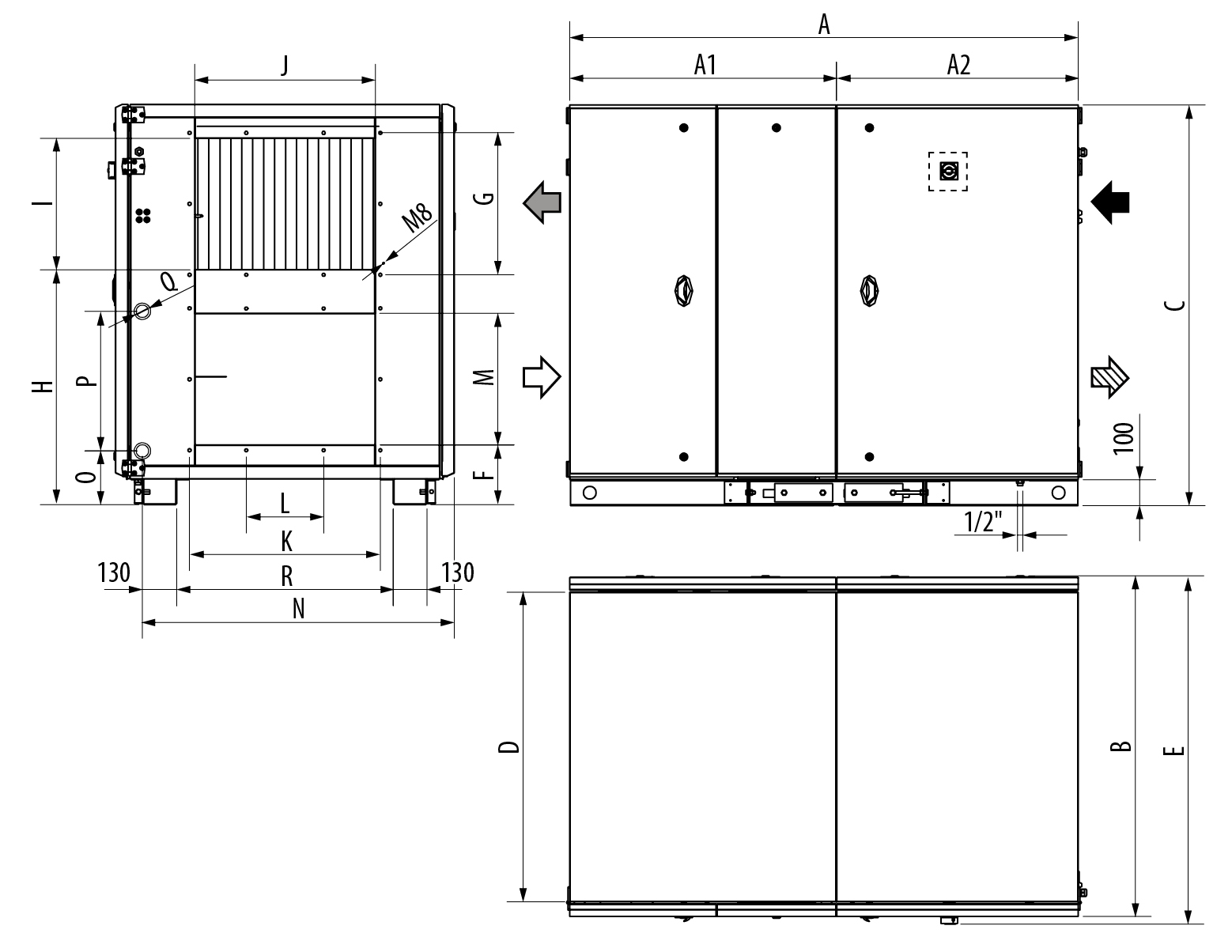

CAD O INTEGRAL VLD - Tamaños 60 a 100
Conexión de línea de servicio recta (suministrada en dos partes)
Conexión de línea de servicio recta (suministrada en dos partes)
| Talla 60 Modelo EX Batería de expansión directa |
Talla 80-100 Modelo EX Batería de expansión directa |
Modelo ECFECF model Con batería de agua fría / caliente reversible |
 |
||
|
Modelo |
A |
A1 * |
A2 |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
CAD O INTEGRAL 60/60HP VL |
1972 |
1034 |
938 |
1315 |
1553 |
1200 |
1350 |
235 |
550 |
915 |
510 |
700 |
740 |
|
CAD O INTEGRAL 80/80HP VL |
2112 |
1114 |
998 |
1565 |
1803 |
1450 |
1600 |
245 |
650 |
1050 |
610 |
900 |
940 |
|
CAD O INTEGRAL 100/100HP VL |
2412 |
1263 |
1149 |
1735 |
1971 |
1620 |
1770 |
285 |
650 |
1175 |
610 |
1100 |
1140 |
* Enclavamiento de 50 mm a añadir para obtener la longitud del módulo solo.
|
Modelo |
L |
M |
N |
N1 |
N2 |
N3 |
N4 |
O |
O1 |
P |
P1 |
P2 |
Q * |
Q1 |
Q2 |
R |
|
CAD O INTEGRAL 60/60HP VL |
300 |
510 |
1210 |
1131 |
1174 |
1218 |
- |
208 |
213 |
541 |
109 |
- |
1˝ (1 "1/4) |
12,7 |
28,5 |
840 |
|
CAD O INTEGRAL 80/80HP VL |
300 |
610 |
1434 |
1334 |
1364 |
1410 |
1410 |
216 |
213 |
653 |
172 |
422 |
1 "1/4 (1" 1/2) |
15,8 |
22,2 |
1090 |
|
CAD O INTEGRAL 100/100HP VL |
600 |
610 |
1614 |
1514 |
1580 |
1580 |
1610 |
214 |
213 |
743 |
217 |
522 |
1 "1/4 (1" 1/2) |
22,2 |
28,5 |
1260 |
|
Modelo |
Peso (kilogramo) |
|||||||||||||||||
|
E |
EI |
EC |
ER |
ECF |
EX |
|||||||||||||
|
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
|
|
CAD O INTEGRAL 60/60HP VL |
345 |
224 |
569 |
345 |
251 |
596 |
345 |
245 |
590 |
345 |
252 |
597 |
345 |
273 |
618 |
345 |
262 |
607 |
|
CAD O INTEGRAL 80/80HP VL |
457 |
285 |
742 |
457 |
322 |
779 |
457 |
313 |
770 |
457 |
323 |
780 |
457 |
352 |
809 |
457 |
337 |
794 |
|
CAD O INTEGRAL 100/100HP VL |
550 |
354 |
904 |
550 |
398 |
948 |
550 |
388 |
938 |
550 |
400 |
950 |
550 |
434 |
984 |
550 |
416 |
966 |

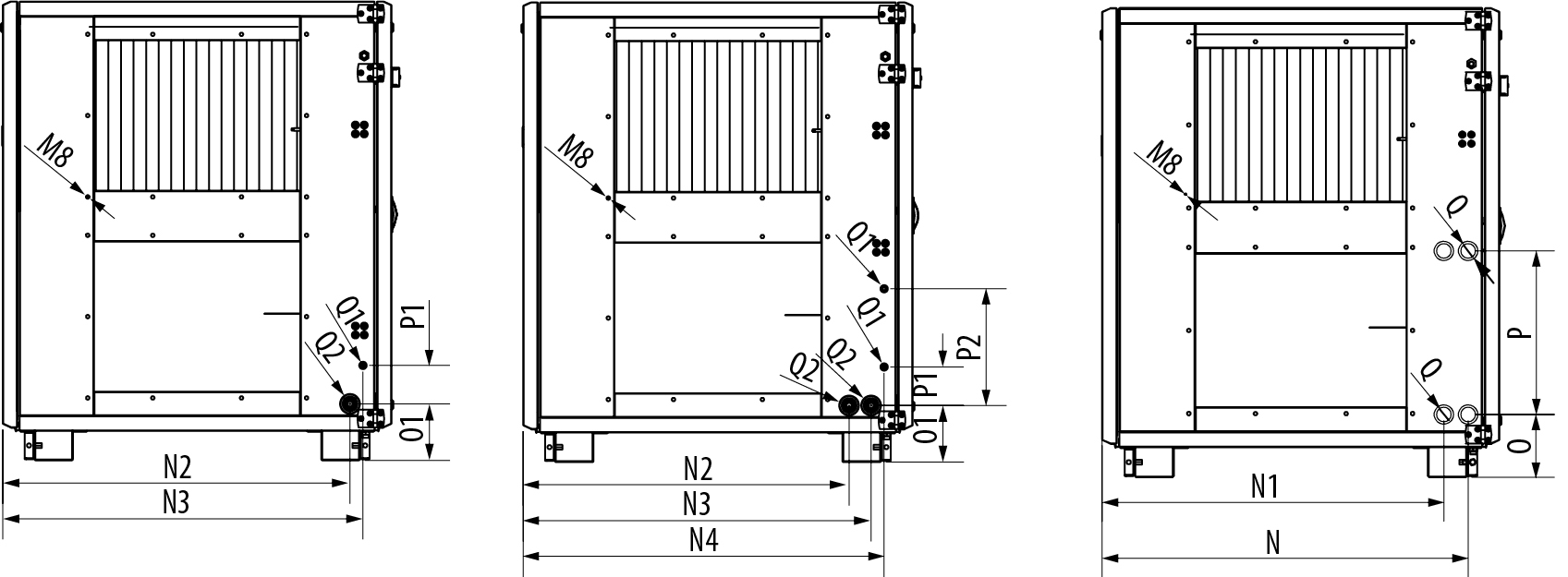

CAD O INTEGRAL VLG - Tamaños 60 a 100
Conexión de la línea de servicio del lado izquierdo (suministrada en dos partes)
Conexión de la línea de servicio del lado izquierdo (suministrada en dos partes)
| Talla 60 Modelo EX Batería de expansión directa |
Talla 80-100 Modelo EX Batería de expansión directa |
Modelo ECF Con batería de agua fría / caliente reversible |
 |
||
|
Modelo |
A |
A1 * |
A2 |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
CAD O INTEGRAL 60/60HP VL |
1972 |
1034 |
938 |
1315 |
1553 |
1200 |
1350 |
235 |
550 |
915 |
510 |
700 |
740 |
|
CAD O INTEGRAL 80/80HP VL |
2112 |
1114 |
998 |
1565 |
1803 |
1450 |
1600 |
245 |
650 |
1050 |
610 |
900 |
940 |
|
CAD O INTEGRAL 100/100HP VL |
2412 |
1263 |
1149 |
1735 |
1971 |
1620 |
1770 |
285 |
650 |
1175 |
610 |
1100 |
1140 |
* Enclavamiento de 50 mm a añadir para obtener la longitud del módulo solo.
|
Modelo |
L |
M |
N |
N1 |
N2 |
N3 |
N4 |
O |
O1 |
P |
P1 |
P2 |
Q * |
Q1 |
Q2 |
R |
|
CAD O INTEGRAL 60/60HP VL |
300 |
510 |
1210 |
1131 |
1174 |
1218 |
- |
208 |
213 |
541 |
109 |
- |
1 "(1" 1/4) |
12,7 |
28,5 |
840 |
|
CAD O INTEGRAL 80/80HP VL |
300 |
610 |
1434 |
1334 |
1364 |
1410 |
1410 |
216 |
213 |
653 |
172 |
422 |
1 "1/4 (1" 1/2) |
15,8 |
22,2 |
1090 |
|
CAD O INTEGRAL 100/100HP VL |
600 |
610 |
1614 |
1514 |
1580 |
1580 |
1610 |
214 |
213 |
743 |
217 |
522 |
1 "1/4 (1" 1/2) |
22,2 |
28,5 |
1260 |
|
Modelo |
Peso (kg) |
|||||||||||||||||
|
E |
EI |
EC |
ER |
ECF |
EX |
|||||||||||||
|
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
A1 |
A2 |
A1 + A2 |
|
|
CAD O INTEGRAL 60/60HP VL |
345 |
224 |
569 |
345 |
251 |
596 |
345 |
245 |
590 |
345 |
252 |
597 |
345 |
273 |
618 |
345 |
262 |
607 |
|
CAD O INTEGRAL 80/80HP VL |
457 |
285 |
742 |
457 |
322 |
779 |
457 |
313 |
770 |
457 |
323 |
780 |
457 |
352 |
809 |
457 |
337 |
794 |
|
CAD O INTEGRAL 100/100HP VL |
550 |
354 |
904 |
550 |
398 |
948 |
550 |
388 |
938 |
550 |
400 |
950 |
550 |
434 |
984 |
550 |
416 |
966 |

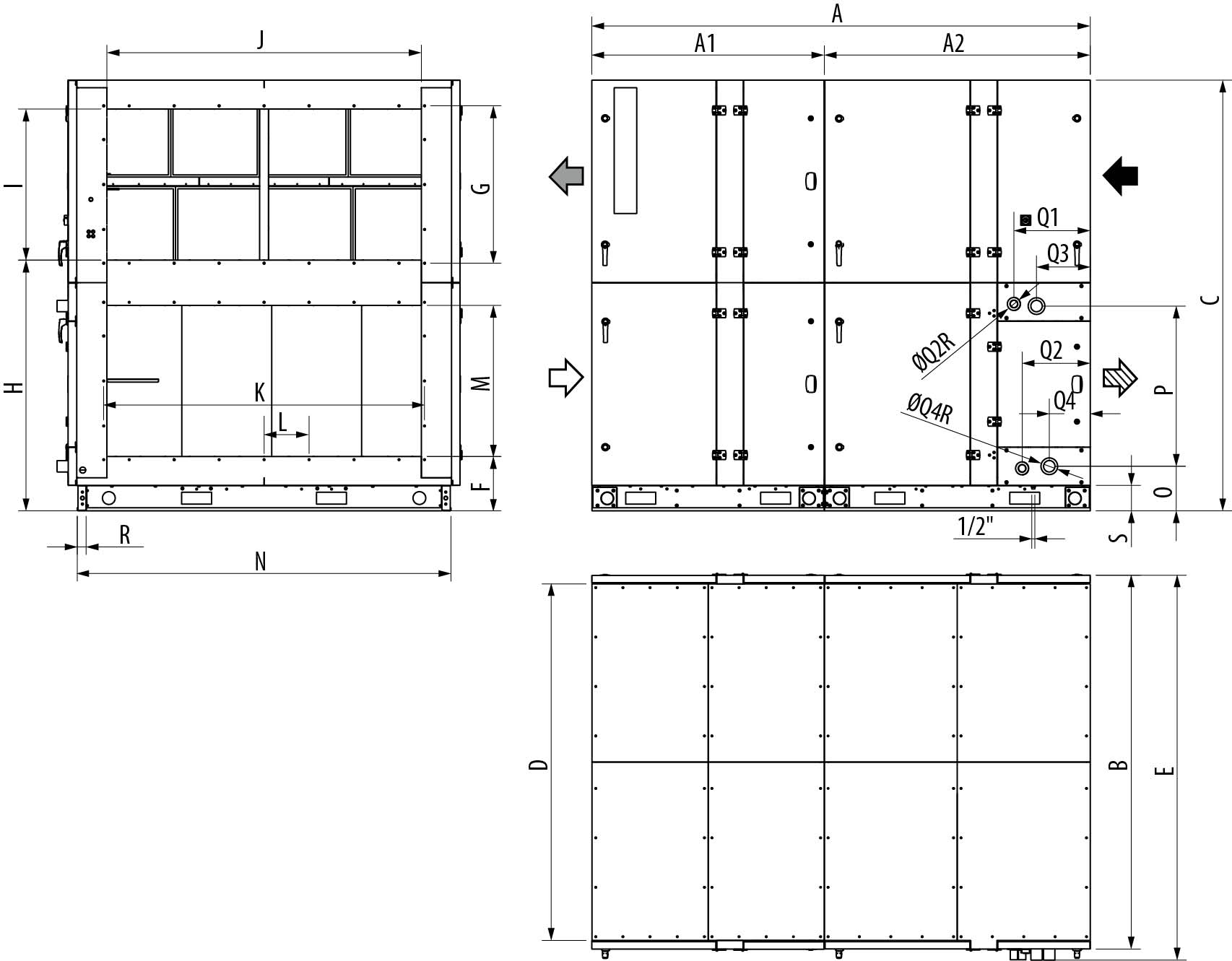

CAD O INTEGRAL VLD - Tamaño 150 - Modelo ECF
Conexión de línea de servicio recta (se entrega en dos partes)
Conexión de línea de servicio recta (se entrega en dos partes)
|
Aspiración de aire fresco |
|
Recuperación de aire viciado |
|
Soplando aire fresco |
|
Rechazo de aire viciado |
|
Posición de regulación |
| Modelo EC y ER2R Batería de agua |
Modelo ER4R Batería de agua |
 |
|
|
Modelo |
A |
A1 |
A2 |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
CAD O INTEGRAL 150/150HP VL |
3325 |
1552 |
1774 | 2215 | 2460 | 2100 | 2288 | 298 | 950 | 1409 | 908 | 1798 | 1840 |
|
Modelo |
L |
M |
N |
O |
P |
ØQ2R |
ØQ4R |
Q1 |
Q2 |
T3 |
Q4 |
Q5 |
Q6 |
R |
S |
|
CAD O INTEGRAL 150/150HP VL |
300 | 908 | 2107 | 254 | 947 | 1 1/2'' | 1 1/2'' | 502 | 447 | 342 | 264 | 498 | 420 | 712 | 156 |
|
Modelo |
Peso (kg) |
|||||||||||||||||
|
E |
EI |
EC/ER2R |
ER4R |
ECF |
||||||||||||||
|
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
||||
|
CAD O INTEGRAL 150/150HP VL |
930 |
710 |
1640 |
930 |
800 | 1730 | 930 | 750 | 1680 | 930 | 790 | 1720 | 930 | 830 | 1760 | |||

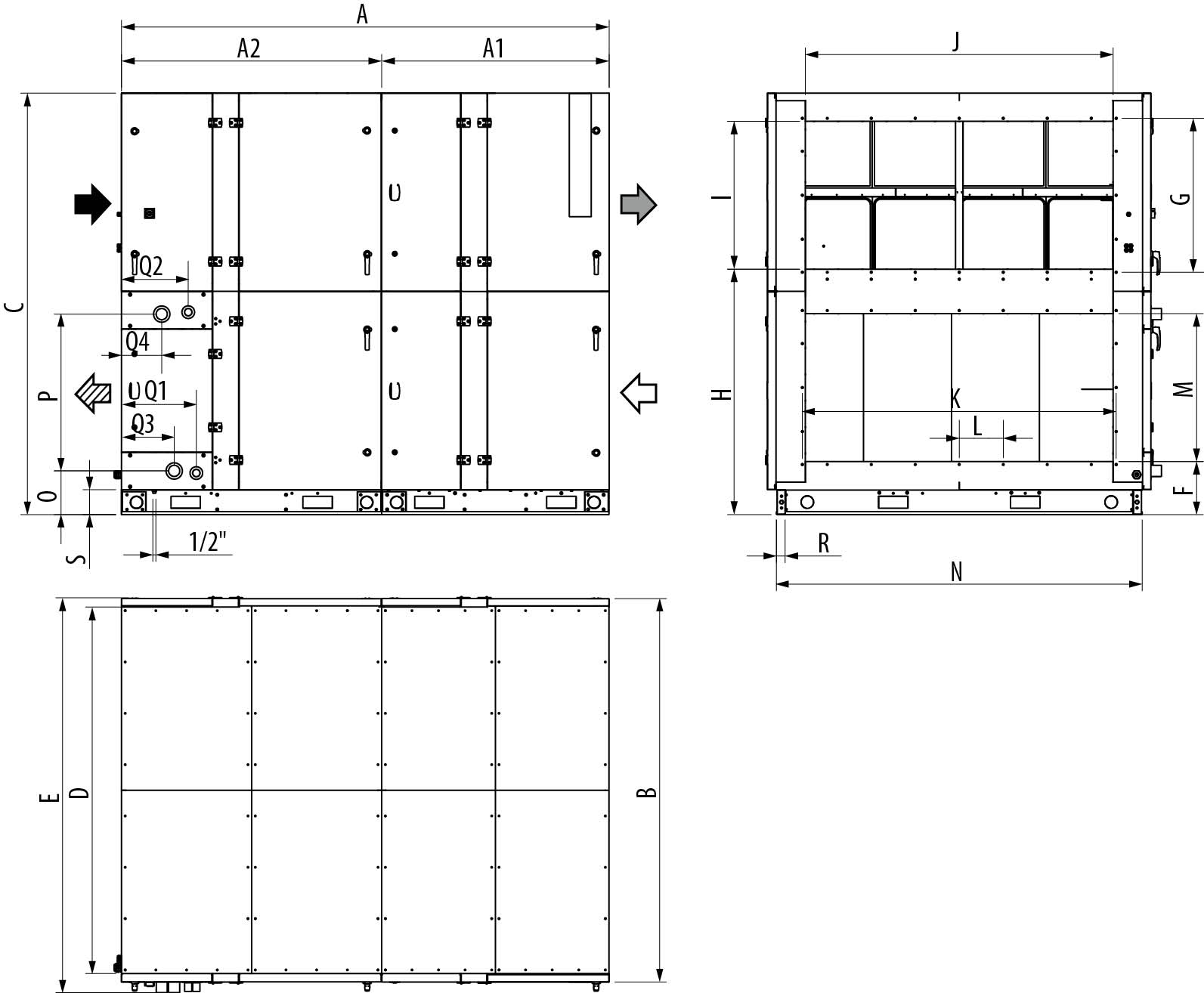

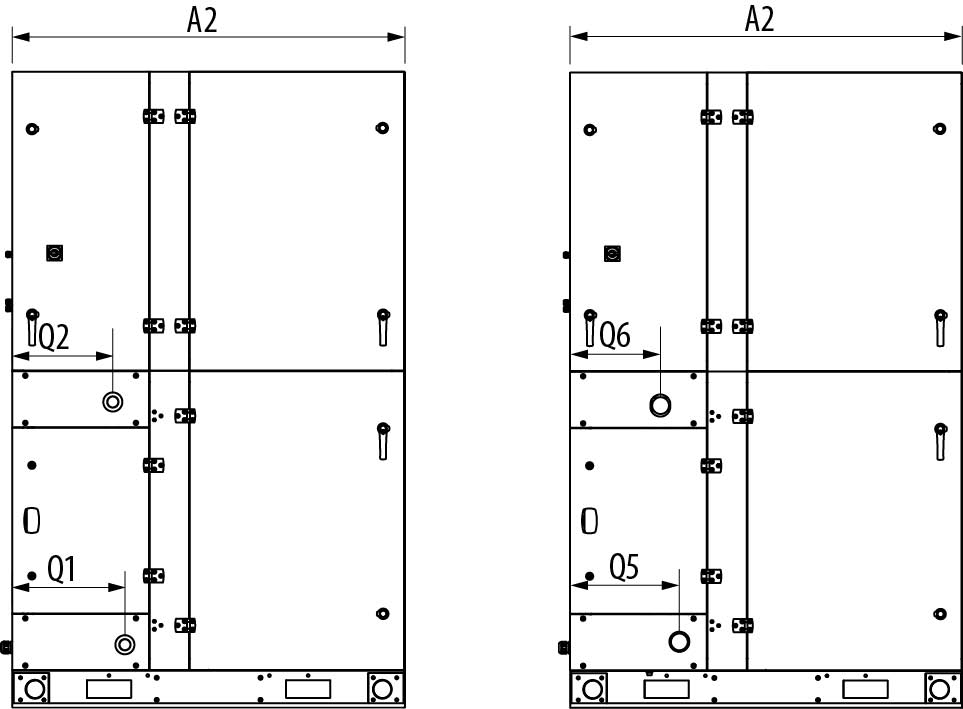

CAD O INTEGRAL VLG - Tamaño 150 Modelo ECF
Conexión de línea de servicio izquierda (se entrega en dos partes)

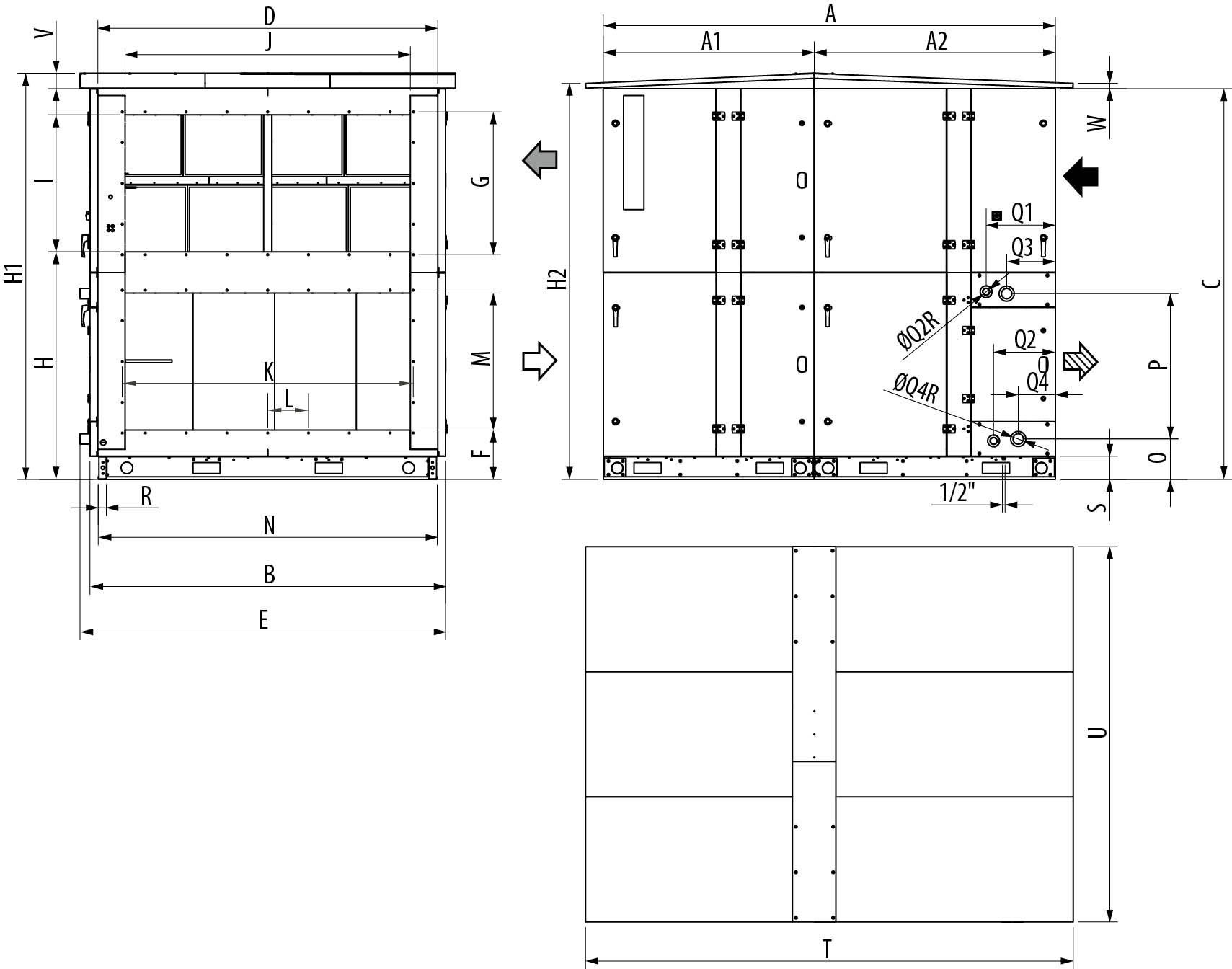

CAD O INTEGRAL VLEXD - Modelo tamaño 200 ECF
Conexión a línea de servicio recta (se entrega en dos partes siempre equipadas con protección contra la lluvia)

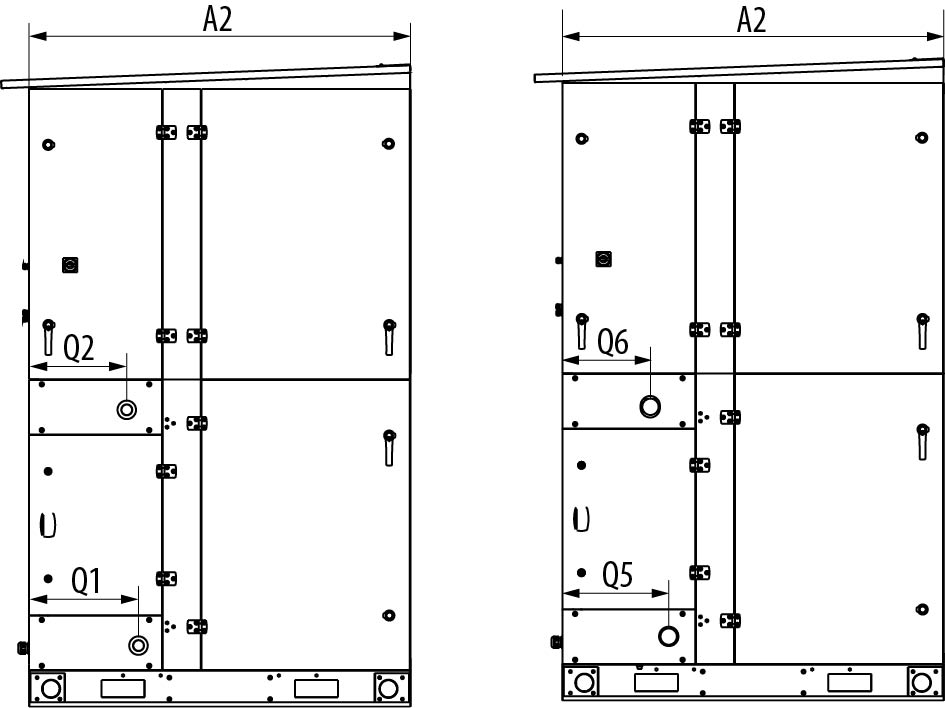

CAD O INTEGRAL VLEXG - Modelo tamaño 200 ECF
Conexión de línea de servicio izquierda (se entrega en dos partes, siempre equipadas con protección contra la lluvia)
Conexión de línea de servicio izquierda (se entrega en dos partes)
|
Aspiración de aire fresco |
|
Recuperación de aire viciado |
|
Soplando aire fresco |
|
Rechazo de aire viciado |
|
Posición de regulación |
| Modelo EC y ER2R Batería de agua |
Modelo ER4R Batería de agua |
 |
|
|
Modelo |
A |
A1 |
A2 |
B |
C |
D |
E |
F |
G |
H |
IJ |
K |
|
|
CAD O INTEGRAL 150/150HP VL |
3325 |
1552 |
1774 | 2215 | 2460 | 2100 | 2288 | 298 | 950 | 1409 | 908 | 1798 | 1840 |
|
Modelo |
L |
M |
N |
O |
P |
ØQ2R |
ØQ4R |
Q1 |
Q2 |
T3 |
Q4 |
Q5 |
Q6 |
R |
S |
|
CAD O INTEGRAL 150/150HP VL |
300 | 908 | 2107 | 254 | 947 | 1 1/2'' | 1 1/2'' | 502 | 447 | 342 | 264 | 498 | 420 | 712 | 156 |
|
Modelo |
Peso (kg) |
|||||||||||||||||
|
E |
EI |
EC/ER2R |
ER4R |
ECF |
||||||||||||||
|
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
||||
|
CAD O INTEGRAL 150/150HP VL |
930 |
710 |
1640 |
930 |
800 | 1730 | 930 | 750 | 1680 | 930 | 790 | 1720 | 930 | 830 | 1760 | |||
CAD O INTEGRAL VLEXD - Modelo tamaño 200 ECF
Conexión a línea de servicio recta (se entrega en dos partes siempre equipadas con protección contra la lluvia)
|
Aspiración de aire fresco |
|
Recuperación de aire viciado |
|
Soplando aire fresco |
|
Rechazo de aire viciado |
|
Posición de regulación |
| Modelo EC y ER2R Batería de agua |
Modelo ER4R Batería de agua |
 |
|
|
Modelo |
A |
A1 |
A2 |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
CAD O INTEGRAL 200 VL |
3326 |
1552 | 1774 | 2615 | 2874 | 2500 | 2689 | 362 | 1050 | 1673 | 1010 | 2100 | 2140 |
|
Modelo |
L |
M |
N |
O |
P |
ØQ2R |
ØQ4R |
Q1 |
Q2 |
T3 |
Q4 |
Q5 |
Q6 |
R |
S |
H1 |
H2 |
T |
U |
V |
W |
|
CAD O INTEGRAL 200 VL |
300 | 1010 | 2494 | 297 | 1069 | 1 1/2" | 2 1/2" | 510 | 455 | 359 | 274 | 495 | 410 | 60 | 170 | 2989 | 2912 | 3586 | 2760 | 115 | 38 |
|
Modelo |
Peso (kg) |
|||||||||||||||||
|
E |
EI |
EC/ER2R |
ER4R |
ECF |
||||||||||||||
|
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
||||
|
CAD O INTEGRAL 200 VL |
1475 | 1060 | 2535 | 1475 | 1160 | 2635 | 1475 | 1140 | 2615 | 1475 | 1185 | 2660 | 1475 | 1260 | 2735 | |||
CAD O INTEGRAL VLEXG - Modelo tamaño 200 ECF
Conexión de línea de servicio izquierda (se entrega en dos partes, siempre equipadas con protección contra la lluvia)
|
Aspiración de aire fresco |
|
Recuperación de aire viciado |
|
Soplando aire fresco |
|
Rechazo de aire viciado |
|
Posición de regulación |
| Modelo EC y ER2R Batería de agua |
Modelo ER4R Batería de agua |
 |
|
|
Modelo |
A |
A1 |
A2 |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
CAD O INTEGRAL 200 VL |
3326 |
1552 | 1774 | 2615 | 2874 | 2500 | 2689 | 362 | 1050 | 1673 | 1010 | 2100 | 2140 |
|
Modelo |
L |
M |
N |
O |
P |
ØQ2R |
ØQ4R |
Q1 |
Q2 |
T3 |
Q4 |
Q5 |
Q6 |
R |
S |
H1 |
H2 |
T |
U |
V |
W |
|
CAD O INTEGRAL 200 VL |
300 | 1010 | 2494 | 297 | 1069 | 1 1/2" | 2 1/2" | 510 | 455 | 359 | 274 | 495 | 410 | 60 | 170 | 2989 | 2912 | 3586 | 2760 | 115 | 38 |
|
Modelo |
Peso (kg) |
|||||||||||||||||
|
E |
EI |
EC/ER2R |
ER4R |
ECF | ||||||||||||||
|
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
A1 |
A2 |
A1+A2 |
||||
|
CAD O INTEGRAL 200 VL |
1475 | 1060 | 2535 | 1475 | 1160 | 2635 | 1475 | 1140 | 2615 | 1475 | 1185 | 2660 | 1475 | 1260 | 2735 | |||
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Páginas del catálogo - Otro
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Instrucciones de instalación (NT) Otros
Instrucciones de instalación (NT) Otros idiomas
Instrucciones de instalación (NT) - Versión antigua
Datos técnicos (DTEC)
Certificados de extracción de humo / fuego
Informe de clasificación de incendios (PVFEU)
Certificados de desempeño / medioambiente
Ficha normativa ErP (FERP)
Certificado Eurovent (CEUR)
Declaración de prestaciones (DOP)
Perfil medioambiental del producto (PEP)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Asistencia con recetas
Texto de especificación (TP)
Documentos comerciales
Folleto comercial (FCOM)
EASYVENT
Acceda al software en línea
| TODAS LAS APLICACIONES |
|||
 |
Selección de ventiladores y UTA |
|
Otros productos: actualizaciones permanentes BSP F400 CAB ECOWATT CAD HR DELGADO CAD O INTEGRAL CBM CBM RE CGT CAT N° F400 CHGT F400 - CHGT F300 CHRB/TN - CRVB/TN CMB-CMT CRHB-CRVB ECOWATT btc CVAB N - CVAT N CVAB N - CVAT N ECOWATT FR F400 HCTB - HCTT - HCTT ATEX HDB ATEX ALTO F400 / F200 HGTT-V HXBR-HXTR HXBR ECOWATT KABB - KABT CLASE PURA TCBB - TCBT TCTB ATEX - TGT ATEX TCDH ATEX TD - TD ECOWATT TD ATEX TD SILENT - TD SILENT ECOWATT TGHT F400 - TGHT F200 TGT TGT ATEX THC - THC ECOWATT THGT PORTON F400 TRB-TREB TXBR ECOWATT VIENTO ECOWATT VENT-NK - VENT-VN |
OPTAIR CTA
Descargue la nueva versión OPTAIR CTA (sin actualización automática de la versión anterior)
Software de selección de CTA de flujo simple o doble
Noviembre 2023 – Nueva versión OPTAIR CTA 2023.12.2.0: incorporación de nuevas gamas y eliminación de gamas obsoletas
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
 |
Productos incluidos en la versión 2023
|
3 BRASSEURS
Cadenas de restaurantes
59 - Norte
Année : 2019
Maître d'ouvrage : SAS 3 BRASSEURS LG
BET Fluides : BKW ENERGIES
Installateur : IDCLIM (dep. 59)
Architecte : ADD AGENCE DAVID DHONT
Productos instalados:
AGENCE WEISHAUPT - CHAMBERY
Instalaciones de fabricación
73 - Saboya
Année : 2017
Maître d'ouvrage : WEISHAUPT SA
BET Fluides : CENA INGENIERIE 73
Installateur : ADITEC 73 (dep. 73)
Productos instalados:
B'TWIN VILLAGE - LILLE
Centros comerciales
59 - Norte
Année : 2014
Maître d'ouvrage : DECATHLON
BET Fluides : PROJEX
Installateur : ALPHA CLIMA INDUSTRIE (dep. 59)
Architecte : PATRIARCHE
Productos instalados:
BASE LOGISTIQUE INTERMARCHE
Envío o almacenamiento
56 - Morbihan
Année : 2019
Maître d'ouvrage : SAS ITM IMMO LOG
BET Fluides : P2-INGENIERIE (77)
Installateur : TEXIER (dep. 56)
Architecte : NICOT ARCHITECTE (35)
Productos instalados:
CHALET SKADI (5*) - VAL D'ISERE
Catering comercial independiente
73 - Saboya
Année : 2017
Maître d'ouvrage : VILLA MONTANA
BET Fluides : ALPES FLUIDES 73
Installateur : ISOTHERM (dep. 73)
Productos instalados:
COLLEGE - VALLON PONT D'ARC
Colegios
07 - Ardèche
Année : 2015
Maître d'ouvrage : CONSEIL DÉPARTEMENTAL
BET Fluides : GIRUS INGENIERIE
Installateur : CHAUSSABEL (dep. 07)
Architecte : PATEY ARCHITECTES
Productos instalados:
COLLEGE CHAMPOLLION - DIJON
Colegios
21 - Côte-d'Or
Année : 2015
Maître d'ouvrage : CONSEIL DÉPARTEMENTAL
BET Fluides : BEVM
Installateur : LASTELLA GENIE CLIMATIQUE (dep. 21)
Productos instalados:
COLLEGE R. GOUPIL - BEAUGENCY
Colegios
45 - Loiret
Année : 2021
BET Fluides : ERCC
Installateur : ERCC (dep. 45)
Architecte : BLATTER
Productos instalados:
DISTRICT DE LA LOIRE DE FOOTBAL
Solo oficinas
42 - Loira
Année : 2014
BET Fluides : CLEMATIS (42)
Installateur : BRUNO LOUISON (dep. 42)
Productos instalados:
ECOLE ELEMENTAIRE - BARBY
Escuelas primarias
73 - Saboya
Année : 2013
Maître d'ouvrage : VILLE DE BARBY
BET Fluides : SETIC INGENIERIE
Installateur : PICCHIOTTINO (dep. 73)
Architecte : LOUIS ET PERINO ARCHITECTES
Productos instalados:
EHPAD (140 LITS) - LA QUEUE EN BRIE
Residencias para ancianos
94 - Val-de-Marne
Année : 2018
Maître d'ouvrage : SODERIF
BET Fluides : CET INGENIERIE (92)
Installateur : SANICLIMA (dep. 93)
Architecte : ARCHISPROD
Productos instalados:
EHPAD - LA QUEUE EN BRIE
Residencias para ancianos
94 - Val-de-Marne
Année : 2018
Maître d'ouvrage : SODERIF
BET Fluides : CET INGENIERIE (92)
Installateur : SANICLIMA (dep. 93)
Architecte : ARCHI5PROD
Productos instalados:
EHPAD PIERRE MEUNIER - LA FOUILLOUSE
Residencias para ancianos
42 - Loira
Année : 2014
Maître d'ouvrage : MAISON DE RETRAITE PIERRE MEUNIER
BET Fluides : ADRET
Installateur : ENERGECO (dep. 42)
Architecte : GROUPE 6
Productos instalados:
ENSEMBLE SCOLAIRE CATHOLIQUE ROCHOIS - LA ROCHE/FORON
Colegios
74 - Alta Saboya
Année : 2017
Maître d'ouvrage : SCI STE MARIE
BET Fluides : SYNAPSE CONSTRUCTION
Installateur : PESSEY FOURNIER (dep. 74)
Architecte : GERONIMO ARCHITECTES
Productos instalados:
ESAT ARMENTIERES
Establecimientos sanitarios
59 - Norte
Année : 2018
Maître d'ouvrage : AFEJI 59
BET Fluides : PROJET 59
Installateur : CHAUFFAGE SERVICE (dep. 59)
Productos instalados:
ESPACE BOISSIN - RESTRUCTURATION 10 000M2 - LE MANS
Complejo de viviendas
Année : 2021
Maître d'ouvrage : BOISSIN SAS
Installateur : DELABOUDINIERE (dep. 72)
Productos instalados:
GRANDE MOSQUEE BADR EDDINE - LYON
Edificios religiosos
69 - Ródano
Année : 2015
Maître d'ouvrage : ASSOCIATION CULTURELLE LYONNAISE ISLAMO-FRANÇAISE
Installateur : TERCLIMAT (dep. 69)
Architecte : BALLANDRAS ET MIRABAUD
Productos instalados:
HIPPOPOTAMUS CLAYE-SOUILLY
Cadenas de restaurantes
77 - Sena y Marne
Année : 2021
Maître d'ouvrage : GROUPE BERTRAND
Installateur : UGCF (dep. 62)
Productos instalados:
INESIS GOLF PARK - MARCQ EN BAROEUL
Centros comerciales
59 - Norte
Année : 2013
Maître d'ouvrage : DECATHLON
BET Fluides : HDM INGENIERIE
Installateur : ALPHA CLIMA INDUSTRIE (dep. 59)
Architecte : TGMP ARCHITECTES
Productos instalados:
L'ATLANTIDE - NANTES
Catering comercial independiente
44 - Loira Atlántico
Année : 2015
Maître d'ouvrage : M. GUEHO
BET Fluides : AIA SERA
Installateur : SPIE OUEST CENTRE (dep. 44)
Productos instalados:
LE GRAND REFECTOIRE DE L'HOTEL DIEU
Catering comercial independiente
69 - Ródano
Année : 2018
Maître d'ouvrage : MARC BONNETON/THIBAULT SALVAT/MATHIEU COCHARD/EMMANUEL SAILER
BET Fluides : TEM PARTNERS (69)
Installateur : EVOLUTION (dep. 69)
Architecte : HTVS ARCHITECTURE LYON (69) – FRANCK VELLA
Productos instalados:
LYCEE PROFESSIONNEL - AUBIN
Instituto
Année : 2021
Installateur : EIGFFAGE BOUSQUET FIRMI (dep. 12)
Productos instalados:
LYCEE SAINT JOSEPH - THONES
Instituto
74 - Alta Saboya
Année : 2015
BET Fluides : BETER ET CACHAT
Installateur : HELLE SN (dep. 74)
Architecte : AER
Productos instalados:
MAISON DU DON - DUNKERQUE
Establecimientos sanitarios
59 - Norte
Année : 2021
Maître d'ouvrage : EFS ETABLISSEMENT FRANÇAIS DU SANG
BET Fluides : TPF INGENIERIE
Installateur : FLANDRES ARTOIS (dep. 62)
Productos instalados:
MEDIATHEQUE L'AGORA - METZ
Mediateca
57 - Mosela
Année : 2018
Maître d'ouvrage : VILLE DE METZ
BET Fluides : OTE INGENIERIE
Installateur : LORRY SAS (dep. 57)
Architecte : BERNARD ROPA
Productos instalados:
RESTAURANT UNIVERSITAIRE DIDEROT - GRENOBLE
Universidades / Grandes Ecoles
38 - Isère
Année : 2020
Maître d'ouvrage : CROUS GRENOBLE
BET Fluides : ADRET
Installateur : VENITUCCI ET ICS (dep. 38)
Architecte : CHAPUIS-ROYER
Productos instalados:
SALLE DE SPORT "LA SUITE"
Pabellones deportivos
68 - Alto Rin
Année : 2021
Maître d'ouvrage : SARL LA SUITE
BET Fluides : LIEBERMANN
Installateur : LIEBERMANN (dep. 67)
Productos instalados:
UNIVERSITE DES QUAIS - LYON
Universidades / Grandes Ecoles
69 - Ródano
Année : 2014
Maître d'ouvrage : RECTORAT ACADÉMIE DE LYON
BET Fluides : GINGER
Installateur : MOOS (dep. 69)
Architecte : WEBER ET DAMIAN
Productos instalados:
VILLAGE VACANCES REPIT FAMILLES - FONDETTES
Residencias hoteleras
37 - Indre-et-Loire
Année : 2013
Maître d'ouvrage : ASSOCIATION LES FONDETTES
BET Fluides : OTE
Installateur : HERVE THERMIQUE (dep. 37)
Architecte : BROLET VINCENT
Productos instalados:
VILOGIA
Solo oficinas
59 - Norte
Année : 2021
BET Fluides : BE JLL INGÉNIERIE
Installateur : ENERGIE FROID (dep. 62)
Productos instalados:
↑
X
