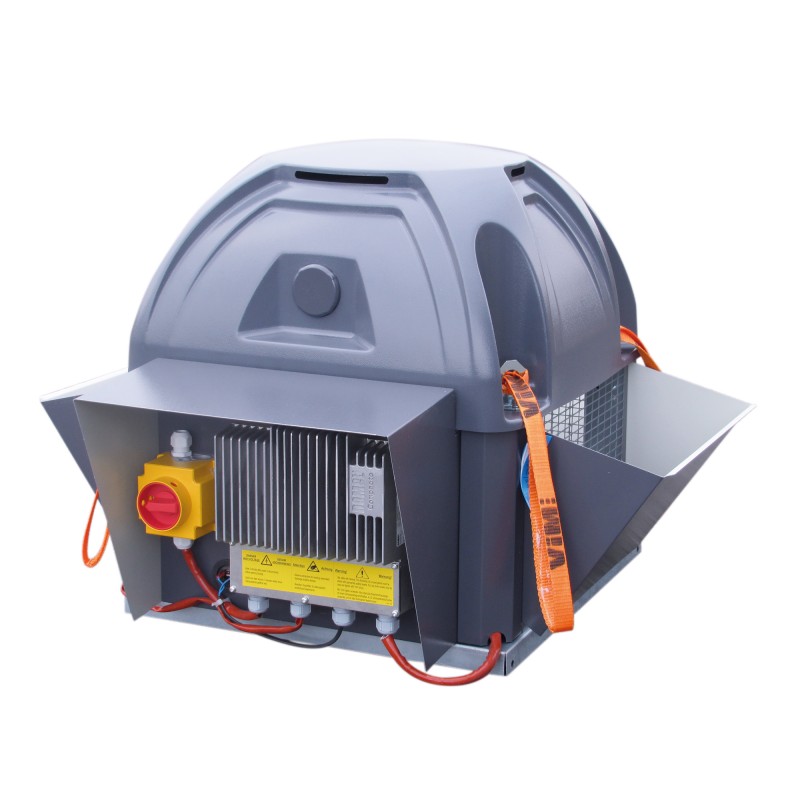

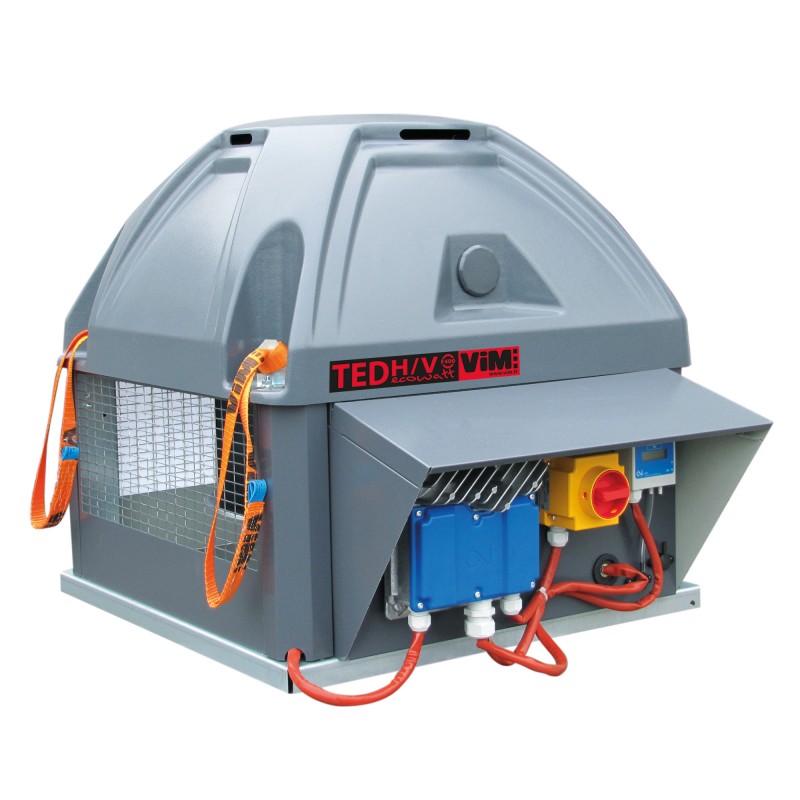

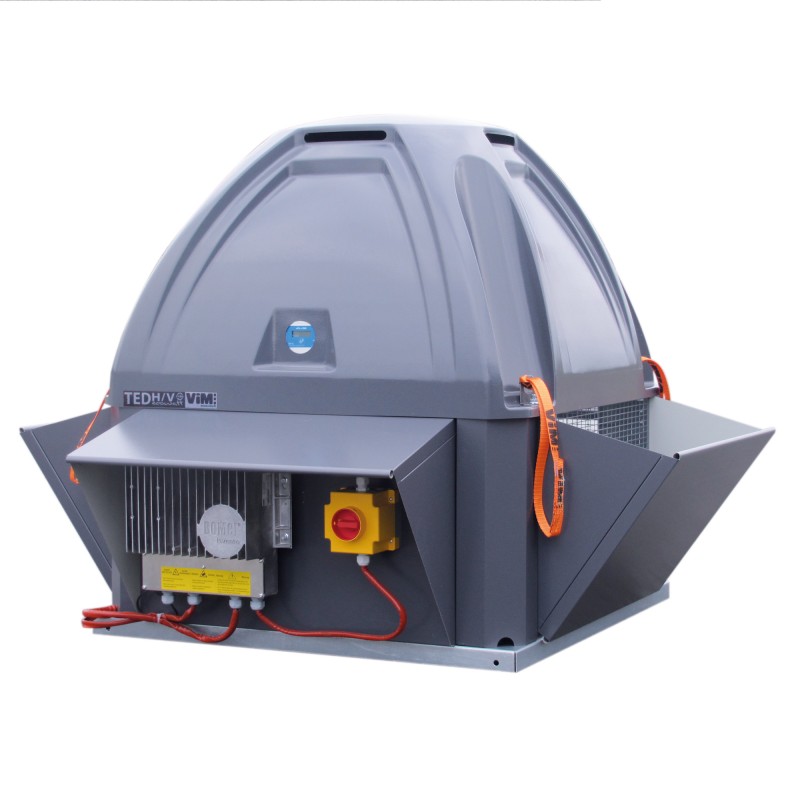

TEDH F400 ECOWATT® - TEDV F400 ECOWATT®
Torretas F400 120
Centrífugas - Reacción - ECM < 24000 m3/h
Ver más grande
TEDH F400 ECOWATT® - TEDV F400 ECOWATT®
Nuevo producto
 |
Cumple con ErP 2018 - UVNR Motor EC variable |
||
 |
 |
 |
 |
 |
 |
 |
|
- Motor ECM de bajo consumo
- Turbina de chorro de alto rendimiento
- F400 120 homologado sin caja de relés y 400 ° C 1 / 2h C4
- Regulación integrada VAV, CAV, COP, ASR
- Pantalla de flujo o presión
- Comunicación ModBus
- Funcionamiento continuo hasta 120 ° C
Vivienda Colectiva y Terciaria CMV.
Extracción de aire viciado de locales terciarios e industriales.
Ventilación y extracción de humos en cocinas profesionales.
Temperatura máxima del aire extraído en modo permanente: 120 ° C.
En el estado actual de la norma, este rango no se puede asociar con una caja de relés certificada por NF.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Caudales de 200 a 24.000 m3/hora.
6 tamaños: 355 / 400 / 450 / 500 / 630 / 710.
Modelos
Versiones
OPCIONES - TRATAMIENTO ANTICORROSIÓN
TEDH - TEDV F400 ECOWATT - Repuestos principales
Construcción
Motorización
Comunicación
Mando a distancia ETDZ
Visualización de flujo o presión
Operación de extracción de humo
Equipo eléctrico F400 120 homologado y montado de fábrica:
Accesorios de montaje homologados para F400 120
Selección del ventilador de extracción de humos
6 tamaños: 355 / 400 / 450 / 500 / 630 / 710.
Modelos
- TEDH F400 ECOWATT: descarga horizontal
- TEDV F400 ECOWATT: descarga vertical
- Motor y turbina no visibles.
- Menor contaminación del entorno inmediato.
Versiones
- Control manual TEDH/V F400 ECOWATT con potenciómetro.
- TEDH/V F400 ECOWATT VAV con pantalla de caudal.
- TEDH/V F400 ECOWATT COP con pantalla de presión.
- TEDH/V F400 ECOWATT CAV con indicador de caudal.
- TEDH/V F400 ECOWATT ASR con indicador de presión y bloque de terminales específico para integración en sistemas de control de caudal de cocina, ASR1 y ASR2 ECOWATT.
OPCIONES - TRATAMIENTO ANTICORROSIÓN
TEDH - TEDV F400 ECOWATT - Repuestos principales
Construcción
- Turbina de reacción de alto rendimiento en acero galvanizado.
- Bocina de succión tipo convergente/divergente para optimización aeráulica y mayor eficiencia de la torreta, con niveles de ruido reducidos.
- Acoplamiento directo al eje del motor.
- Controlador de motor fijado en una cara de rechazo sellada.
- Placa, brazo y soporte de motor en acero galvanizado.
- 4 patas de elevación según modelo.
- 4 eslingas de elevación.
- Cubrebrazos en chapa prepintada color gris RAL 7024:
- Acabado limpio de la torreta.
- Fácil desmontaje para acceder a los puntos de montaje de la torreta.
- Malla de protección en chapa de acero galvanizado prepintado color gris RAL 7024. Mallas conformes a la norma NF EN ISO 12499.
- Tapa de ABS PMMA, gris RAL 7024:
- Estética valiosa.
- Protección de motor y pantalla.
- Excelente resistencia a los rayos UV y a la intemperie.
- Muy buena resistencia al impacto.
- Versión con descarga vertical: adición de 3 deflectores en chapa prepintada RAL 7024 suministrados montados en fábrica (modelo TEDV F400 ECOWATT) o disponibles en kit para montaje en obra (KRVT).
- La chapa prepintada gris RAL 7024 se encuentra en la categoría de corrosividad atmosférica. C5 según NF EN ISO 12944-2.
Motorización
- Motor ECM, clase F, con controlador remoto IP55:
- Controlador de fuente de alimentación monofásica 230V 50/60Hz para tamaños 355 a 450.
- Controlador de fuente de alimentación trifásica 400V 50/60Hz para tamaños 500 a 710.
- Protección térmica integrada en el controlador.
Comunicación
- ModBus RTU en puerto RS485.
Mando a distancia ETDZ
- Control ModBus táctil IP21, cable RJ12 de 3m. proporcionó.
- Función M/A.
- Control de velocidad de 0-10 V en modo VAV.
- Visualización del punto de consigna y de la velocidad de rotación.
- Visualización de consumos y averías.
- Estuche a prueba de golpes con fijación magnética incluido.
Visualización de flujo o presión
- Visualización VAV del caudal medido en m3/hora. Precisión ±2,5%.
- Visualización CAV del caudal medido en m3/hora. Precisión ±2,5%.
- Visualización COP de la presión medida en Pa. Precisión ±2,5%.
Operación de extracción de humo
- El TED F400 ECOWATT está homologado para la extracción de gases y humos calientes en caso de incendio. Este modo de funcionamiento es automático y no requiere ninguna configuración: en caso de extracción de gas a una temperatura > 200°C, la torreta pasará automáticamente a GV con sus protecciones térmicas internas inhibidas.
- El modo de extracción de humo también se puede activar manualmente con una caja de control tipo BDRA.
- Los modos CAV/VAV/COP ya no son compatibles.
Equipo eléctrico F400 120 homologado y montado de fábrica:
- Cable C1-CR1 protegido por cubierta externa flexible (excelente resistencia a los rayos UV).
- INTEGRADO :Interruptor de proximidad bloqueable con candado, con 2 contactos auxiliares (1 NO y 1 NC), visibilidad únicamente del pulsador giratorio y mayor protección contra la intemperie.
- Virus de la hepatitis C tipo A :transmisor de presión con pantalla visible de caudal o presión. Integrado debajo de la tapa, muestra el caudal en control VAV.
- VCHV-A :regulador de presión o caudal para regulación COP o CAV con display, integrado bajo el tapón.
Accesorios de montaje homologados para F400 120
- TCDZ 01 a 09, Silenciador SILS, placa ciega POPM, kit vertical KRVT.
- Zona de control de tránsito 12 :Persiana de alivio de presión en acero prepintado RAL 7024 C5. Garantiza una buena estanqueidad al aire y al agua cuando la torreta está parada. Opción suministrada equipada con las gamas TEDV: proporcione tantos TCDZ 12 como caras de descarga haya.
- Zona de control de tránsito 14 :Persiana de alivio de presión en acero prepintado RAL 7024 C5. Garantiza una buena estanqueidad al aire y al agua cuando la torreta está parada. Accesorios a montar en las gamas TEDV ya entregadas - Suministrar tantos TCDZ 14 como caras de descarga haya.
- TCDZ15 (en inglés) :Persiana de alivio de presión + deflector vertical en acero prepintado RAL 7024 C5. Garantiza una buena estanqueidad al aire y al agua cuando la torreta está parada. Accesorios a montar en las gamas TEDH ya suministradas - Suministrar tantos TCDZ 15 como caras de descarga haya.
- POPM :placa ciega de acero prepintado RAL 7024 C5 con una cara de rechazo para TEDH para instalación de la torreta cerca de una pared (o un obstáculo para la evacuación de gases), o en una esquina o entre otras 2 torretas con 2 POPM. Permite un importante ahorro de espacio y evita la liberación de aire y suciedad directamente sobre la pared.
- Las pruebas de laboratorio han verificado que el kit de descarga vertical y la placa ciega unilateral no tienen impacto en el rendimiento aeráulico, acústico y eléctrico de la torreta.
Selección del ventilador de extracción de humos

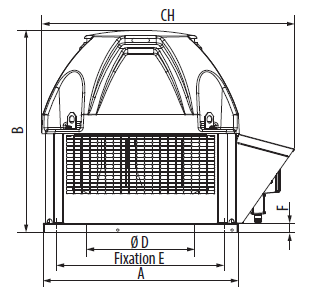

TEDH F400 ECOWATT
TEDV F400 ECOWATT
|
Modelo |
A |
B |
CH |
D |
E |
F |
P |
Peso (Kg) |
|
355 |
540 |
570 |
754 |
289.1 |
450 |
30 |
146 |
34 |
|
400 |
540 |
609 |
754 |
325.8 |
450 |
30 |
169 |
44 |
|
450 |
660 |
684 |
864 |
366.5 |
570 |
30 |
190 |
57 |
|
500 |
660 |
700 |
867 |
407.3 |
570 |
30 |
198 |
83 |
|
630 |
800 |
805 |
1045 |
513.1 |
668 |
30 |
234 |
106 |
|
710 |
946 |
1089 |
1223 |
577.9 |
830 |
40 |
273 |
165 |

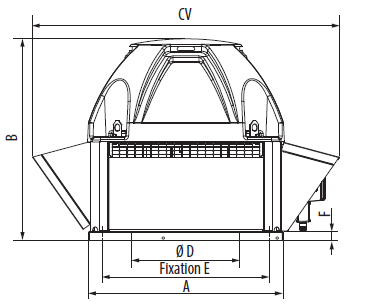

TEDV F400 ECOWATT
|
Modelo |
A |
B |
CV |
D |
E |
F |
Peso (Kg) |
|
355 |
540 |
570 |
901 |
289.1 |
450 |
30 |
38 |
|
400 |
540 |
609 |
926 |
325.8 |
450 |
30 |
49 |
|
450 |
660 |
684 |
1051 |
366.5 |
570 |
30 |
63 |
|
500 |
660 |
700 |
1070 |
407.3 |
570 |
30 |
94 |
|
630 |
800 |
805 |
1279 |
513.1 |
668 |
30 |
116 |
|
710 |
946 |
1089 |
1489 |
577.9 |
830 |
40 |
179 |
