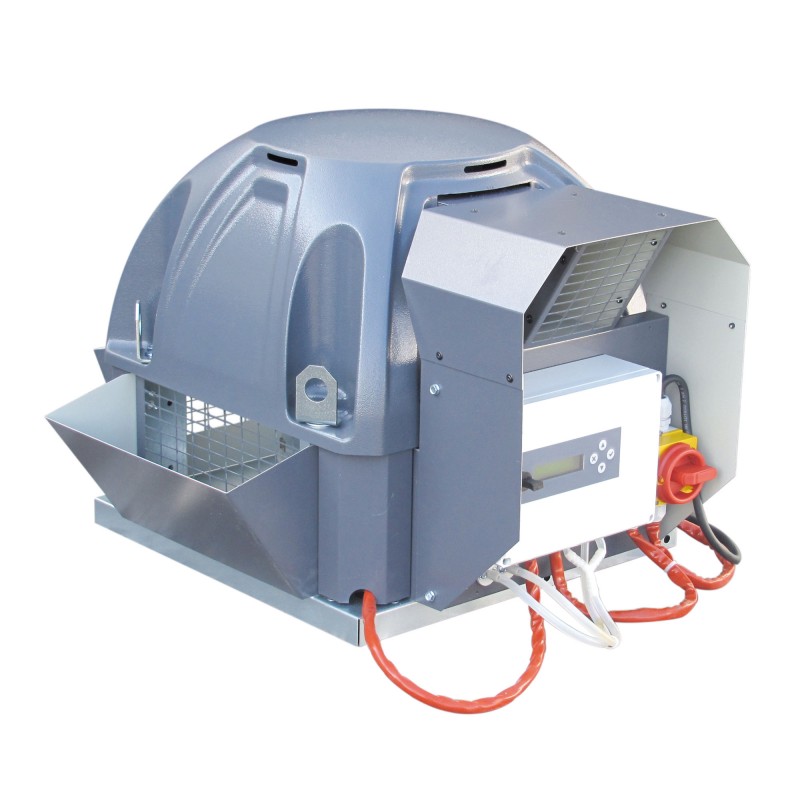

TEDH C4 ECOWATT® PR - TEDV C4 ECOWATT® PR
Torretas C4 reguladas
Centrífugas - Reacción - ECM < 1000m3/h
Ver más grande
TEDH C4 ECOWATT® PR - TEDV C4 ECOWATT® PR
Nuevo producto
 |
Cumple con ErP 2018 - UVR - Motor EC variable |
|
 |
 |
 |
 |
 |
 |
- Motor ECM de bajo consumo
- Rueda de reacción de alto rendimiento
- 400 ° C 1 / 2h categoría 4 homologado
- Operación COP, CAV, VAV
- Comunicación Modbus
- Cumplimiento Asesoramiento técnico Hygro
Aplicaciones :
Extracción de aire.
Instalación al aire libre.
400 ° C 1 / 2h categoría 4 homologado.
CMV en vivienda colectiva y local terciario.
Toma de aire en locales terciarios.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Caudal: hasta 1000 m3/h.
Tamaño: 225.
Con INTZ.
TEDH C4 ECOWATT PR: descarga horizontal.
TEDV C4 ECOWATT PR: descarga vertical.
OPCIONES - TRATAMIENTO CONTRA LA CORROSIÓN
Tamaño: 225.
Con INTZ.
TEDH C4 ECOWATT PR: descarga horizontal.
TEDV C4 ECOWATT PR: descarga vertical.
OPCIONES - TRATAMIENTO CONTRA LA CORROSIÓN
- Turbina de reacción de alto rendimiento en acero galvanizado Z275.
- Pabellón de aspiración optimizado.
- Acoplamiento directo sobre el eje del motor.
- Placa de acero galvanizado Z275, brazo y soporte de motor.
- 4 patas elevadoras.
- Cubrebrazos, deflectores y rejillas protectoras en chapa prepintada de color gris RAL 7024:
- La malla cumple con la norma NF EN ISO 12499.
- Tapa en ABS PMMA gris RAL 7024.
- Versión descarga vertical: adición de 3 deflectores de chapa prepintada RAL 7024 que se entregan montados de fábrica.
- INTZ : interruptor de proximidad bloqueable con candado y retroalimentación de posición.
Motorización:
- Motor de corriente continua (ECM):
- IP 44, clase B monofásico, 230V 50Hz.
- Protección térmica gestionada electrónicamente.
Reglamento RMEC:
- Funcionamiento en COP (presión constante), CAV (flujo constante) o VAV (flujo variable).
- Caja de regulación, IP55, montada y cableada de fábrica.
- Pantalla LCD retroiluminada, con teclas de función en el frontal, mando a distancia opcional.
- Visualización clara de la medición (presión, flujo) y el punto de ajuste.
- Señalización integrada de fallos de ventilación: contacto seco disponible en el bloque de terminales RMEC (poder de corte inferior a 230 Vac: 3 A resistivo).
- Comunicación ModBus RTU de serie.
- Caso especial de uso en VMC colectivos cuando la extracción de aire de una misma vivienda se realiza mediante varios extractores.
- Los extractores sólo deben poder funcionar simultáneamente: uso obligatorio de la caja BAVH para controlar las torretas de la misma vivienda.
- La instalación se puede completar con una caja de reporte de alarmas para conocer el estado de funcionamiento del VMC: caja BRVH.
Caja BAVH:
- Carcasa de metal blanco, antivandálica.
- Caja de control de seguridad antisifón con seguridad positiva (reinicio manual): se modifica el artículo 10 Orden de 24 de marzo de 1982.
- Servocontrol de hasta 6 torretas dando servicio a conductos verticales correspondientes a un mismo apilamiento de viviendas.
- Permite el apagado de todas las torretas de un mismo stack en caso de fallo en una de ellas.
- Sólo puede dar servicio a un hueco de escalera.
- Fuente de alimentación para cada torreta: Pmax: 170 W; Imax: 1,5 A por torreta.
- Alimentación de la caja: monofásica 230V, 50-60Hz.
- Controla el cuadro de informes de alarmas BRVH.
Caja BRVH:
- Caja de metal blanco.
- Cuadro de reporte de alarmas: correcto funcionamiento de la instalación, fallo de ventilación de una o más torretas.
- Instalación remota en zonas comunes para avisar del estado de funcionamiento de la ventilación.
- Contiene dos luces indicadoras:
- LED rojo: fallo de ventilación,
- LED verde: tensión presente.
- Alimentado por la caja BAVH.
- Función de alarma sonora activada mediante llave.

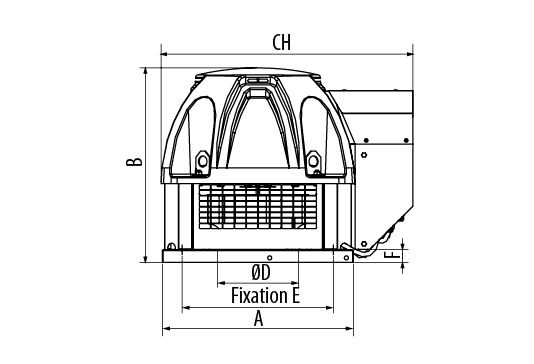

TEDH C4 ECOWATT PR

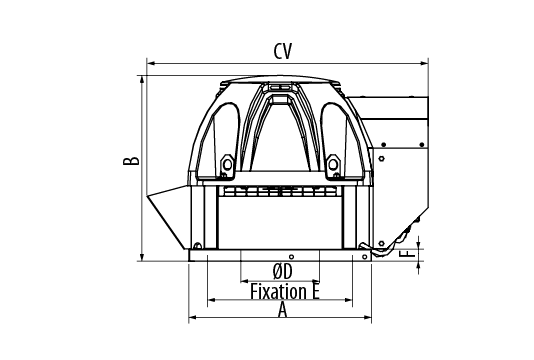

TEDV C4 ECOWATT PR
TEDV C4 ECOWATT PR
| Modelo | A | B | CH | CV | D | E | F | Peso H (kg) | Peso V (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 225 | 430 | 437 | 567 | 663 | 185 | 344 | 30 | 18 | 19 |
