SC - SCV
Terminales resistentes al fuego
Puertos y válvulas terminales
Ver más grande
SC - SCV
Nuevo producto
 |
 |
 |
- Aprobado para una presión de funcionamiento de hasta 300 Pa
- Construcción ordenada
Solicitud
Vivienda colectiva, locales terciarios ERP - de acuerdo con los artículos CH32 y CH42 de las normas de seguridad contra incendios del 25 de junio de 1980, decreto del 14 de febrero de 2000.
Dispositivos de seguridad autocontrolados, destinados a restaurar el grado de resistencia al fuego de una pared (pared o techo) al final de un conducto de aire (§3.4 NF S 61-937-5).
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Descripción

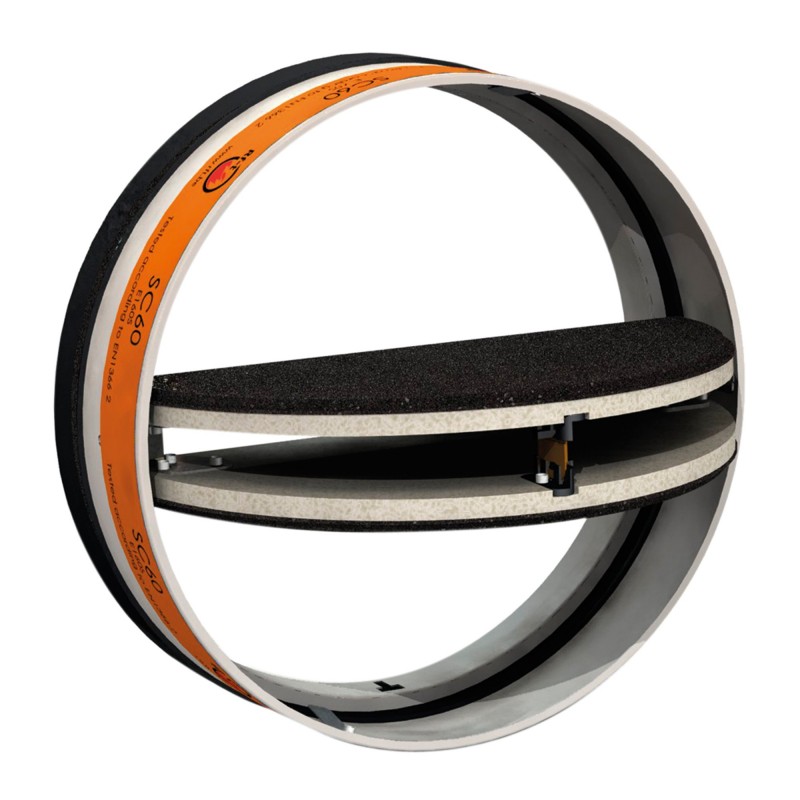

- Cuerpo de acero pintado.
- 2 medias palas.
- Sellos intumescentes alrededor del túnel.
- Sellos de goma.
- Fusible térmico a 72 ° C.
- 2 pestañas de tope (bloqueo en posición de seguridad).
- Final de carrera (opcional).

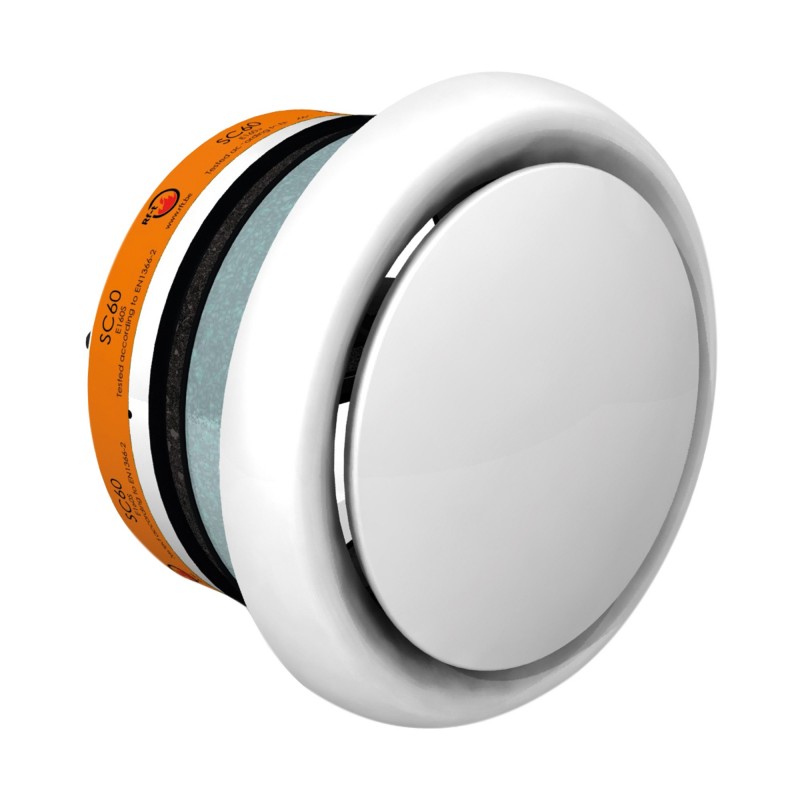

- Salida de ventilación (SCV) en plástico ABS blanco RAL 9010.
- Montaje posible con eje de cuchilla tanto horizontal como vertical.
- Para evitar cualquier daño al producto durante el transporte o en el lugar, las válvulas finales y compuertas cortafuego se entregan con las lamas cerradas. Las cuchillas bloqueadas por el fusible térmico se pueden colocar a mano, sin herramientas, en unos pocos segundos.
|

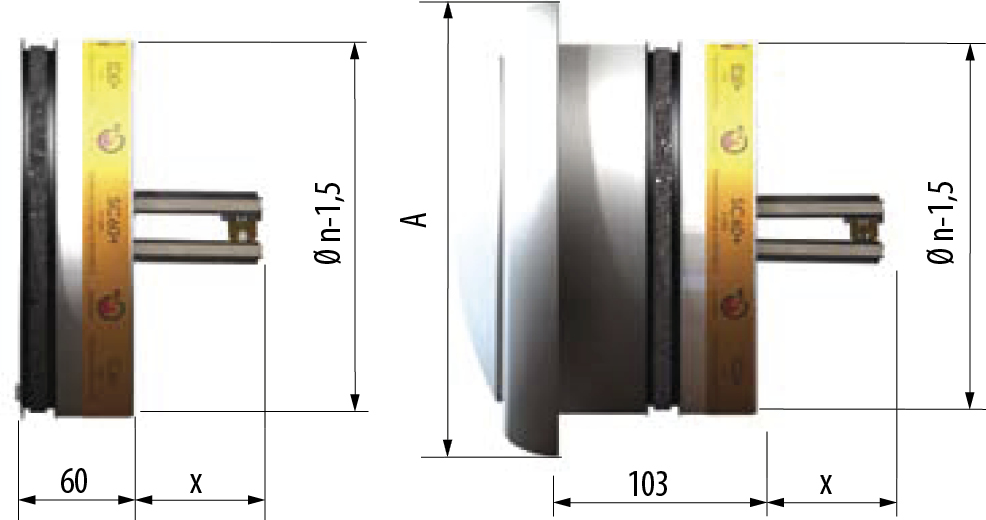

ØD (mm) |
X (mm) |
A (mm) |
|
|
SC0 / SCV0 / SC60 / SCV60 |
SC90 / SCV90 / SC120 / SCV120 |
SCV0 / SCV60 / SCV90 / SCV120 |
|
|
100 |
18 |
20 |
145 |
|
125 |
31 |
33 |
170 |
|
160 |
49 |
51 |
195 |
|
200 |
69 |
71 |
235 |
SC - Compuertas cortafuegos para terminales
Peso (kg)
|
Ø (mm) |
100 |
125 |
160 |
200 |
|
SC0-SC60-SC90-SC120 |
0,2 |
0,3 |
0,4 | 0,5 |
SCV - Compuertas cortafuego
Peso (kg)
|
Ø (mm) |
100 |
125 |
160 |
200 |
|
SCV0-SCV60 |
0,4 |
0,5 | 0,6 | 1,0 |
|
SCV90-SCV120 |
0,4 |
0,5 | 0,7 | 1,0 |
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Certificados de extracción de humo / fuego
Informe de clasificación de incendios (PVFEU)
Certificación CE de extracción de humos (CCCE)
Certificados de desempeño / medioambiente
Certificado NF (CNF)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Documentos comerciales
Folleto comercial (FCOM)
