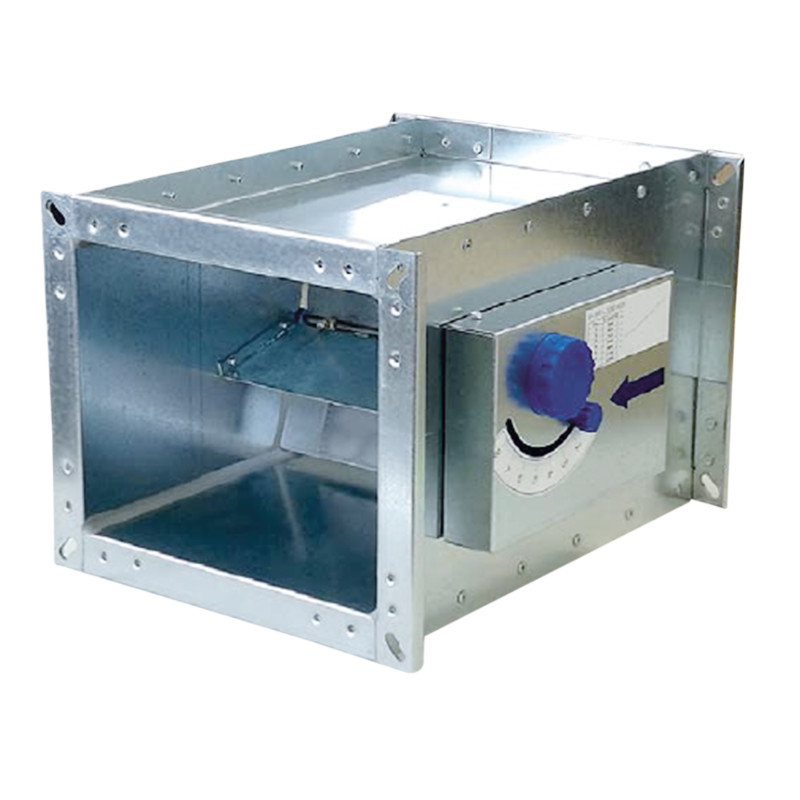

RDGR
Registros rectangulares
Galva - CAV - Autónomo
Ver más grande
RDGR
Nuevo producto
- Regulación mecánica sin energía auxiliar
- Presión admisible entre 50 y 1000 Pa
- Conexión de brida
- Flujo ajustable en el sitio
Aplicaciones :
Instalación de ventilación y aire acondicionado.
Asegura un flujo constante sin energía auxiliar.
Se monta en conductos rectangulares de extracción e introducción de aire.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Dimensiones (LxH): 150x150 a 600x600 mm.
Descripción- Cuerpo regulador de acero galvanizado Z275.
- Equipado con bridas de 30 mm con orificios de fijación en las 4 esquinas.
- Obturador de equilibrio conectado a un amortiguador que evita oscilaciones. A partir de una altura de 400 mm, los amortiguadores están equipados con 2 trampillas de equilibrado conectadas a 2 amortiguadores.
- Temperatura de funcionamiento entre -20°C y +80.
- Disponible en versión aislante: lana de roca de 30 mm de espesor.
Marcha
- Una trampilla situada en el flujo de aire y sujeta por un resorte calibrado compensa las variaciones de presión cambiando de posición.
- Ajuste del caudal objetivo sin herramientas directamente en el regulador mediante los 2 diales.
- Precisión de ajuste del orden de +/- 10 %.
- Presión mínima 50 Pa – presión máxima 1.000 Pa.
- Velocidad mínima recomendada de 3m/s.
- Velocidad máxima de 10m/s.
- Velocidad recomendada 6,5 m/s.
- Se puede montar horizontal o verticalmente.
- Se recomienda una distancia mínima de 3 veces la diagonal cuando el regulador está ubicado aguas abajo de un codo o una T.

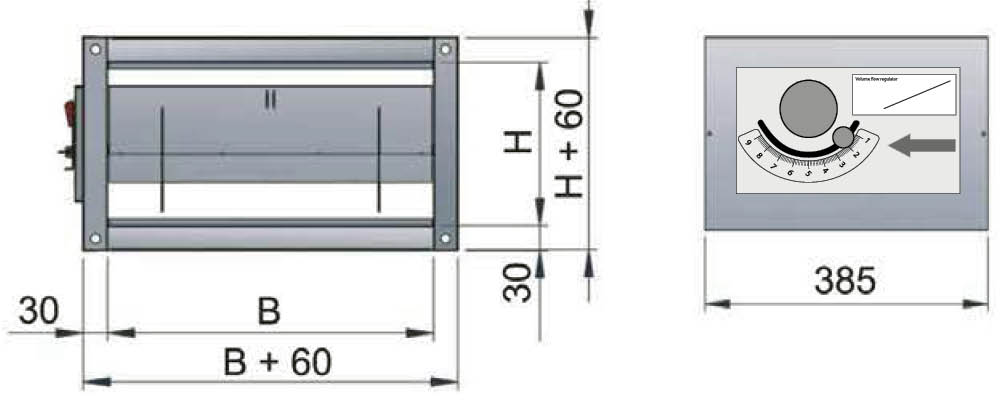

1 regulador
| B | H | ||
| 150 | 200 | 250 | |
| 150 | x | x | x |
| 200 | x | x | x |
| 250 | x | x | x |
| 300 | x | x | x |
| 350 | x | x | x |
| 400 | x | x | x |
| 450 | x | x | x |
| 500 | x | x | |

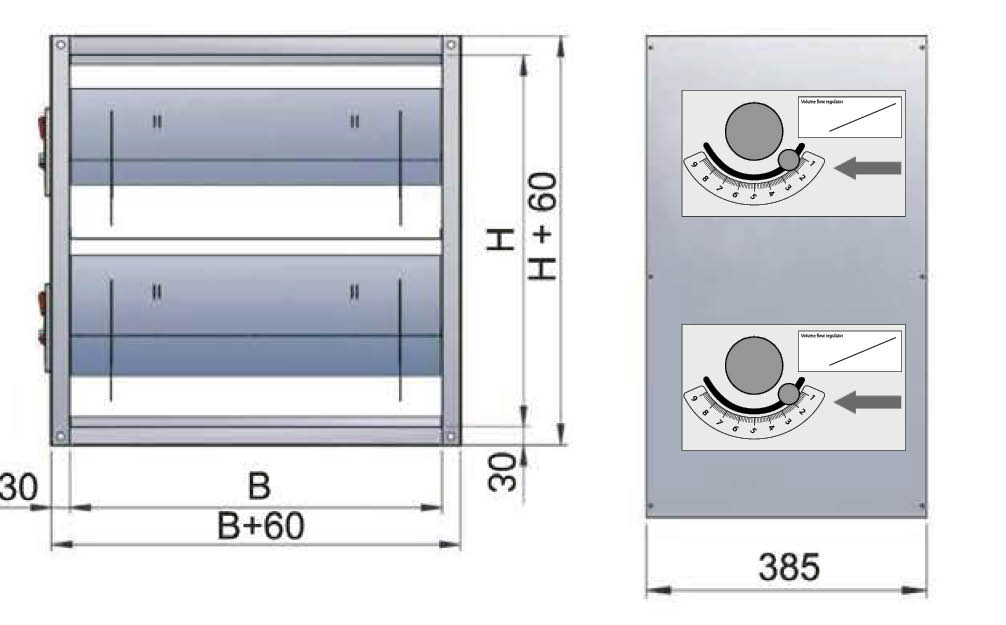

2 reguladores
| B | H | ||
| 150 | 200 | 250 | |
| 400 | x | x | x |
| 450 | x | x | x |
| 500 | x | x | x |
