REVA

Registros rectangulares

Galva - VAV o CAV - Con regulador

Ver más grande

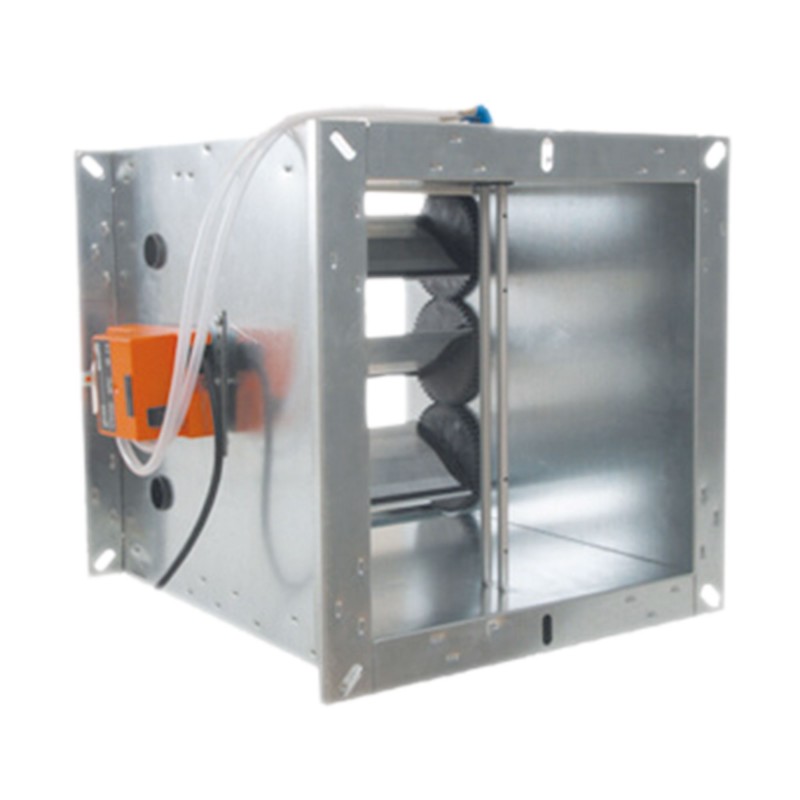

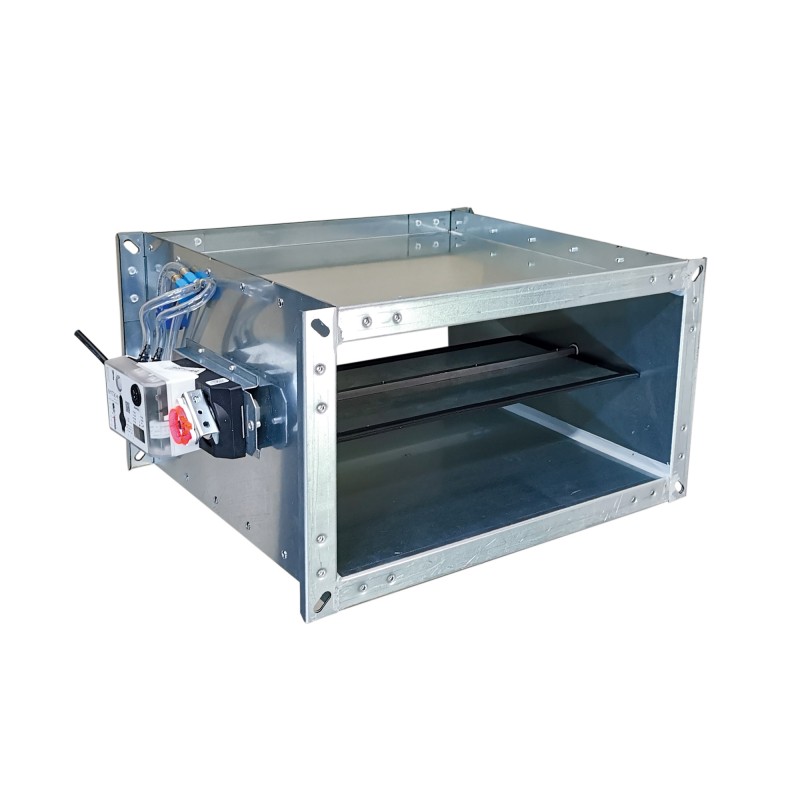

REVA

Registros rectangulares

Galva - VAV o CAV - Con regulador

Regulación precisa del flujo de aire
Integrar un regulador de presión diferencial
Rango de flujo ajustable en el sitio
Visualización de flujo en tiempo real
Caída de presión baja

Aplicaciones :

Instalación de ventilación y aire acondicionado.
Usar en soplado o recuperación.
CAV: mantener un caudal constante preciso.
VAV: variación del caudal según una calidad del aire o un setpoint de temperatura.
Funcionamiento independiente de la presión aguas arriba.

Edificios terciarios

Edificios industriales y logísticos

Edificios para catering

Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias

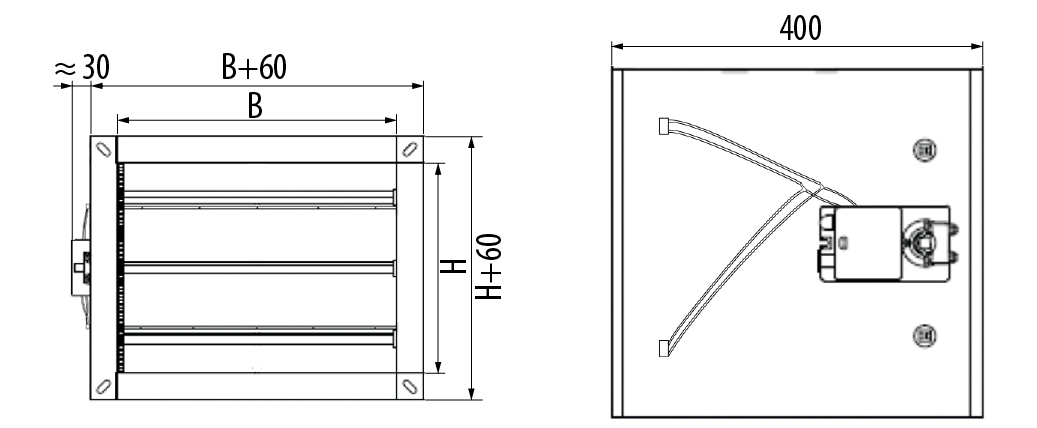

Dimensiones AnxAl: 200x200 a 1600x1000.
Caudales: 200 a 57.000 m3/h.
Rango de funcionamiento velocidad del aire 2 - 10 m/s
REVA: registro desnudo.
REVA I: registro aislado.

Cuerpo + aletas

Sellado de carrocería ATC6 - Obturador clase 4
Fabricado en acero galvanizado.
Bridas de conexión de 38 mm con orificios oblongos en las 4 esquinas.
Pasadores de medición.
Versión aislada: doble piel de acero galvanizado de 30 mm de espesor, aislamiento de elastómero (B-s3,d0).

Servomotor + regulador de presión GRUNER

Alimentación 24 VDC/VAC, IP42.
Señal de control 0–10V o 2–10V.
Display digital / Botón de ajuste / Botón de selección de función.
Visualización de flujo en tiempo real.
Condiciones de funcionamiento: temperatura 0°C a +50°C / 5 a 95 % HORA.
Comunicando versión servomotor Modbus RTU, BACnet MSTP, consúltenos.

Servomotor + regulador de presión BELIMO

Alimentación 24 VDC/VAC, 50/60 Hz, IP54.
Señal de control 0–10V o 2–10V.
Parametrización del servomotor facilitada por la aplicación Belimo Assistant.
Condiciones de funcionamiento: temperatura 0°C a +50°C / 5 a 95 % HORA.
Versión servomotor comunicante Modbus, consúltenos.

CR24-B1 / CR24-B2

Termostatos de ambiente BELIMO.

Principio de funcionamiento:
VAV – Ventilación / Calidad del aire

El sistema permite adaptar con precisión el flujo de aire fresco en función de una medición de CO2 (proporcional) o de un detector de presencia (total o poco).
Dependiendo de la señal de salida, el caudal se ajusta entre valores mínimos y máximos ajustados con precisión.
Un regulador de presión diferencial permite detectar cambios en la presión del conducto y ajustar la posición de la compuerta para mantener el caudal establecido.
Por lo tanto, las fluctuaciones de presión no influyen en la calidad del aire de la habitación.

VAV – Calefacción / Aire acondicionado

El suministro de calor lo proporciona total o parcialmente el vector aire.
El sistema permite adaptar con precisión el caudal de aire entre un mínimo y un máximo en función de la carga gracias a la regulación en cascada.
Un termostato de ambiente (regulador) envía una señal C que representa la diferencia entre el punto de ajuste B y la medición de temperatura A al regulador del servomotor para entregar el caudal necesario.
Un regulador de presión diferencial permite detectar cambios de presión en el conducto D y ajustar la posición de la compuerta para mantener el caudal E establecido.
Por tanto, las fluctuaciones de presión no influyen en la temperatura ambiente.

REVA

Peso (en kg)
H x B (mm)	200	250	300	400	500	600	700	800	1000	1200	1400	1600
200	4.6	5	5.5	6.5	7.5	8.4	9.3	10.3	11.2	-	-	-
250	-	5.5	6.2	7.1	8	9	10	10.9	11.9	-	-	-
300	-	-	6.8	7.7	8.7	9.6	10.6	11.6	12.5	-	-	-
400	-	-	-	9	10	10.9	11.9	12.9	14.6	16.2	17.8	19.4
500	-	-	-	-	11.3	12.2	13.2	14.2	15.6	17	18.4	20
600	-	-	-	-	-	13.5	14.5	15.5	17.4	19	20.6	22.2
700-	-	-	-	-	-	-	15.8	16.8	19.2	21	22.8	24.6
800	-	-	-	-	-	-	-	18.1	21	23	25	27
1000	-	-	-	-	-	-	-	-	24.2	26.6	29	31.4
