GTLB1 F400
Rangos antiguos
Accionamiento directo - Reacción < 26000 m3/h
Ver más grande

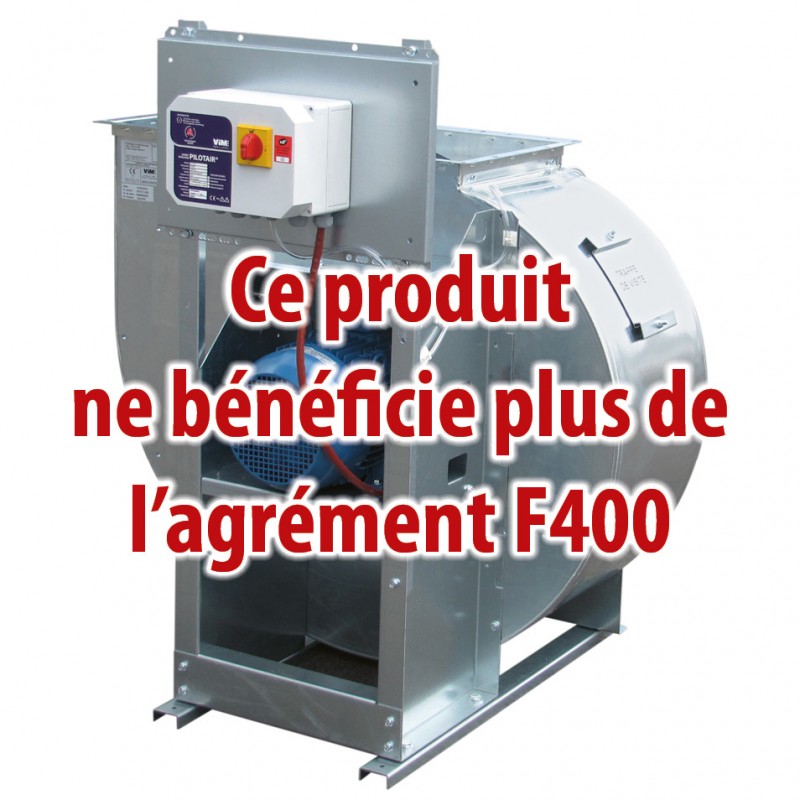

GTLB1 F400
Nuevo producto
 |
Cumple con ErP Aficionados |
||
 |
 |
 |
 |
- Voluta ajustable
- Instalación rápida y sencilla.
- Pequeña huella de pie
- Accesorios eléctricos y caja de relés montados / cableados
Solicitud
Extracción de humos y gases calientes en caso de incendio.
Extracción de aire viciado de locales terciarios e industriales.
Extracción de contaminantes en cocinas profesionales.
Extracción de aire: temperatura máxima 80 ° C en continuo con motor sin flujo de aire.
Soplando aire fresco.
Instalación en lugares estrechos o de difícil acceso (ventiladores compactos).
-
Descripción
-

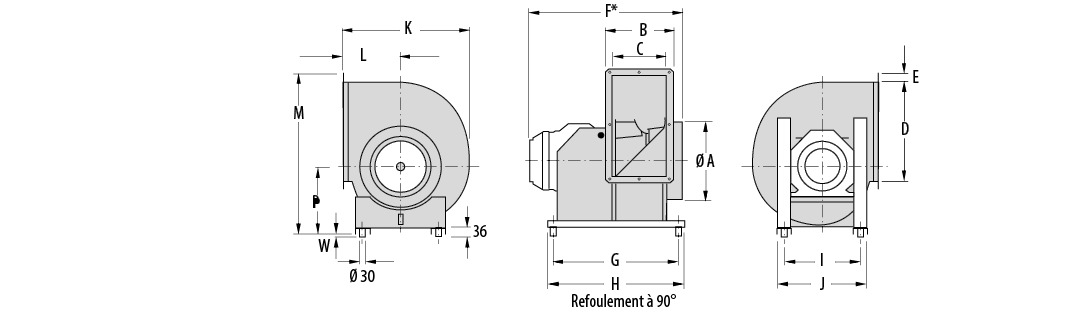

Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
- Confort / extracción de humos: 1.500 a 26.000 m3 / h.
- Presión: 2000 Pa.
- 8 tamaños: 031/035/040/045/050/056/063/071 ..
Construcción
- Carcasa de chapa de acero galvanizado.
- Diseñado para funcionar en todas las orientaciones simplemente moviendo los pies de apoyo.
- Turbina de reacción de acero soldado, pintura epoxi 60µm, equilibrada dinámicamente (precisión 2,5 según ISO 1940-1973). Curva de flujo / presión que permite una pequeña variación de flujo cuando varían las caídas de presión. Ventilador de alta eficiencia y bajo nivel de ruido.
- Rueda montada directamente en el extremo del eje del motor.
- Compatible con convertidores de frecuencia, rango de 15 a 50Hz (variación de velocidad de 30 a 100%).
Motorización
- Motor con patas B3, IP55, clase F.
- 1 velocidad trifásica 230 / 400V, 50Hz hasta 7.5 kW, IE1, IE2 o IE3.
- 1 velocidad trifásica 400 / 690V, 50Hz por encima de 7,5 kW, IE2 o IE3.
- 2 velocidades trifásicas 400V, 50Hz.
- Protección térmica mediante TDF opcional.
Selección de ventiladores de extracción de humos
GTLB1
- Rotación directa (vista desde el lado de entrada de succión)

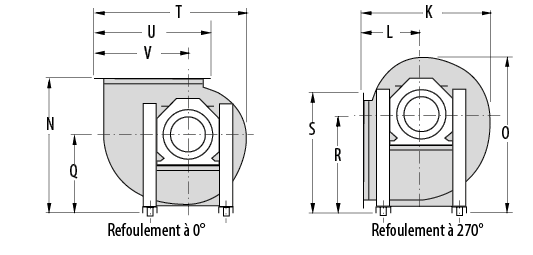

GTLB1 - Rotación directa (vista desde el lado del motor)
Rotación inversa (mismas dimensiones que la rotación inversa)
|
Modelo |
Ø A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
W |
Peso sin motor (kg) |
|
1-031 |
310 |
277 |
212 |
404 |
30 |
591 |
507 |
537 |
280 |
320 |
518 |
236 |
646 |
533 |
617 |
275 |
297 |
384 |
477 |
604 |
464 |
371 |
21 |
18 |
|
1-035 |
342 |
302 |
236 |
453 |
30 |
685 |
564 |
617 |
335 |
395 |
579 |
261 |
714 |
606 |
699 |
299 |
345 |
436 |
534 |
678 |
513 |
415 |
11 |
28,3 |
|
1-040 |
388 |
329 |
263 |
507 |
30 |
750 |
589 |
639 |
355 |
415 |
648 |
290 |
793 |
678 |
784 |
329 |
386 |
489 |
593 |
759 |
567 |
464 |
11 |
34,2 |
|
1-045 |
445 |
359 |
293 |
569 |
30 |
777 |
615 |
665 |
370 |
430 |
725 |
322 |
878 |
786 |
876 |
361 |
464 |
543 |
655 |
851 |
632 |
517 |
11 |
41,2 |
|
1-050 |
495 |
394 |
328 |
638 |
30 |
895 |
776 |
826 |
390 |
450 |
800 |
352 |
972 |
825 |
969 |
400 |
473 |
593 |
726 |
939 |
695 |
570 |
11 |
50,7 |
|
1-056 |
562 |
435 |
368 |
715 |
30 |
975 |
820 |
870 |
390 |
450 |
891 |
390 |
1081 |
917 |
1074 |
444 |
527 |
659 |
799 |
1051 |
774 |
636 |
11 |
67,4 |
|
1-063 |
620 |
477 |
409 |
801 |
30 |
1018 |
864 |
914 |
447 |
508 |
998 |
434 |
1204 |
1028 |
1198 |
493 |
596 |
732 |
880 |
1174 |
859 |
711 |
11 |
91,9 |
|
1-071 |
710 |
526 |
458 |
898 |
30 |
1067 |
923 |
973 |
518 |
579 |
1119 |
485 |
1354 |
1147 |
1348 |
557 |
662 |
823 |
981 |
1322 |
956 |
797 |
11 |
120,5 |

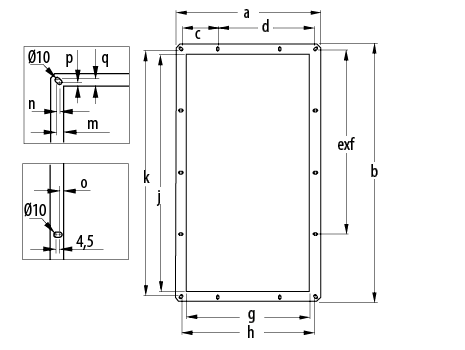

Brida de descarga
|
Modelo |
a |
b |
c |
d |
e |
f |
g |
h |
j |
k |
m |
n |
o |
p |
q |
|
1-031 |
277 |
464 |
2 |
217 |
217 |
247 |
404 |
434 |
19,5 |
15 |
15 |
15 |
19,5 |
||
|
1-035 |
302 |
513 |
2 |
241,5 |
242 |
272 |
453 |
483 |
15 |
4.5 |
10,5 |
15 |
10,5 |
||
|
1-040 |
329 |
567 |
149,5 |
4 |
134,3 |
269 |
299 |
507 |
537 |
19,5 |
15 |
15 |
15 |
19,5 |
|
|
1-045 |
359 |
629 |
164,5 |
4 |
149,8 |
299 |
329 |
569 |
599 |
19,5 |
15 |
15 |
15 |
19,5 |
|
|
1-050 |
394 |
698 |
182 |
4 |
167 |
334 |
364 |
638 |
668 |
19,5 |
15 |
15 |
15 |
19,5 |
|
|
1-056 |
435 |
775 |
109,3 |
186,3 |
4 |
186,3 |
375 |
405 |
715 |
745 |
19,5 |
15 |
15 |
15 |
19,5 |
|
1-063 |
477 |
861 |
119,6 |
207,8 |
4 |
207,8 |
417 |
447 |
801 |
831 |
19,5 |
15 |
15 |
15 |
19,5 |
|
1-071 |
526 |
958 |
132 |
232 |
4 |
232 |
466 |
496 |
898 |
928 |
19,5 |
15 |
15 |
15 |
19,5 |
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Instrucciones de instalación
Instrucciones de instalación (NT)
