GFAV - GAAV - GPAV - GCAV
Nuevo producto
- Rejas estéticas para contraventanas AVANTAGE
- Limpio acabado de aluminio anodizado
- Pérdidas de presión reducidas
- Para contraventanas utilizadas en VB y VH
Solicitud
Rejillas de cobertura para la gama de persianas AVANTAGE 1V y 2V.
Se puede aplicar sobre la persiana.
Proteja el acceso al conducto después de abrir la persiana.
Oculte parcialmente la parte central de la contraventana de la vista.
Aletas inclinadas hacia abajo para montaje VB.
Aletas inclinadas hacia arriba para montaje VH.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias

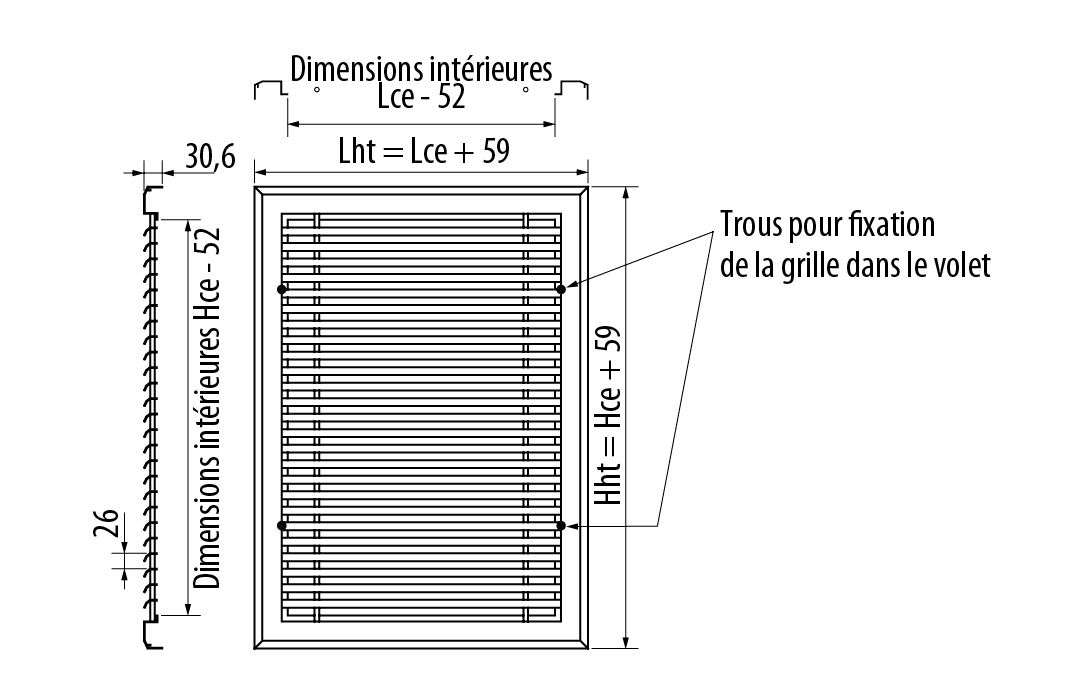

- Dimensiones (Lce x Hce): 300x385 a 1100x1105 mm.
- Área libre mayor a 90%.
- GFAV: rejilla de núcleo fijo - soldada al marco.
- GAAV: rejilla de núcleo extraíble - sistema de muelles.
- GPAV: rejilla con núcleo extraíble - sistema de muelles con bloqueo por leva de seguridad con plaza de bombero.
- GCAV: rejilla con núcleo montado en bisagras y bloqueo por trilladora
Seguridad en Carré Pompier.
- GCAV izquierdo: bisagras a la izquierda - orientación de las aletas hacia abajo.
- GCAV derecho: bisagras a la derecha - orientación de las aletas hacia abajo. - Acabado pintado RAL: consúltenos.
Descripción

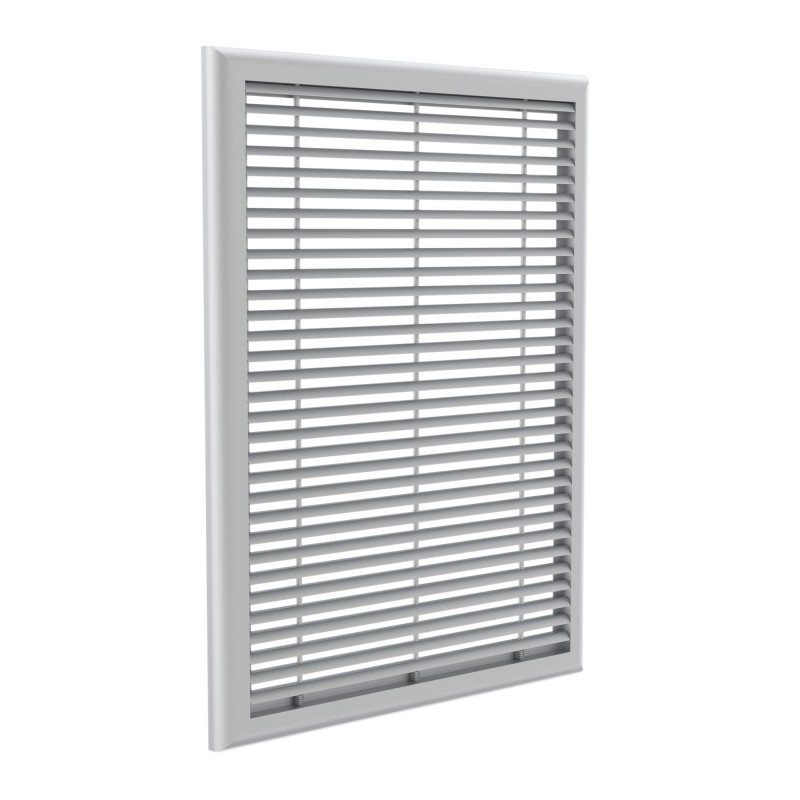

- Estructura de formas redondeadas y aletas de aluminio anodizado en color natural.
- Fijación del marco de la rejilla en el marco de la persiana mediante 4 tornillos autotaladrantes (Ø 3,5 mm) suministrados. 4 orificios de fijación se encuentran en el retorno del pliegue interior (2 en cada altura), por lo que son casi invisibles.
- Lamas de perfil redondeado inclinadas a 45° - engastadas en tubos de aluminio en la parte trasera de la rejilla (a partir de una anchura de cuadrícula Lce > 600 mm, el Las aletas están engarzadas en 3 tubos, para una mejor rigidez).

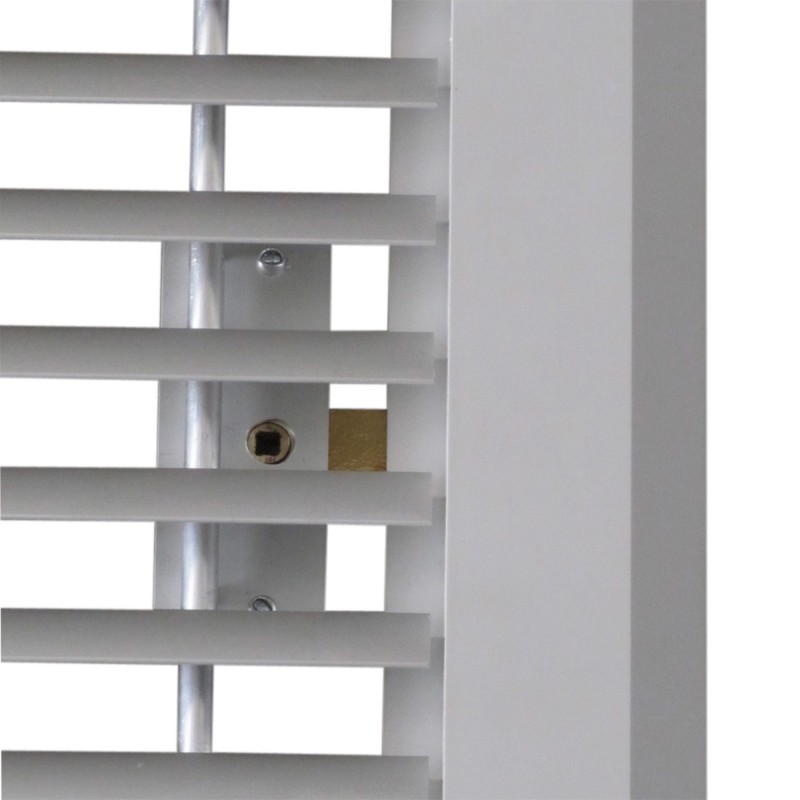

- Bloqueo mediante leva de seguridad equipada con escuadra bombero hembra de 4 x 4 mm.
