UTBS ECOWATT UP Ver más grande

UTBS ECOWATT UP

Rangos antiguos


Filtración H14

Dimensionar el purificador
Débit régulé GTC Modbus BACnet Régulation Plug & Play
Filtros
Prefiltración G4 / Gruesa 90% según ISO 16890.
Filtración fina F7 / ePM1 70% según ISO 16890.
Filtración absoluta H14 Eficiencia de 99,995 %
según norma EN 1822-1.

  • Purificación de aire por filtración
  • Filtro HEPA H14 según norma EN 1822
  • Mejora de IAQ - Reducción de virus
  • Flujo constante, control de la obstrucción del filtro.
  • Altura de huella pequeña de 360 a 500 mm
  • Sin desorden de espacio en el piso


Solicitud

Instalación interior.
Instalación en falso techo, verticalmente en armario / pared o suspendido visible, con o sin red de distribución de aire.
Oficinas, comercios, educación, instalaciones sanitarias, ocio, alojamiento, restauración ...
Filtración de polvo, partículas finas, COV, polen, esporas, bacterias, virus, incluido el SARS-CoV-2.
Operación de reciclaje, sin acción sobre la tasa de CO2 ni sobre la humedad relativa.
Dispositivo complementario a un sistema de ventilación con suministro de aire fresco.
Para habitaciones de 30 a 580 m² sobre la base de una renovación de 3 volúmenes / hora (caudales mínimos recomendados para habitaciones no clasificadas ISO).
Para espacios grandes, planifique varias unidades.
Funcionamiento a caudal constante, adaptación del caudal según la obstrucción de los filtros (2 caudales regulables).

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

Caudales de 200 a 5200 m3 / h - 4 tamaños.
  • Tamaño 2: H = 360 mm, caudal de 200 a 1200 m3 / h.
  • Tamaño 3: H = 410 mm, caudal de 500 a 2300 m3 / h.
  • Tamaño 5: H = 410 mm, caudal de 1000 a 3600 m3 / h.
  • Tamaño 8: H = 500 mm, caudal de 1000 a 5200 m3 / h.
Servidumbre izquierda L o derecha R en la dirección del aire.
Los módulos G4 Filtro + Ventilador + F7 / H14 se entregan ensamblados.
Módulo silencioso SIL - L = 750 mm.
Plenums de aspiración y soplado con o sin rejilla.
Unidad entregada con control montado con cable y control táctil.


Construcción
  • Marco en perfiles de aluminio extruido.
  • Kit para fijar los módulos entre sí.
  • Paneles de doble piel en acero galvanizado con revestimiento exterior RAL 9010.
  • Aislamiento acústico mediante lana de vidrio A1 de espesor. 25 mm, densidad 24 kg / m3.
  • Puertas con bisagras para un fácil acceso a la unidad de control.

Motorización
  • Ventiladores de chorro de rueda libre de alto rendimiento.
  • Motores ECM de acoplamiento directo monofásicos o trifásicos (tamaño 8) protegidos electrónicamente.

Regulación
  • Modo CAV - flujo constante
  • Regulación de comunicación Modbus en puerto RS 485 o BACnet IP en puerto TCP / IP.
  • Funcionamiento automático en CAV de flujo constante para ser ajustado en el sitio
  • Control de la obstrucción del filtro.
  • Pantalla táctil remota ETD equipada con un cable de 10 m, extensible hasta 50 m.

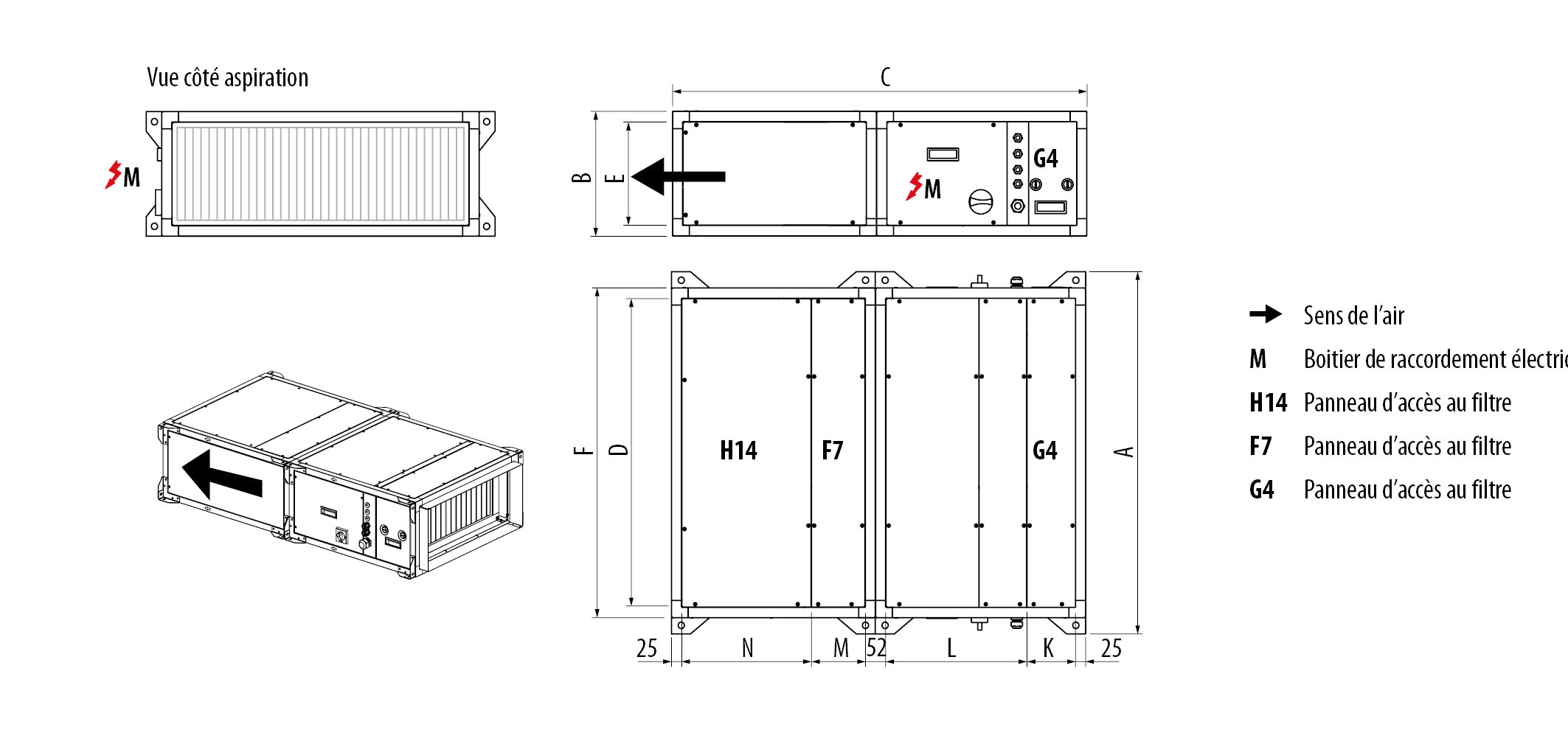

Instalación horizontal - Servidumbre izquierda L
Tamaños A B C D E F K L M N
2 822 360 1514 689 299 750 205 485 182 505
3 1172 410 1514 1039 349 1100 205 485 182 505
5 1572 410 1514 1439 349 1500 205 485 182 505
8 1972 500 1514 1839 439 1900 205 485 182 505

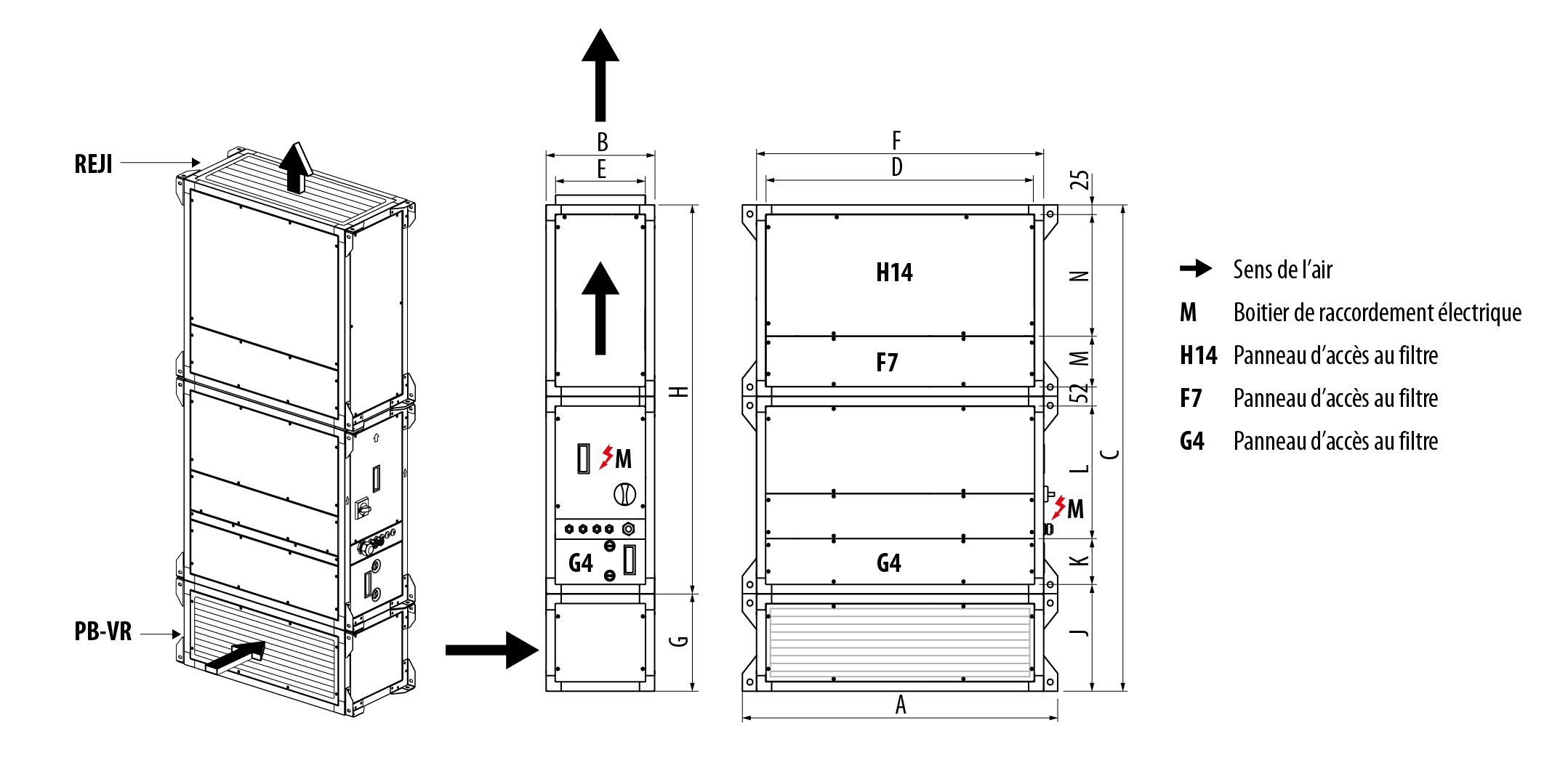

Instalación vertical - Servidumbre derecha R
Tamaños A B C D E F G H J K L M N
2 822 360 1874 689 299 750 360 1514 398 205 485 182 505
3 1172 410 1924 1039 349 1100 410 1514 448 205 485 182 505
5 1572 410 1924 1439 349 1500 410 1514 448 205 485 182 505
8 1972 500 2014 1839 439 1900 500 1514 538 205 485 182 505

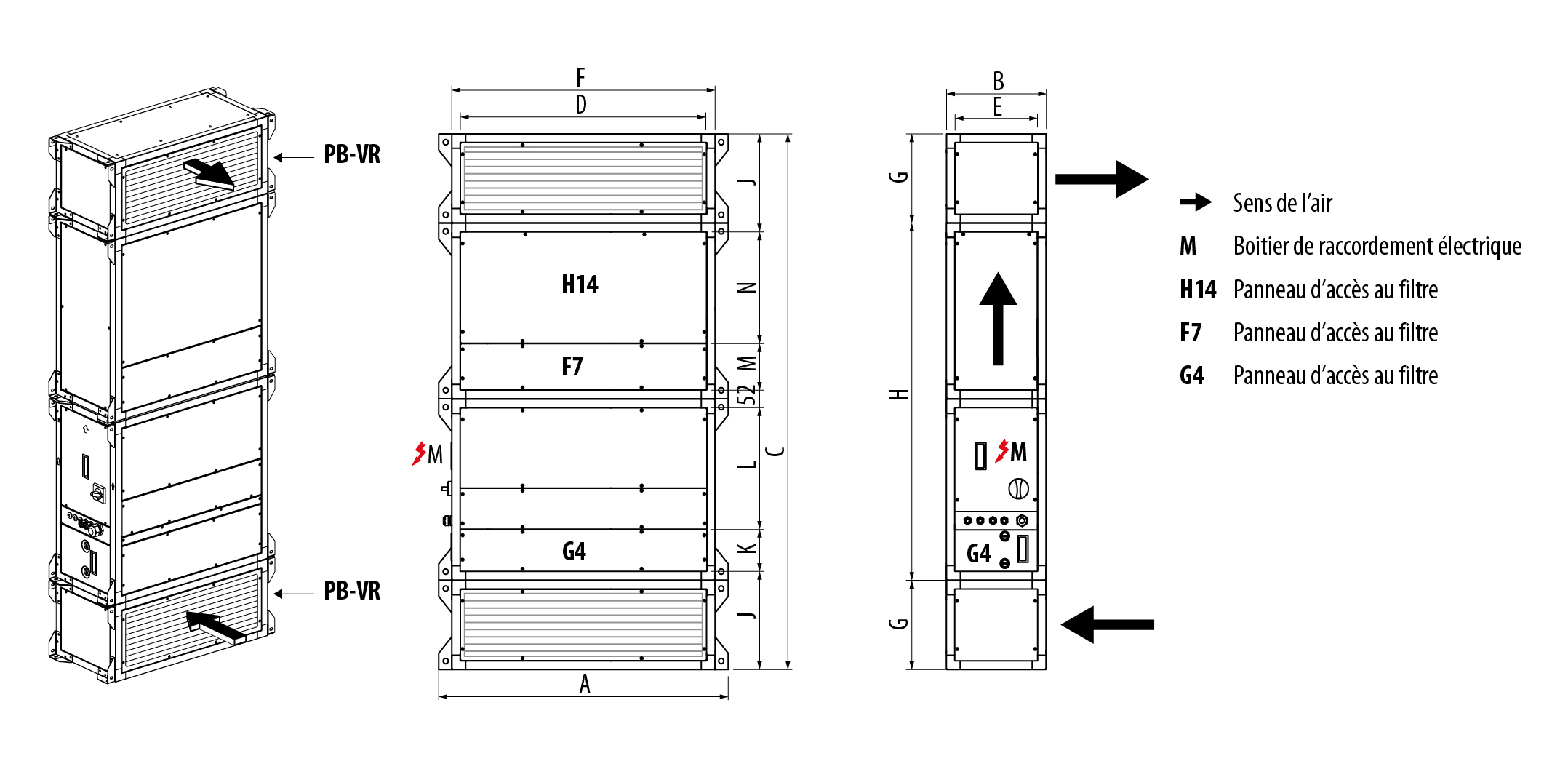

Instalación vertical - Servidumbre derecha R
Tamaños A B C D E F G H J K L M N
2 822 360 1514 689 299 750 360 1521 398 205 485 182 505
3 1172 410 1514 1039 349 1100 410 1521 448 205 485 182 505
5 1572 410 1514 1439 349 1500 410 1521 448 205 485 182 505
8 1972 500 1514 1839 439 1900 410 1521 538 205 485 182 505
