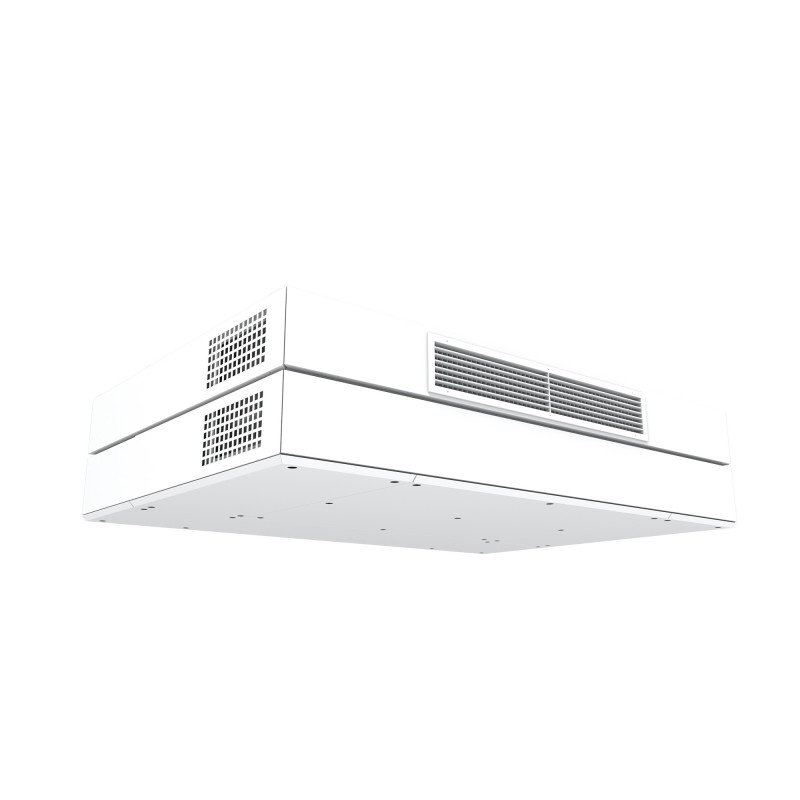

CAD HR CLASS UNIT PX
Rangos antiguos
Contracorriente - Descentralizado - ECM
Ver más grande
CAD HR CLASS UNIT PX
Nuevo producto
 |
Cumple con ErP 2018 UVNR Motores EC variables |
Filtros
|
||
 |
 |
 |
||
 |
 |
 |
 |
|
 |
Intercambiadores de calor de placas aire-aire producidos por la empresa KLINGENBURG, que participa en el programa Eurovent. Certificación para AAHE. |
- Instalación simplificada
- By-pass 100% para freecooling
- Protección anticongelante mediante bypass modulante
- Serpentín de postcalentamiento eléctrico integrado
- Nivel de ruido reducido - Silenciador integrado
- Eficiencia térmica hasta 95%
Solicitud
Introducción y extracción de aire descentralizada con recuperación de energía en cada estancia.
Instalación en la habitación contra la pared exterior.
Ideal para la reforma de colegios, guarderías, oficinas, pequeños comercios ...
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
1 tamaño hasta 1000 m3/ h.
2 modelos:
Construcción
Motorización
Intercambiador
Filtros
Bobina eléctrica de postcalentamiento integrada
Selección de tratamiento de aire
2 modelos:
- Estándar: conexión horizontal Ø315 en la parte trasera.
- TOP: conexión vertical Ø315 en la parte superior.
- Modbus RTU- RS485
- Modbus TCP / IP
- KNX TP
- Wifi: aplicación para teléfono inteligente, tableta
- Ethernet: aplicación para PC
- Puerta de enlace BACnet
Construcción
- Caja con estructura autoportante en acero galvanizado.
- Los tres paneles de acceso a continuación son de 30 mm de doble piel, aislamiento térmico de lana de roca ignífuga (Euroclase A1).
- El interior de la unidad ha sido diseñado para optimizar el aislamiento acústico en espuma de melamina, densidad 9,5 kg / m3, clasificación M1.
- Acabado exterior de acero prepintado tipo poliéster (5 μm primario + 20 μm poliéster) color RAL 9002.
- Lámina de difusión perforada en el frente y recuperación en el lado derecho.
- Panel inferior que permite el acceso a filtros, intercambiador y armario de control.
- Acabado interior en acero galvanizado.
- Acceso a filtros e intercambiador desde abajo.
- Bandeja colectora de condensado equipada con bomba de drenaje de condensado (conectada de fábrica) y tubo de drenaje de Ø8 mm.
- By-pass 100% equipado con un motor proporcional.
Motorización
- Ventilador de acción de entrada única.
- Motor ECM de bajo consumo, corriente continua, monofásico 230V. Protección térmica electrónica - reinicio manual.
Intercambiador
- Intercambiador de calor a contracorriente aire / aire de alta eficiencia fabricado en aluminio "resistente al agua de mar" para una temperatura de funcionamiento de hasta 80 ° C. Eficiencia térmica hasta 95%.
- Protección anticongelante del intercambiador integrada en la regulación por apertura progresiva del bypass, permitiendo mantener una temperatura mínima de 1 ° C en la descarga.
Filtros
- M5 (ePM10 50%) en la extracción y M5 (ePM10 50%) al soplo. Fácilmente accesible desde abajo.
- Como accesorio, kit de recambio de filtro con filtro M5 (ePM10 50%) en la extracción y F7 (ePM1 60%) al soplo.
Bobina eléctrica de postcalentamiento integrada
- Potencia 3Kw Mono 230V.
- Se entrega completamente precableado y conectado a la normativa.
- Potencia regulada proporcional
- Protección térmica con reset automático (75 ° C) y reset manual (100 ° C).
- La compuerta motorizada en la entrada de aire exterior, montada, cableada, controlada por la regulación, permite evitar la entrada de aire cuando la unidad está parada.
Control TAC listo para enchufar
- Regulación completa que permite 2 modos de funcionamiento principales:
| CONFIGURAR LAS TASAS DE FLUJO | APLICACIONES RECOMENDADAS |
| MODO LS - VELOCIDAD DE FLUJO VARIABLE : Variación de la velocidad del ventilador por señal de 0-10 V | |
| - Punto de ajuste del caudal según una señal de 0-10 V de un sensor externo (CO2, temperatura, humedad, etc.) | - Instalaciones de zona única que requieran adaptación de ventilación según ocupación |
| MODO AC - FLUJO CONSTANTE : Velocidades del ventilador definidas según un caudal preciso | |
| - 3 setpoints de caudal constante máximo, entrada de valores con lectura en display. - Conmutación entre las diferentes consignas realizada manualmente desde el mando a distancia o automáticamente mediante reloj o detección de presencia. |
- Instalaciones que requieran el control de uno o más caudales precisos. |
- El funcionamiento del ventilador de extracción está subordinado al ventilador de suministro. Su caudal corresponde a un porcentaje del caudal del ventilador de suministro (100% para caudales idénticos).
- Regulación programable desde el mando a distancia.
Selección de tratamiento de aire
CAD HR CLASS UNIT PX
Peso 206 kilogramos
CAD HR CLASS UNIT PX TOP
Peso 246 kilogramos
 |
Aspiración de aire fresco |
 |
Retorno de aire de escape |
 |
Suministro de aire fresco |
 |
Descarga de aire de escape |
