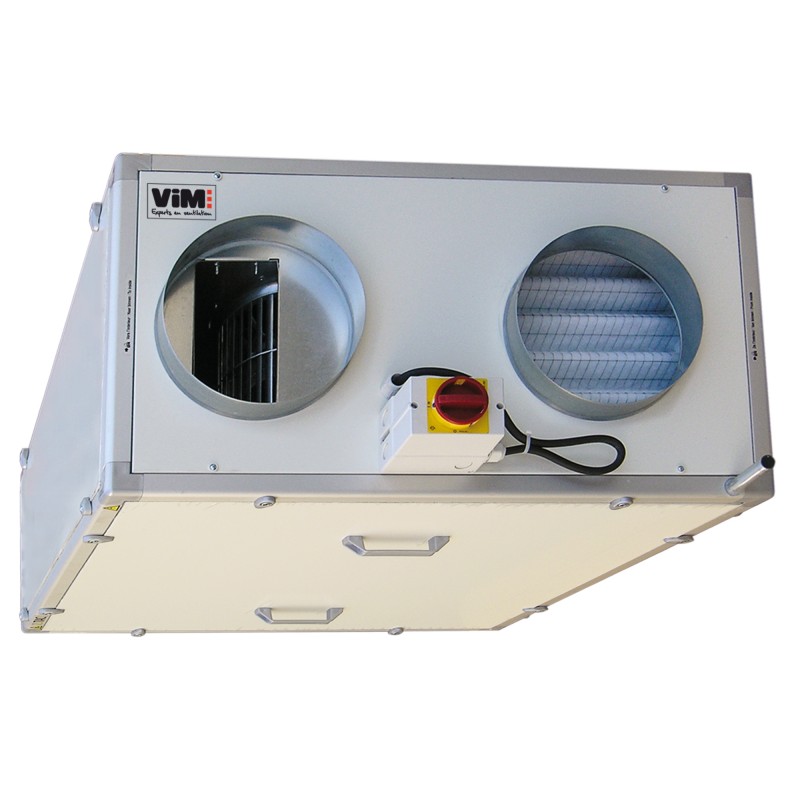

CAD HR MURAL PX

Rangos antiguos

Contracorriente - Acción - ECM

Ver más grande

CAD HR MURAL PX

Rangos antiguos

Contracorriente - Acción - ECM

ErP 2018- Cumple con UVNR
Motores EC variables

Filtros
Suministrado de serie: Filtros G4 (grueso 65%) a soplo aire fresco y reanudación aire viciado. Fácilmente accesible desde el lado principal.

Tamaño de los filtros 450
Suministrado de serie: Filtros G4 (grueso 65%) a soplo aire fresco y reanudación aire viciado.
Como accesorio: Kit de reemplazo de filtro G4 (grueso 65%) para la reanudación de aire viciado y F7 (ePM1 60%) para el soplo aire fresco.

Tamaño de los filtros de 600 a 1200
Suministrado de serie: Filtros M5 (ePM10 50%) a soplo aire fresco y reanudación aire viciado.
Como accesorio: Kit de reemplazo de filtro M5 (grueso 65%) para la reanudación de aire viciado y F7 (ePM1 60%) para el soplo aire fresco.

Intercambiadores de calor de placas aire-aire producidos por la empresa RECUTECH, que participa en el programa Eurovent. Certificación para AAHE.

Rango economico
Bajo nivel de ruido
Varias configuraciones de conexión

Solicitud

Introducción y extracción de aire con recuperación de energía.
Instalación interior o exterior.
Instalación horizontal o vertical según modelo.

Edificios terciarios

Edificios para catering

Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias

4 tamaños: 450/600/800 / 1200 m³/ h.
2 modelos:

R: soplando a la derecha de la caja de control,
L: soplado a la izquierda (bajo pedido).

Versión exterior: FUERA.
Instalación horizontal o vertical según modelo.
Conexión de línea de conductos.
Regulación TAC5 DM: pantalla integrada y teclas de programación.
Comunicando la regulación TAC5:

Modbus RTU- RS485,
Modbus TCP / IP,
KNX TP,
Wifi: aplicación para teléfono inteligente, tableta,
Ethernet: aplicación para PC,
Puerta de enlace BACnet.

Construcción

Caja con estructura en perfil de aluminio extruido anodizado.
Panel de doble piel de 15 mm de espesor con aislamiento de lana de roca (Euroclase A1) Conductividad térmica 0.035W / (mk):
- Acabado exterior en acero prepintado de silicona tipo poliéster termo-reticulable (5 μm primario + 20 μm poliéster).
- Acabado interior en acero galvanizado.
Acceso a los filtros y al intercambiador desde la cara principal mediante un panel extraíble.
Bandeja de recogida de condensados con desagüe de Ø 20 mm.
By-pass 50%.
Se suministra con 3 sondas montadas / cableadas para la gestión de bypass automático.

Motorización

Ventiladores centrífugos con acción sobre CAD HR MURAL PX FW, con reacción sobre CAD HR MURAL PX 450.
Motor ECM de bajo consumo, corriente continua, monofásico 230V. Protección térmica electrónica - reinicio manual.

Intercambiador

Intercambiador de calor a contracorriente aire / aire de alta eficiencia fabricado en aluminio para una temperatura de funcionamiento de hasta 80 ° C. Eficiencia térmica hasta 92%.

Filtros

Filtros G4 (grueso 65%) la extracción e introducción de aire. Fácilmente accesible desde el lado principal.
Para tamaño 450:
- Filtros G4 (grueso 65%) la extracción e introducción de aire.
- Como accesorio, kit de recambio de filtro con filtros G4 (grueso 65%) en la extracción y F7 (ePM1 60%) en la entrada de aire.
Para tamaños de 600 a 1200:
- Filtros M5 (ePM10 50%) la extracción e introducción de aire.
- Como accesorio, kit de recambio de filtro con filtros M5 (grueso 65%) en la extracción y F7 (ePM1 60%) en la entrada de aire.

Centralita TAC5 DM lista para conectar

Regulación completa que permite 3 modos de funcionamiento:

CONFIGURAR LAS TASAS DE FLUJO	APLICACIONES RECOMENDADAS
MODO LS - VELOCIDAD DE FLUJO VARIABLE
Variación de la velocidad del ventilador por señal de 0-10 V
- Valor del punto de ajuste del caudal basado en una señal de 0-10 V de un sensor externo (CO2, temperatura, humedad, etc.).	- Instalaciones de zona única, que requieren adaptación de ventilación según ocupación
MODO AC - FLUJO CONSTANTE
Velocidades del ventilador definidas según un caudal preciso
3 setpoints de caudal constante máximo, entrada de valores con lectura en display. Conmutación entre las diferentes consignas se realiza manualmente desde el mando a distancia o automáticamente mediante reloj (no suministrado) o detección de presencia.	Instalaciones que requieren el control de uno o más caudales precisos.
MODO CPs - PRESIÓN CONSTANTE
Variación automática de la velocidad del ventilador para mantener una presión constante
Caudal modulado automáticamente para mantener un valor de presión constante medido por una sonda externa (sonda de presión como accesorio).	Sistemas de ventilación multizona, asociados con la modulación de los flujos de aire terminales.

El funcionamiento del ventilador de extracción está subordinado al ventilador de suministro. Su caudal corresponde a un porcentaje del caudal del ventilador de suministro (generalmente 100%).

Accesorios de regulación

Pantalla táctil HMI TACtouch de 4,3 ”, IP20, para parametrización, control, visualización.
SAT3:
- Señala el funcionamiento real del ventilador (relé R3) a través de un contacto libre de potencial (relé normalmente abierto).
- Ej: autorización de funcionamiento de una batería externa (función de posventilación programable).
- Señala la alarma ante una variación de presión (relé R2).
SAT TAC5 BA / KW:
- Modula la potencia de las baterías para mantener la temperatura de suministro igual al setpoint.
- Proporciona protección anticongelante para serpentines de agua.
- Da un contacto de control para el circulador.
- Gestiona el paso frío / calor mediante una entrada digital.
  Permite cortar las baterías mediante una entrada digital.
SAT MODBUS, permite las siguientes opciones:
- Conexión a un GRC (mando a distancia con pantalla táctil),
- Comunicación Modbus RTU
- Control y visualización mediante BMS.
SAT ETHERNET:
- Comunicación con protocolo Modbus TCP / IP en red Ethernet
- En par trenzado 10 BASE T. Permite la comunicación con un BMS o la interfaz con la aplicación EOLE4HR para teléfono inteligente, tableta y PC (Android, IOS o Windows 7/8/10).
WIFI SAT:
- Comunicación con protocolo Modbus TCP / IP por WIFI. Permite la comunicación con un BMS o la interfaz con la aplicación EOLE4HR para teléfono inteligente, tableta y PC (Android, IOS o Windows 7/8/10).
Kit CA para CAD HR MURAL PX 450 (motor a reacción): incluye un sensor de presión por ventilador. Permite midiendo la presión, mostrando y configurando los caudales en m³/ h.

Selección de tratamiento de aire

	Aspiración de aire fresco
	Retorno de aire de escape
	Suministro de aire fresco
	Descarga de aire de escape

CAD HR MURAL PX FW 450 R

Versión interior - Instalación vertical

CAD HR MURAL PX FW 450 R OUT
Versión para exteriores - Instalación vertical

CAD HR MURAL PX 450 R
Versión interior - Instalación vertical

CAD HR MURAL PX 450 R OUT
Versión para exteriores - Instalación vertical

CAD HR MURAL PX FW 600 R
Versión interior - Instalación horizontal o vertical

CAD HR MURAL PX FW 600 R OUT
Versión para exteriores - Instalación vertical

CAD HR MURAL PX FW 800 R
Versión interior - Instalación horizontal o vertical

CAD HR MURAL PX FW 800 R OUT
Versión para exteriores - Instalación vertical

CAD HR MURAL PX FW 1200 R
Versión interior - Instalación vertical

CAD HR MURAL PX FW 1200 R OUT
Versión para exteriores - Instalación vertical
