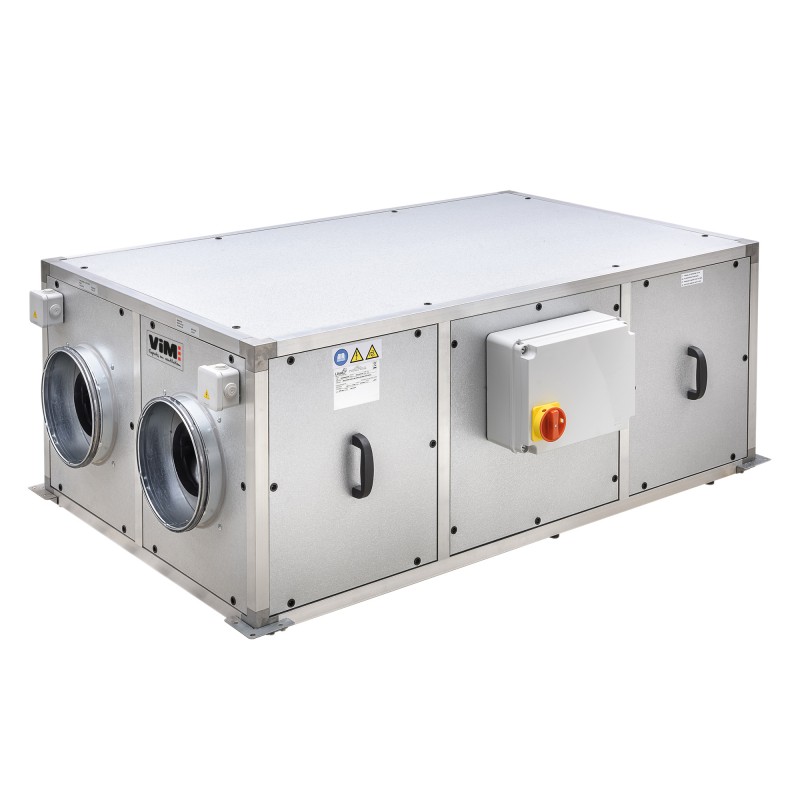

CAD HR FIRST H

Rangos antiguos

Contracorriente - Acción < 3500 m3/h

FLAG Obsolete
CAD HR FIRST H Ver más grande

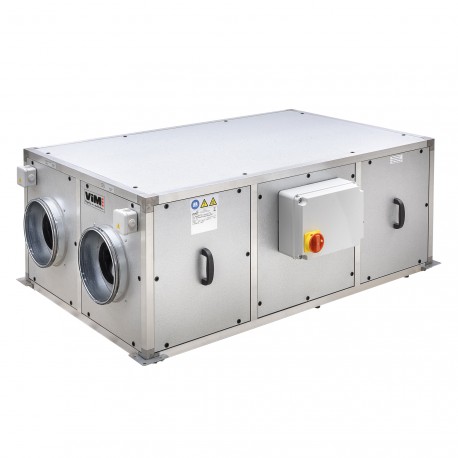

CAD HR FIRST H

Rangos antiguos


Contracorriente - Acción < 3500 m3/h

erp.jpg Cumple con ErP 2018 - UVNR
Motores de CA de 3 o 4 velocidades
Filtros
Suministrado de serie: Soplo aire fresco F7 (ePM1 70%). Reanudación aire viciado M5 (ePM10 50%)
bypass.jpg echangeur.jpg gtc-modbus.jpg
chaud-froid.jpg plug-and-play.jpg logiciel.jpg
Intercambiadores de calor de placas aire-aire producidos por la empresa RECUTECH, que participa en el programa Eurovent. Certificación para AAHE.




  • Rango economico
  • Aislamiento de doble piel 25 mm
  • Con o sin batería integrada
  • Regulación EVOD de comunicación Modbus
  • Eficiencia térmica hasta 85%

Solicitud

Introducción y extracción de aire con recuperación de calor.
Instalación a pie o suspendida.
Usar en interiores o exteriores con techo de protección contra la lluvia.
Calentamiento del aire soplado mediante batería eléctrica o agua caliente según modelo.

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

5 tamaños: 04 (400 m3/ h) / 07 (700 m3/ h) / 18 (1.800 m3/ h) / 26 (2.600 m3/ h) / 33 (3.300 m3/ h).
6 modelos según los tipos de baterías integradas:
Gabinete de control de construcción horizontal (H) a la izquierda en la dirección del aire fresco (G).
Conexión de los conductos en función de la posición de determinadas conexiones configurables en obra.
Regulación EVO con mando a distancia.
Regulación EVOD con mando a distancia, comunicando Modbus: conexión en la tarjeta de regulación en RS485 o TCP / IP al BMS.
Aplicación de servidor web en puerto TCP / IP.
Funcionamiento multivelocidad mediante mando a distancia o mediante señal externa 0-10 V.
By-pass 100 %

Construcción
  • Estructura autoportante en perfil de aluminio extrusionado.
  • Panel de aluminio zinc, doble piel de 25 mm, aislamiento por espuma de poliuretano inyectada (42 kg / m3-0.0246W / mk) clasificación al fuego B-S3, d0 (M1).
  • Tamaños 04 y 07 equipados con soportes de suspensión en las esquinas inferiores, los otros tamaños con patas de soporte de acero galvanizado pintado de negro.
  • Construcción horizontal, conexión en línea mediante grifos circulares provistos de junta. Posibilidad de adaptar las conexiones in situ.
  • Acceso a filtros, intercambiador, serpentín y ventilador desde el lateral, inferior o superior.
  • Desagüe de Ø1 / 2 '' para evacuación de condensados.

Intercambiador
  • Intercambiador de calor de placas de aluminio, contracorriente, alta eficiencia, baja caída de presión.

Bypass motorizado
  • Se entrega montado, instalado en la red de aire exterior.
  • By-pass 100% con obturador para cerrar el paso de aire en el intercambiador cuando el bypass está abierto, para aprovechar al máximo la refrigeración gratuita.
  • Servomotor monofásico de 230V todo o nada.

Motorización
  • Ventiladores de doble aspiración, turbina de acción, motor incorporado, cuadro eléctrico IP 55 montado.
  • Motor de CA con protección térmica integrada:
    • CAD HR FIRST 04/07: 4 velocidades, monofásico 230V, 50Hz, IP 20 clase F,
    • CAD HR FIRST : 3 velocidades, monofásico 230V, 50Hz, IP 20 clase F,
    • CAD HR FIRST 33: 3 velocidades, monofásico 230V, 50Hz, IP 20 clase B.

Filtros
  • M5 (ePM10 50%) durante la extracción.
  • F7 (ePM1 70%) sobre la introducción de aire fresco.

Bobina eléctrica de postcalentamiento DI
  • Conectado a la regulación, permite regular la temperatura del aire soplado.
  • Equipado con termostato de seguridad con reset automático (set point 50 ° C) y reset manual (set point 65 ° C).

Batería de agua caliente DC
  • Batería de 2 filas, compuesta por tubos de cobre con aletas de aluminio sobre un marco de acero galvanizado, colector de cobre, tubo de conexión roscado.

Serpentín anticongelante eléctrico (DD)
  • Colocado al aire libre antes del intercambiador, evita el riesgo de congelación en el intercambiador.
  • Levantado, cableado y controlado por el reglamento.
  • Fuente de alimentación independiente, conexión a una caja externa específica equipada con un interruptor de proximidad.
  • Termostato de seguridad con reset automático (set point 50 ° C) y reset manual (set point 65 ° C).

Selección de tratamiento de aire
CAD HR FIRST H

Tamaños 04 y 07

Aspiración de aire fresco
Retorno de aire de escape
Suministro de aire fresco
Descarga de aire de escape



CAD HR FIRST H
Tamaños 18/26/33

Aspiración de aire fresco
Retorno de aire de escape
Suministro de aire fresco
Descarga de aire de escape

Tamaño

A

B

C

D

E

F

G

H

I

K

L

M

N

ØP

ØQ

ØR

S

T

U

V

Peso (kg) *

04

450

1420

900

225

232

520

550

150

150

737

683

263

637

200

1/2"

1/2"

60

41

174

98,5

07

550

1420

900

275

232

520

550

170

170

737

683

263

637

250

1/2"

1/2"

60

41

174

115

18

840

1800

1110

420

285

625

655

255

255

948

852

273

837

315

1/2"

1/2"

60

41

174

100

276

26/33

1050

2180

1340

525

342

735

775

219

319

1203

977

365

975

400

1/2"

3/4"

60

41

174

100

363/379

* Peso unitario sin batería
