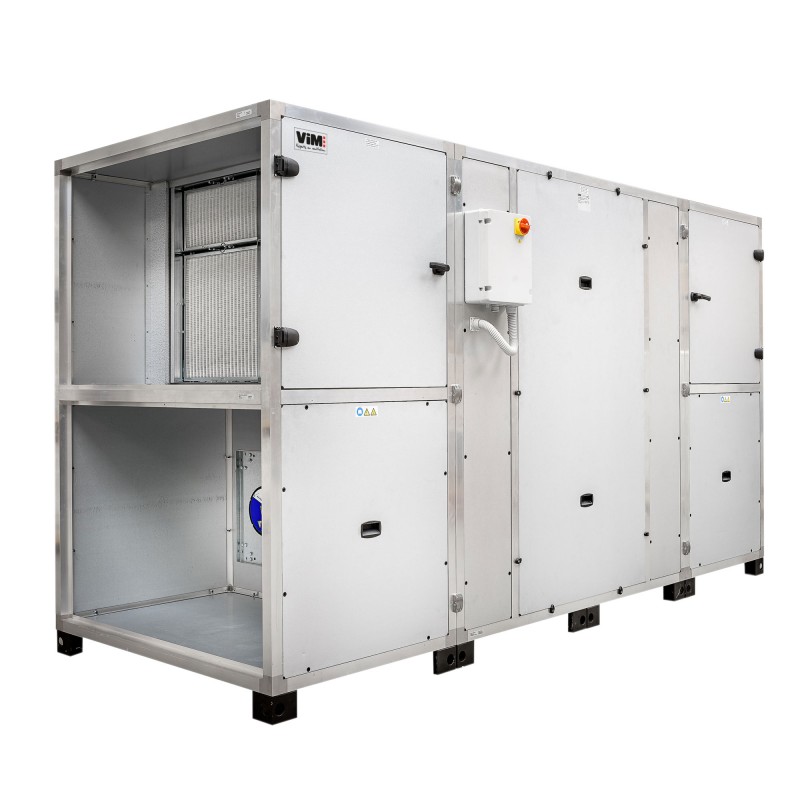

CAD HR BASIC XL

Rangos antiguos

Contracorriente - Reacción - ECM < 13000 m3/h

FLAG Obsolete
CAD HR BASIC XL Ver más grande

CAD HR BASIC XL

Rangos antiguos


Contracorriente - Reacción - ECM < 13000 m3/h

ErP.jpg Cumple con ErP 2018 - UVNR
Motores EC variables
Filtros
Suministrado de serie: Soplo aire fresco F7 (ePM2.5 70%). Reanudación aire viciado M5 (ePM10 50%).
echangeur.jpg moteur-ecm.jpg by-pass.jpg chaud-froid.jpg
pression.jpg modbus.jpg plug-and-play.jpg logiciel.jpg
Intercambiador de calor de placas aire-aire producido por la empresa RECUTECH que participa en el programa Eurovent. Certificación para AAHE.





  • Alto flujo de aire
  • Aislamiento de doble piel 45 mm
  • Ventilador de reacción de rueda libre
  • Motor ECM de bajo consumo
  • Nueva regulación de comunicación Modbus / Bacnet
  • Eficiencia térmica hasta 90%

Solicitud

Toma y extracción de aire con recuperación de calor en locales terciarios.
Instalación sobre pies o bastidor, interior o exterior con techo impermeable.
Regulación de la temperatura de soplado mediante batería eléctrica o batería de agua según modelo.

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

2 tamaños: 80 (8000 m3/ h), 130 (13.000 m3/ h).
8 modelos según los tipos de baterías integradas:

Postcalentamiento eléctrico Agua caliente después de la calefacción Protección eléctrica contra las heladas
E
ED
EI
RDI
ECH
EDCH
ECB
EDCB

Posibilidad de serpentín frío o de cambio (caliente / frío) mediante módulo adicional de batería BAER.
Construcción vertical.
Conexión de conductos rectangulares en línea.
Nueva regulación EVCO integrada específica para VIM .
  • Comunicación Modbus RTU en RS485 o puerto Modbus TCP / IP, BACnet IP, control táctil remoto ETD EVCO.
By-pass 100% modulando.

Unidad de tratamiento de aire modular entregada en 3 partes:

  • 1 extractor de aire / módulo de filtración de aire fresco y serpentín de descongelación (opcional).
  • 1 intercambiador y módulo de bypass.
  • 1 módulo de ventilador y batería de postcalentamiento / filtración para aspiración de aire viciado.

Construcción
  • Estructura autoportante en perfil de aluminio extrusionado.
  • Panel de aluminio zinc, doble piel 45 mm, aislamiento por espuma de poliuretano inyectada (42 kg / m3-0.0246W / mk) clasificación al fuego B-S3, d0.
  • Patas de apoyo de acero galvanizado pintado de negro.
  • Construcción horizontal con conexión rectangular en línea.
  • Acceso a filtros, intercambiador, serpentín y ventilador desde la cara principal.
  • Desagüe Ø1 / 2 para evacuación de condensados.
  • Clasificación según EN 1886: D1 / L3 / F7 / T3 / TB3
  • Estanqueidad al aire según norma EN13141-7:
    • Fugas externas: clase A1
    • Fugas internas: clase A2

Intercambiador
  • Intercambiador de calor de placas de aluminio, contracorriente, alta eficiencia, baja caída de presión.

Bypass motorizado modulante
  • Se entrega montado, instalado en la red de aire exterior.
  • By-pass 100% con obturador para cerrar el paso de aire en el intercambiador cuando el bypass está abierto, para aprovechar al máximo la refrigeración gratuita.
  • Servomotor monofásico proporcional 230V.

Motorización
  • Ventiladores de chorro de rueda libre asociados con un motor de conmutación electrónica, motor ECM.
  • Motor con protección térmica electrónica integrada.
  • Motor trifásico 400V 50 / 60Hz IP54 Clase B.

Filtros
  • M5 (ePM10 50%) durante la extracción.
  • F7 (ePM2.5 70%) sobre la introducción de aire fresco.

Bobina eléctrica de poscalentamiento (DI)
  • Conectado a la regulación, permite regular la temperatura del aire soplado.
  • Equipado con termostato de seguridad con reset automático (set point 50 ° C) y reset manual (set point 65 ° C).
  • Fuente de alimentación independiente, conexión a una caja externa específica equipada con un interruptor de proximidad.

Batería de agua caliente para régimen de agua superior a 60/40 HT - Alta temperatura
  • Bobina de 2 hileras, compuesta por tubos de cobre con aletas de aluminio sobre un marco de acero galvanizado.
  • colector de cobre, tubo de conexión roscado.

Batería de agua caliente para régimen de agua por debajo de 60/40 BT - Baja temperatura
  • Bobina de 2 filas (tamaño 80) o 3 filas (tamaño 130), formada por tubos de cobre con aletas de aluminio sobre un marco de acero galvanizado.
    Colector de cobre, tubo de conexión roscado.

Batería anticongelante eléctrica - DD
  • Colocado al aire libre antes del intercambiador, evita el riesgo de congelación en el intercambiador.
  • Levantado, cableado y controlado por el reglamento.
  • Fuente de alimentación independiente, conexión a una caja externa específica equipada con un interruptor de proximidad.
  • Termostato de seguridad con reset automático (set point 50 ° C) y reset manual (set point 65 ° C).
Accesorios
  • BAER - Módulo de batería frío / calor reversible.
    • Módulo de estructura autoportante en perfil de aluminio extrusionado.
    • Panel de aluminio zinc, doble piel 45 mm, aislamiento por espuma de poliuretano inyectada (42 kg / m3-0.0246W / mk) clasificación al fuego B-S3, d0.
    • Patas de apoyo de acero galvanizado pintado de negro.
    • Bobina de 3 hileras, compuesta por tubos de cobre con aletas de aluminio sobre un marco de acero galvanizado.
    • Colector de cobre, tubo de conexión roscado.
    • Bandeja de recogida de condensados.

  • CSIL - Caja acústica
    • Estructura autoportante en perfil de aluminio extrusionado.
    • Panel de aluminio zinc, doble piel 45 mm, aislamiento por espuma de poliuretano inyectada (42 kg / m3-0.0246W / mk)
    • clasificación al fuego B-S3, d0.
    • Patas de apoyo de acero galvanizado pintado de negro.
    • Espesor del deflector 200 mm incluyendo lana mineral 55 kg / m² dentro de un marco de acero galvanizado. Distancia entre deflectores 150 mm.
    • Rejilla de succión o descarga.
    • Registro motorizable.

Selección de tratamiento de aire
CAD HR BASIC XL




Aspiración de aire fresco
Retorno de aire de escape
Suministro de aire fresco
Descarga de aire de escape


Tamaño

A

A1

A2

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

Ø T

Peso

(kg) *

80

3942

998

1946

1657

2200

2100

100

1500

157

120

758

752

714

50

1400

975

1263

811

232

195

155

1 "

966

130

3942

998

1946

2257

2200

2100

100

2100

157

120

758

728

738

50

2000

975

1860

802

237

185

135

1 1/2 "

1270


* Peso sin batería

Cubiertas verticales


Tamaño

A

B

B1

C

C1

CAD HR BASIC XL 80

4346

1900

300

59

25

CAD HR BASIC XL 130

4346

2500

300

59

25

Cerca Abierto Instrucciones de instalación

Instrucciones de instalación (NT)

X
