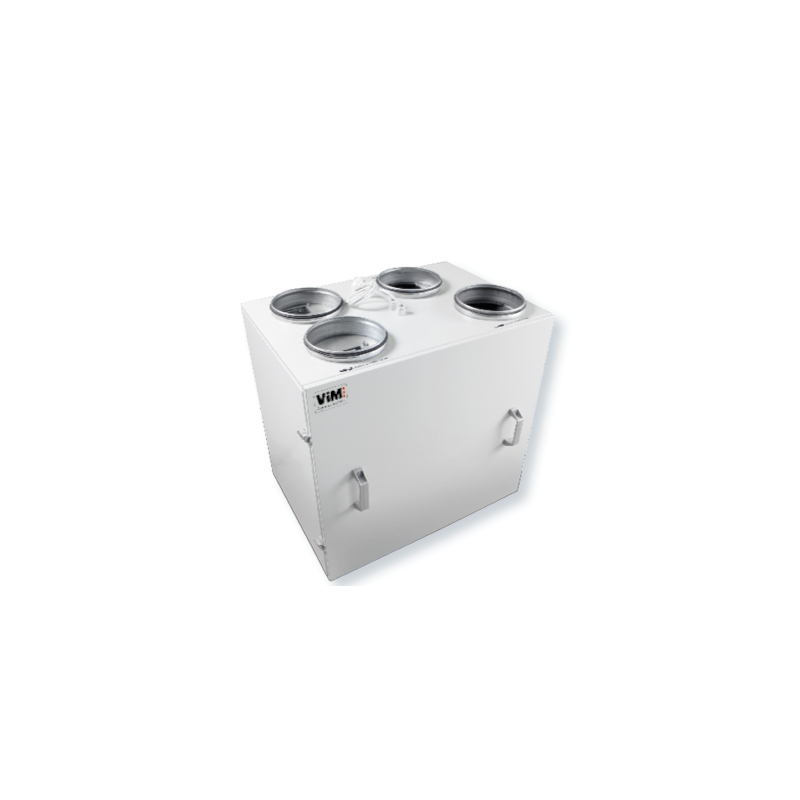

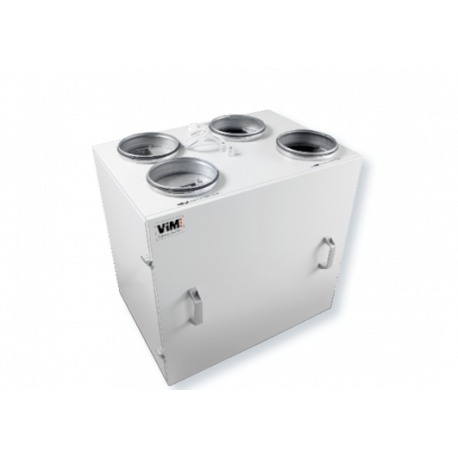

CAD HR MURAL UP 450 Ver más grande

CAD HR WALL UP 450

Rangos antiguos


Contracorriente - Acción - ECM

PIC-ERP-2018.jpg PIC-Coffret-monte-cable.jpg recuperation-nrj
  • Piel doble 15 mm
  • Batería externa
  • Motor ECM de bajo consumo
  • Regulación TAC5 lista para conectar
  • Eficiencia térmica hasta 92%

Solicitud

Introducción y extracción de aire con recuperación de energía en locales terciarios.
Instalación interior.
Construcción vertical, conexión en la parte superior.

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

1 talla.
Regulación TAC5 DM con display y teclas de programación integradas.
Comunicación posible Modbus RTU RS485, Modbus TCP / IP KNX tipo TP, aplicación para smartphone, tableta o PC (Android, IOS, Windows 7/8/10).

Construcción
  • Caja con estructura autoportante.
  • Panel de doble piel de 15 mm de espesor con aislamiento de lana de roca (Euroclase A1) conductividad térmica 0,035W / (mk).
  • Acabado exterior en acero prepintado de silicona tipo poliéster termo-reticulable (5 μm primario + 20 μm poliéster).
  • Acabado interior en acero galvanizado.
  • Acceso a los filtros y al intercambiador desde la cara principal mediante un panel extraíble.
  • Bandeja de recogida de condensados con desagüe de Ø 20 mm.
  • Ventilador de acción de entrada única.
  • By-pass 50%.
  • Se suministra con 3 sondas montadas / cableadas para la gestión automática del bypass y la protección anticongelante.
Motorización
  • Motor ECM monofásico de corriente continua de bajo consumo 230 V. Protección térmica electrónica - reset manual.
Intercambiador
  • Intercambiador de calor a contracorriente aire / aire de alta eficiencia fabricado en aluminio para una temperatura de funcionamiento de hasta 80 ° C. Eficiencia térmica hasta 92%.
Filtros
  • Filtros G4 para extracción e introducción de aire. Fácilmente accesible desde el lado principal.
Centralita TAC5 DM lista para conectar
  • Regulación completa que permite 3 modos de funcionamiento:
    • MODO LS - VELOCIDAD DE FLUJO VARIABLE
    • MODO AC - FLUJO CONSTANTE
    • MODO CPs - PRESIÓN CONSTANTE
  • El funcionamiento del ventilador de extracción está subordinado al ventilador de suministro. Su caudal corresponde a un porcentaje del caudal del ventilador de suministro (generalmente 100%).
Accesorios de regulación
  • Mando a distancia RC TAC5
  • Conexión directa al reglamento.
  • Entrada de todos los parámetros operativos.
  • Control de velocidad del ventilador.
  • Visualización de todos los parámetros y alarmas.
  • Conexión a realizar por el instalador (longitud máxima 1000 m).
  • Mando a distancia IP20.
SAT3
  • Señala el funcionamiento real del ventilador a través de un contacto libre de potencial (relé normalmente abierto) (relé R3)
  • Ej: autorización de funcionamiento de una batería externa (función de posventilación programable).
  • Señala la alarma ante una variación de presión (relé R2).
SAT TAC5 BA / KW
  • Modula la potencia de las baterías para mantener la temperatura de suministro igual al setpoint.
  • Proporciona protección anticongelante para serpentines de agua.
  • Da un contacto de control para el circulador.
  • Gestiona el paso frío / calor mediante una entrada digital.
  • Permite cortar las baterías mediante una entrada digital.
Mural CAD HR UP 450

Versión interior - Instalación vertical - Conexión desde arriba
