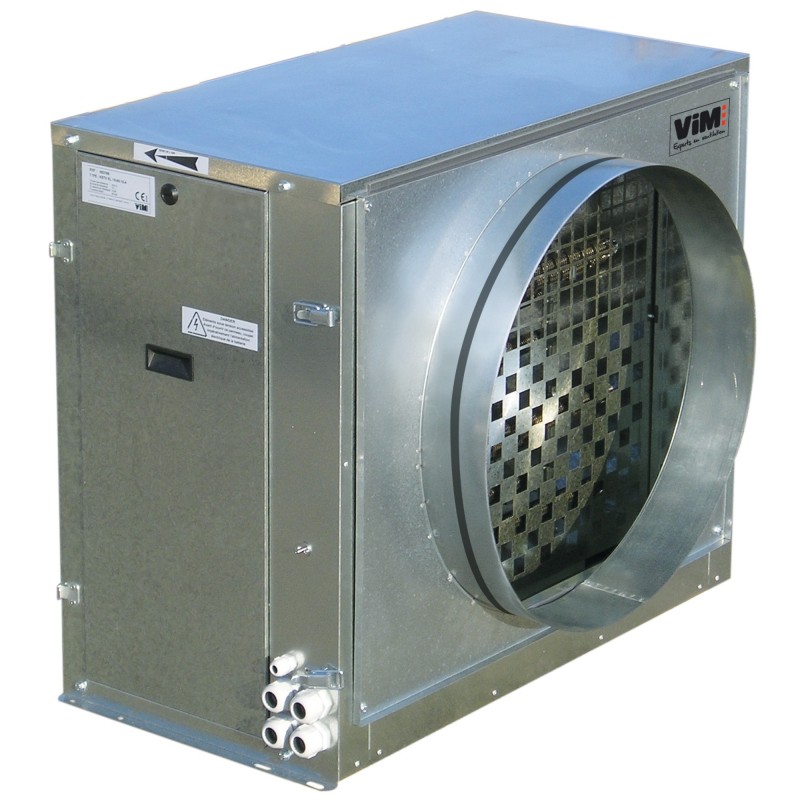

BATS
Rangos antiguos
Conexión circular - Altas potencias
Ver más grande
BATS
Nuevo producto
 |
Seguridad ELECTRICA |
- Alta potencia eléctrica
- Aislamiento térmico de doble piel lana de vidrio de 25 mm
- Pasadores de deslizamiento precableados fácilmente extraíbles
- Conexión circular con juntas.
Solicitud
Calefacción de aire.
Conexión mediante encastre en conducto circular.
Instalación aguas abajo del ventilador.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
- Potencia eléctrica: 12 a 150 kW - Tri 400V.
- Conexión circular de Ø 355 a Ø 900 mm.
- Caudal de 750 a 22.000 m3/ h.
Descripción
- Caja cúbica en chapa galvanizada, estructura autoportante.
- Conexión circular con juntas.
- Aislamiento térmico de doble piel lana de vidrio de 25 mm clasificación al fuego: M0 o A2 s1 d0 según norma EN 13 501.1.
- Pasadores de acero inoxidable precableados de fábrica y montados en una corredera fácilmente extraíble.
- Trampilla de acceso extraíble mediante cierres de 1/4 de vuelta, prensaestopas se entregan montados.
- Fuente de alimentación trifásica 230 / 400V, entregada de fábrica en 400V.
- Termostato de seguridad con rearme manual (98 ° C), montado según el artículo CH37 del reglamento de lucha contra incendios en edificios públicos.
- Servidumbre a la izquierda en dirección al aire, (a la derecha bajo pedido).
|
Designacion |
A |
B |
C |
ØD |
E |
J |
Peso * (kg) |
|
BATS 355 |
410 |
630 |
474 |
355 |
500 |
670 |
30 |
|
BATS 450 |
410 |
730 |
568 |
450 |
570 |
770 |
35 |
|
BATS 560 |
545 |
830 |
654 |
560 |
705 |
870 |
56 |
|
BATS 630 |
545 |
930 |
790 |
630 |
705 |
970 |
65 |
|
BATS 710 |
545 |
1045 |
900 |
710 |
705 |
1070 |
75 |
|
BATS 900 |
545 |
1245 |
1030 |
900 |
705 |
1170 |
109 |
* El peso indicado corresponde al calentador eléctrico de mayor potencia.
