CAD HR BASIC V
Rangos antiguos
Contracorriente - Reacción - ECM < 5600 m3/h
Ver más grande

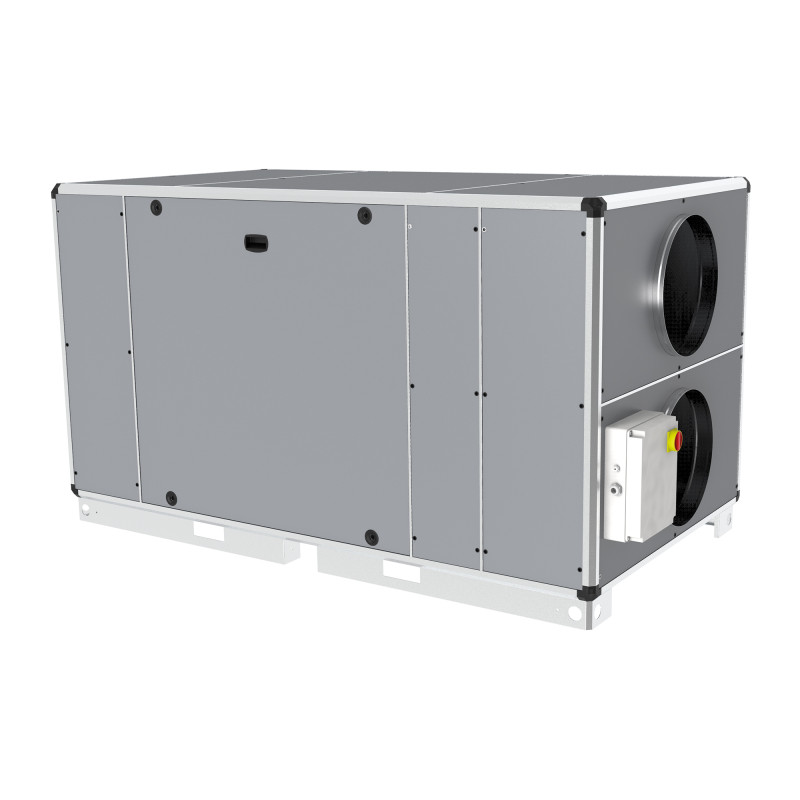

CAD HR BASIC V
Nuevo producto
 |
Cumple con ErP 2018 - UVNR Motores EC variables |
Filtros
|
||
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
Intercambiador de calor de placas aire-aire producido por la empresa RECUTECH que participa en el programa Eurovent. Certificación para AAHE. |
- Aislamiento de doble piel 36 mm
- Con o sin batería integrada
- Ventilador de reacción de rueda libre
- Motor ECM de bajo consumo
- Nueva regulación de comunicación Modbus / Bacnet
- Eficiencia térmica hasta 90%
Solicitud
Introducción y extracción de aire con recuperación de calor.
Instalación sobre bastidor.
Usar en interiores o exteriores con techo de protección contra la lluvia.
Regulación de la temperatura de soplado mediante batería eléctrica o batería de agua según modelo.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
7 tamaños: 07 (700 m3/h) / 11 (1.100 m3/h) / 16 (1.600 m3/h) / 25 (2.500 m3/h) / 32 (3.200 m3/h) / 45 (4.500 m3/h) / 56 (5.600 m3/h)
6 modelos según tipos de baterías integradas:
Construcción vertical con conexión de conducto en línea.
Servidumbre derecha (R) o izquierda (L) en la dirección del aire soplado.
Nueva regulación EVCO integrada específica VIM . Comunicación Modbus RTU en puerto RS485 o Modbus TCP/IP, BACnet IP, control táctil remoto EPJcolor.
Omitir 100% modulando.
Construcción
Intercambio
Motorización
Filtración
Batería eléctrica de postcalentamiento EI
Batería eléctrica anticongelante ED
Batería reversible de agua fría/caliente ER2R y ER3R
Selección del tratamiento del aire
6 modelos según tipos de baterías integradas:
| Postcalentamiento eléctrico | Agua reversible | Anticongelante eléctrico | |
| mi | |||
| Depresión | ■ | ||
| EI | ■ | ||
| EDI | ■ | ■ | |
| ES | ■ | ||
| EDR | ■ | ■ |
Construcción vertical con conexión de conducto en línea.
Servidumbre derecha (R) o izquierda (L) en la dirección del aire soplado.
Nueva regulación EVCO integrada específica VIM . Comunicación Modbus RTU en puerto RS485 o Modbus TCP/IP, BACnet IP, control táctil remoto EPJcolor.
Omitir 100% modulando.
Construcción
- Estructura autoportante en perfil de aluminio extruido, esquinas redondeadas.
- Panel de doble piel de 45 mm en acero aleado (Zn - Al - Mg) ZM310 para ambientes con corrosividad C4 durabilidad media o C5 durabilidad baja, aislamiento mediante espuma de poliuretano inyectada (42 kg/m3 – 0,0246W/mk) clasificación al fuego B-S2, d0 (M1).
- Construcción vertical con conexión en línea mediante tomas circulares dotadas de juntas de estanqueidad.
- Marco de acero galvanizado para montaje en suelo.
- Posibilidad de adaptar la posición de determinadas tomas en obra.
- Acceso a filtros, intercambiador, batería y ventilador desde el lateral.
- Purga de Ø1/2˝ para drenaje de condensados.
Intercambio
- Intercambiador de calor de placas de aluminio de contraflujo de alta eficiencia. Eficiencia térmica hasta el 90%.
- Bypass motorizado 100%, integrado en la unidad en la red de aire fresco.
- Servomotor monofásico de 3 puntos de 230 V controlado proporcionalmente mediante ajuste del tiempo de funcionamiento.
Motorización
- Ventilador tipo rueda libre con reacción metálica (incombustible A1).
- Motor ECM de alta eficiencia, 400 V 50/60 Hz en tamaño 45, 230 V 50/60 Hz en otros tamaños.
- Control por señal 0…10V.
- CAD HR BASIC E/EI/EC 06: IP44 Clase B,
- CAD HR BASIC E/EI/EC 11 - 16 - 25 - 32 - 56: IP54 Clase B.
- CAD HR BASIC E/EI/EC 45: IP54 Clase F.
- Protección térmica electrónica.
Filtración
Filtros suministrados de serie:
- Inyección de aire fresco: filtros miniplisados FIFI F7 ePM1 55%.
- Entrada de aire viciado: FIFI M5 ePM10 50 filtros plisados%.
Filtros opcionales disponibles:
- Soplando aire fresco:
- Filtro plisado FIGR G4 Coarse 70% + Filtro mini-plisado FIFI F7 ePM1 55%,
- Filtro plisado FIFI M5 ePM10 50% + Filtro mini-pliegue FIFI F9 ePM1 80%.
- Entrada de aire viciado: filtro de pliegues mini FIFI F7 ePM1 55%
Batería eléctrica de postcalentamiento EI
- Conectado a la regulación, permite regular la temperatura del aire soplado.
- Equipado con termostato de seguridad con rearme automático (set point 55°C) y rearme manual (set point 70°C).
Batería eléctrica anticongelante ED
- Colocado al aire fresco antes del intercambiador, evita el riesgo de congelación en el intercambiador.
- Montado, cableado y controlado por el regulador.
- Termostato de seguridad con rearme automático (set point 55°C) y rearme manual (set point 70°C).
Batería reversible de agua fría/caliente ER2R y ER3R
- Batería de agua de 2 filas (ER2R) o ER3R de 3 filas.
- Compuesto por tubos de cobre con aletas de aluminio sobre marco de acero galvanizado.
- Coleccionista de cobre.
- Tubo de conexión roscado.
- Salida de condensado que se conectará a un sifón cuando se utilice en condiciones de frío.
- Fuente de alimentación 230V/24V 10VA para alimentación de válvula de 2V o 3V, sonda de CO2, servomotor de registro de aire fresco...
Selección del tratamiento del aire
Ver páginas del catálogo CT-CAD-HR-BASIC-V-230809
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Páginas del catálogo - Otro
Instrucciones de instalación
Instrucciones de instalación (NT)
Certificados de extracción de humo / fuego
Informe de clasificación de incendios (PVFEU)
Certificados de desempeño / medioambiente
Ficha normativa ErP (FERP)
Certificado Eurovent (CEUR)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Asistencia con recetas
Texto de especificación (TP)
OPTAIR CTA
Descargue la nueva versión OPTAIR CTA (sin actualización automática de la versión anterior)
Software de selección de CTA de flujo simple o doble
Noviembre 2023 – Nueva versión OPTAIR CTA 2023.12.2.0: incorporación de nuevas gamas y eliminación de gamas obsoletas
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
 |
Productos incluidos en la versión 2023
|
