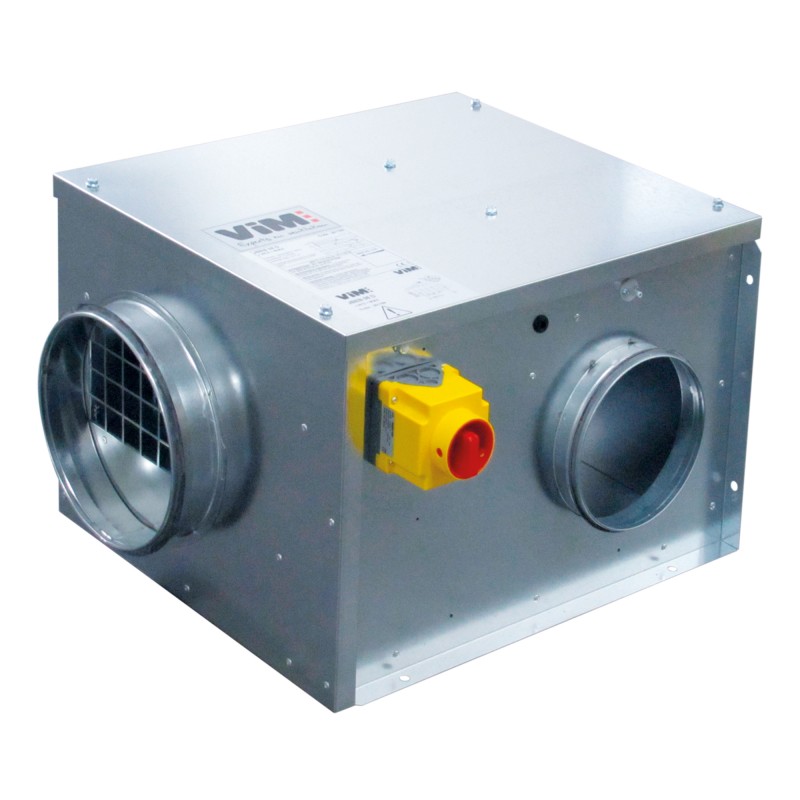

JBEB
Rangos antiguos
Accionamiento directo - Acción < 800 m3/h
Ver más grande
JBEB
Nuevo producto
 |
ErP - compatible con UVR - motor de 3 velocidades |
|||
 |
 |
 |
 |
|
- Rango economico
- Bajo nivel de ruido
- Varias configuraciones de conexión
Aplicaciones :
Extracción de aire.
Instalación en interior o exterior.
Montaje horizontal o vertical.
Aprobado 400 ° C 1/2 h categoría C4 - PTO no conectado.
No aprobado - PTO conectado.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
2 tamaños: 05/08.
Caudales de 100 a 800 m3 / h.
Versión aislada: aislamiento acústico en lana de vidrio de 25 mm (clasificación al fuego M0).
Con INTZ o con INTZ + BDEZ.
Construcción
Caudales de 100 a 800 m3 / h.
Versión aislada: aislamiento acústico en lana de vidrio de 25 mm (clasificación al fuego M0).
Con INTZ o con INTZ + BDEZ.
Construcción
- Carcasa de chapa de acero galvanizado.
- Grifos de conexión con juntas de estanqueidad clase D.
- INTZ: interruptor de proximidad con candado con retroalimentación de posición montada / cableada.
- BDEZ: presostato montado, conectado por aire, ajustado de fábrica a 80 Pa, no modificable.
Ventilador
- Ventilador de entrada simple con acción de motor de acoplamiento directo, cojinetes sellados lubricados de por vida.
Motorización:
-
Motor sin flujo de aire, IP10, clase F. Protección térmica PTO para conectar para uso en toma de aire en locales terciarios (no 400 ° C 1/2 h).
-
3 velocidades, monofásico 230V, 50Hz.
Selección de ventilador C4 - 400 ° C 1 / 2H

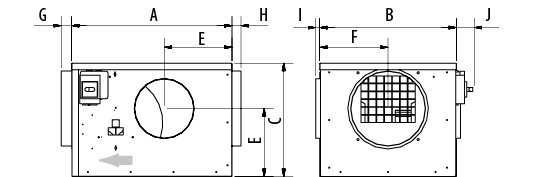

Descarga horizontal JBEB

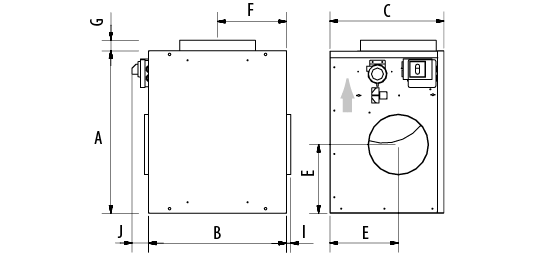

Descarga vertical JBEB
|
Modelo |
Dimensiones |
|||||||
|
A |
B |
C |
E |
F |
G |
H |
I |
|
|
JBEB 05 |
550 |
504 |
300 |
130 |
148 |
58 |
53 |
32 |
|
JBEB 08 |
600 |
504 |
400 |
185 |
181 |
58 |
53 |
32 |
|
Modelo |
Dimensiones |

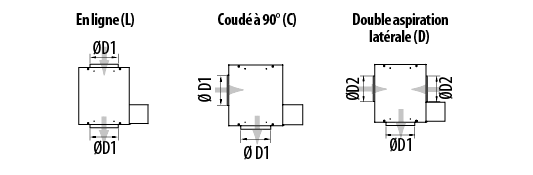

Ø de conexión |
|||
|
J |
D1 |
D2 |
|||
|
Estándar |
Con INTZ |
Con DIJZ |
|||
|
JBEB 05 |
34 |
69 |
104 |
200 |
160 |
|
JBEB 08 |
34 |
69 |
104 |
250 |
200 |
