NOVAX 90/10 CONFORT 90/10
Campanas soldadas
Captura - Cortina inductiva 10%
Ver más grande
NOVAX 90/10 CONFORT 90/10
Nuevo producto
 |
 |
 |
- Diseño soldado hermético
- Campana que cumple con la norma NF EN 16282-2
- Campana con lados verticales 12/10 de espesor a altura constante 500 mm
- Eficiencia de captura mejorada: ensayos CETIAT
- Reducción del flujo de extracto en 30% - Pruebas CETIAT
- Modelo con difusión a baja velocidad desde el frente
- Diseño rígido e higiénico
- Filtros de impacto de acero inoxidable conforme a NF EN 16282-6
Solicitud
Captura, extracción y filtración de contaminantes y calor.
Distribución de aire a baja velocidad desde la parte delantera para el modelo NOVAX CONFORT 90/10.
Especialmente indicado para cocinas con fuertes emisiones de vapores y grasas.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
2 modelos:
Módulos monobloque de longitud 1000, 1500, 2000, 2500 y 3000 mm.
Campanas con longitudes superiores a 3000 mm realizadas mediante ensamblaje de módulos monobloque sin brida intermedia, garantizando continuidad visual y funcional.
Resaltes de profundidad 1250, 1500 o 1750 mm.
Campanas centrales formadas por conjunto adosado de 2 campanas adosadas con tabiques.
Alto 400 y 500 mm.
Descripción
Embalaje
Marcha
- NOVAX 90/10: sólo inducción
- NOVAX COMFORT 90/10: inducción + difusión a baja velocidad
Módulos monobloque de longitud 1000, 1500, 2000, 2500 y 3000 mm.
Campanas con longitudes superiores a 3000 mm realizadas mediante ensamblaje de módulos monobloque sin brida intermedia, garantizando continuidad visual y funcional.
Resaltes de profundidad 1250, 1500 o 1750 mm.
Campanas centrales formadas por conjunto adosado de 2 campanas adosadas con tabiques.
Alto 400 y 500 mm.
Descripción
- Campana de laterales verticales, íntegramente realizada en acero inoxidable austenítico AISI 304L (1.4307) acabado cepillado 220 grano.
- Altura constante que ofrece un importante volumen de retención.
- Ángulos doblados, soldados y pulidos en la parte inferior, asegurando una gran rigidez y una perfecta estanqueidad.
- Sistema de fijación superior de campana diseñado sin elemento que atraviese el plenum de extracción para garantizar una perfecta estanqueidad y limpieza.
- Canalones periféricos inferiores de 50 mm de ancho por 25 mm de alto con pliegues triturados y esquinas soldadas pulidas que permiten la recuperación de condensados y una limpieza fácil y segura.
- Frente inferior del sensor de extracción soldado en las esquinas asegurando una alta capacidad de retención de grasa, equipado con drenaje de evacuación de gases roscado 3/4” y tapón de acero inoxidable. Sistema de purga prensado, sin asperezas y sin juntas garantizando limpieza y estanqueidad constante en el tiempo.
- Todos los filtros de impacto de acero inoxidable, parallamas, cumplen con la norma NF EN 16282-6.
- Compuerta de hoja con cerradura integrada en cada conexión de extracción.
- Cámara de pulsación aislada que integra en cada conexión un amortiguador de equilibrado y que comprende:
- Cara interna equipada con labio calibrado que genera la cortina de aire inductiva: caudal de inducción: entre 60 y 100 m3/h/m lineal.
- Panel frontal perforado para el modelo NOVAX CONFORT 90/10: caudal de compensación hasta 1200 m3/h/m lineal para h=500 - ΔP=30 Pa.
Embalaje
- Envasado en caja de trampas en film termorretráctil.
- Caras exteriores de acero inoxidable protegidas con film de PVC.
Marcha
- Igual que VORAX® 90/10 y VÓRAX® COMODIDAD 90/10.

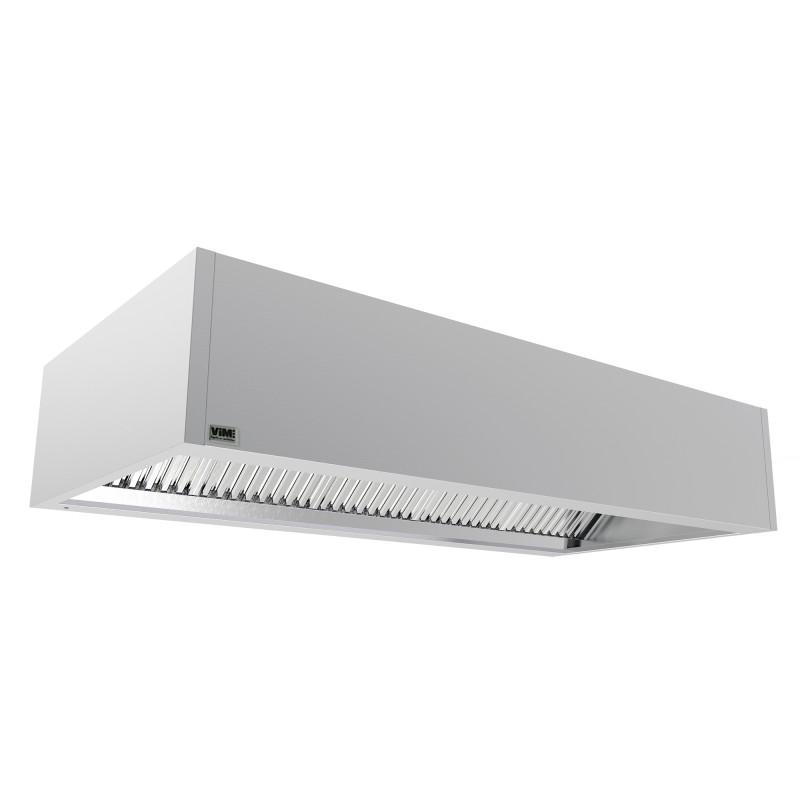

NOVAX 90/10

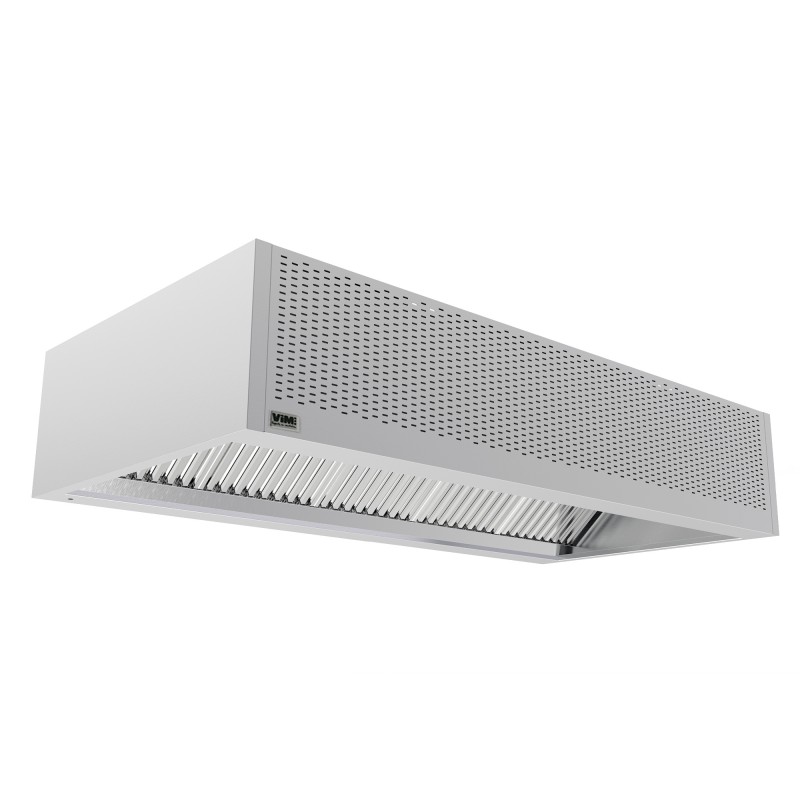

NOVAX CONFORT 90/10
NOVAX CONFORT 90/10
Iluminación opcional: se suministra perforada con amortiguadores instalados de serie
| Módulo | LG * | Número de orificios de extracción | Número de orificios de impulsos | A | B | C | D | G | Avanzado 1250 | Avanzado 1500 | Avanzado 1750 | ||||
| 90/10 | CONFORT 90/10 | E | F | E | F | E | F | ||||||||
| 1000 | 1000 | 1 | 1 | 1 | 500 | - | 500 | 970 | 655 | - | 500 | 480 | 625 | 480 | 750 |
| 1500 | 1500 | 1 | 1 | 1 | 750 | - | 750 | 1470 | 1265 | - | 500 | 480 | 625 | 480 | 750 |
| 2000 | 2000 | 2 | 1 | 2 | 512 | 976 | 1000 | 1970 | 1265 | - | 500 | 480 | 625 | 480 | 750 |
| 2500 | 2500 | 2 | 1 | 2 | 643,5 | 1213 | 1250 | 2470 | 1265 | - | 500 | 480 | 625 | 480 | 750 |
| 3000 | 3000 | 2 | 1 | 2 | 643,5 | 1713 | 1500 | 2970 | 1265 | - | 500 | 480 | 625 | 480 | 750 |
* Longitud total de los módulos ensamblados: 3500, 4000, 4500, 5000, 5500, 6000
