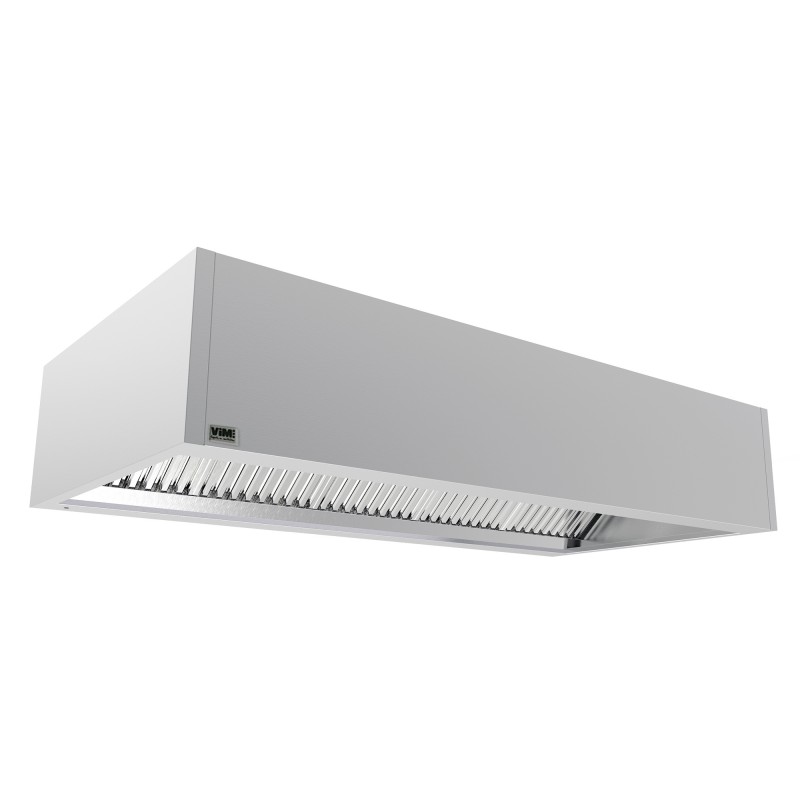

COCINERO NOVAX

Campanas soldadas

captura sencilla

COCINERO NOVAX Ver más grande

COCINERO NOVAX

Campanas soldadas


captura sencilla

OPTAIR® Cuisine

  • Diseño soldado hermético
  • Campana que cumple con la norma NF EN 16282-2
  • Totalmente fabricado en acero inoxidable AISI 304L, acabado cepillado grano 220
  • Campana con lados verticales 12/10th de espesor a altura constante 500 mm
  • Gran volumen de retención
  • Diseño rígido e higiénico
  • Filtros de impacto de acero inoxidable conforme a NF EN 16282-6

Solicitud

Captura, extracción y filtración de contaminantes y calor.
Especialmente indicado para cocinas con fuertes emisiones de vapores y grasas.

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

Respaldo simple o central doble.
Módulos de una pieza con longitudes de 1000, 1500, 2000, 2500 y 3000 mm.
Campanas de longitud superior a 3000 mm realizadas mediante ensamblaje de módulos de una sola pieza sin brida intermedia, asegurando la continuidad visual y funcional.
Extensiones de profundidad 1000, 1250, 1500 o 1750 mm.
Campanas centrales formadas por el montaje espalda con espalda de 2 campanas espalda con espalda con mamparas.
Altura estándar 500 mm, altura 400 mm bajo pedido.
Altura de visera reducida disponible bajo pedido.

capucha
  • Campana realizada íntegramente en acero inoxidable austenítico AISI 304L (1.4307), acabado cepillado grano 220.
  • Altura constante que ofrece un gran volumen de retención.
  • Ángulos doblados, soldados y pulidos en la parte inferior, asegurando una gran rigidez y una perfecta estanqueidad.
  • Sistema de fijación de la campana superior diseñado sin que ningún elemento pase por el plenum de extracción para garantizar una perfecta estanqueidad y limpieza.
  • Canalones periféricos inferiores de 50 mm de ancho, 25 mm de alto con pliegues triturados y esquinas soldadas pulidas que permiten la recuperación de condensados y una limpieza fácil y segura.
  • Frontal inferior del sensor de extracción soldado en las esquinas asegurando una alta capacidad de retención de grasa, equipado con purga de evacuación de gas roscada de 3/4” y tapón de acero inoxidable. Sistema de purga engarzado, suave y sin costuras, que garantiza una limpieza y un sellado constantes a lo largo del tiempo.
  • Filtros de impacto totalmente de acero inoxidable, parallamas, conforme a la norma NF EN 16282-6.
  • Amortiguador de guillotina bloqueable integrado en cada toma de extracción.
NOVAX CHEF

Iluminación opcional: se suministra perforada con amortiguadores instalados de serie


Módulo Longitud total * Número de orificios de extracción A B D G Avanzado 1000 Avanzado 1250 Avanzado 1500 Avanzado 1750
E F E F E F E F
1000 1000 1 500 - 970 655 - 250 - 500 500 625 500 750
1500 1500 1 750 - 1470 1265 - 250 - 500 500 625 500 750
2000 2000 2 512 976 1970 1265 - 250 - 500 500 625 500 750
2500 2500 2 643,5 1213 2470 1265 - 250 - 500 500 625 500 750
3000 3000 2 643,5 1713 2970 1265 - 50 - 500 500 625 500 750

Cerca Abierto Especificaciones detalladas

Páginas de catálogo de texto (CT)

Cerca Abierto Precio de tarifa pública

Páginas de catálogo de precios (CP)

Cerca Abierto Instrucciones de instalación

Instrucciones de instalación (NT)

Cerca Abierto Certificados eléctricos / ATEX

Cerca Abierto Asistencia con recetas

Texto de especificación (TP)

Cerca Abierto Documentos comerciales

Folleto comercial (FCOM)

Cocina OPTAIR
Descarga OPTAIR Cuisine Medios bloqueados
NUEVO - Software para el cálculo de caudales y dimensionamiento de campanas en cocinas profesionales
OPTAIR CUISINE debe reinstalarse completamente.

Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr

  • Cálculo de caudales de extracción, compensación e inducción en cocina según norma NF EN 16282-1.
  • Dimensionado automático de campanas según norma NF EN 16282-2.
  • Integra diferentes sistemas de captación (campanas estándar, campanas soldadas, campanas soldadas UV, techos filtrantes, campanas con sólo captura, cortina inductiva, etc.)
  • Tiene en cuenta las características de los aparatos de cocina, la eficiencia del sistema de captura, el modo de difusión del aire fresco y numerosos parámetros de instalación.
  • Presenta los productos y sistemas que ofrece VIM en cocinas profesionales con enlaces a páginas de catálogo, textos de prescripción e instrucciones de instalación.
