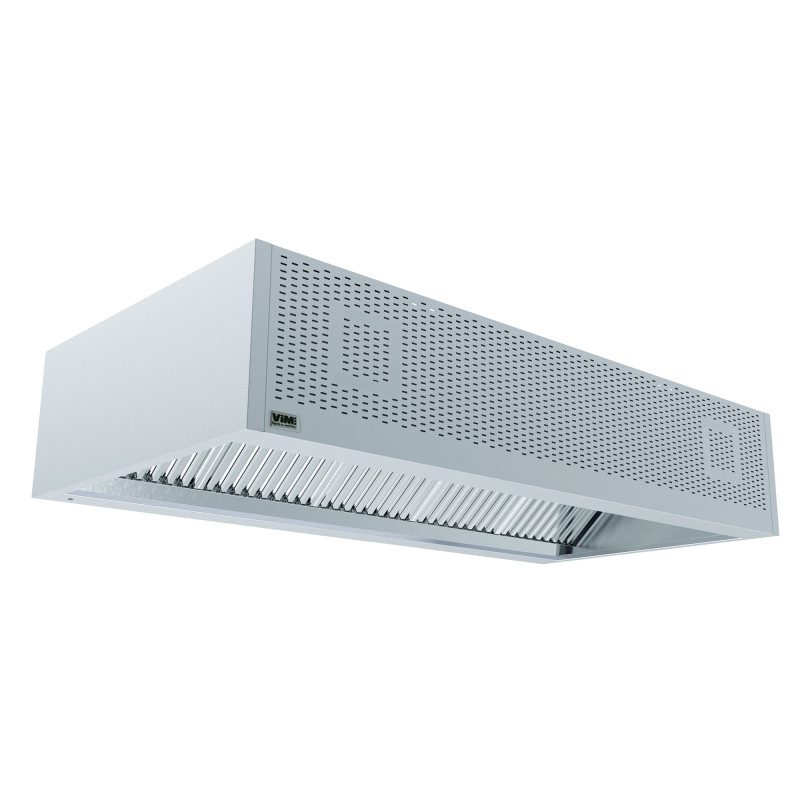

NOVAX UV 90/10 3D - NOVAX UV CONFORT 90/10 3D

Campanas soldadas con lámparas UV

Captura - Cortina inductiva 3D - Difusión - Purificación del aire

Ver más grande

NOVAX UV 90/10 3D - NOVAX UV CONFORT 90/10 3D

Campanas soldadas con lámparas UV

Captura - Cortina inductiva 3D - Difusión - Purificación del aire

Capucha conforme a la norma NF EN 16282-2
Mejorando la eficiencia de captura - Pruebas de laboratorio
Reducción del caudal extraído en un 35% - Pruebas de laboratorio
Cortina inductiva motorizada de 3 vías
Modelo con difusión de baja velocidad desde la cara frontal
Sistema completo listo para enchufar
Lámparas UV de alto rendimiento y larga duración
Triple dispositivo de seguridad para evitar la exposición directa a los rayos UV
Cumplimiento normativo de la exposición a los rayos UV
Cumplimiento normativo de la concentración de ozono
Puesta en servicio VIM

Captación, filtración, cortina inductiva, depuración... todo tipo de cocinas.
Difusión de aire a baja velocidad desde la parte frontal para el modelo 3D NOVAX UV CONFORT 90/10.
Tratamiento de grasas y olores.
Reduce la acumulación de grasa en la red del ventilador de extracción.
Reduce el riesgo de incendio.
Elimina la mayoría de los olores al descargar.
Posibilidad de caudal variable con un caudal mínimo de 330 m³/h/ml de campana.

Edificios para catering

Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias

2 modelos:

NOVAX UV 90/10 3D: Cortina inductiva de 3 vías.
NOVAX UV CONFORT 90/10 3D: Cortina inductiva de 3 direcciones + difusión de baja velocidad.

Longitud de los módulos 1500, 2000, 2500 y 3000 mm.
Dimensiones superiores a 3000 mm formados por módulos ensamblados sin brida intermedia, asegurando continuidad visual y funcional.
Campanas centrales formadas por conjunto adosado de 2 campanas adosadas con tabiques.
Profundidad de módulos 1250, 1500 y 1750 mm.
Alto 400 y 500 mm.
Cada módulo integra dos lámparas UV de 900 mm (155 W) o 1200 mm (250 W) de longitud y dispositivos de seguridad.
Armarios de control ARUV para gestionar hasta 8 lámparas.

Capucha

Campana fabricada íntegramente en acero inoxidable austenítico AISI 304L (1.4307) acabado cepillado 220 grano.
Altura constante que ofrece un importante volumen de retención.
Ángulos doblados, soldados y pulidos en la parte inferior, asegurando una gran rigidez y una perfecta estanqueidad.
Sistema de fijación superior de campana diseñado sin elemento que atraviese el plenum de extracción para garantizar una perfecta estanqueidad y limpieza.
Cara inferior del sensor de extracción soldada en las esquinas.
Desagüe de evacuación de gases con rosca de 3/4" y tapón de acero inoxidable. Sistema de desagüe engarzado, sin orificios y sin juntas que garantizan limpieza y estanqueidad constante en el tiempo.
Compuerta de hoja con cerradura integrada en cada conexión de extracción.
Cámara de pulso aislada que incluye:
- 2 motores de ventilador ECM por módulo, alimentación monofásica 230 V, 2 x 0,5 A, cableado y calibración de fábrica, entrada de aire en el frontal.
- 1 labio generando una cortina inductiva a velocidad constante, 5 m/s.
- 1 compuerta de hoja en cada conexión y frontal perforado para modelo 3D NOVAX CONFORT 90/10, caudal de compensación hasta 1200 m³/h/m lineal para H=500 mm.
Mejillas de doble piel soldadas en las esquinas, con en la parte inferior:
- Estampados específicos generando una cortina inductiva horizontal.
- Perforaciones generando una cortina de aire vertical.

Filtros de choque específicos de alta eficiencia.

Todos los filtros de choque de acero inoxidable, parallamas, cumplen con NF EN 16282-6.
Equipado con un perfil de cobertura para llenar el espacio entre dos filtros o un filtro y una placa.
Implementación de filtros y diseño del plenum de extracción cumpliendo con los límites regulatorios de exposición a UV (informe APAVE).

Elementos específicos

Desmontaje de filtros en una ubicación por módulo.
Trampilla de bloqueo con contacto de posición.
Presostato de seguridad para autorización de funcionamiento de las lámparas.
Conectores para lámparas y sistemas de seguridad.
Cables de extensión con conectores rápidos para conectar un módulo a otro.
Todos los elementos técnicos integrados relacionados con los sistemas UV son accesibles desde el interior de la campana.

Armario de control y mando ARUV

En acero RAL 7035, IP 54, Alimentación mono 230V, 50/60 Hz
Interruptor principal.
Botón de encendido de lámpara.
Botón de reinicio.
Luz indicadora de lámpara encendida.
Salida de relé para estado de funcionamiento.
Entrada de comando externo.

ARUV 2/4
- Conexión de 2 o 4 lámparas (1 o 2 módulos).
- Potencia: 920 W - Dimensiones: 400 x 600 x 150 mm.

ARUV 6/8
- Conexión de 6 a 8 lámparas (3 a 4 módulos).
- Potencia 1900 W - Dimensiones: 600 x 760 x 210 mm.

lámparas ultravioleta

Longitud 900 mm - Potencia 155 W.
Longitud 1200 mm - Potencia 250 W.
Dos lámparas por módulo.
Fabricado con vidrio de cuarzo sintético de alta pureza.
Alta transmisión UV entre 185 y 254 nm.
Alto rendimiento, eficaz incluso a temperaturas ambiente de hasta 80°C.
Larga vida útil que alcanza las 13.000 horas de funcionamiento - reducción de 20% intensidad a 185 nm a partir de entonces: minimiza la frecuencia de mantenimiento.
De 4 a 5 veces más potente que el estándar del mercado, una sola lámpara sustituye a un casete que contiene de 4 a 6 lámparas UV de baja presión.

Opciones

Iluminación LED empotrable estanca con cristal protector blindado, conforme a la norma NF EN 16282-2.

IP 55: fácil desmontaje para sustitución del tubo.
1 x 20 W lg 1300 mm para módulo a partir de 1500 mm.
230 voltios, 50 Hz, color 6000 K.
Se entrega con un cable de conexión de 1,50 m.

Iluminación estanca mediante focos LED empotrables, conforme a la norma NF EN 16282-2.

Resistencia al fuego 90 minutos.
IP65.
230 voltios, 50/60 Hz, regulable, color ajustable (3000K, 4000K o 6000K).
Dimensiones: diámetro 83 mm, altura 86 mm. Posibilidad de soltar la fuente de alimentación para obtener una altura de 53 mm y no sobresalir de la campana.
Focos montados y cableados en cada módulo.
Se entrega con un cable de conexión de 1,5 m.

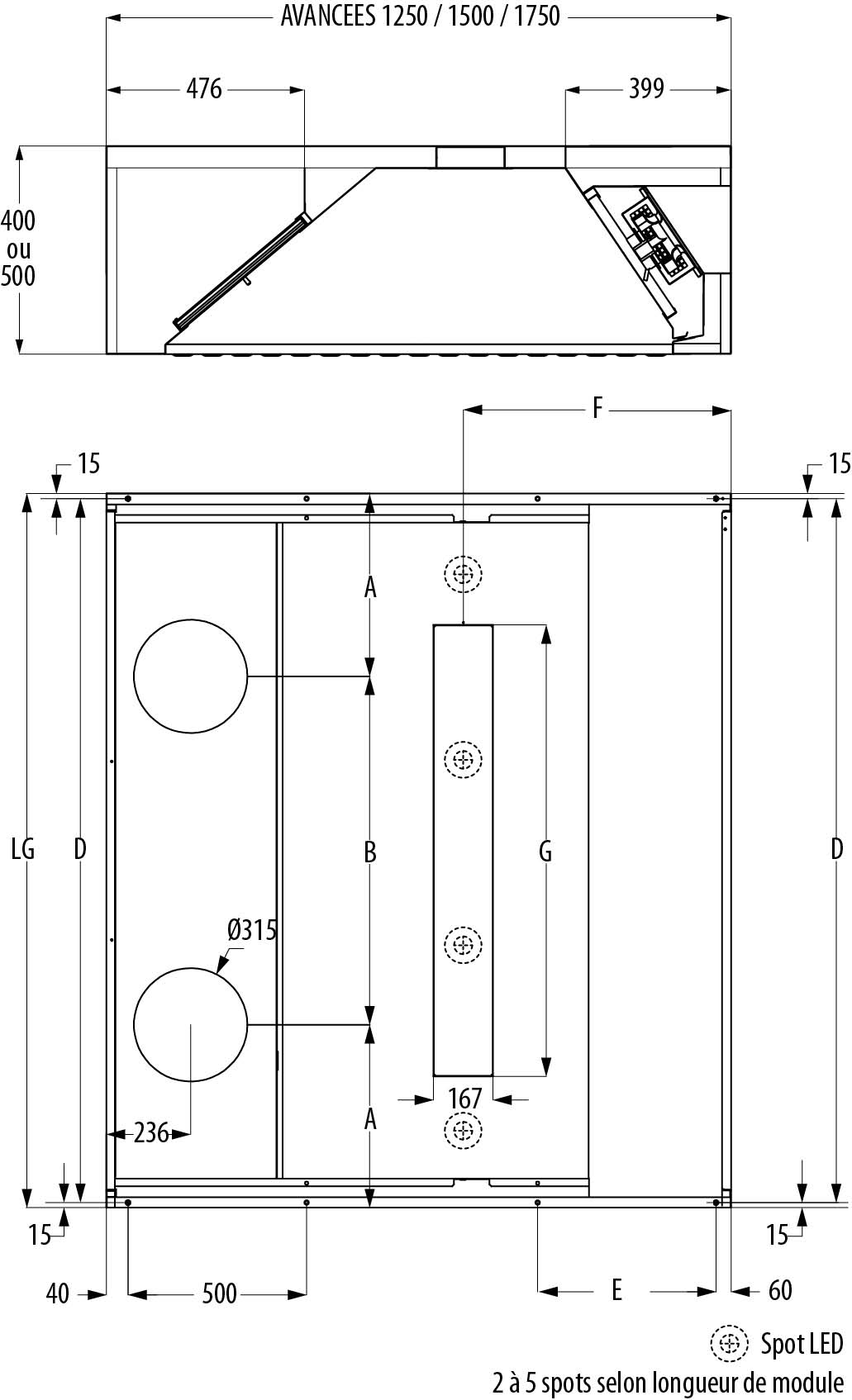

NOVAX UV 90/10 3D

Iluminación opcional: se entrega con orificios y amortiguadores de serie

Módulo	LG*	Número de grifos de extracción	Número de pulsaciones de pulso CONFORT 90/10 3D	A	B	D	G	Avance 1250		Avance 1500		Avance 1750
Módulo	LG*	Número de grifos de extracción	Número de pulsaciones de pulso CONFORT 90/10 3D	A	B	D	G	E	F	E	F	E	F
1500	1500	1	1	750	-	1470	1265	-	500	480	625	480	750
2000	2000	2	2	512	976	1970	1265	-	500	480	625	480	750
2500	2500	2	2	643,5	1213	2470	1265	-	500	480	625	480	750
3000	3000	2	2	643,5	1713	2970	1265	-	500	480	625	480	750

* Longitud total de módulos ensamblados: 3500, 4000, 4500, 5000, 5500, 6000.

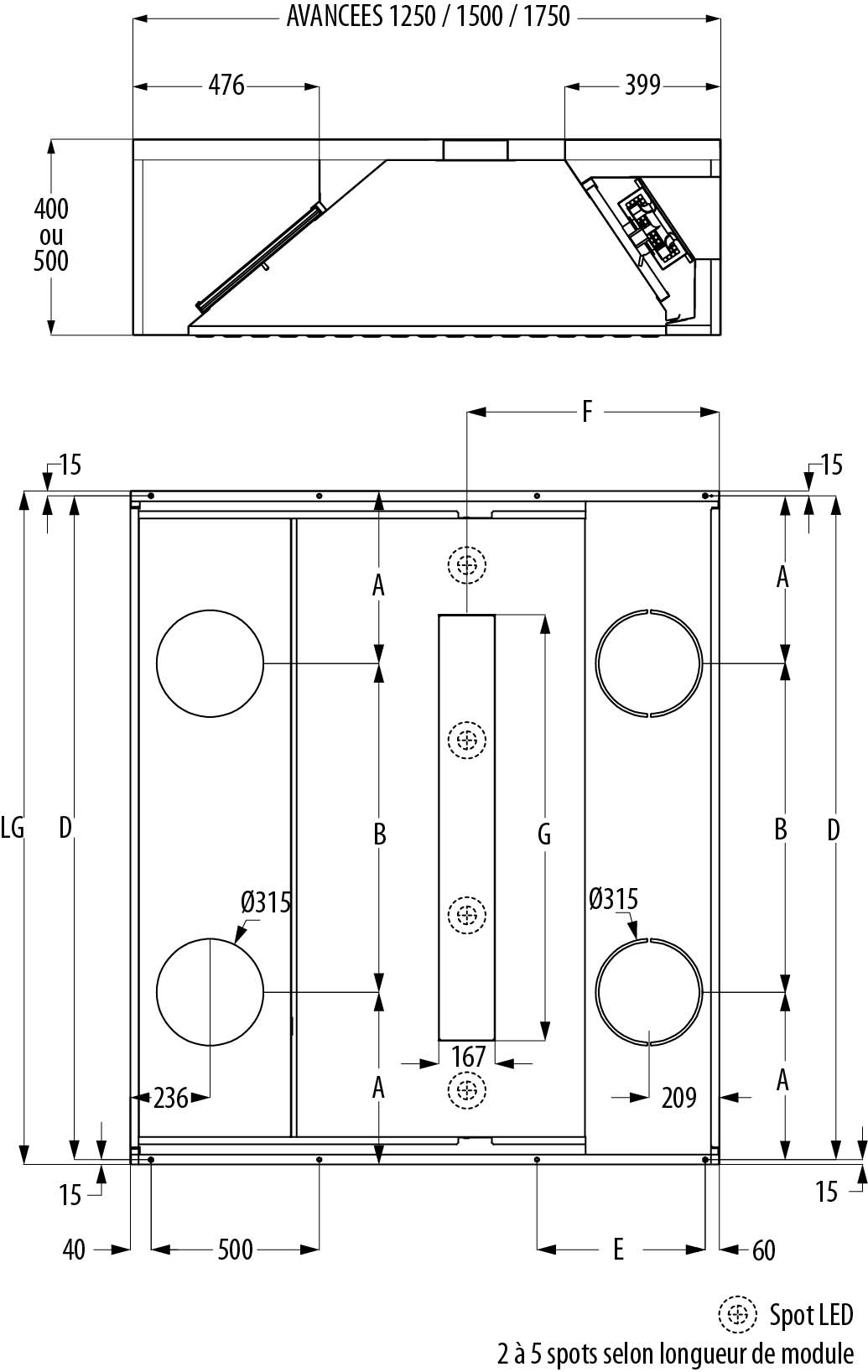

NOVAX UV CONFORT 90/10 3D

Iluminación opcional: se entrega con orificios y amortiguadores de serie

Módulo	LG*	Número de grifos de extracción	Número de pulsaciones de pulso CONFORT 90/10 3D	A	B	D	G	Avance 1250		Avance 1500		Avance 1750
Módulo	LG*	Número de grifos de extracción	Número de pulsaciones de pulso CONFORT 90/10 3D	A	B	D	G	E	F	E	F	E	F
1500	1500	1	1	750	-	1470	1265	-	500	480	625	480	750
2000	2000	2	2	512	976	1970	1265	-	500	480	625	480	750
2500	2500	2	2	643,5	1213	2470	1265	-	500	480	625	480	750
3000	3000	2	2	643,5	1213	2970	1265	-	500	480	625	480	750
