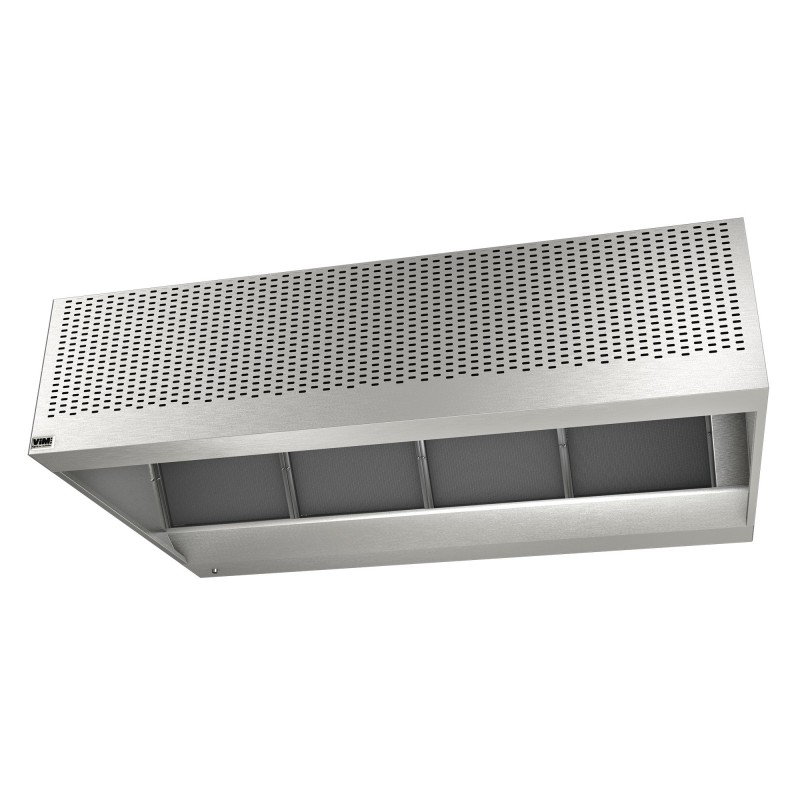

COMODIDAD VORAX®
Campanas multiusos
Captura - Difusión
Ver más grande
COMODIDAD VORAX®
Nuevo producto
 |
 |
- Comfort migliorato grazie alla diffusione a bassa velocità
- Design rigido e igienico
- Facce a vista in acciaio inox AISI 304L con finitura spazzolata SB
- Altezza 400 e 500 mm
- Cappa con sponde verticali ad altezza costante
- Grande volume di ritenzione
- Guance senza segni visibili
Applicazione
Cattura e filtrazione di inquinanti e calore.
Diffusione dell'aria a bassa velocità dalla parte anteriore.
Garantisce il comfort del personale e contribuisce a una migliore efficienza di cattura.
CAO / BIM
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Simple adosada o doble central.
Campanas centrales formadas por conjunto adosado de 2 campanas adosadas con tabiques.
Módulos monobloque de longitud 1000, 1500, 2000, 2500 y 3000 mm.
Profundidad de proyección: 1250, 1500 o 1750 mm.
Alto: 400 y 500 mm.
Dimensiones y acabados idénticos a los modelos: CHEF, HORNO, LAVANDERÍA e INDUCT en la Gama VORAX®.
Capucha
Embalaje
Campanas centrales formadas por conjunto adosado de 2 campanas adosadas con tabiques.
Módulos monobloque de longitud 1000, 1500, 2000, 2500 y 3000 mm.
Profundidad de proyección: 1250, 1500 o 1750 mm.
Alto: 400 y 500 mm.
Dimensiones y acabados idénticos a los modelos: CHEF, HORNO, LAVANDERÍA e INDUCT en la Gama VORAX®.
Capucha
- Campana de altura constante para máximo volumen de contención.
- Permite la introducción de aire a baja velocidad por su cara frontal gracias a una doble perforación:
- Caudal hasta 1200 m3/h/m lineal para h=500 mm - ΔP=60 Pa.
- Caudal hasta 960 m3/h/m lineal para h=400 mm - ΔP=60 Pa.
- Cámara de pulsación aislada equipada con un dispositivo de distribución y equilibrio de flujo.
- Medición de presión.
- Panel extraíble para acceso a la compuerta de soplado y a la cámara de pulsación para limpieza periódica.
- Construcción autoportante sin fijaciones visibles ni bordes cortantes para una limpieza sin riesgo de cortes. Mejillas sin marcas visibles como remaches y tachuelas.
- Refuerzos laterales, en acero galvanizado 15/10.th altura 50 mm, integrado en la capota, asegurando la rigidez del conjunto.
- Regulación de nivelación desde el interior de la capota y tapas de fijación mediante clip.
- Refuerzos en el extremo del sensor para una unión rígida entre 2 módulos permitiendo al mismo tiempo un gran paso de aire.
- Caras vistas en acero inoxidable austenítico AISI 304L (1.4307) SB acabado cepillado. Superficies trasera y superior en acero galvanizado.
- Filtros de medios galvanizados estándar marco de acero inoxidable M0 397x472x25 mm.
- Hoja de persiana de acero inoxidable.
- Canalón periférico.
- Miembro de purga y tapón de acero inoxidable - Rosca de 1/2” Gas.
Embalaje
- Envasado en caja de trampas en film termorretráctil.
- Caras exteriores de acero inoxidable protegidas con film de PVC.

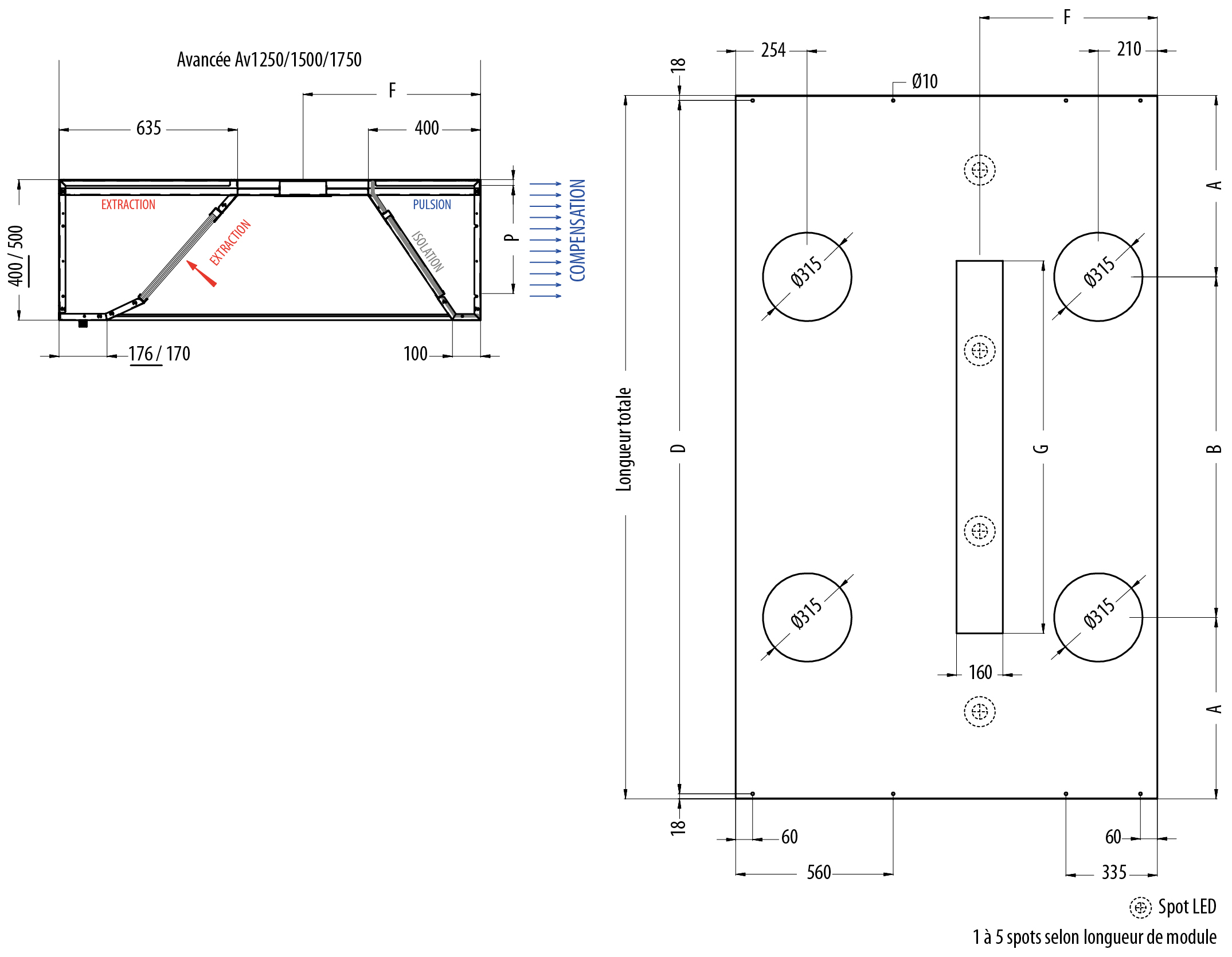

VORAX® CONFORT
Iluminación opcional: se entrega sin perforar
Iluminación opcional: se entrega sin perforar
Subrayado = dimensiones del modelo 400 - No subrayado = modelo 500
|
Módulo |
Longitud total* |
Longitud de captura |
Número de orificios |
A |
B |
D |
Dimensión de perforación P |
Avanzado 1250 |
Avanzado 1500 |
Avanzado 1750 |
|||||
|
Extracción |
Sopladura |
H400 |
H500 |
F |
G |
F |
G |
F |
G |
||||||
|
1000 |
1004 |
1000 |
1 |
1 |
502 |
968 |
910x285 |
910 x 385 |
507 |
655 |
632 |
655 |
757 |
655 |
|
|
1500 |
1504 |
1500 |
1 |
1 |
752 |
1468 |
1410x285 |
1410x385 |
507 |
1265 |
632 |
1265 |
757 |
1265 |
|
|
2000 |
2004 |
2000 |
2 |
2 |
514 |
976 |
1968 |
1910x285 |
1910x385 |
507 |
1265 |
632 |
1265 |
757 |
1265 |
|
2500 |
2504 |
2500 |
2 |
2 |
645,5 |
1213 |
2468 |
2410x285 |
2410x385 |
507 |
1265 |
632 |
1265 |
757 |
1265 |
|
3000 |
3004 |
3000 |
2 |
2 |
645,5 |
1713 |
2968 |
2910x285 |
2910 x 385 |
507 |
1265 |
632 |
1265 |
757 |
1265 |
* Longitud total de los módulos ensamblados: 3504, 4004, 4504, 5004, 5504, 6004
