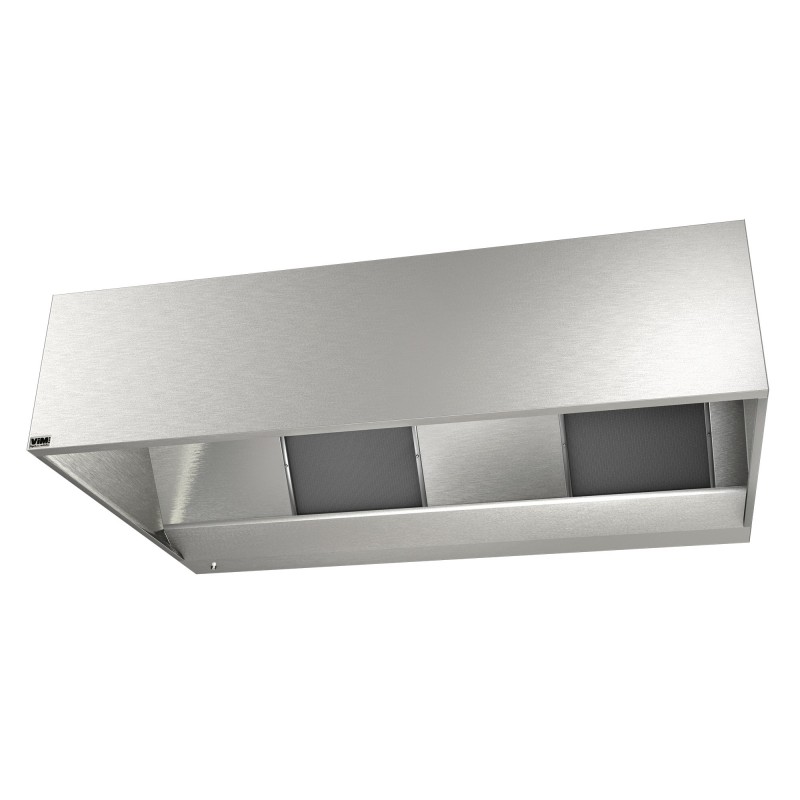

VORAX® BASIC
Campanas económicas
Captura simple
Ver más grande
VORAX® BASIC
Nuevo producto
 |
- Diseño simplificado
- Caras visibles en acero inoxidable AISI 304L con acabado SB cepillado
- Altura 400 y 500 mm
- Campana con lados verticales a altura constante
- Fijación oculta
Solicitud
Catering comercial de nivel básico y medio.
Captura y filtración de contaminantes y calor.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Simple espalda con espalda.
Módulos monobloque de longitud 1000, 1500, 2000, 2500, 3000 mm.
Extensiones de profundidad 1000, 1250, 1500 mm.
Alto 400 y 500 mm.
capucha
embalaje
Módulos monobloque de longitud 1000, 1500, 2000, 2500, 3000 mm.
Extensiones de profundidad 1000, 1250, 1500 mm.
Alto 400 y 500 mm.
capucha
- Capota a altura constante para un volumen máximo del compartimento.
- Construcción autoportante sin fijación visible.
- Se recomienda la instalación de una pieza: la alineación y la fijación deben realizarse en el lugar.
- Ajuste de nivelación desde el interior de la campana y cubiertas de montaje con clip.
- Caras visibles en acero inoxidable austenítico AISI 304L (1.4307) con acabado SB cepillado.
- Cara posterior y superior en acero galvanizado.
- Filtros de medios galvanizados estándar, marco de acero inoxidable M0 397x472x25 mm.
- Placa de persiana de acero inoxidable.
- Canalón perimetral.
- Purgador y tapón de acero inoxidable - Rosca gas de 1/2 ”.
embalaje
- Fijación sobre palet de madera y flejado, film termorretráctil.
- Caras exteriores de acero inoxidable protegidas con film de PVC.
VORAX® BASIC
Iluminación opcional: se suministra sin perforar de serie
|
Módulo |
Longitud total |
Longitud de captura |
Número recomendado |
A |
B |
D |
E |
Avanzado 1000 |
Avanzado 1250 |
Avanzado 1500 |
|||
|
F |
G |
F |
G |
F |
G |
||||||||
|
1000 |
1002 |
1000 |
1 |
501 |
968 |
920 |
183 |
655 |
433 |
655 |
683 |
655 |
|
|
1500 |
1502 |
1500 |
1 |
751 |
1468 |
1420 |
183 |
1265 |
433 |
1265 |
683 |
1265 |
|
|
2000 |
2002 |
2000 |
2 |
513 |
976 |
1968 |
1920 |
183 |
1265 |
433 |
1265 |
683 |
1265 |
|
2500 |
2502 |
2500 |
2 |
644,5 |
1213 |
2468 |
2420 |
183 |
1265 |
433 |
1265 |
683 |
1265 |
|
3000 |
3002 |
3000 |
2 |
644,5 |
17/3 |
2968 |
2920 |
183 |
1265 |
433 |
1265 |
683 |
1265 |
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Asistencia con recetas
Texto de especificación (TP)
Documentos comerciales
Folleto comercial (FCOM)
Cocina OPTAIR
Descarga OPTAIR Cuisine
NUEVO - Software para el cálculo de caudales y dimensionamiento de campanas en cocinas profesionales
OPTAIR CUISINE debe reinstalarse completamente.
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
OPTAIR CUISINE debe reinstalarse completamente.
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
 |
|
