VORAX® INDUCT - VORAX® INDUCT PLUS
Campanas de inducción
Captura - Cortina inductiva 30 a 60% - Difusión
Ver más grande

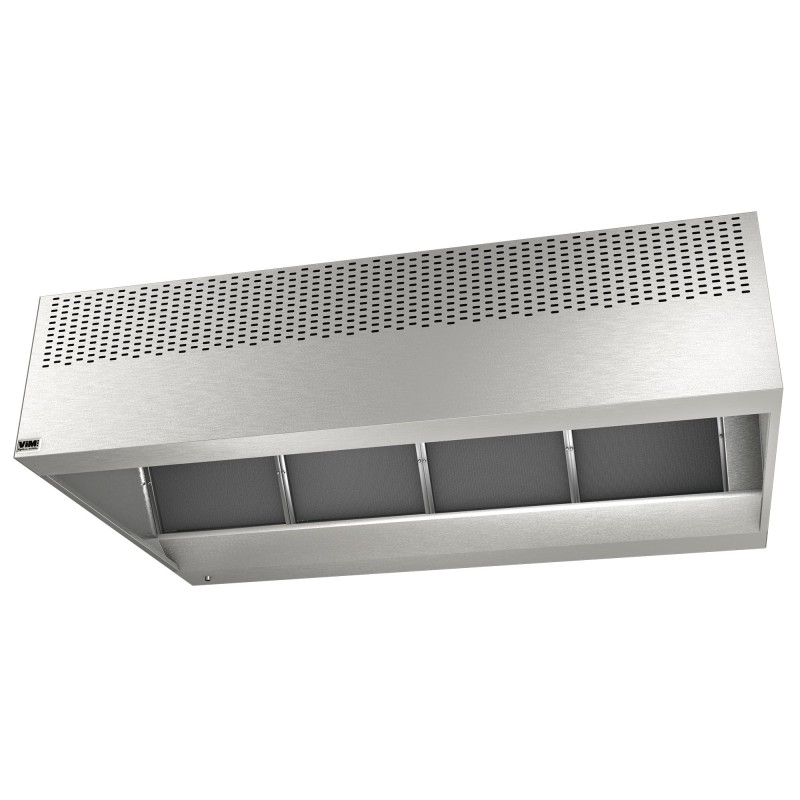

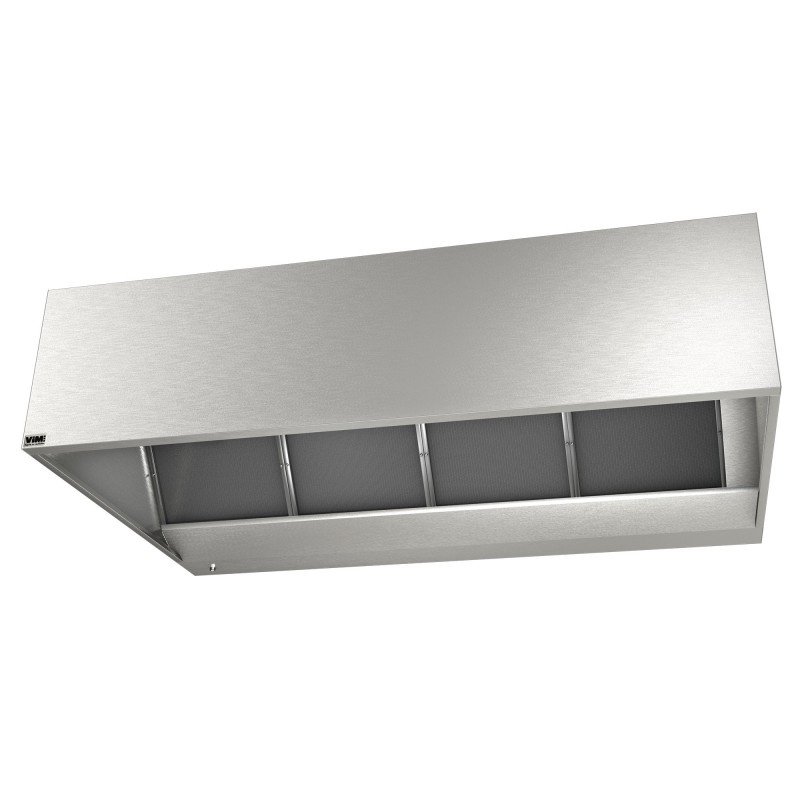

VORAX® INDUCT - VORAX® INDUCT PLUS
Nuevo producto
 |
 |
 |
- Eficiencia de captura mejorada
- Ahorro de energía al reducir el flujo calentado
- Mayor comodidad gracias a la difusión a baja velocidad
- Diseño rígido e higiénico
- Caras visibles en acero inoxidable AISI 304L con acabado SB cepillado
- Mejillas sin marca visible
Solicitud
Captura y filtración de contaminantes y calor.
Distribución de aire a baja velocidad desde el frente para el modelo VORAX® INDUCT PLUS.
Mejora de la eficiencia de captura mediante cortina inductiva.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
2 versiones
Módulos monobloque 1000, 1500, 2000, 2500 y 3000 mm.
Extensiones de profundidad 1300, 1500 o 1750 mm.
Alturas y acabados idénticos a los modelos: 90/10, CONFORT, CHEF, FOUR, LAVERIE de la gama VORAX®.
capucha
- Inducción: VORAX® INDUCT - Alto 400 y 500 mm.
- Inducción + compensación: VORAX® INDUCT PLUS - Alto 500 mm.
Módulos monobloque 1000, 1500, 2000, 2500 y 3000 mm.
Extensiones de profundidad 1300, 1500 o 1750 mm.
Alturas y acabados idénticos a los modelos: 90/10, CONFORT, CHEF, FOUR, LAVERIE de la gama VORAX®.
capucha
- Campana a altura constante para un volumen máximo del recinto.
- VORAX® INDUCT PLUS: cara frontal con doble perforación para soplado a baja velocidad en la parte superior.
- Construcción autoportante sin fijación visible ni bordes afilados para una limpieza sin riesgo de cortes y una higiene óptima. Mejillas sin marcas visibles como remaches y tachuelas.
- Refuerzos laterales, en acero galvanizado 15/10th altura 50 mm, integrado en el capó, asegurando la rigidez del conjunto.
- Ajuste de nivel desde el interior de la capucha.
- Fuelle en el extremo del sensor para una unión rígida entre 2 módulos al tiempo que permite un gran paso de aire.
- Caras visibles en acero inoxidable austenítico AISI 304L (1.4307) con acabado SB cepillado.
- Campanas centrales formadas por ensamblaje adosado de 2 campanas adosadas con tabiques.
- Cara posterior y superior en acero galvanizado.
- Filtros de tejido estándar galvanizados y marco de acero inoxidable M0 de 397 x 472 x 25 mm en toda la longitud de la campana.
- Cámara de impulsos aislada internamente para evitar condensaciones (10 mm de espesor clasificado M1).
- Panel extraíble que permite el acceso a la compuerta de soplado así como la limpieza de la cámara de granallado.
- Trampilla de inspección para acceso a indemnización.
- Purgador y tapón de acero inoxidable - Rosca gas 1/2 ''.
- Empaquetado en una caja en film termorretráctil.
- Caras exteriores de acero inoxidable protegidas con film de PVC.
VORAX® INDUCT Av 1300/1500/1750
VORAX® INDUCT PLUS Av 1300/1500/1750
Campanas suministradas con orificios - iluminación opcional
Subrayado = dimensiones del modelo 400 - No subrayado = modelo 500
|
VORAX® INDUCT |
|||||||||||||||||
|
Módulo |
Longitud total * |
Longitud de captura |
Número de orificios |
A |
B |
D |
G |
Avanzado 1300 |
Avanzado 1500 |
Avanzado 1750 |
|||||||
|
Extracción Ø400 |
Pulso Ø250 |
F |
I |
J |
F |
I |
J |
F |
I |
J |
|||||||
|
1000 |
1004 |
1000 |
1 |
1 |
502 |
968 |
655 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
|
|
1500 |
1504 |
1500 |
1 |
1 |
752 |
1468 |
1265 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
|
|
2000 |
2004 |
2000 |
2 |
2 |
514 |
976 |
1968 |
1265 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
|
2500 |
2504 |
2500 |
2 |
2 |
645,5 |
1213 |
2468 |
1265 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
|
3000 |
3004 |
3000 |
2 |
2 |
645,5 |
1713 |
2968 |
1265 |
682 |
500 |
280 |
882 |
700 |
380 |
1007 |
700 |
380 |
VORAX® INDUCT PLUS Av 1300/1500/1750
Capuchas entregadas con agujeros - iluminación opcional
Subrayado = dimensiones del modelo 400 - No subrayado = modelo 500
|
VORAX® INDUCT PLUS |
|||||||||||||||||||
|
Módulo |
Longitud total * |
Longitud de captura |
Número de orificios |
A |
B |
D |
G |
Tamaño de perforación P |
Avanzado 1300 |
Avanzado 1500 |
Avanzado 1750 |
||||||||
|
Extracción Ø400 |
Pulso Ø250 |
Compensación Ø200 |
H500 |
F |
I |
J |
F |
I |
J |
F |
I |
J |
|||||||
|
1000 |
1004 |
1000 |
1 |
1 |
1 |
502 |
968 |
655 |
910 x 200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
|
|
1500 |
1504 |
1500 |
1 |
1 |
1 |
752 |
1468 |
1265 |
1410x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
|
|
2000 |
2004 |
2000 |
2 |
2 |
2 |
514 |
976 |
1968 |
1265 |
1910x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
|
2500 |
2504 |
2500 |
2 |
2 |
2 |
645,5 |
1213 |
2468 |
1265 |
2410x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
|
3000 |
3004 |
3000 |
2 |
2 |
2 |
645,5 |
1713 |
2968 |
1265 |
2910x200 |
682 |
500 |
407 |
882 |
700 |
510 |
1007 |
700 |
510 |
* Longitud total de módulos ensamblados: 3504, 4004, 4504, 5004, 5504, 6004 ...
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Asistencia con recetas
Documentos comerciales
Folleto comercial (FCOM)
Cocina OPTAIR
Descarga OPTAIR Cuisine
NUEVO - Software para el cálculo de caudales y dimensionamiento de campanas en cocinas profesionales
OPTAIR CUISINE debe reinstalarse completamente.
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
OPTAIR CUISINE debe reinstalarse completamente.
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
 |
|
CENTRE DE DETENTION (600 PLACES) - ROANNE
Prisiones
42 - Loira
Année : 2008
Maître d'ouvrage : OPTIMEP4 - EIFFAGE
Installateur : EIFFAGE THERMIE (dep. 69)
Architecte : VALODE ET PISTRE
Productos instalados:
CENTRE PENITENTIAIRE (690 PLACES) - NANCY-MAXEVILLE
Prisiones
54 - Meurthe-et-Moselle
Année : 2009
Maître d'ouvrage : OPTIMEP4 - EIFFAGE
Installateur : STIHLE FRERES (dep. 67)
Architecte : VALODE ET PISTRE
Productos instalados:
CENTRE PENITENTIAIRE (810 PLACES) - BEZIERS
Prisiones
34 - Hérault
Année : 2009
Maître d'ouvrage : OPTIMEP4 - EIFFAGE
Installateur : EIFFAGE THERMIE (dep. 31)
Architecte : VALODE ET PISTRE
Productos instalados:
EHPAD MER IROISE - BREST
Residencias para ancianos
29 - Finisterre
Année : 2016
Maître d'ouvrage : MFBREST29
BET Fluides : BE ADRET
Installateur : ELORN PLOMBERIE CHAUFFAGE (dep. 29)
Architecte : COLLECTIF D'ARCHITECTES FAUVET - SAGAZAN - LE STER
Productos instalados:
LA BOUCHERIE - ALENCON
Cadenas de restaurantes
61 - Orne
Année : 2012
Maître d'ouvrage : LA BOUCHERIE RESTAURANTS
Installateur : ANVOLIA (dep. 35)
Productos instalados:
LEON DE BRUXELLES - BIZANOS
Cadenas de restaurantes
40 - Landas
Année : 2016
Maître d'ouvrage : LÉON DE BRUXELLES
Installateur : ENGIE AXIMA (dep. 64)
Productos instalados:
LEON DE BRUXELLES - JEUXEY
Cadenas de restaurantes
88 - Vosgos
Année : 2014
Maître d'ouvrage : LÉON DE BRUXELLES
Installateur : BROCARD (dep. 88)
Productos instalados:
LEON DE BRUXELLES - SAINT MARCEL LES VALENCE
Cadenas de restaurantes
26 - Drome
Année : 2014
Maître d'ouvrage : LÉON DE BRUXELLES
Installateur : TEC2E (dep. 26)
Productos instalados:
LEON DE BRUXELLES - STRASBOURG
Cadenas de restaurantes
67 - Bajo Rin
Année : 2014
Maître d'ouvrage : LÉON DE BRUXELLES
Installateur : ANVOLIA (dep. 67)
Productos instalados:
MAISON D’ARRET (690 PLACES)- LYON-CORBAS
Prisiones
69 - Ródano
Année : 2008
Maître d'ouvrage : OPTIMEP4 - EIFFAGE
Installateur : EIFFAGE THERMIE (dep. 69)
Architecte : VALODE ET PISTRE
Productos instalados:
RESTAURANT INTER ADMINISTRATIF - BOURG EN BRESSE
Restaurantes comunitarios / RIE
01 - Ain
Année : 2014
Maître d'ouvrage : PRÉFECTURE DE L'AIN
BET Fluides : STREM
Installateur : CONVERT SA (dep. 01)
Architecte : VURPAS PIERRE ASSOCIÉS
Productos instalados:
↑
