VORAX® 90/10 CONFORT 90/10
Campanas de inducción
Captura - Cortina inductiva 10% - Difusión
Ver más grande

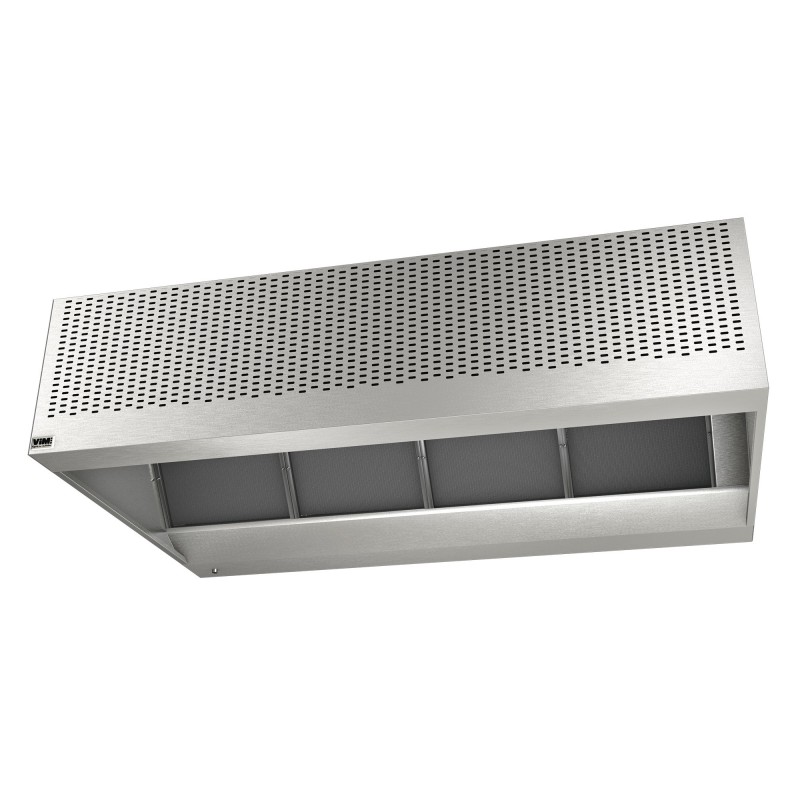

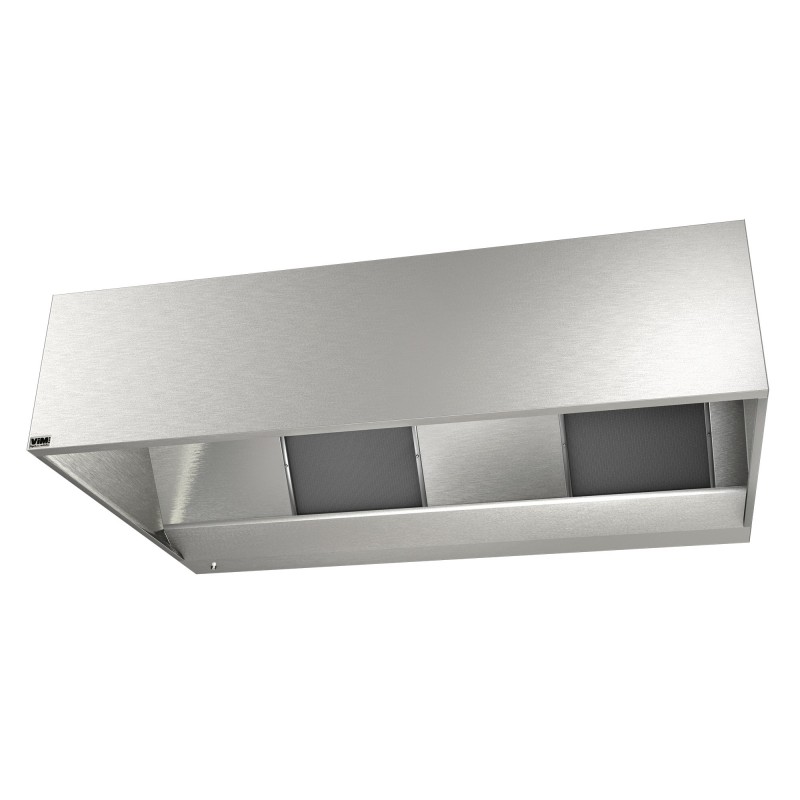

VORAX® 90/10 CONFORT 90/10
Nuevo producto
 |
 |
 |
- Eficiencia de captura mejorada: ensayos CETIAT
- Reducción del flujo de extracto en 30 % - Pruebas CETIAT
- Mayor comodidad gracias a la difusión a baja velocidad
- Diseño rígido e higiénico
- Caras visibles en acero inoxidable AISI 304L con acabado SB cepillado
- Campana con lados verticales a altura constante 400 o 500 mm
- Mejillas sin marca visible
Solicitud
Captura y filtración de contaminantes y calor.
Distribución de aire a baja velocidad desde la parte delantera para la versión COMFORT 90/10.
Mejora de la eficiencia de captura mediante cortina inductiva.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
2 versiones
Resaltes de profundidad 1250, 1500 y 1750 mm. Altura: 500 y 400 mm.
Dimensiones y acabados idénticos a los modelos: CHEF, HORNO, LAVANDERÍA e INDUCT en la Gama VORAX®.
Capucha
- VÓRAX® 90/10: sólo inducción.
- VÓRAX® COMFORT 90/10: inducción + compensación de baja velocidad en el frontal.
- Campanas centrales formadas por conjunto adosado de 2 campanas adosadas con tabiques.
Resaltes de profundidad 1250, 1500 y 1750 mm. Altura: 500 y 400 mm.
Dimensiones y acabados idénticos a los modelos: CHEF, HORNO, LAVANDERÍA e INDUCT en la Gama VORAX®.
Capucha
- Cara interna equipada con un labio calibrado que genera la cortina de aire inductiva.
- VÓRAX® 90/10: frente completo.
- VÓRAX® CONFORT 90/10: frontal perforado.
- Cámara de pulso aislada.
- Medición de presión.
- Panel extraíble que garantiza el acceso a la compuerta de soplado así como la limpieza periódica de la cámara de pulsación.
- Construcción autoportante sin fijaciones visibles ni bordes cortantes. Mejillas sin marcas visibles como remaches y tachuelas.
- Refuerzos laterales, de acero galvanizado 15/10, altura 50 mm, integrados en la capota, asegurando la rigidez del conjunto.
- Ajuste de nivelación desde el interior de la capota.
- Refuerzos en el extremo del sensor para una unión rígida entre 2 módulos permitiendo al mismo tiempo un gran paso de aire.
- Caras vistas en acero inoxidable austenítico AISI 304L (1.4307) SB acabado cepillado. Superficies trasera y superior en acero galvanizado.
- Filtros de medios galvanizados estándar, marco de acero inoxidable M0 de 397 x 472 x 25 mm en toda su longitud.
- Canalón periférico. Dispositivo de purga y tapón de acero inoxidable - Rosca 1/2” Gas.
- Envasado en caja de trampas en film termorretráctil.
- Caras exteriores de acero inoxidable protegidas con film de PVC.

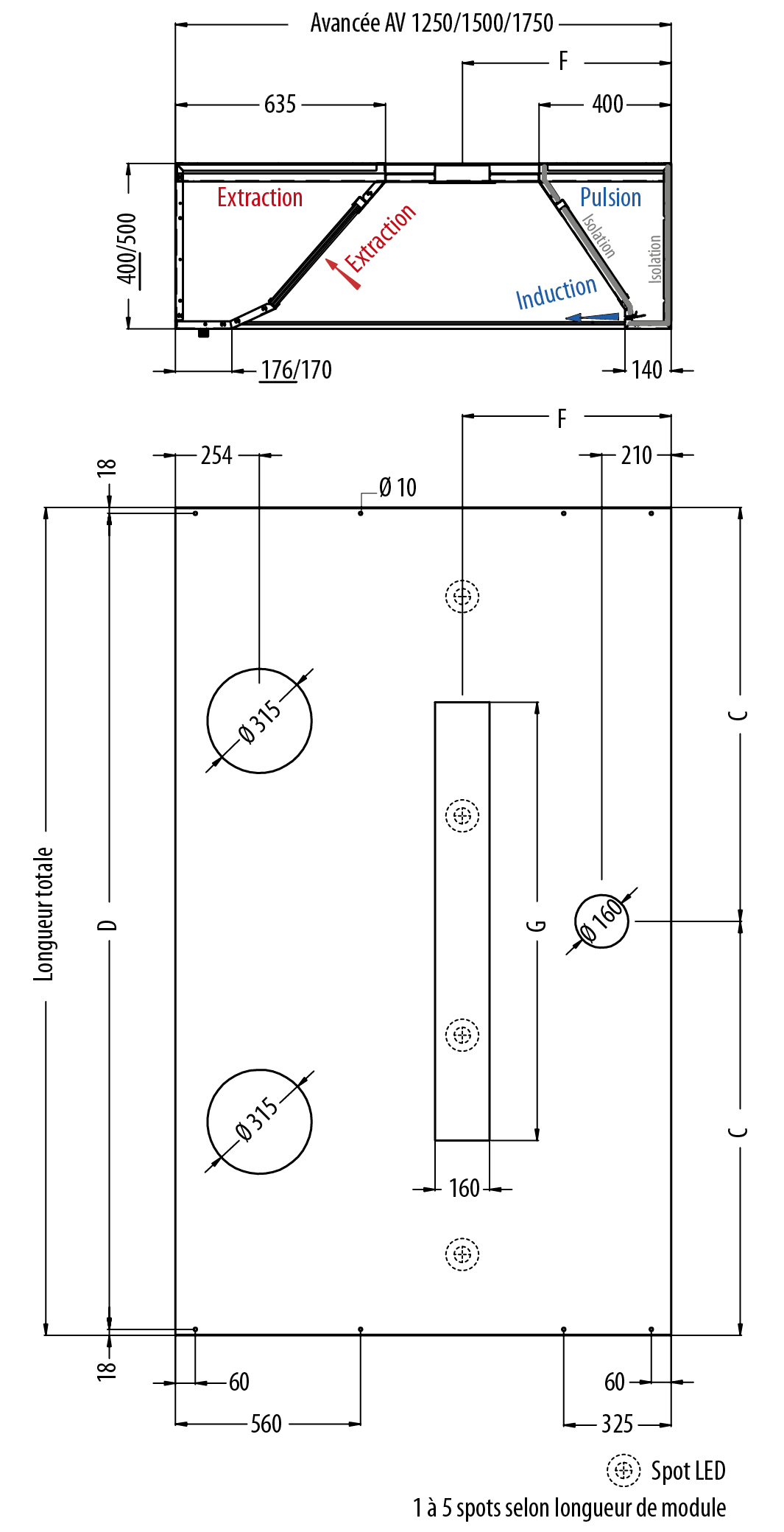

VORAX® 90/10
VORAX® CONFORT 90/10
Iluminación opcional - Suministrada perforada
Subrayado = dimensiones del modelo 400 - No subrayado = modelo 500
|
Módulo |
Longitud total * |
Longitud de captura |
Número de orificios |
A |
B |
VS |
D |
Dimensión del agujero P |
Avanzado |
Avanzado |
Avanzado |
||||||
|
Extr. |
90/10 |
CONFORT 90/10 |
H400 |
H550 |
F |
G |
F |
G |
F |
G |
|||||||
|
1000 |
1004 |
1000 |
1 |
1 |
1 |
502 |
502 |
968 |
910x285 |
910 x 385 |
507 |
650 |
632 |
650 |
757 |
650 |
|
|
1500 |
1504 |
1500 |
1 |
1 |
1 |
752 |
752 |
1468 |
1410x285 |
1410x385 |
507 |
1260 |
632 |
1260 |
757 |
1260 |
|
|
2000 |
2004 |
2000 |
2 |
1 |
2 |
514 |
976 |
1002 |
1968 |
1910x285 |
1910x385 |
507 |
1260 |
632 |
1260 |
757 |
1260 |
|
2500 |
2504 |
2500 |
2 |
1 |
2 |
645,5 |
1213 |
1252 |
2468 |
2410x285 |
2410x385 |
507 |
1260 |
632 |
1260 |
757 |
1260 |
|
3000 |
3004 |
3000 |
2 |
1 |
2 |
645,5 |
1713 |
1502 |
2968 |
2910x285 |
2910 x 385 |
507 |
1260 |
632 |
1260 |
757 |
1260 |
* Longitud total de los módulos ensamblados: 3504, 4004, 4504, 5004, 5504, 6004

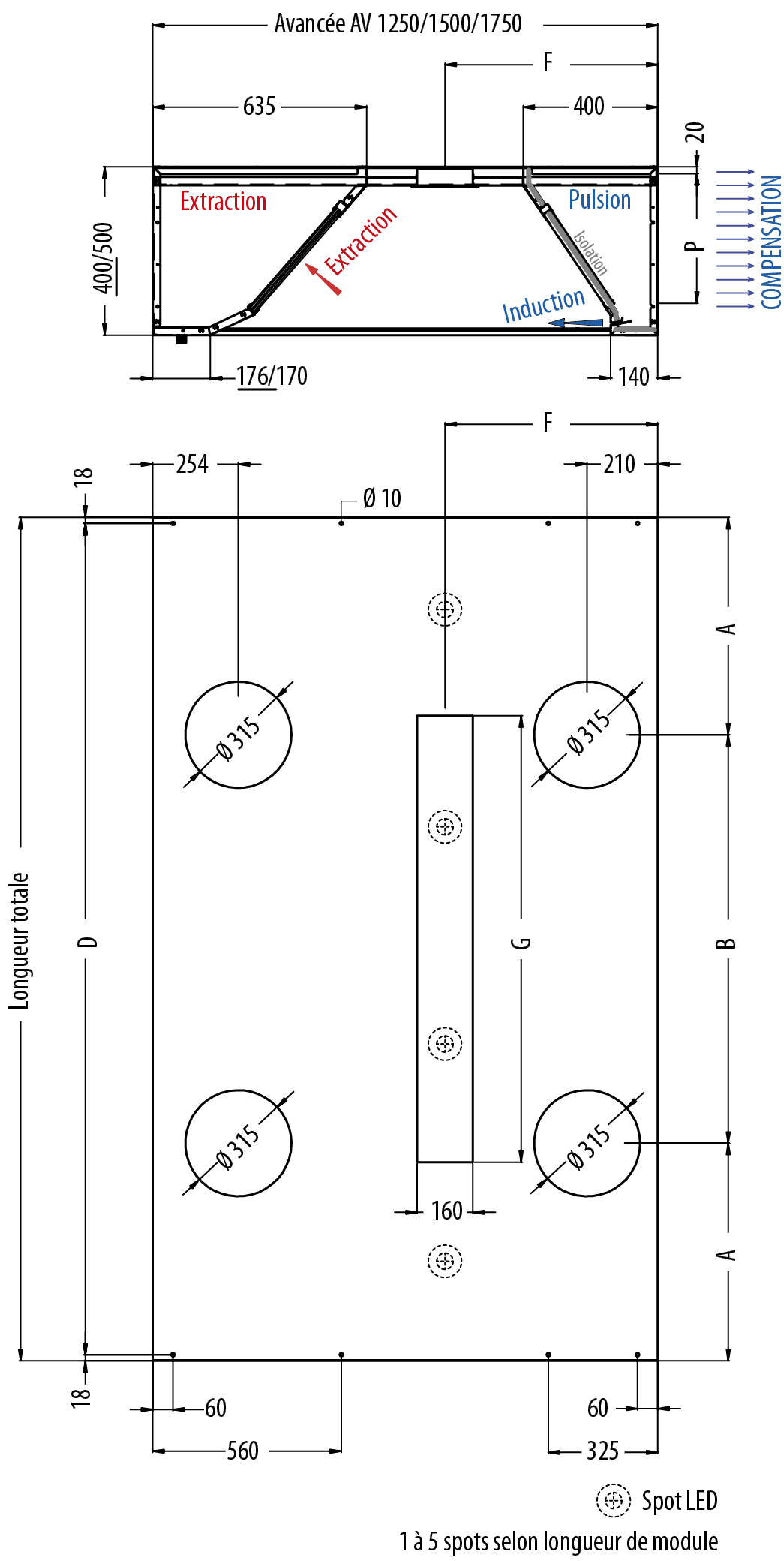

VORAX® CONFORT 90/10
Iluminación opcional - Suministrada perforada
Subrayado = dimensiones del modelo 400 - No subrayado = modelo 500
|
Módulo |
Longitud total * |
Longitud de captura |
Número de orificios |
A |
B |
C |
D |
Dimensión del agujero P |
Avanzado |
Avanzado |
Avanzado |
||||||
|
Extr. |
90/10 |
CONFORT 90/10 |
H400 |
H500 |
F |
G |
F |
G |
F |
G |
|||||||
|
1000 |
1004 |
1000 |
1 |
1 |
1 |
502 |
502 |
968 |
910x285 |
910 x 385 |
507 |
650 |
632 |
650 |
757 |
650 |
|
|
1500 |
1504 |
1500 |
1 |
1 |
1 |
752 |
752 |
1468 |
1410x285 |
1410x385 |
507 |
1260 |
632 |
1260 |
757 |
1260 |
|
|
2000 |
2004 |
2000 |
2 |
1 |
2 |
514 |
976 |
1002 |
1968 |
1910x285 |
1910x385 |
507 |
1260 |
632 |
1260 |
757 |
1260 |
|
2500 |
2504 |
2500 |
2 |
1 |
2 |
645,5 |
1213 |
1252 |
2468 |
2410x285 |
2410x385 |
507 |
1260 |
632 |
1260 |
757 |
1260 |
|
3000 |
3004 |
3000 |
2 |
1 |
2 |
645,5 |
1713 |
1502 |
2968 |
2910x285 |
2910 x 385 |
507 |
1260 |
632 |
1260 |
757 |
1260 |
* Longitud total de los módulos ensamblados: 3504, 4004, 4504, 5004, 5504, 6004
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Asistencia con recetas
Otros archivos
Otros archivos
Documentos comerciales
Folleto comercial (FCOM)
Cocina OPTAIR
Descarga OPTAIR Cuisine
NUEVO - Software para el cálculo de caudales y dimensionamiento de campanas en cocinas profesionales
OPTAIR CUISINE debe reinstalarse completamente.
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
OPTAIR CUISINE debe reinstalarse completamente.
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
 |
|
