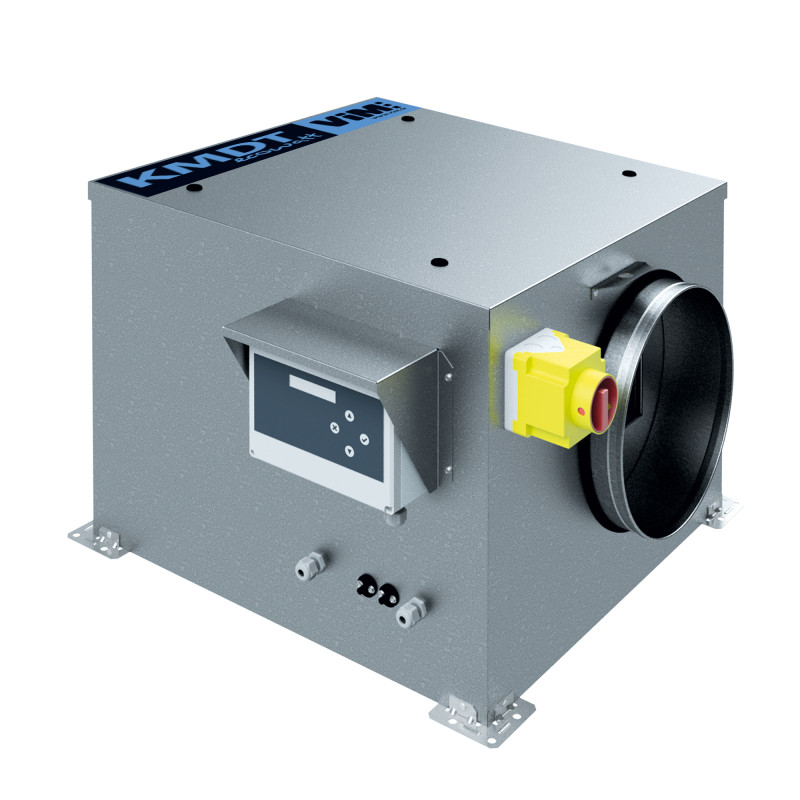

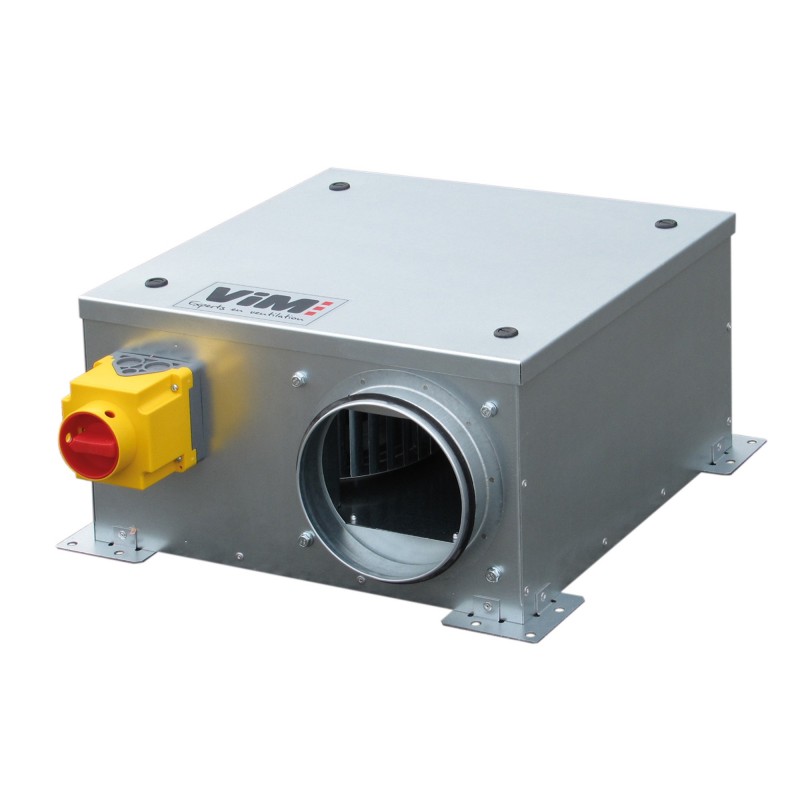

KMDT ECOWATT®
Cajas de extracción o insuflación
Accionamiento directo - Acción - ECM < 1300 m3/h
Ver más grande
KMDT ECOWATT®
Nuevo producto
 |
Cumple con ErP 2018 - UVNR - Motor EC variable | |
 |
 |
 |
- Motor ECM de bajo consumo
- Versión desnuda, aislada 25 mm o aislada 50 mm
- Potenciómetro integrado
- Opción RMEC para regulación
- Tamaño reducido para instalación en falso techo
Aplicaciones :
Introducción o extracción de aire.
Instalación en falso techo, buhardilla o terraza.
Montaje horizontal o vertical.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
edificio en línea.
4 tallas: 03 / 06 / 10 / 12.
3 versiones: NU sin aislamiento, IS aislamiento 25 mm lana de vidrio 4 caras, DB aislamiento reforzado 50 mm lana de roca 6 caras.
Velocidades: 50 a 1300 m3/h.
Presión disponible hasta 240 Pa.
Con INTZ o INTZ + BDEZ.
KMDT ECOWATT - Principales piEZAS DE REPUESTO
Construcción
Motorización
Selección de ventiladores estándar
4 tallas: 03 / 06 / 10 / 12.
3 versiones: NU sin aislamiento, IS aislamiento 25 mm lana de vidrio 4 caras, DB aislamiento reforzado 50 mm lana de roca 6 caras.
Velocidades: 50 a 1300 m3/h.
Presión disponible hasta 240 Pa.
Con INTZ o INTZ + BDEZ.
KMDT ECOWATT - Principales piEZAS DE REPUESTO
Construcción
- Cuerpo de chapa de acero galvanizado Z275 equipado con 4 orejetas de fijación.
- Ventilador de acción de entrada simple.
- Manejo directo.
- Tapa extraíble por 2 o 4 1/4 cerraduras de vuelta.
- Toma de conexión con sello clase D.
- INTZ: Interruptor de proximidad bloqueable con retroalimentación de posición montada/cableada.
- BDEZ: Presostato montado, no conectado a la aeráulica, a ajustar en obra.
- Versiones IS : Aislamiento acústico de 25 mm, clasificación M0 o A2-s1, d0.
- Versiones DB : Aislamiento acústico de 50 mm, lana de roca densidad 70 kg/m3, revestido con velo tejido de alta velocidad, clasificación M0 o A2-s1, d0.
Motorización
- Motor tipo ECM:
- Corriente continua regulable de muy alto rendimiento.
- Protección térmica gestionada por electrónica de rearme manual.
- Temperatura del aire mín./máx.: -20°/ +40°C.
- Motor IP44, monofásico 50-60Hz, clase B.
- Motor IP20 para KMDT ECOWATT® 03.

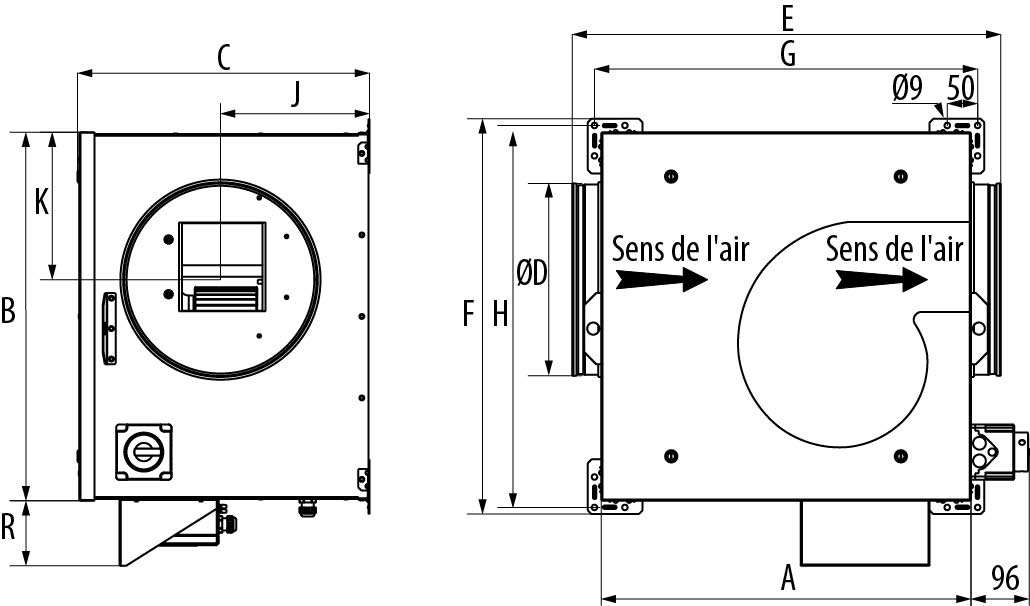

Selección de ventiladores estándar
KMDT ECOWATT®
|
Tamaño |
Caja |
Encuadernaciones |
Posición de costura |
R |
Peso |
||||||||||
|
A |
B |
C |
ØD |
E |
F |
G |
H |
J |
K |
L |
P |
con INTZ |
con DIJZ |
||
|
KMDT 03 NU ECOWATT® |
316 |
340 |
229 |
125 |
93 |
397 |
390 |
50 |
9 |
368 |
344 |
111 |
96 |
9.5 |
|
|
KMDT 06 NU ECOWATT® |
406 |
428 |
232 |
160 |
110 |
486 |
478 |
50 |
9 |
456 |
434 |
134 |
96 |
117 |
13.0 |
|
KMDT 10 NU ECOWATT® |
434 |
482 |
366 |
200 |
131 |
563 |
484 |
50 |
9 |
510 |
462 |
139 |
96 |
117 |
16.4 |
|
KMDT 12 NU ECOWATT® |
434 |
482 |
373 |
250 |
152 |
553 |
532 |
50 |
9 |
510 |
462 |
159 |
96 |
117 |
15.9 |
|
KMDT 03 IS ECOWATT® |
330 |
345 |
255 |
125 |
96 |
411 |
395 |
50 |
9 |
373 |
358 |
126 |
96 |
117 |
11.6 |
|
KMDT 06 IS ECOWATT® |
406 |
468 |
277 |
160 |
123 |
486 |
518 |
50 |
9 |
496 |
434 |
134 |
96 |
117 |
15.9 |
|
KMDT 10 IS ECOWATT® |
488 |
490 |
417 |
200 |
149 |
569 |
540 |
50 |
9 |
518 |
516 |
155 |
96 |
117 |
20.2 |
|
KMDT 12 IS ECOWATT® |
488 |
490 |
417 |
250 |
161 |
607 |
540 |
50 |
9 |
518 |
516 |
164 |
96 |
117 |
20.2 |
|
KMDT 03 DB ECOWATT® |
414 |
436 |
303 |
125 |
130 |
483 |
486 |
50 |
9 |
464 |
442 |
151 |
96 |
117 |
18.8 |
|
KMDT 06 DB ECOWATT® |
508 |
526 |
328 |
160 |
143 |
587 |
576 |
50 |
9 |
554 |
536 |
159 |
96 |
117 |
24.8 |
|
KMDT 10 DB ECOWATT® |
538 |
592 |
474 |
200 |
195 |
637 |
642 |
50 |
9 |
620 |
566 |
186 |
96 |
117 |
32,0 |
|
KMDT 12 DB ECOWATT® |
538 |
592 |
474 |
250 |
195 |
637 |
642 |
50 |
9 |
620 |
566 |
209 |
96 |
117 |
31.6 |
