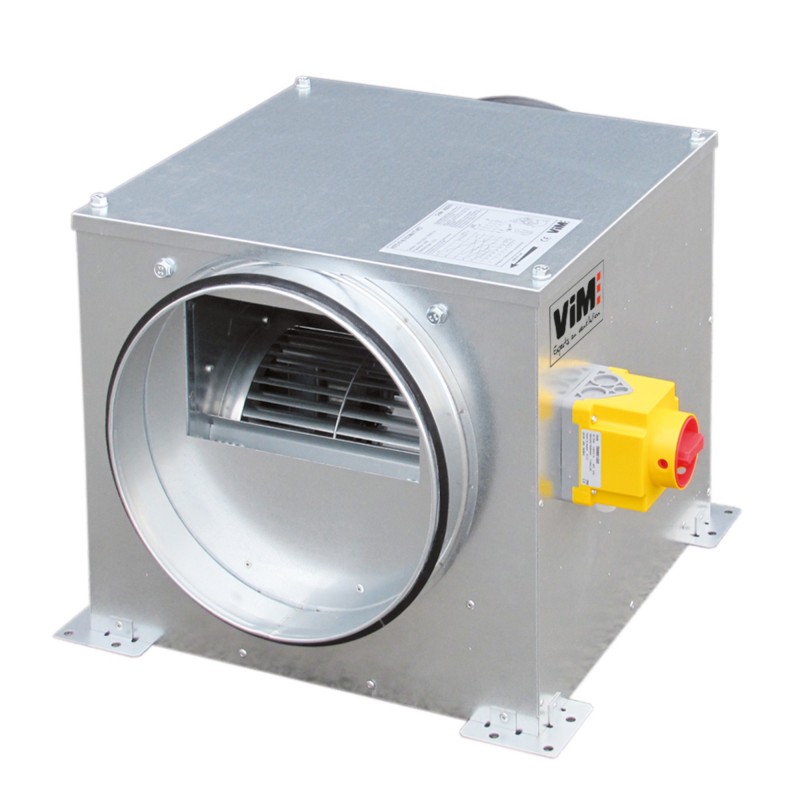

KSTD
Cajas de extracción o insuflación
Accionamiento directo - Acción < 9500 m3/h
Ver más grande
KSTD
Nuevo producto
 |
Tallas 16/25/38 - Conforme ErP 2018 - UVNR |
|||
 |
Tamaño 95: no cumple con ErP Solo para extracción de humo o ventilación de procesos |
|||
 |
 |
 |
||
- Desnudo, aislado 10 mm, aislado 50 mm
- Bajo nivel de ruido
- Filtración opcional
- Sellado cuidadoso
- Interruptor + Presostato montado
- Opción PACK PR para regulación de presión constante
Aplicaciones :
Extracción o introducción de aire.
Instalación interior o exterior.
Montaje horizontal o vertical.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Caudales de 400 a 9.500 m3/h.
4 tallas: 16 / 25 / 38 / 95.
Filtrado opcional.
3 variantes:
Construcción
Motorización
Filtración como accesorio
Aislamiento
4 tallas: 16 / 25 / 38 / 95.
Filtrado opcional.
3 variantes:
- NU: carcasa sin aislamiento.
- IS: Aislamiento de 10 mm de espuma de polietileno de 6 caras.
- DB: Aislamiento de lana de roca reforzada de 50 mm en 6 caras.
Construcción
- Cuerpo de chapa de acero galvanizado Z275 equipado con 4 orejetas de fijación.
- Acceso al filtro a través de la tapa.
- Grifos de conexión circular con juntas clase D.
- Ventilador de doble acción con motor incorporado.
- INTZ: Interruptor de proximidad bloqueable con retroalimentación de posición montada/cableada.
- BDEZ: Presostato montado, no conectado a la aeráulica, a ajustar en obra.
Motorización
- Tamaños 16: Motor monofásico asíncrono IP44 230V, 50Hz, clase F, 1 velocidad con protección térmica incorporada con rearme manual.
- Tamaños 25/38: Motor monofásico asíncrono IP55 230V, 50Hz, clase F, 1 velocidad con protección térmica incorporada con rearme manual.
- Tamaño 95: Motor trifásico asíncrono IP 20 230/400V, 50Hz, clase F, 1 velocidad con protección térmica incorporada con rearme manual.
Filtración como accesorio
- Clasificación según EN 779 e ISO 16890:
- Filtros plisados FIGR G4 Grueso 70%.
- Filtros mini plisados FIFI M5 ePM10 75%.
- Filtros mini plisados FIFI F7 ePM1 55%.
Aislamiento
- Versión IS: aislamiento acústico y térmico en espuma de polietileno B-s2, d0 o M1 de 10 mm.
- Versión DB: aislamiento acústico y térmico reforzado con lana de roca de 50 mm, densidad 70 kg/m3, recubierta con velo tejido de alta velocidad, clasificación al fuego A2-s1, d0 o M0.
|

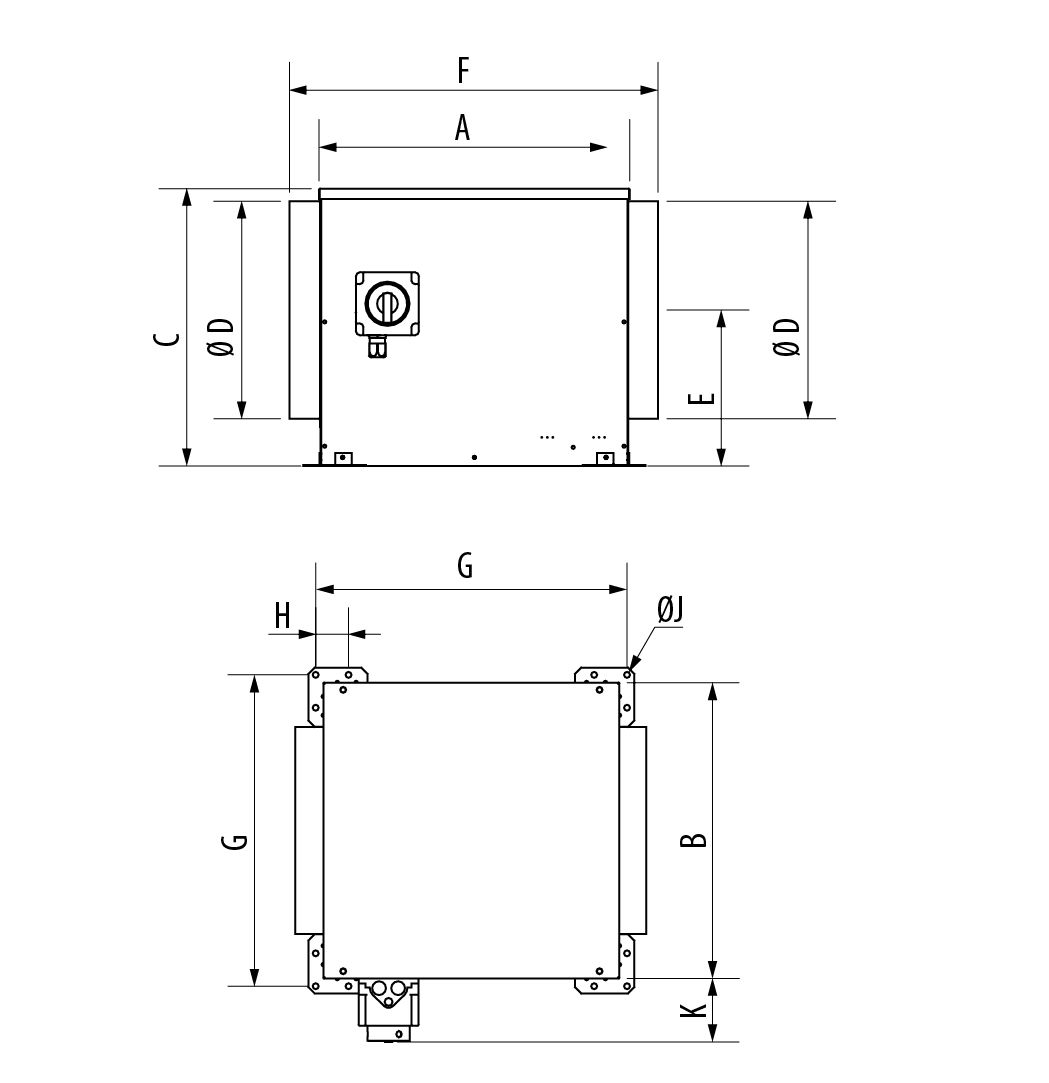

Versión |
Tamaño |
A |
B |
C |
ØD |
E |
F |
|
NU |
|||||||
|
KSTD 16 |
450 |
450 |
426 |
355 |
226 |
534 |
|
|
KSTD 25 |
600 |
600 |
504 |
450 |
258 |
754 |
|
|
KSTD 38 |
702 |
702 |
656 |
500 |
382 |
853 |
|
|
KSTD 95 |
892 |
892 |
800 |
630 |
452 |
1043 |
|
|
Aislamiento DB 50mm |
|||||||
|
KSTD 16 |
530 |
530 |
518 |
355 |
268 |
680 |
|
|
KSTD 25 |
675 |
675 |
595 |
450 |
319 |
823 |
|
|
KSTD 38 |
772 |
772 |
737 |
500 |
420 |
915 |
|
|
KSTD 95 |
962 |
962 |
868 |
630 |
480 |
1112 |
|
Versión |
Tamaño |
G |
H |
ØJ |
K |
Peso (kg) |
|
|
con INTZ |
con |
||||||
|
NU |
|||||||
|
KSTD 16 |
474 |
50 |
9 |
95 |
120 |
18 |
|
|
KSTD 25 |
623 |
50 |
9 |
95 |
120 |
36 |
|
|
KSTD 38 |
724 |
50 |
9 |
95 |
120 |
53 |
|
|
KSTD 95 |
925 |
75 |
12 |
95 |
120 |
82 |
|
|
Aislamiento DB 50mm |
|||||||
|
KSTD 16 |
554 |
50 |
9 |
95 |
120 |
30 |
|
|
KSTD 25 |
698 |
50 |
9 |
95 |
120 |
57 |
|
|
KSTD 38 |
805 |
75 |
12 |
95 |
120 |
77 |
|
|
KSTD 95 |
995 |
75 |
12 |
95 |
120 |
102 |
|
