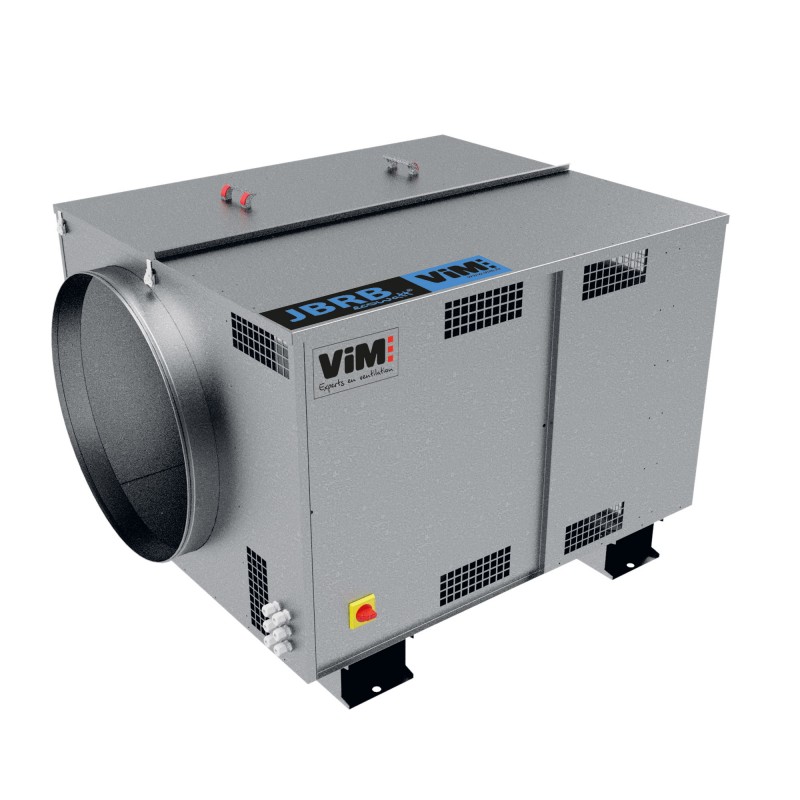

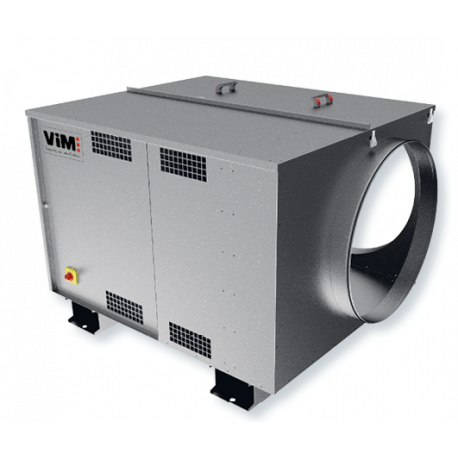

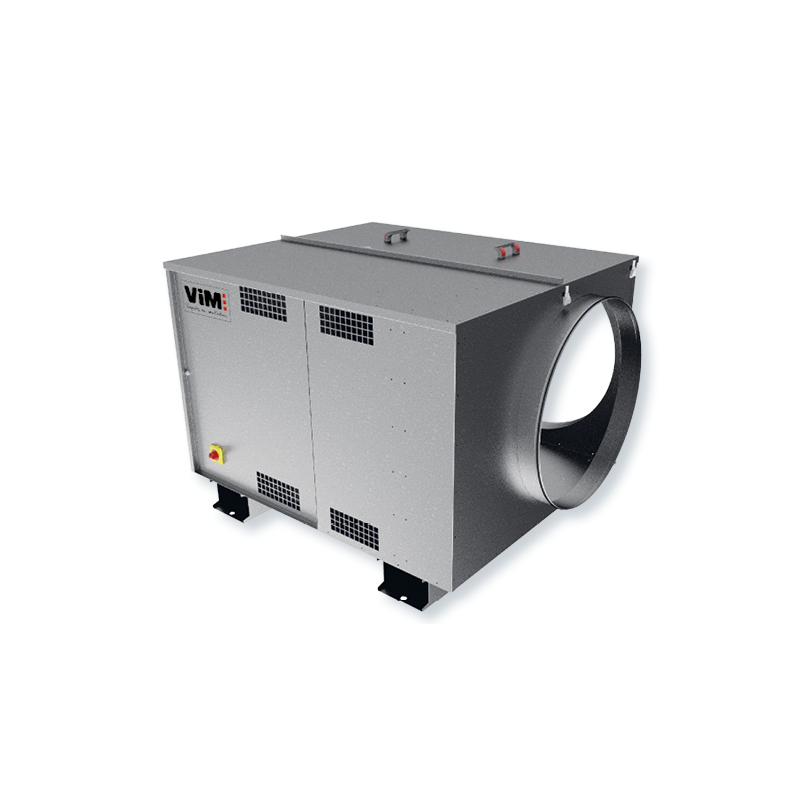

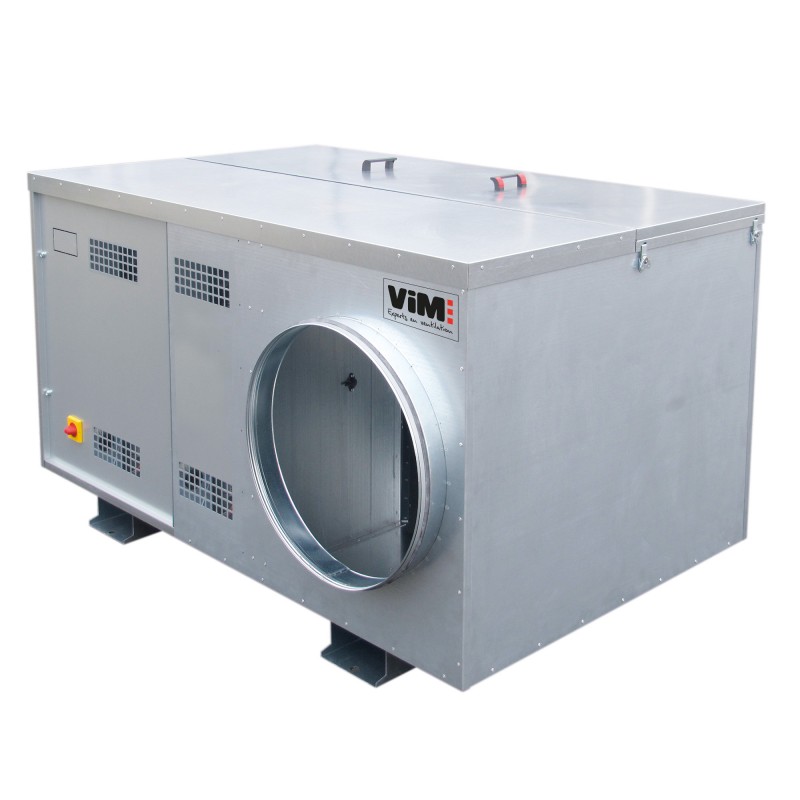

JBRB ECOWATT®
Cajas de extracción C4 no reguladas
Accionamiento directo - Reacción - ECM < 9 200 m3/h
Ver más grande
JBRB ECOWATT®
Nuevo producto
 |
ErP - Cumple con UVNR - Motor EC variable |
|||
 |
 |
 |
 |
 |
Motor ECM de bajo consumo fuera del flujo de aire
Potenciómetro integrado
Rueda de reacción de alto rendimiento
Varias configuraciones de instalación
Facil mantenimiento
Monofásico o trifásico
Modelo ASR para asociación con CTA
Solicitud
Extracción de aire.
Instalación interior o exterior.
400 ° C 1 / 2h categoría C4 homologado.
Locales terciarios de VMC.
Toma de aire en locales terciarios.
Extracción en cocinas profesionales.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Caudales de 100 a 9.200 m3/h.
10 tallas: 04 / 06 / 10 / 22 / 30 / 38 / 48 / 70 / 82 / 92.
Configuraciones disponibles:
Versión aislada: aislamiento acústico mediante lana de vidrio de 25 mm (clasificación al fuego A2-s1, d0 o M0) en paneles de doble piel.
Opciones - Tratamiento de corrosión
JBRB ECOWATT - Tallas 04 a 92 - Recambios principales
JBRB ECOWATT ASR - Tallas 30 a 92 - Recambios principales
Construcción
10 tallas: 04 / 06 / 10 / 22 / 30 / 38 / 48 / 70 / 82 / 92.
Configuraciones disponibles:
- L: en línea.

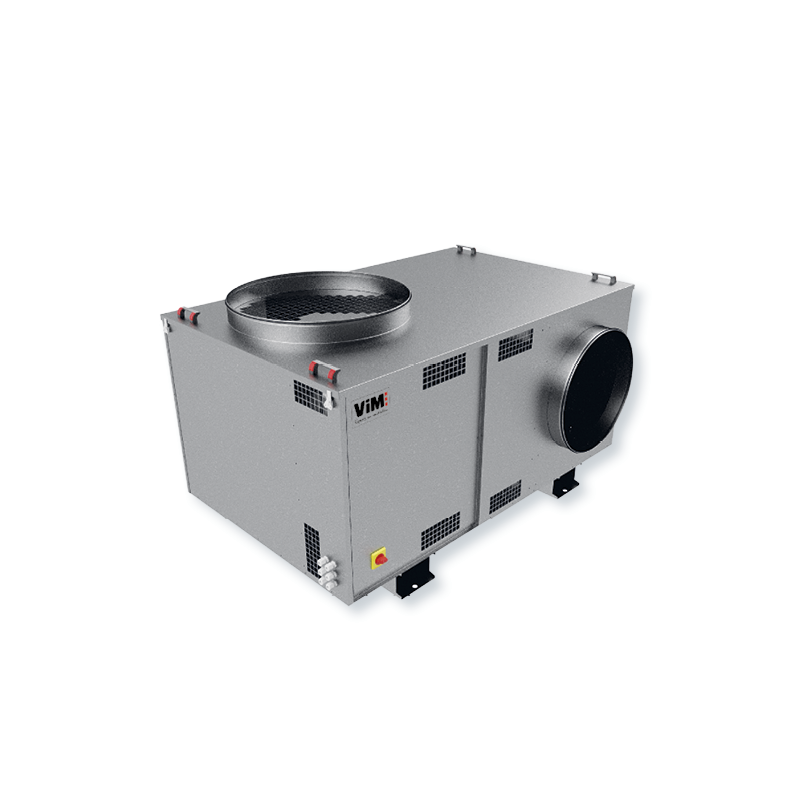

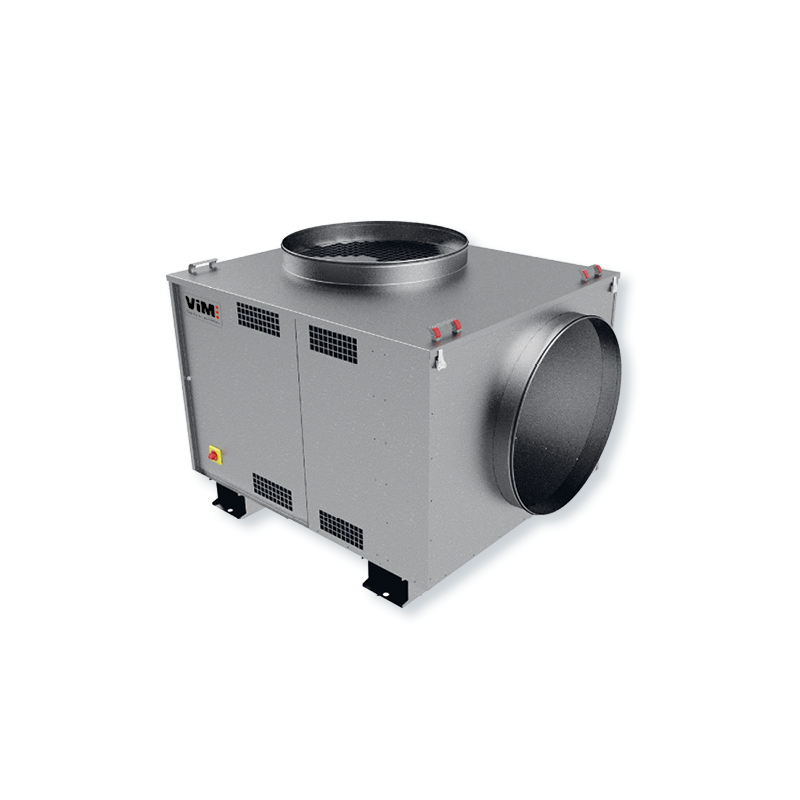

- M: modular, entregado con tapón, para 1 o 2 aspiraciones a 90°.
- D: doble succión de 180°.
Versión aislada: aislamiento acústico mediante lana de vidrio de 25 mm (clasificación al fuego A2-s1, d0 o M0) en paneles de doble piel.
Opciones - Tratamiento de corrosión
JBRB ECOWATT - Tallas 04 a 92 - Recambios principales
JBRB ECOWATT ASR - Tallas 30 a 92 - Recambios principales
Construcción
- Carcasa en chapa de acero aleado ZM310 (Zn - Al - Mg) para ambientes con corrosividad C4 durabilidad media o C5 baja durabilidad, equipada con 4 orejetas de fijación (medidas 04 a 38) o 2 omegas transversales (medidas 48 a 92).
- Elevación mediante 2 patas de acero o mediante eslinga mediante omegas.
- Grifo de conexión con juntas clase D. Versión de descarga vertical que se entrega sin grifo de conexión (grifo plano con junta PAPV a montar opcionalmente con tornillos autoperforantes).
- INTZ: interruptor de proximidad con candado montado/cableado.
- BDEZ: presostato montado, conectado al aire, para ajustar en obra.
- Turbina de reacción de alto rendimiento en acero galvanizado Z275.
- Acoplamiento directo.
- Tapa equipada con 2 o 4 asas, extraíble sin herramientas para garantizar un fácil acceso al interior de la caja para su limpieza.
- Versión IS: aislamiento acústico mediante lana de vidrio M0 de 25 mm en paneles de doble piel.
- Opción de tratamiento de resistencia a la corrosión: consúltenos.
Motorización
- Motor conmutado electrónicamente del ECM fuera del flujo de aire:
- 04 a 22: IP44 clase B monofásico 230V, 50Hz.
- 30, 38, 48, 70, 82: IP54, clase F, monofásico 230V, 50Hz.
- 30, 38, 48, 70, 92: IP 54, clase F, trifásico 400V, 50Hz.
- Protección térmica gestionada electrónicamente y homologada para funcionamiento C4.
Fácil mantenimiento
Selección de ventilador C4 - 400°C 1/2H

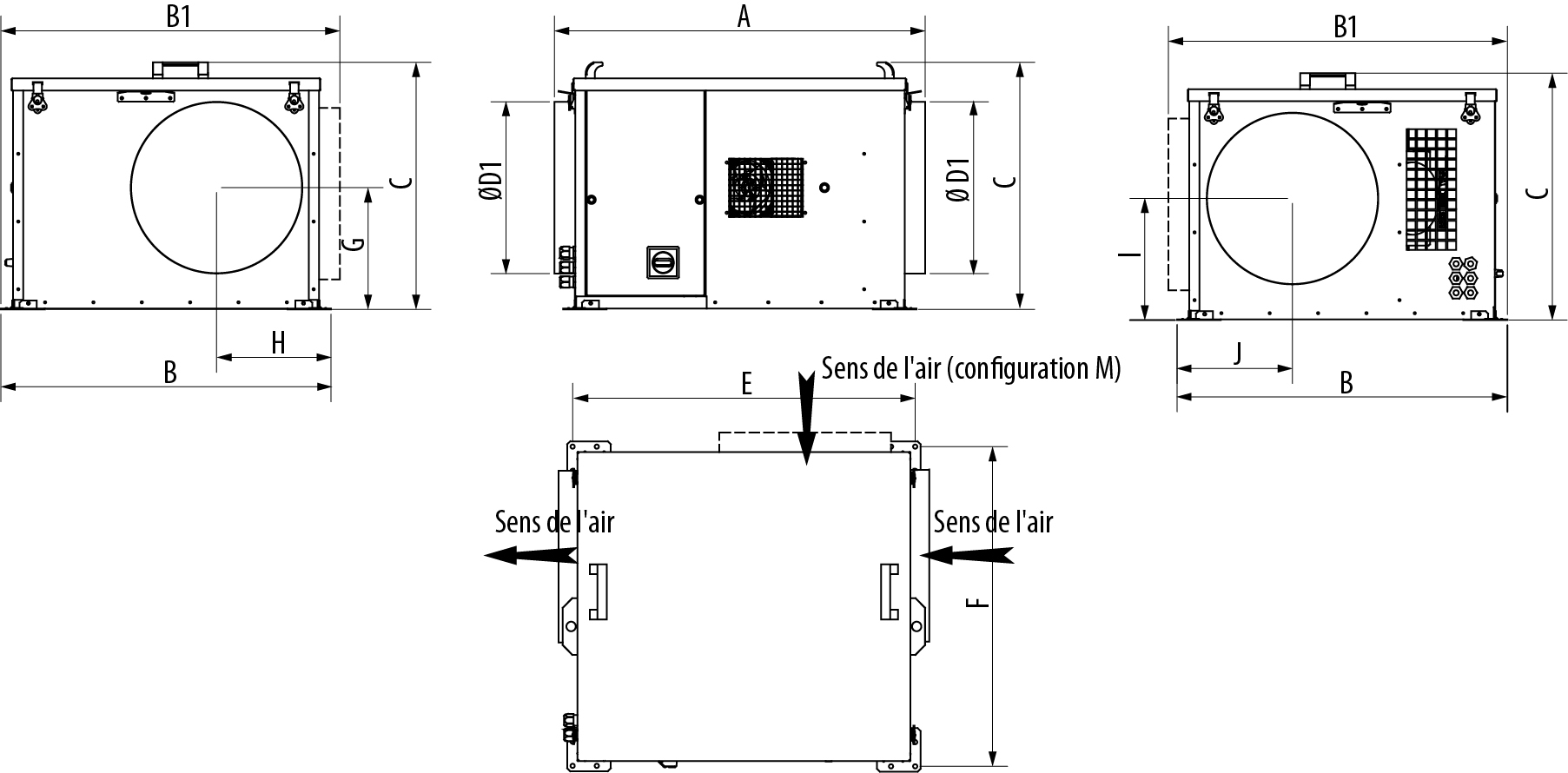

JBRB ECOWATT MA 04 / 06 / 10 / 22 / 30 / 38 - L / M
Descarga horizontal
* Versión IS: +27 mm

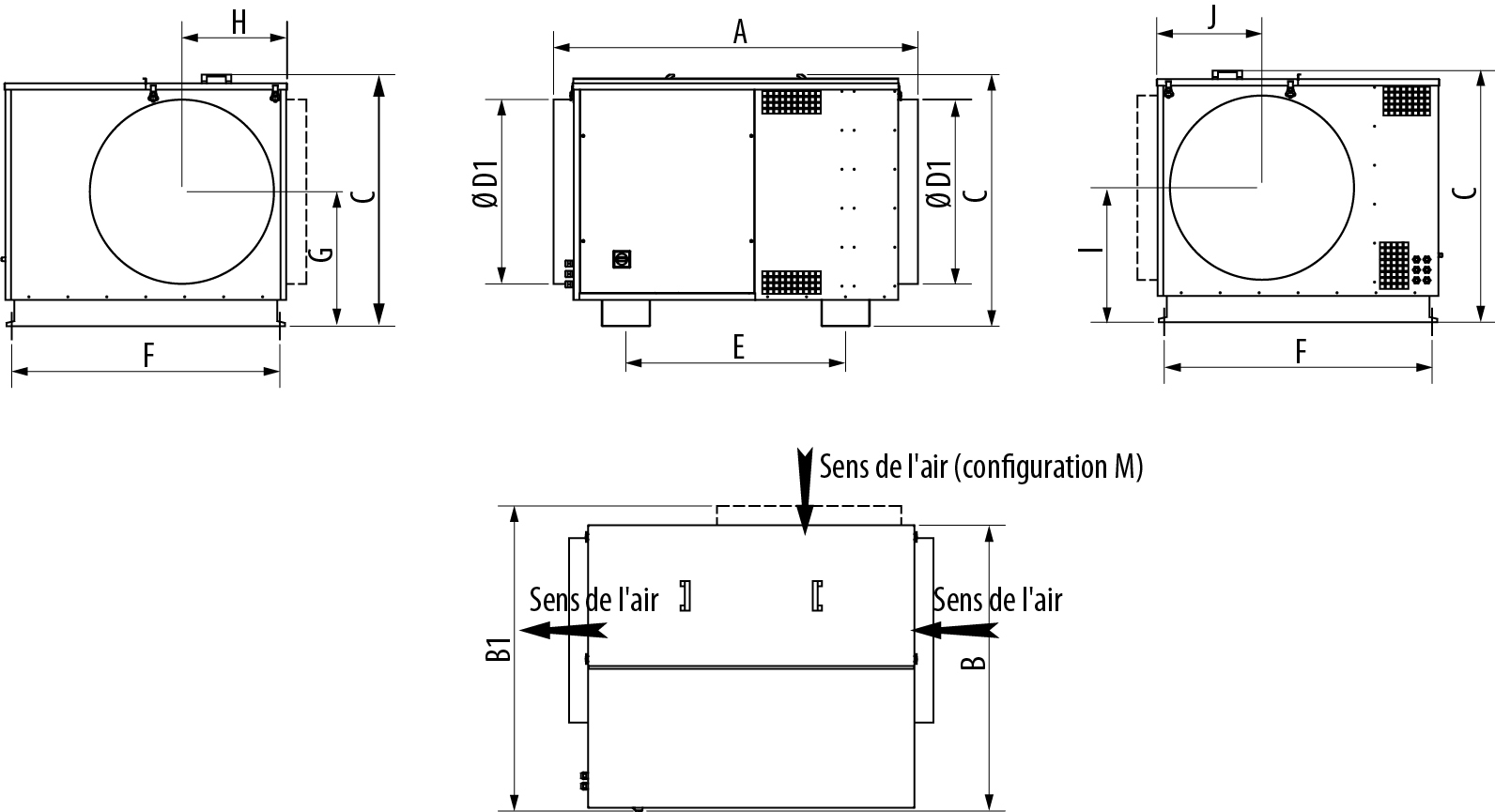

JBRB ECOWATT MA 48 / 70 / 82 / 92 - L / M
Descarga horizontal
* Versión IS: +27 mm

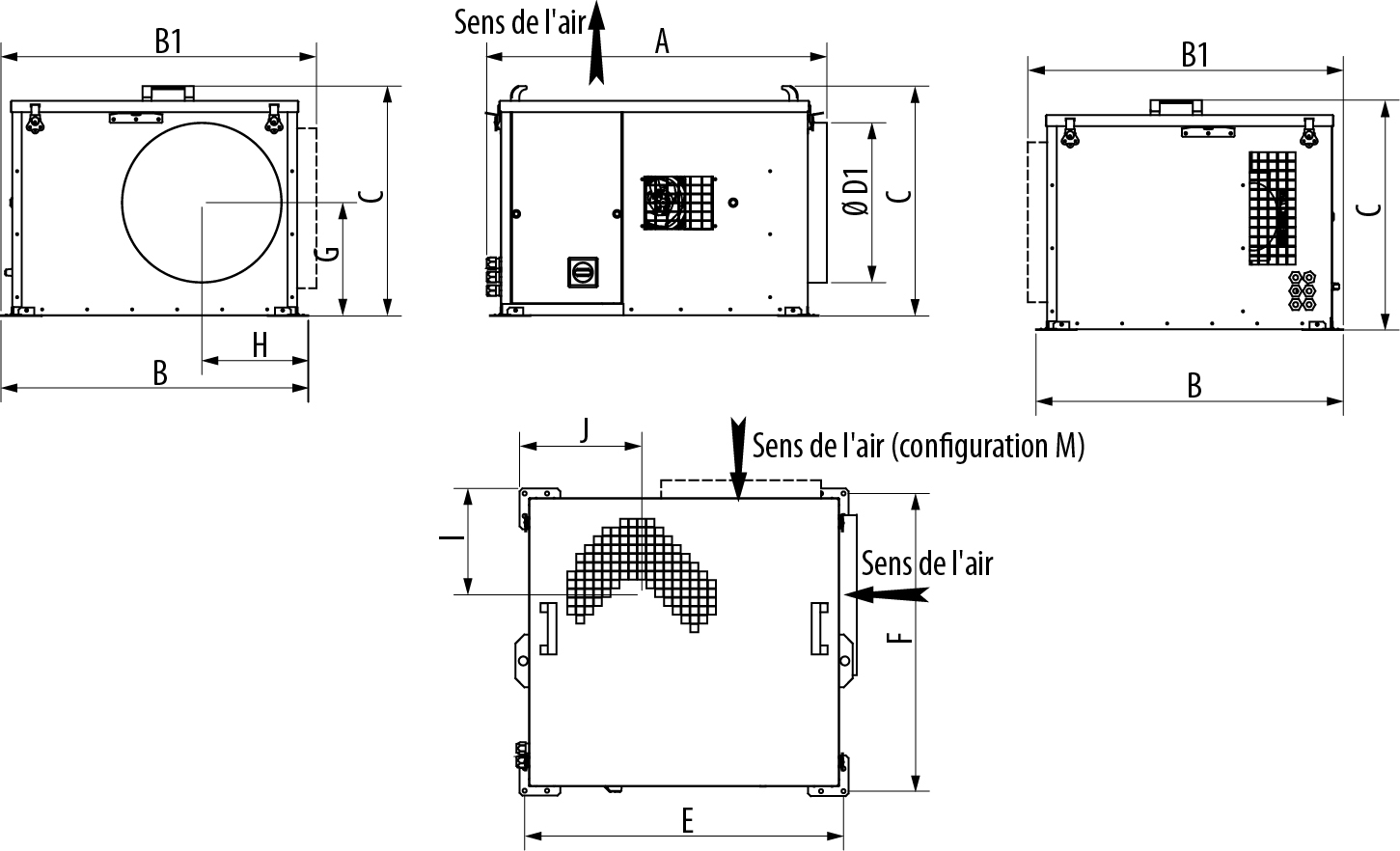

JBRB ECOWATT MA 04 / 06 / 10 / 22 / 30 / 38 - L / M
Descarga vertical
* Versión IS: +27 mm

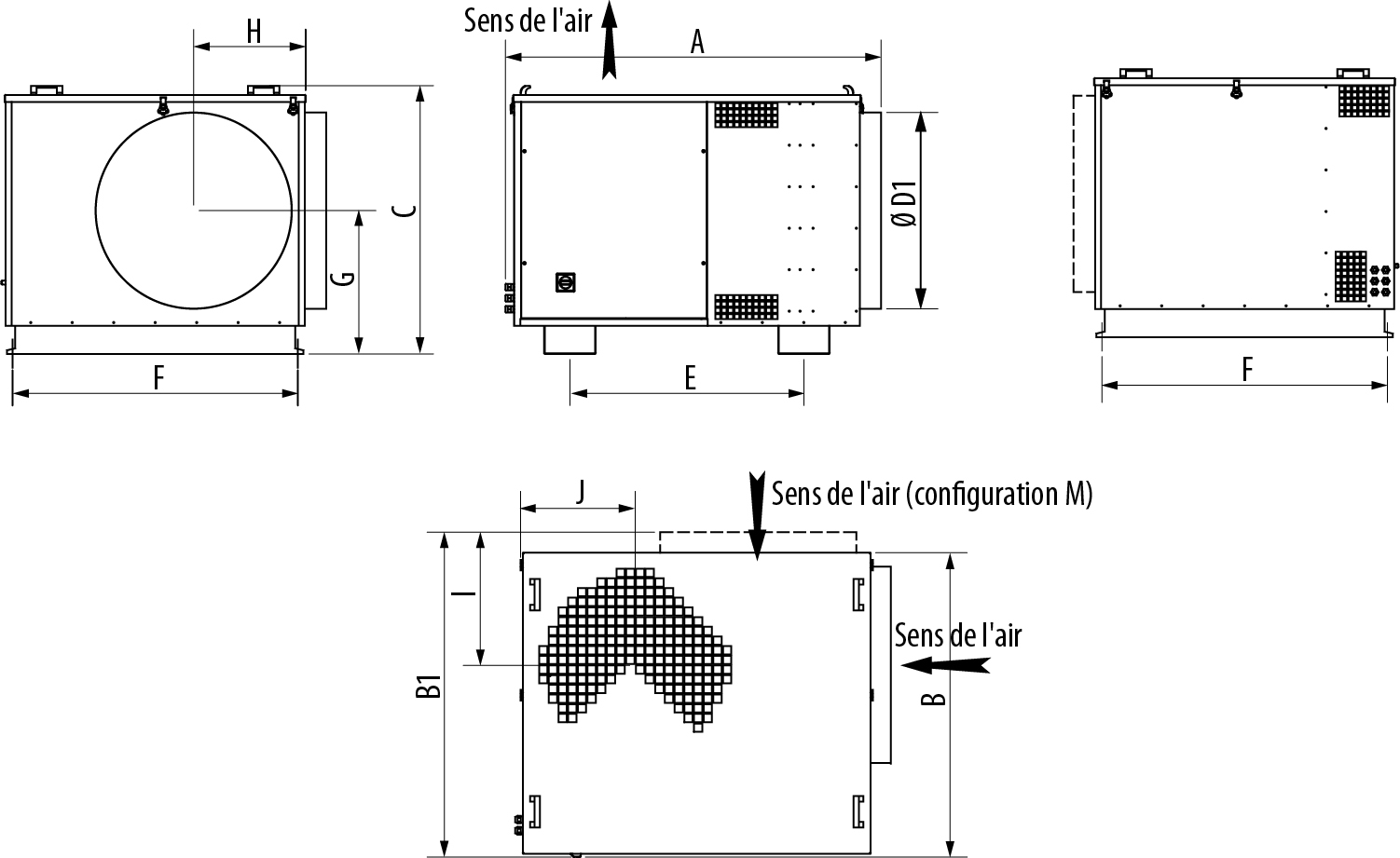

JBRB ECOWATT MA 48 / 70 / 82 / 92 - L / M
Descarga vertical
* Versión IS: +27 mm

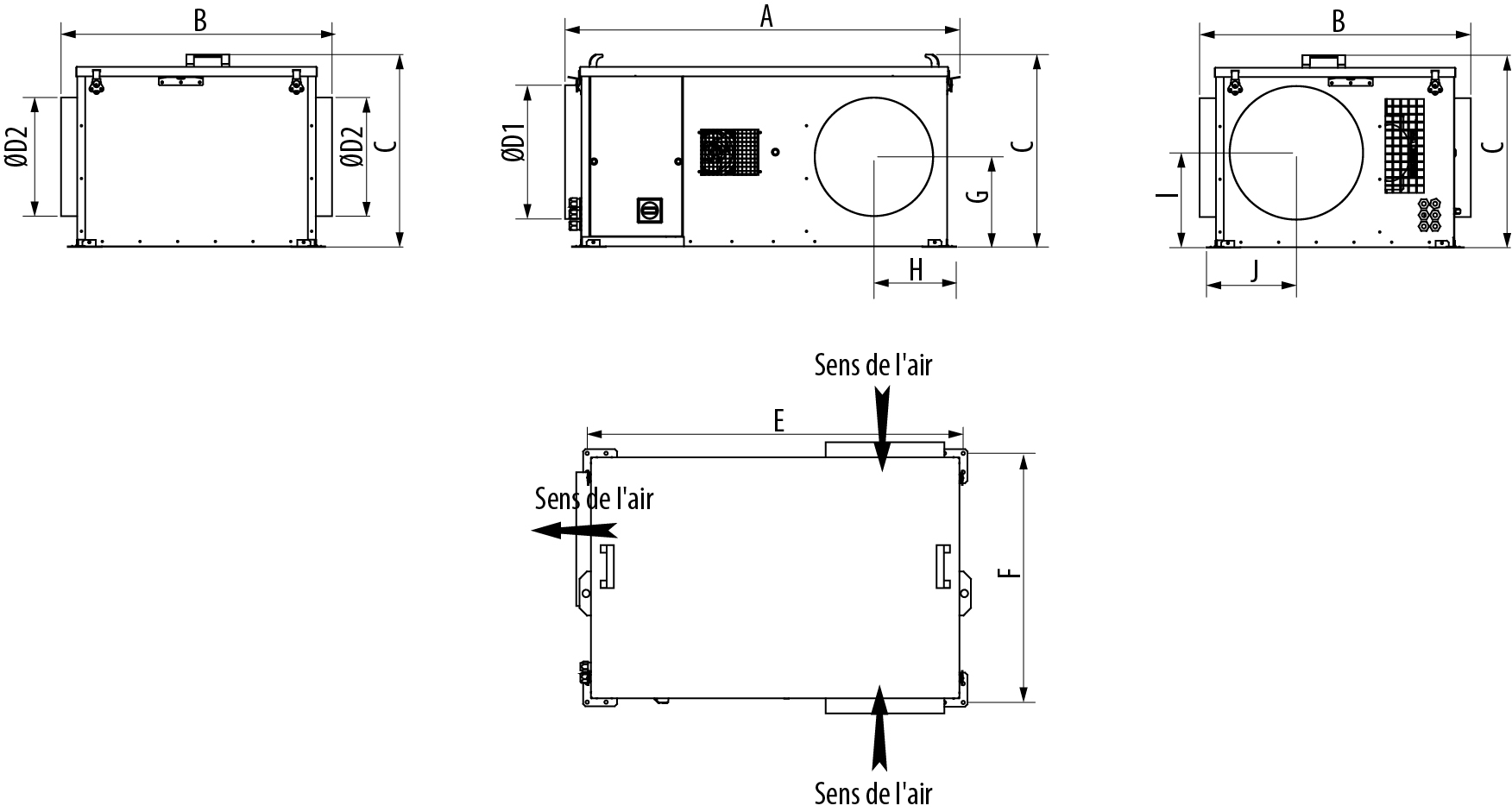

JBRB ECOWATT MA 10 / 22 / 30 / 38 - D
Descarga horizontal
* Versión IS: +27 mm

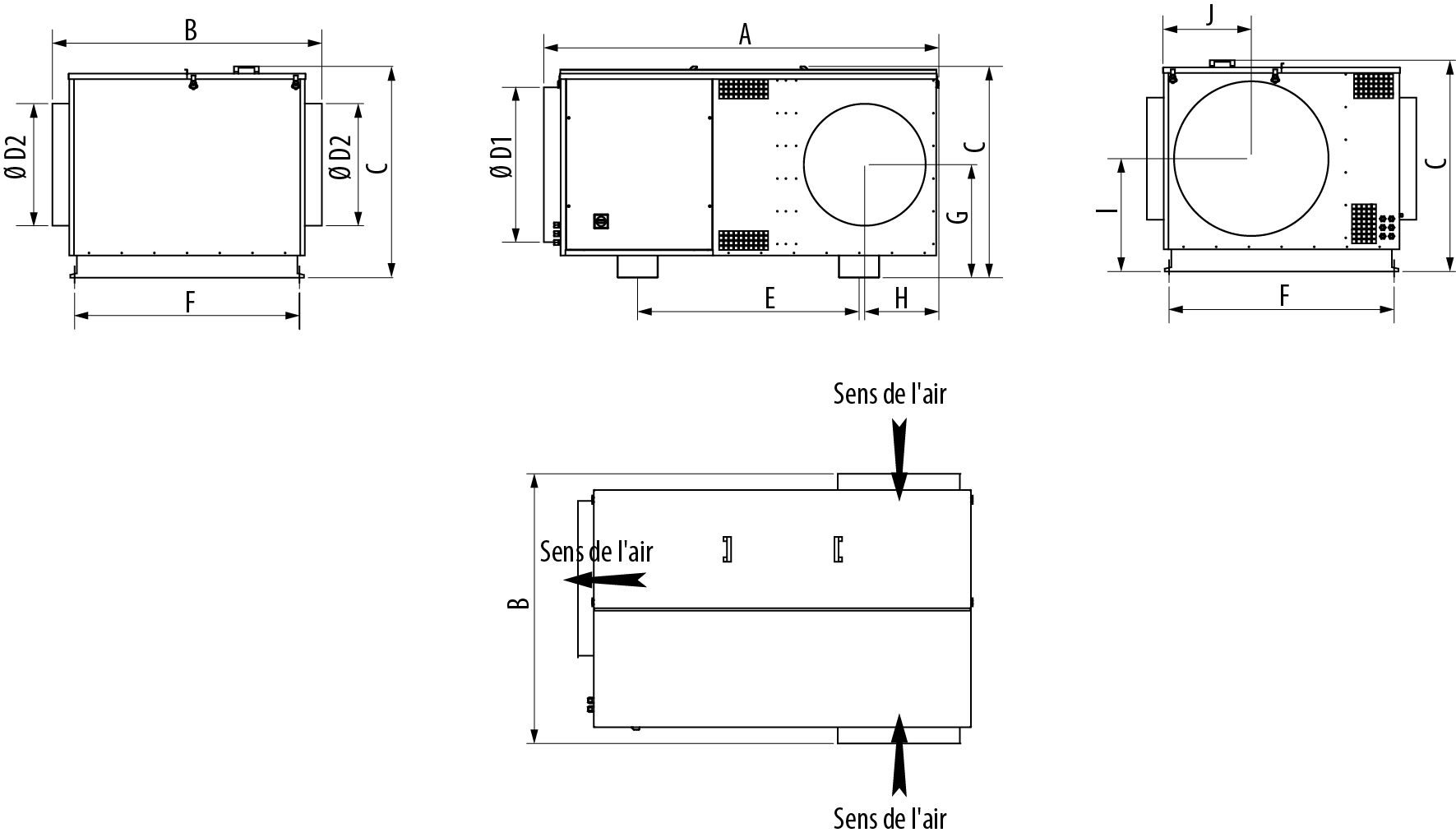

JBRB ECOWATT MA 48 / 70 / 82 / 92 - D
Descarga horizontal
* Versión IS: +27 mm

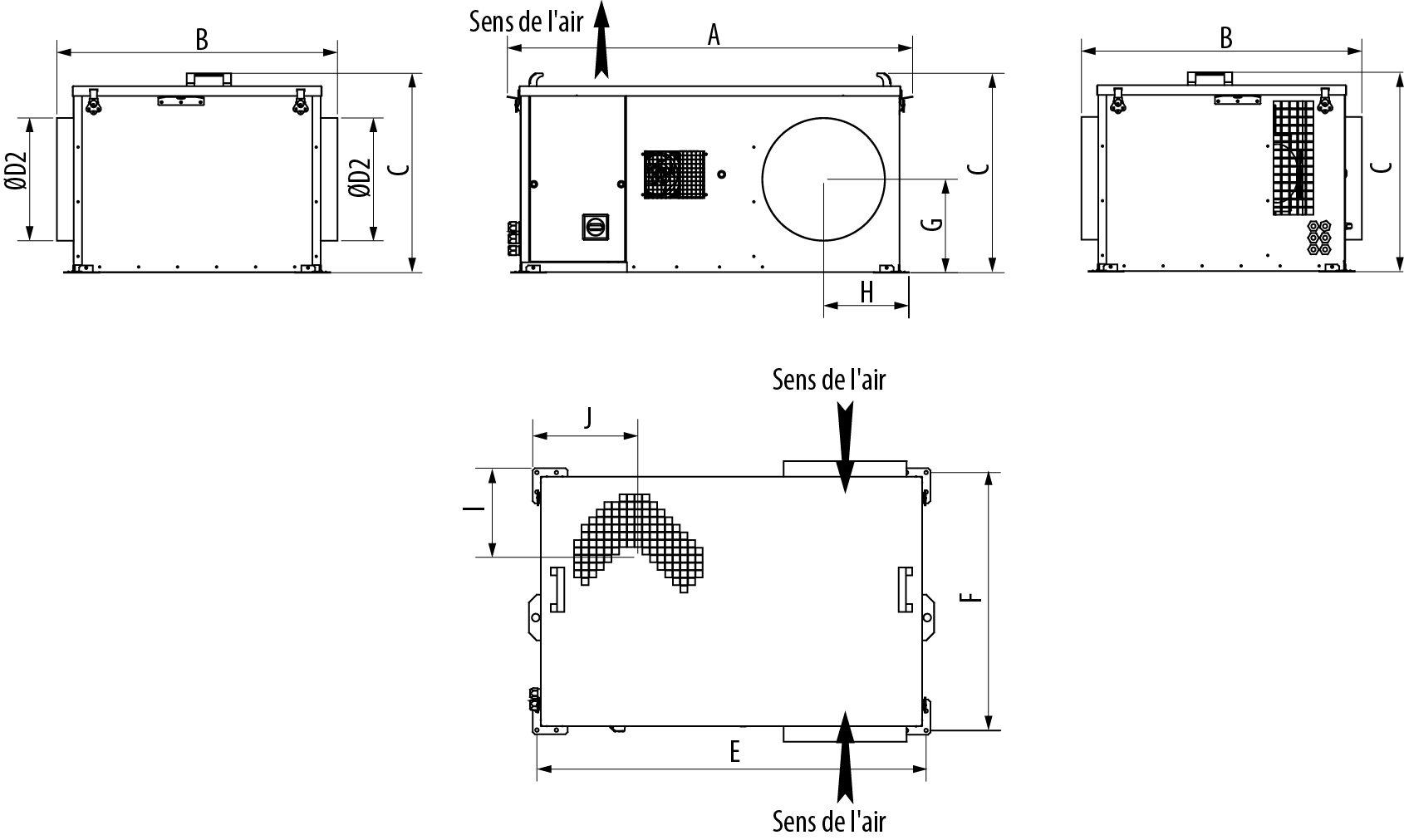

JBRB ECOWATT MA 10 / 22 / 30 / 38 - D
Descarga vertical
* Versión IS: +27 mm

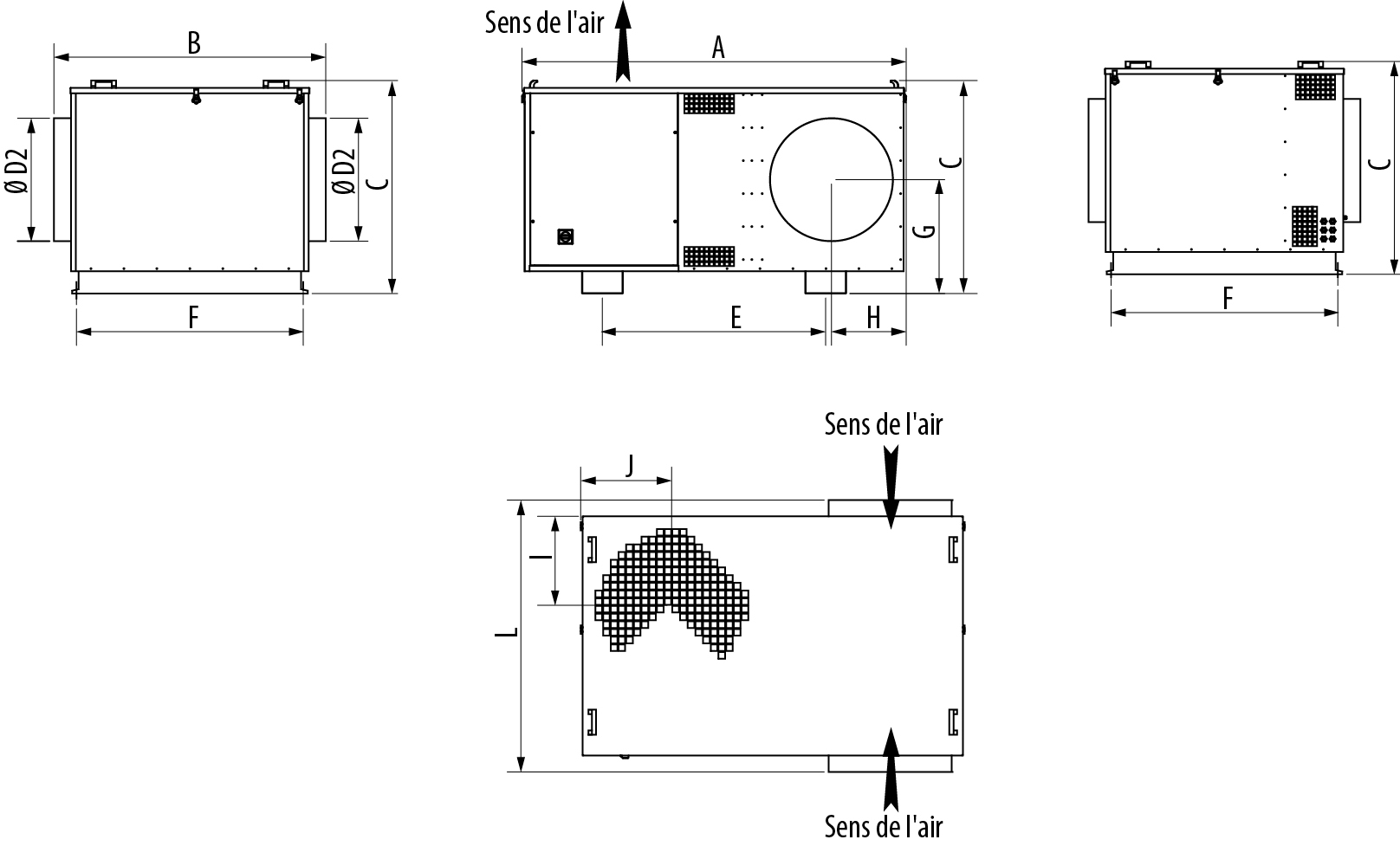

JBRB ECOWATT MA 48 / 70 / 82 / 92 - D
Descarga vertical
* Versión IS: +27 mm
Descarga horizontal
|
Modelo |
A |
B |
B1 |
C* |
D1 |
E |
F |
G |
H |
I |
J |
Peso |
|
JBRB ECOWATT MA 04 |
627 |
523 |
533 |
320 |
160 |
568 |
502 |
157 |
175 |
157 |
161 |
22 |
|
JBRB ECOWATT MA 06 |
627 |
523 |
533 |
320 |
200 |
568 |
502 |
157 |
175 |
157 |
161 |
22 |
|
JBRB ECOWATT MA 10 |
627 |
566 |
583 |
421 |
250 |
569 |
544 |
207 |
185 |
207 |
186 |
26 |
|
JBRB ECOWATT MA 22 |
767 |
683 |
701 |
511 |
355 |
709 |
661 |
252 |
237 |
252 |
239 |
45 |
|
JBRB ECOWATT MA 30 |
1019 |
820 |
873 |
568 |
400 |
892 |
797 |
267 |
271 |
267 |
271 |
64 |
|
JBRB ECOWATT MA 38 |
1153 |
938 |
971 |
631 |
500 |
1036 |
907 |
306 |
331 |
306 |
331 |
78 |
* Versión IS: +27 mm
JBRB ECOWATT MA 48 / 70 / 82 / 92 - L / M
Descarga horizontal
|
Modelo |
A |
B |
B1 |
C* |
D1 |
E |
F |
G |
H |
I |
J |
Peso |
|
JBRB ECOWATT MA 48 |
1165 |
985 |
1065 |
800 |
560 |
700 |
918 |
433 |
330 |
433 |
330 |
107 |
|
JBRB ECOWATT MA 70 |
1280 |
1030 |
1100 |
880 |
630 |
815 |
970 |
473 |
365 |
473 |
365 |
121 |
|
JBRB ECOWATT MA 82 |
1404 |
1100 |
1175 |
970 |
710 |
846 |
1032 |
518 |
405 |
518 |
405 |
170 |
|
JBRB ECOWATT MA 92 |
1404 |
1100 |
1175 |
970 |
710 |
846 |
1032 |
518 |
405 |
518 |
405 |
170 |
* Versión IS: +27 mm
JBRB ECOWATT MA 04 / 06 / 10 / 22 / 30 / 38 - L / M
Descarga vertical
|
Modelo |
A |
B |
B1 |
C* |
D1 |
E |
F |
G |
H |
I |
J |
Peso |
|
JBRB ECOWATT MA 04 |
609 |
523 |
533 |
320 |
160 |
568 |
502 |
157 |
175 |
130 |
165 |
22 |
|
JBRB ECOWATT MA 06 |
609 |
523 |
533 |
320 |
200 |
568 |
502 |
157 |
175 |
130 |
165 |
22 |
|
JBRB ECOWATT MA 10 |
616 |
566 |
583 |
421 |
250 |
569 |
544 |
207 |
185 |
166 |
198 |
26 |
|
JBRB ECOWATT MA 22 |
756 |
683 |
701 |
511 |
355 |
709 |
661 |
252 |
237 |
236 |
271 |
45 |
|
JBRB ECOWATT MA 30 |
973 |
820 |
873 |
565 |
400 |
892 |
797 |
267 |
271 |
248 |
286 |
64 |
|
JBRB ECOWATT MA 38 |
1106 |
938 |
971 |
637 |
500 |
1036 |
907 |
306 |
331 |
315 |
350 |
78 |
* Versión IS: +27 mm
JBRB ECOWATT MA 48 / 70 / 82 / 92 - L / M
Descarga vertical
|
Modelo |
A |
B |
B1 |
C* |
D1 |
E |
F |
G |
H |
I |
J |
Peso |
|
JBRB ECOWATT MA 48 |
1119 |
985 |
1065 |
800 |
560 |
700 |
918 |
433 |
330 |
320 |
340 |
107 |
|
JBRB ECOWATT MA 70 |
1234 |
1030 |
1100 |
880 |
630 |
815 |
970 |
473 |
365 |
370 |
375 |
121 |
|
JBRB ECOWATT MA 82 |
1358 |
1100 |
1175 |
970 |
710 |
846 |
1032 |
518 |
405 |
482 |
415 |
170 |
|
JBRB ECOWATT MA 92 |
1358 |
1100 |
1175 |
970 |
710 |
846 |
1032 |
518 |
405 |
482 |
415 |
170 |
* Versión IS: +27 mm
JBRB ECOWATT MA 10 / 22 / 30 / 38 - D
Descarga horizontal
|
Modelo |
A |
B |
C* |
D1 |
D2 |
E |
F |
G |
H |
I |
J |
Peso |
|
JBRB ECOWATT MA 10 |
815 |
603 |
421 |
250 |
200 |
777 |
544 |
194 |
161 |
207 |
186 |
28 |
|
JBRB ECOWATT MA 22 |
1048 |
720 |
511 |
355 |
315 |
998 |
661 |
239 |
219 |
252 |
239 |
45 |
|
JBRB ECOWATT MA 30 |
1324 |
930 |
566 |
400 |
355 |
1238 |
797 |
267 |
247 |
267 |
271 |
67 |
|
JBRB ECOWATT MA 38 |
1468 |
1024 |
631 |
500 |
400 |
1396 |
908 |
306 |
281 |
306 |
331 |
83 |
* Versión IS: +27 mm
JBRB ECOWATT MA 48 / 70 / 82 / 92 - D
Descarga horizontal
|
Modelo |
A |
B |
C* |
D1 |
D2 |
E |
F |
G |
H |
I |
J |
Peso |
|
JBRB ECOWATT MA 48 |
1490 |
1105 |
800 |
560 |
450 |
990 |
918 |
433 |
270 |
433 |
330 |
135 |
|
JBRB ECOWATT MA 70 |
1691 |
1183 |
880 |
630 |
500 |
986 |
978 |
473 |
301 |
473 |
365 |
150 |
|
JBRB ECOWATT MA 82 |
1813 |
1237 |
970 |
710 |
560 |
1016 |
1032 |
518 |
340 |
518 |
405 |
200 |
|
JBRB ECOWATT MA 92 |
1813 |
1237 |
970 |
710 |
560 |
1016 |
1032 |
518 |
340 |
518 |
405 |
200 |
* Versión IS: +27 mm
JBRB ECOWATT MA 10 / 22 / 30 / 38 - D
Descarga vertical
|
Modelo |
A |
B |
C* |
D1 |
D2 |
E |
F |
G |
H |
I |
J |
Peso |
|
JBRB ECOWATT MA 10 |
804 |
603 |
421 |
250 |
200 |
777 |
544 |
194 |
161 |
166 |
198 |
28 |
|
JBRB ECOWATT MA 22 |
1037 |
720 |
511 |
355 |
315 |
998 |
661 |
239 |
219 |
236 |
271 |
45 |
|
JBRB ECOWATT MA 30 |
1276 |
930 |
566 |
400 |
355 |
1238 |
797 |
267 |
247 |
248 |
286 |
67 |
|
JBRB ECOWATT MA 38 |
1426 |
1025 |
637 |
500 |
400 |
1396 |
909 |
306 |
281 |
315 |
350 |
83 |
* Versión IS: +27 mm
JBRB ECOWATT MA 48 / 70 / 82 / 92 - D
Descarga vertical
|
Modelo |
A |
B |
C* |
D1 |
D2 |
E |
F |
G |
H |
I |
J |
Peso |
|
JBRB ECOWATT MA 48 |
1444 |
1105 |
800 |
560 |
450 |
990 |
918 |
433 |
270 |
320 |
340 |
135 |
|
JBRB ECOWATT MA 70 |
1691 |
1183 |
880 |
630 |
500 |
986 |
978 |
473 |
301 |
370 |
375 |
150 |
|
JBRB ECOWATT MA 82 |
1767 |
1237 |
970 |
710 |
560 |
1016 |
1032 |
518 |
340 |
482 |
415 |
200 |
|
JBRB ECOWATT MA 92 |
1767 |
1237 |
970 |
710 |
560 |
1016 |
1032 |
518 |
340 |
482 |
415 |
200 |
* Versión IS: +27 mm
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Páginas de catálogo de texto (CT) Otros idiomas
Páginas del catálogo - Otro
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Instrucciones de instalación (NT) Otros
Instrucciones de instalación (NT) Otros idiomas
Instrucciones de instalación (NT) - Versión antigua
Certificados de extracción de humo / fuego
Informe de clasificación de incendios (PVFEU)
Certificados de desempeño / medioambiente
Ficha normativa ErP (FERP)
Declaración de prestaciones (DOP)
Perfil medioambiental del producto (PEP)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Asistencia con recetas
Texto de especificación (TP)
Documentos comerciales
Folleto comercial (FCOM)
ECOLE ROCKEFELLER
Educación especializada
69 - Ródano
Année : 2018
Maître d'ouvrage : SERL LYON (69)
BET Fluides : AIA (69)
Installateur : MOOS SA (dep. 69)
Architecte : VURPAS ARCHITECTES LYON (69)
Productos instalados:
HOTEL DES 7 FONTAINES - RENOVATION EXTENSION - TOURNUS
Hoteles
71 - Saona y Loira
Année : 2018
Maître d'ouvrage : HOLDING DES 7 FONTAINES TOURNUS 71700
BET Fluides : ABAC VILLEFRANCHE SUR SAONE 69
Installateur : DESCHAMPES PERE ET FILS SANCE 71000 (dep. 71)
Architecte : GENCE M. ARCHITECTE CRAPONNE 69
Productos instalados:
HOTEL IMPERATOR
Hoteles
30 - Gard
Année : 2019
Maître d'ouvrage : PARIS INN GROUP
Installateur : SPIE INDUSTRIE ET TERTIAIRE VEDAS (dep. 34)
Architecte : CABINET COS
Productos instalados:
↑
X
