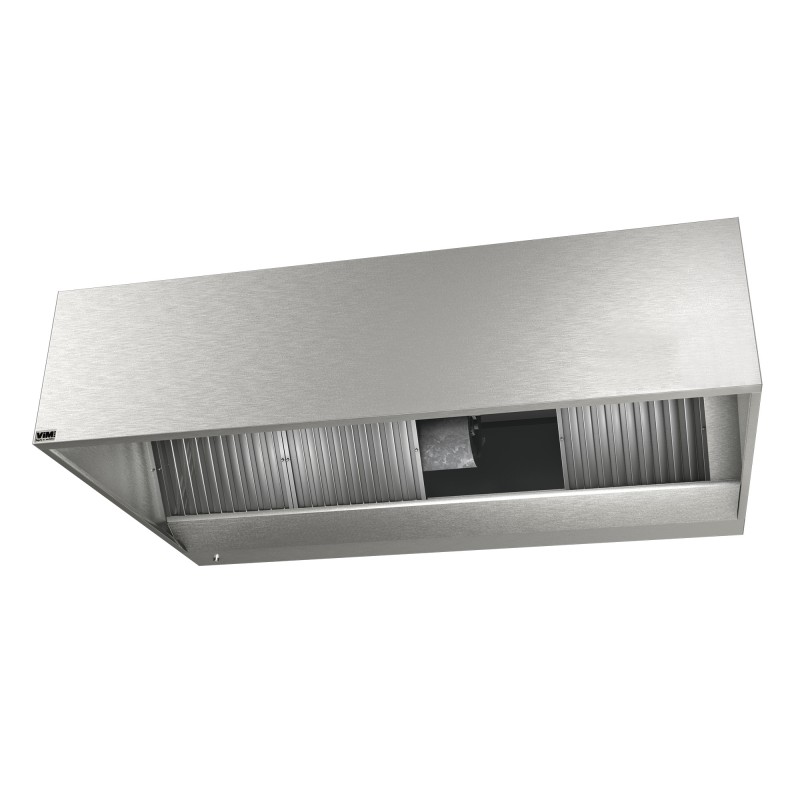

VORAX® LAVERIE G.
Wäschehauben
Einfache Erfassung - Motorisiert
Größer anzeigen
VORAX® LAVERIE G.
Neues Produkt
 |
 |
- Motorisierte Haube, AC- oder ECM-Motoren, kompakt und robust
- 4 Sichtflächen aus Edelstahl AISI 304L mit SB-gebürsteter Oberfläche
- Ausgestattet mit Prallfiltern zur Dampfkondensation
- Haube mit senkrechten Seiten in konstanter Höhe
- Vertikaler Austrag
- Wangen ohne erkennbaren Fleck
Anwendung
Auffangen, Absaugen und Filtern von Wärme und fettarmem Wasserdampf, der von Geschirrspülmaschinen freigesetzt wird.
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Einfach hintereinander.
Monoblockmodule der Länge 1000, 1500, 2000, 2500 und 3000 mm.
Erweiterungen der Tiefe 1000, 1250, 1500 oder 1750 mm.
Höhe von 500 mm: 6 Motorisierungen: AC 2500 m3/h, AC 2800 m3/h, AC 3100 m3/h, AC 3500 m3/h, ECM 3200 m3/h oder ECM 3500 m3/h.
Höhe von 400 mm: 2 Motorisierungen AC 2500 m3/h und ECM 3200 m3/h.
Abmessungen und Ausführungen identisch mit den Modellen: CHEF, CONFORT, FOUR, LAVERIE und INDUCT aus der VORAX®-Reihe.
Kapuze
Monoblockmodule der Länge 1000, 1500, 2000, 2500 und 3000 mm.
Erweiterungen der Tiefe 1000, 1250, 1500 oder 1750 mm.
Höhe von 500 mm: 6 Motorisierungen: AC 2500 m3/h, AC 2800 m3/h, AC 3100 m3/h, AC 3500 m3/h, ECM 3200 m3/h oder ECM 3500 m3/h.
Höhe von 400 mm: 2 Motorisierungen AC 2500 m3/h und ECM 3200 m3/h.
Abmessungen und Ausführungen identisch mit den Modellen: CHEF, CONFORT, FOUR, LAVERIE und INDUCT aus der VORAX®-Reihe.
Kapuze
- Haube in konstanter Höhe für maximales Fachvolumen.
- Selbsttragende Konstruktion ohne sichtbare Befestigung oder scharfe Kanten zur Reinigung ohne Schnittgefahr.
- Seitliche Verstärkungen aus 15/10tel verzinktem Stahl Höhe 50 mm, in die Haube integriert, um die Steifigkeit des Ganzen zu gewährleisten.
- Niveauregulierung von der Innenseite der Haube und der aufsteckbaren Befestigungsabdeckungen.
- 4 sichtbare Flächen aus austenitischem Edelstahl AISI 304L (1.4307) mit SB-Bürstenoberfläche, die eine umgekehrte oder zentrale Montage ermöglichen.
- Oberseite aus verzinktem Stahl.
- Wangen ohne sichtbare Spuren wie Nieten und Nieten.
- M0 Edelstahl-Schlagfilter 397x472x25 mm.
- Perimeterrinne.
- Spülung und Stopfen aus rostfreiem Stahl - 1/2 ”Gasgewinde.
- Doppelter Einlassventilator mit externem Rotormotor in der Turbine.
- Motor IP 44 oder 55 Klasse F, Mono 230/50 Hz, ausgestattet mit Wärmeschutz Typ Klixon (entspricht Art. CH 32).
- IP55 wasserdichter elektrischer Anschlusskasten.
- Vertikale Entladung.
- 6 Motorisierungen: AC 2500 m3/h, AC 2800 m3/h, AC 3100 m3/h, AC 3500 m3/h, ECM 3200 m3/h oder ECM 3500 m3/h.
- Kiste in wärmeschrumpfbarem Film.
- Außenflächen aus Edelstahl durch PVC-Folie geschützt.

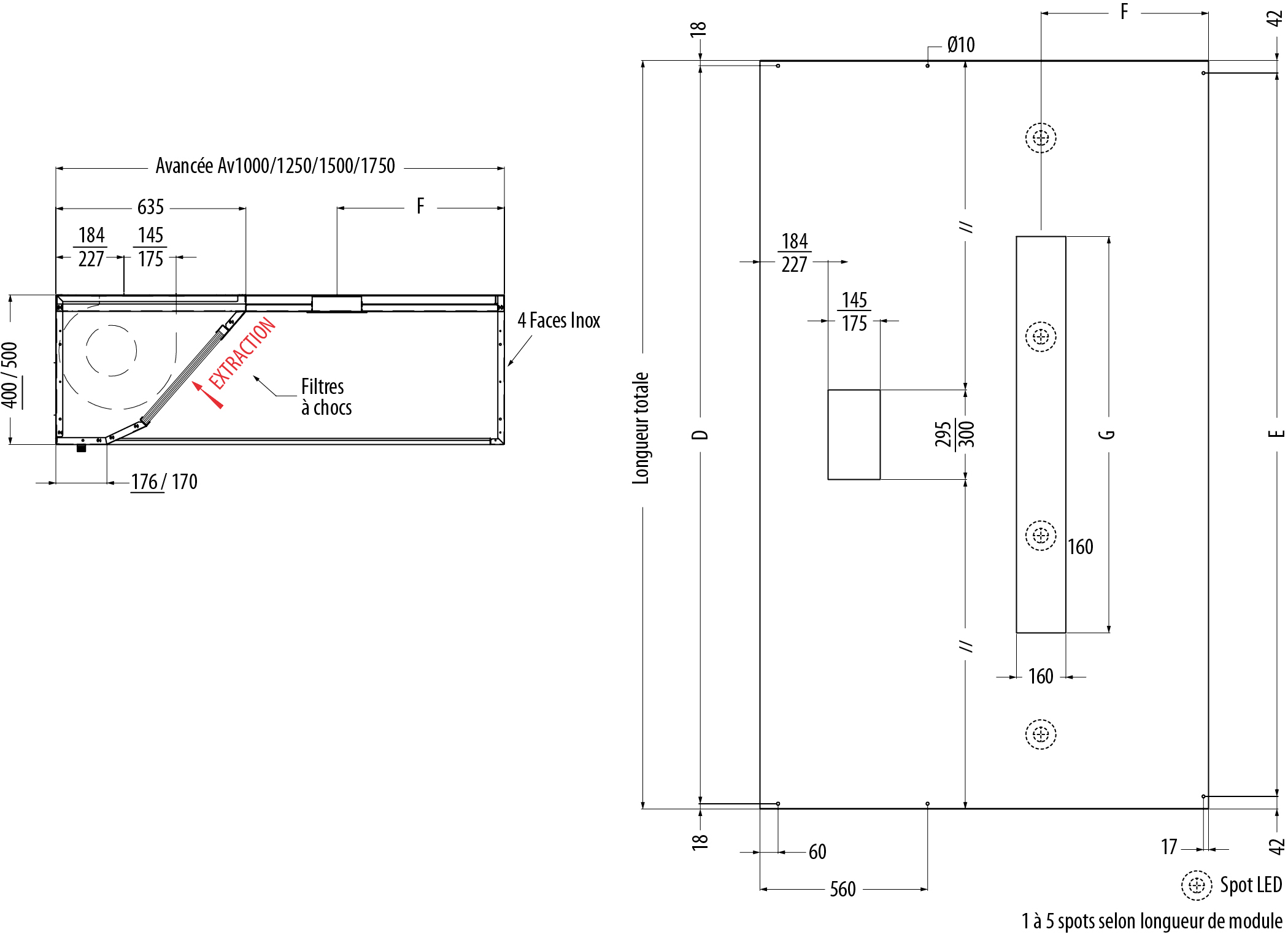

VORAX® LAVERIE G
25 mm Filter - Optionale Beleuchtung - Empfohlene Ferrulenplatten Ø 315 bis 400 mm
Unterstrichen = Abmessungen des Modells 400 - Nicht unterstrichen = Modell 500
|
Modul |
Gesamtlänge |
Länge Aufnahme |
Anzahl der Abzugsöffnungen |
D |
E |
Fortschritt 1000 |
Fortschritt 1250 |
Fortschritt 1500 |
Fortschritt 1750 |
||||
|
F |
G |
F |
G |
F |
G |
F |
G |
||||||
|
1000 |
1004 |
1000 |
1 |
968 |
920 |
185 |
655 |
310 |
655 |
560 |
655 |
810 |
655 |
|
1500 |
1504 |
1500 |
1 |
1468 |
1420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
2000 |
2004 |
2000 |
1 |
1968 |
1920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
2500 |
2504 |
2500 |
1 |
2468 |
2420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
|
3000 |
3004 |
3000 |
1 |
2968 |
2920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
810 |
1265 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Elektro- / ATEX-Zertifikate
Elektrische CE-Erklärungen (DCCE)
Verschreibungshilfe
Spezifikationstext (TP)
Handelsdokumente
Handelsbroschüre (FCOM)
OPTAIR Küche
Laden Sie OPTAIR Cuisine herunter
NEU - Software zur Berechnung von Durchflussmengen und zur Dimensionierung von Dunstabzugshauben in Profiküchen
