CRHB/T-CRVB/T N ECOWATT® - CRHB/T-CRVB/T N ECOWATT® PLUS

Türme

Zentrifugen - Reaktion - ECM < 14000 m3/h

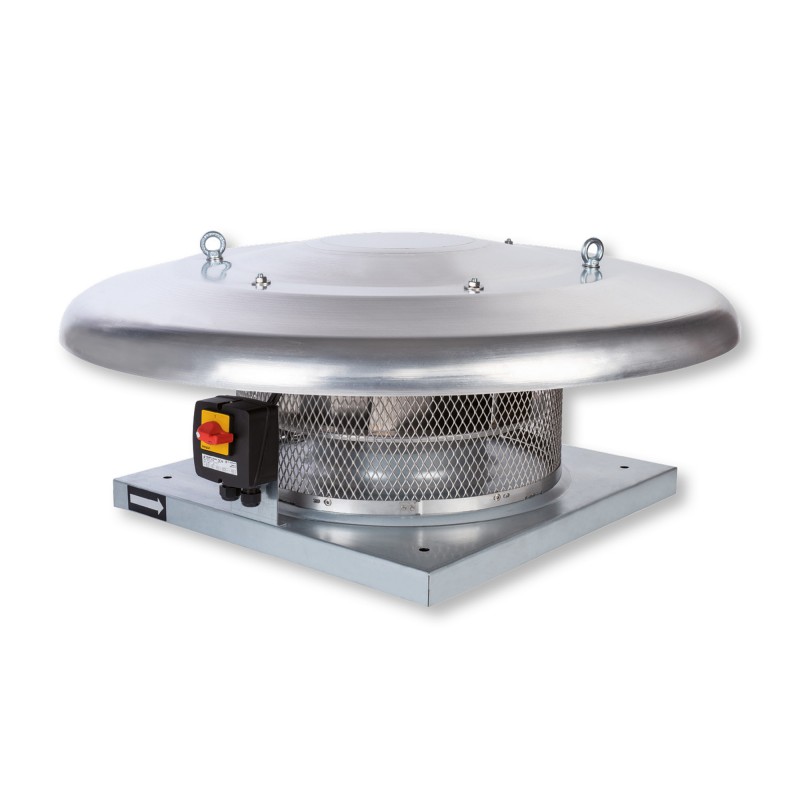

CRHB N ECOWATT® Größer anzeigen

CRHB/T-CRVB/T N ECOWATT® - CRHB/T-CRVB/T N ECOWATT® PLUS

Türme


Zentrifugen - Reaktion - ECM < 14000 m3/h

PIC-Conforme-ErP.jpg ErP 2018-konform
UVNR - Variabler EC-Motor
Motor-ECM PIC-logiciels.jpg GTC Modbus Plug & Play-Verordnung Geregelter Durchfluss oder Druck

  • Kompakter Turm mit niedriger Höhe
  • Horizontale oder vertikale Ablehnung
  • Mono-ECM-Motor mit niedrigem Verbrauch
  • Ausführung geregelt in VAV, COP, CAV
  • Schalter montiert
Anwendung

Allgemeine Abluftabsaugung.
Luftstromtemperatur: -20°C bis +40°C.

Tertiärgebäude

Tertiärgebäude
Industrie- und Logistikgebäude

Industrie- und Logistikgebäude
Gebäude für die Gastronomie

Gebäude für die Gastronomie
CAD / BIM

CAD / BIM


Online bestellen Online bestellen

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Fördermengen von 100 bis 14.000 m3/H.
4 Bereiche:
  • CRHB/TN ECOWATT® : horizontale Entladung ohne Regulierung.

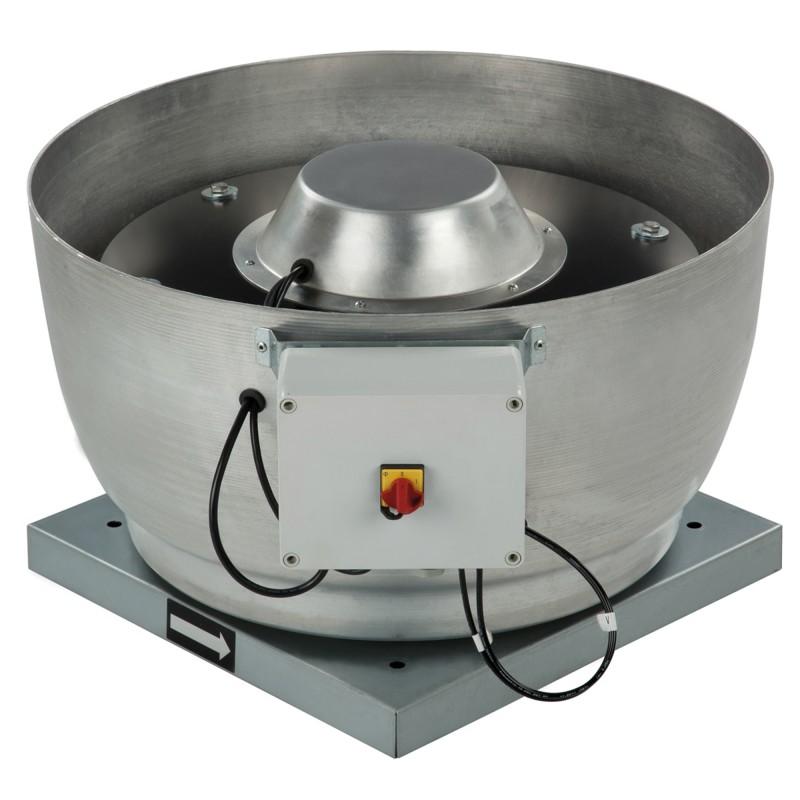

  • CRVB/T N ECOWATT® : vertikale Entladung ohne Regulierung.
  • CRHB/T N ECOWATT® PLUS: horizontaler Auslauf mit Regulierung.
  • CRVB/T N ECOWATT® PLUS: Vertikaler Auswurf mit Regulierung.
2 Arten der Stromversorgung:
  • Einphasig: CRHB N - CRVB N ECOWATT® / PLUS
  • Dreiphasig: CRHT N - CRVT N ECOWATT® / PLUS
9 Größen: 250 / 280 / 315 / 355 / 400 / 450 / 500 / 560 / 630.
  • Reaktionsrad.
  • Saugplatte aus verzinktem Stahlblech.
  • Antiflüchtiges Schutznetz.
  • Gehäuse aus verzinktem Stahl und Aluminium.
  • Außenrotor-ECM-Motor:
    • Mono 230 V ± 10% / 50-60 Hz, IP44 mit Thermoschutz.
    • Tri 400 V ± 10% / 50-60 Hz, IP54 mit Thermoschutz.
  • Integrierter Ein-Aus-Näherungsschalter.
CRHB/TN - CRVB/TN ECOWATT® : ohne Regulierung
  • Die Geschwindigkeit kann entweder über das Potentiometer im Klemmenkasten oder über eine externe Steuerung wie REB ECOWATT® eingestellt werden.
  • Analoger Eingang im Klemmenkasten zur Steuerung des Revolvers über ein 0-10V-Signal.
CRHB/TN - CRVB/TN ECOWATT® PLUS: integrierte Regelung, 4 Betriebsarten
Größen 250 bis 355
  • COP-Konstantdruckmodus voreingestellt auf 100 Pa
    • Minimale Lüftergeschwindigkeit 0-50%, maximal 50-100%.
    • „Nacht“-Position einstellbar zwischen 25 und 100% Druck bei hoher Geschwindigkeit.
  • CAV-Konstantflussmodus
    • Minimale Lüftergeschwindigkeit 0-50%, maximal 50-100%.
    • „Nacht“-Position einstellbar zwischen 50 und 100% der Hochgeschwindigkeitsströmung.
  • VAV-Proportionalmodus
    • 2 analoge Eingänge 0-10V oder 4-20mA.
    • Regelung nach dem Parameter mit dem höchsten Bedarf.
    • Minimale Lüftergeschwindigkeit 0-50%, maximal 50-100%.
    • Alarmrelais mit Ausgang auf Klemmleiste.
  • PV-GV-Modus
    • Je nach Stellung des am Digitaleingang angeschlossenen Kontakts arbeitet der Lüfter im HV- oder PV-Betrieb.
    • Minimale Lüftergeschwindigkeit 0-50%, maximal 50-100%.
PROSYS ECOWATT® Fernbedienung (Zubehörgrößen 250 bis 355)
  • Ermöglicht den Zugriff auf alle Regulierungsfunktionen. Für die Konfiguration der Regler ist mindestens ein Auftrag vor Ort erforderlich.
  • Möglicher Anschluss von bis zu 32 steuerbaren Einheiten mit einer einzigen Fernbedienung.
  • 2 analoge Eingänge, 0-10V oder 4-20mA.
  • 1 digitaler Eingang („Nacht“-Position – Mini-Maxi-Modus).
RTC ECOWATT® programmierbare Uhr (Zubehörgrößen 250 bis 355)
  • Zur Programmierung von bis zu 3 Tagesperioden (max. 480 Min.) und deren Anweisungen (% Höchstgeschwindigkeit) und eine Urlaubszeit und deren Anweisungen (% maximale Geschwindigkeit).

Größen 400 bis 630
  • Das integrierte elektronische System ermöglicht die manuelle Konfiguration der Betriebsarten:
    • COP-Konstantdruck voreingestellt auf 100 Pa
    • Konstanter CAV-Fluss.
    • Variabler VAV-Durchfluss.
    • PV-GV-Modus.
  • Modbus-RTU-Kommunikation.
  • Ferngesteuertes Ein-/Aus-Relais
  • Boost-Relais
  • Nachtmodus-Relais
  • Alarmrelais 2 Ausgänge.

Auswahl an technischen Ventilatoren

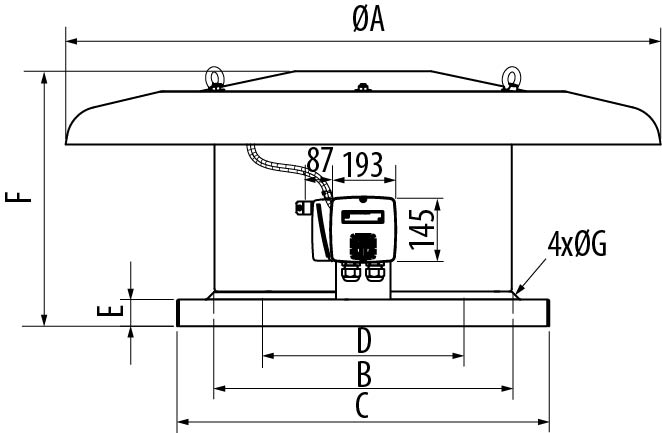

CRHB-N / CRHT-N ECOWATT® / PLUS
Größe ØA ØB ØC ØD E F G Gewicht (kg)
250 570 245 326 204 35 228 10 10
280 640 330 435 228 40 273,5 12 16
315 895 450 560 257 40 324 12 18
355 895 450 560 289 40 367 12 22
400 1150 535 630 326 40 363 12 32
450 1150 535 630 367 40 397 12 35
500 1150 590 710 407 40 424 14 40
560 1300 750 900 455 50 518 14 70
630 1300 750 900 513 50 555 14 71

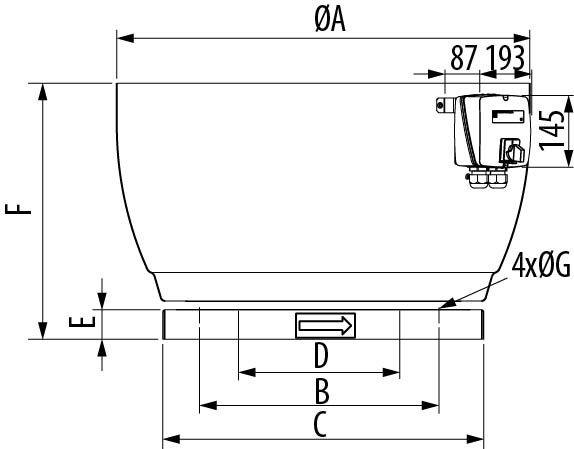

CRVB-N / CRVT-N ECOWATT® / MEHR
Größe ØA ØB ØC ØD E F G Gewicht (kg)
250 434 245 326 204 35 260 10 12
280 560 330 435 228 40 305 12 18
315 754 450 560 257 40 395 12 20
355 754 450 560 289 40 395 12 25
400 857 535 630 326 40 459 12 34
450 857 535 630 367 40 459 12 37
500 950 590 710 407 40 530 14 44
560 1216 750 900 455 50 581 14 73
630 1216 750 900 513 50 581 14 74


ECOWATT® ECOWATT® PLUS
Größe H ICH J H ICH J
250 100 74 100 136 92 136
280-355 100 74 100 171 92 136
400-630 100 74 100 190 110 170
